Probleme mit der Rohrklemmung sind oft das Erste, was Bediener bemerken, wenn ein Biegevorgang nicht wie erwartet verläuft, insbesondere wenn das Rohr während des Biegens nicht fest genug gehalten wird. Wenn Sie die Ursachen dieses Problems verstehen möchten, sind Sie hier genau richtig. In diesem Artikel erkläre ich die häufigsten Faktoren für eine mangelhafte Klemmleistung, wie sich jedes Problem auf die Biegequalität auswirkt und zeige Ihnen praktische Wege, das Problem schnell zu diagnostizieren und zu beheben. Mein Ziel ist es, Ihnen klare und umsetzbare Anleitungen zu geben, damit Sie einen präzisen, stabilen und zuverlässigen Rohrbiegeprozess gewährleisten können.

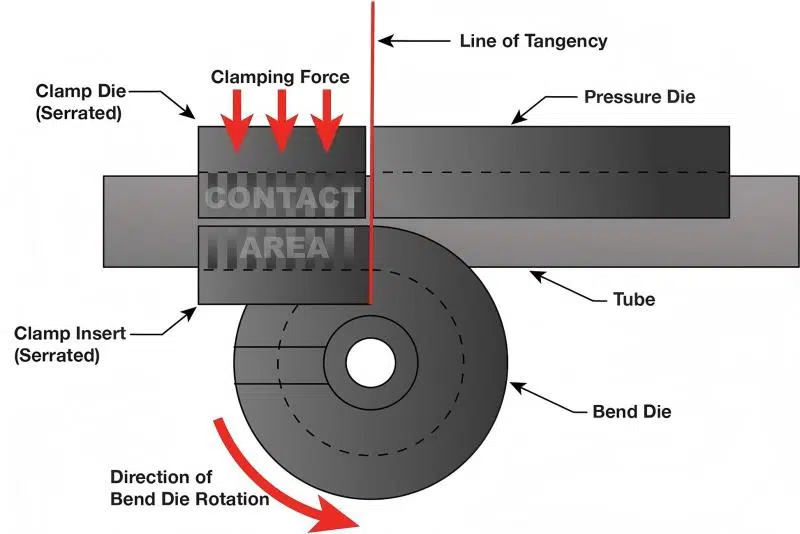

Hauptfaktoren, die eine Rohrbieger Klemmproblem

Abgenutzte oder beschädigte Spannbacken in Rohrbiegemaschinen

Eine der häufigsten Ursachen für Probleme beim Spannen von Rohrbiegemaschinen ist übermäßiger Verschleiß der Spannbacken. Mit der Zeit können Reibung, hohe Produktionsmengen und das Biegen harter Materialien dazu führen, dass die Oberfläche der Backen glatt oder uneben wird. Wenn die Klemme das Rohr nicht mehr sicher greifen kann, rutscht das Material beim Biegen ab, was zu Falten, verformten Radien oder ungenauen Winkeln führt. Regelmäßige Inspektionen helfen Ihnen, frühzeitig Verschleißerscheinungen zu erkennen, sodass Sie die Backen nachbearbeiten oder austauschen können, bevor die Biegegenauigkeit beeinträchtigt wird.

Falsche Klemmdruckeinstellungen am Rohrbieger

Eine falsche Druckeinstellung ist ein weiterer wichtiger Faktor. Ist die Klemmkraft zu gering, rutscht das Rohr durch; ist der Druck zu hoch, kann es sich verformen oder abflachen. Ich empfehle daher stets, die Druckeinstellungen für jedes Rohrmaterial und jede Wandstärke zu überprüfen. Moderne CNC-Rohrbiegemaschinen verfügen in der Regel über Drucktabellen oder vom Hersteller empfohlene Werte. Bei manuellen Maschinen müssen Sie die Einstellungen gegebenenfalls schrittweise anpassen und testen, bis das Rohr fest und unbeschädigt gehalten wird.

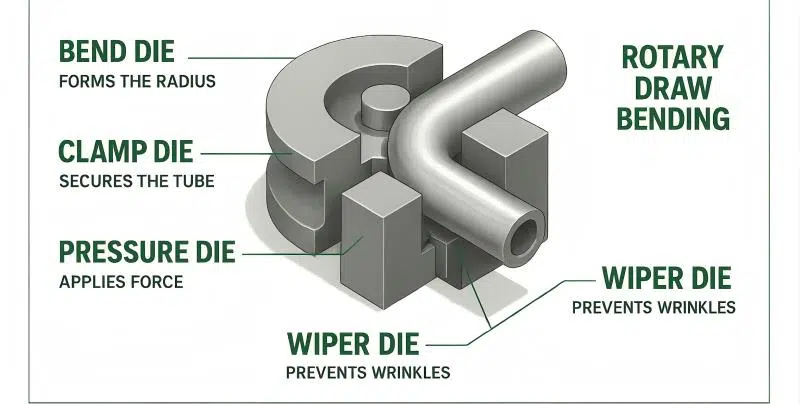

Falsch ausgerichtete Klemm- und Druckwerkzeuge

Eine Fehlausrichtung entsteht, wenn die Klemm- und Druckmatrize nicht parallel zueinander stehen oder nicht korrekt zum Biegewerkzeug positioniert sind. Selbst ein geringfügiger Versatz verringert den Oberflächenkontakt und führt zu ungleichmäßigem Halt. Fehlausrichtungen können durch Verschleiß der Führungsschiene, lockere Schrauben oder eine fehlerhafte Montage nach Wartungsarbeiten verursacht werden. Um dies zu beheben, überprüfe ich die Ausrichtung der Matrize mithilfe eines Lineals oder eines Messblocks und kalibriere die Matrizenpositionen gegebenenfalls neu. Eine korrekte Ausrichtung gewährleistet, dass das Rohr beim Biegen perfekt im Werkzeugsatz sitzt.

Verunreinigungen auf Rohroberflächen, die die Klemmkraft beeinträchtigen

Staub, Schneidöl, Kühlmittelreste oder Metallspäne auf der Rohroberfläche verringern die für sicheres Spannen notwendige Reibung. Bei starker Verschmutzung kann selbst eine perfekt eingestellte Klemme das Rohr nicht mehr halten. Ich empfehle, das Rohr vor dem Biegen mit einem sauberen Tuch oder Entfetter abzuwischen. Ebenso wichtig ist die Sauberkeit der Spannbacken, da Öl oder Schmutz auf deren Oberfläche dasselbe Problem verursachen können. Eine gute Materialvorbereitung verbessert die Biegegenauigkeit deutlich.

Verwendung von ungeeignetem Rohrmaterial oder falschem Durchmesser

Probleme beim Einspannen von Rohrbiegemaschinen können auch durch Materialabweichungen entstehen. Weichere Metalle wie Aluminium erfordern eine andere Einspannmethode als Stahl oder Edelstahl. Außerdem lassen sich Rohre mit unrunder Form oder ungleichmäßiger Wandstärke nicht korrekt in den Biegeformen fixieren. Bei der Verarbeitung von Rohren verschiedener Lieferanten prüfe ich daher vor dem Biegen stets die Durchmessertoleranz und die Oberflächenbeschaffenheit. Die Einhaltung der Biegespezifikationen der Maschine durch das Material reduziert Einspannprobleme erheblich.

Hydraulik- oder Servosystemprobleme bei CNC-Rohrbiegemaschinen

Bei CNC- und NC-Rohrbiegemaschinen wird der Anpressdruck hydraulisch oder servogesteuert geregelt. Hydraulikleckagen, verschlissene Dichtungen oder ein instabiler Servomotor können Druckschwankungen verursachen. Diese Probleme führen zu ungleichmäßiger Spannkraft während des Biegevorgangs. Wenn die Spannkraft instabil erscheint oder die Manometeranzeigen schwanken, überprüfe ich den Hydraulikflüssigkeitsstand, die Leitungen und die korrekte Kalibrierung des Servosystems. Die Behebung dieser Probleme trägt zur Wiederherstellung einer stabilen Spannleistung bei.

Schritt-für-Schritt-Anleitung zur Fehlerbehebung bei Klemmproblemen an einer Rohrbiegemaschine

Schritt 1 – Spannbacken auf Verschleiß prüfen

Der erste Schritt ist stets eine Sichtprüfung. Achten Sie auf Oberflächenkratzer, abgenutzte Stellen oder ungleichmäßige Abnutzungsmuster. Sind die Werkzeuge verschlissen, ist ein Austausch die schnellste Lösung.

Schritt 2 – Klemmdruck prüfen und anpassen

Prüfen Sie die empfohlenen Druckeinstellungen für Ihr Material und Ihre Wandstärke. Passen Sie die Einstellungen in kleinen Schritten an, bis das Rohr nicht mehr durchrutscht.

Schritt 3 – Sicherstellen der korrekten Ausrichtung aller Werkzeuge

Verwenden Sie Präzisionswerkzeuge, um zu prüfen, ob die Klemmmatrize und die Druckmatrize parallel zueinander sitzen. Richten Sie sie gegebenenfalls neu aus.

Schritt 4 – Rohr und Werkzeug reinigen

Entfernen Sie Öl, Staub oder Späne von der Rohroberfläche. Reinigen Sie die Matrizen mit Lösungsmittel, um die Griffigkeit zu verbessern.

Schritt 5 – Rohrqualität vor dem Biegen prüfen

Prüfen Sie die Rundheit, den Durchmesser und die Oberflächenbeschaffenheit der Rohre. Ersetzen Sie minderwertige Rohre gegebenenfalls.

Schritt 6 – Hydraulik- oder Servosysteme prüfen

Prüfen Sie auf Undichtigkeiten, niedrige Flüssigkeitsstände, Sensorfehler oder instabilen Druckausgang. Durch ordnungsgemäße Wartung wird eine ungleichmäßige Klemmung vermieden.

Vorbeugende Maßnahmen zur Vermeidung von Problemen beim Einspannen von Rohrbiegemaschinen

Regelmäßige Reinigung und Werkzeugwartung

Durch die regelmäßige Reinigung und den planmäßigen Austausch der Matrizen lassen sich Probleme mit Verrutschen und Verformungen vermeiden.

Regelmäßige Kalibrierung von Druck und Ausrichtung

Durch regelmäßiges Kalibrieren der Maschine wird sichergestellt, dass die Klemme eine gleichbleibende Haltekraft beibehält.

Sachgerechte Lagerung und Handhabung von Tuben

Lagern Sie die Schläuche an einem trockenen, sauberen Ort, um Verunreinigungen und Oberflächenbeschädigungen zu vermeiden, die die Klemmung beeinträchtigen könnten.

Einhaltung der materialspezifischen Biegerichtlinien

Die Verwendung der richtigen Biegegeschwindigkeiten und -drücke für jede Metallart trägt dazu bei, den Verschleiß zu reduzieren und die Genauigkeit zu verbessern.

Häufig gestellte Fragen

Abschluss

Die Ursachen von Problemen mit der Rohrbiegespannung zu verstehen, ist der Schlüssel zu stabilen und präzisen Biegungen. Durch die Überprüfung des Werkzeugverschleißes, die korrekte Einstellung des Anpressdrucks, die Reinigung von Werkzeugen und Rohren sowie die Sicherstellung der Ausrichtung lassen sich die meisten Probleme schnell beheben. Konsequente vorbeugende Wartung und sachgemäße Materialhandhabung helfen Ihnen, Ausfallzeiten zu vermeiden und die Biegeleistung langfristig zu verbessern. Benötigen Sie weitere Unterstützung oder Hilfe bei der Fehlersuche an einem bestimmten Maschinenmodell? Kontaktieren Sie gerne das HARSLE-Supportteam – wir unterstützen Sie jederzeit bei der Optimierung Ihrer Produktionseffizienz.
