يوفر نظام التنفيذ التلقائي للبرامج ESA S875 طريقة فعالة ودقيقة لتنفيذ برامج الثني على مكابس الثني. بالنسبة لمن يرغبون في تنفيذ البرامج في الوضع التلقائي، يشرح هذا الدليل الوظائف والخطوات والتصحيحات الرئيسية المتاحة، مما يضمن ثنيًا دقيقًا وتشغيلًا سلسًا. باتباع التعليمات، يمكن للمشغلين مراقبة العملية، وإجراء التعديلات اللازمة، وإكمال البرنامج بكفاءة، سواء باستخدام إعداد رسومي أو رقمي.

تفعيل التنفيذ التلقائي لبرنامج ESA S875

بعد ضبط برنامج رقمي أو حساب برنامج بياني، يمكن تفعيل خاصية التنفيذ التلقائي للبرنامج في جهاز ESA S875 لتنفيذ عملية الثني تلقائيًا. يتيح هذا الوضع للمشغل تنفيذ البرنامج بالكامل دون الحاجة إلى المرور يدويًا بكل خطوة من خطوات الثني.

بمجرد تفعيلها، تتولى وحدة التنفيذ التلقائي للبرنامج ESA S875 إدارة تحديد موضع المحور، وتسلسل الانحناء، وانتقالات الخطوات وفقًا للبيانات المبرمجة.

هذه الوظيفة متاحة لكلا النظامين:

• برامج الرسومات الحاسوبية
• برامج رقمية مُعدة مسبقًا

تختلف آلية العمل قليلاً حسب نوع البرنامج المحدد.

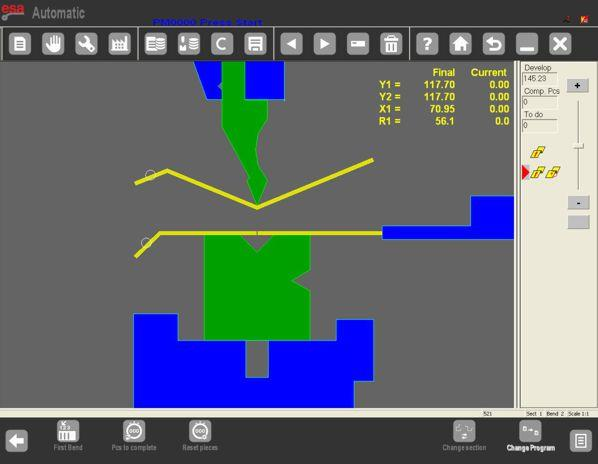

قناع رسومي تلقائي

بالنسبة للبرامج المصممة في الوضع الرسومي، يوفر القناع الرسومي التلقائي تمثيلاً مرئياً لعملية الثني. ويتكون من ثلاث نوافذ رئيسية:

1. النافذة الرئيسية - يعرض الأجزاء العلوية والسفلية من مكبس الثني، والمثقب والقالب المدخلين في البرنامج، والقطعة قبل وبعد الثني، وموضع التوقف.
2. نافذة التوجيه – يوضح كيفية توجيه القطعة لكل انحناء، بما في ذلك التثبيت أو الدوران بالنسبة للانحناءات السابقة.
3. نافذة بيانات الانحناء – يحتوي على معلومات حول عملية الثني الجارية وعداد القطع. تم تمييز الارتفاعات النهائية والفعلية للمحاور باللون الأصفر لسهولة الرجوع إليها.

تساعد هذه النوافذ المشغل على تصور عملية الثني الكاملة وتوقع أي مشاكل محتملة قبل التنفيذ.

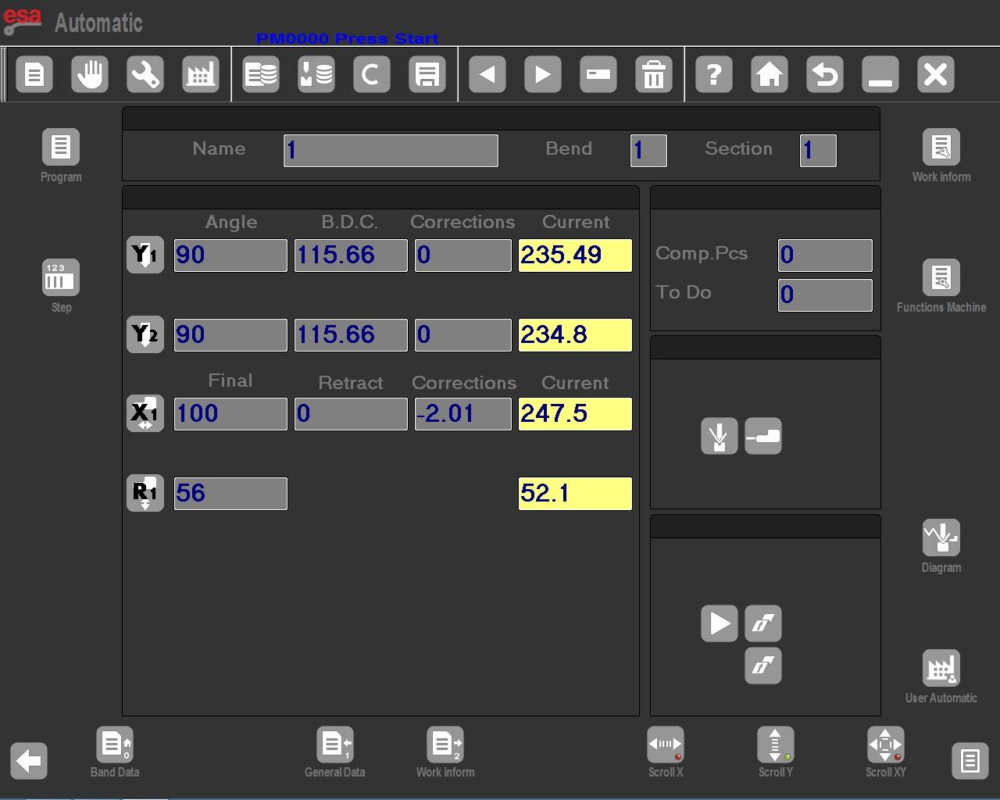

قناع رقمي تلقائي

بالنسبة للبرامج الرقمية، قناع رقمي تلقائي يُضيف هذا الخيار الارتفاعات الحالية للمحاور إلى إعدادات البرنامج. ورغم أنه لا يمكن تغيير بيانات البرنامج في الوضع التلقائي، إلا أن القناع لا يزال يوفر إرشادات حول اتجاه القطعة لكل عملية ثني، مما يُمكّن المشغل من مراقبة التنفيذ بفعالية.

– للعودة إلى القناع مع مقاس واحد الشخصيات تضغط عليه مرة أخرى.

تنفيذ الدورة التلقائية

لبدء تنفيذ البرنامج التلقائي ESA S875، اضغط على يبدأ مفتاح.

تتبع العملية هذا التسلسل:

1. إيقاف موضع المحاور تلقائيًا
2. اضغط على دواسة الخفض لخفض ذراع الرافعة
3. يتم أداء الانحناء
4. يعود الذاكرة تلقائيًا
5. أوقف إعادة تموضع المحاور للانحناء التالي

بعد الانتهاء من الانحناء الأخير، يقوم نظام التنفيذ التلقائي للبرنامج ESA S875 بإعادة التشغيل تلقائيًا من الانحناء الأول، مما يتيح الإنتاج المستمر.

ال [الانحناءة الأولى] تتيح هذه الوظيفة للمشغل معاينة خطوة الثني الأولى عند الحاجة.

الانحناءة الأولى وتنفيذ قطعة العينة

ال المنعطف الأول تتيح هذه الوظيفة للمشغلين مراجعة الانحناء الأولي قبل تنفيذ البرنامج بالكامل. ونظرًا لاختلافات الصفائح المعدنية، قد تحتاج الحسابات النظرية إلى تعديلات. ولتبسيط هذه التعديلات، فإن قناع شبه أوتوماتيكي يمكن استخدامها لأداء مقطوعة موسيقية نموذجية:

• قم بتنفيذ عملية الثني خطوة بخطوة، مع قياس الطول والزاوية.
• إذا كانت هناك حاجة إلى إجراء تعديلات، فأدخل قيم التصحيح بالملليمترات لمواضع محور التوقف وبالدرجات لزوايا الانحناء.
• يمكن تطبيق التصحيحات بشكل عام على جميع الانحناءات، أو حسب القسم، أو على الانحناءات الفردية حسب الحاجة.

على سبيل المثال، إذا تم إغلاق انحناء بمقدار درجتين أكثر من المطلوب، يتم إدخال تصحيح +2 درجة. وإذا كان الانحناء أقل بمقدار درجتين، يتم إدخال تصحيح -2 درجة. وتُجمع التصحيحات المتعددة لنفس الانحناء. أثناء تصحيحات الميل، يمكن ضبط الزوايا بشكل منفصل لكل أسطوانة، أو بالتساوي لكلا الأسطوانتين في التصحيحات العامة.

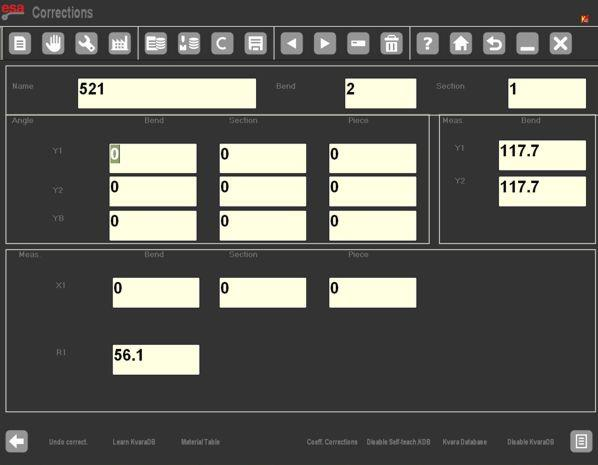

ضبط بيانات التصحيح

في نظام التنفيذ التلقائي للبرامج ESA S875، يمكن تطبيق التصحيحات على ثلاثة مستويات:

• على مستوى القطعة
• مستوى القسم
• مستوى الانحناء

وحدات التصحيح:

• موضع المحور: مم
• زاوية الانحناء: درجات

مثال على تصحيح الزاوية:

• إذا كان الانحناء مغلقًا بمقدار 2 درجة ← أدخل +2.0°
• إذا كان الانحناء مفتوحًا بمقدار 2 درجة ← ادخل -2.0°

مثال على تصحيح الطول:

• إذا كان طول الانحناء قصيرًا ← أدخل قيمة موجبة في Corr X1
• إذا كان طول الانحناء طويلاً ← أدخل قيمة سالبة

في حالة إدخال تصحيحات متعددة، تتم إضافة القيمة الأخيرة إلى التصحيحات السابقة.

تتيح خاصية تصحيح درجة الصوت تصحيحًا منفصلاً لما يلي:

• أسطوانة Y1
• أسطوانة Y2

في وضع التصحيح العام، كلاهما اسطوانةيتم تصحيحها بالتساوي.

بعد إدخال التصحيحات أثناء تنفيذ البرنامج التلقائي ESA S875:

1. تأكد من البيانات
2. إعادة وضع محاور التوقف
3. كرر الانحناء
4. تحقق من النتائج

بمجرد تصحيح جميع الانحناءات، تستأنف الدورة التلقائية من الانحناء المحدد.

حذف بيانات التصحيح

للتخلص من جميع التصحيحات اليدوية واستعادة قيم البرنامج الأصلية:

• يضعط [تجاهل التصحيحات].
• يعود البرنامج إلى البيانات الأولية، مما يضمن إمكانية إزالة أي تغييرات غير مقصودة بأمان دون التأثير على التشغيل العام.

الأسئلة الشائعة

خاتمة

وكالة الفضاء الأوروبية S875 يوفر نظام التنفيذ التلقائي للبرامج طريقة موثوقة وفعالة لتشغيل برامج مكابس الثني في وضع التشغيل التلقائي الكامل. فمن خلال الجمع بين تحديد موضع المحور التلقائي، وتسلسل الثني، والمراقبة الآنية، ووظائف التصحيح المرنة، يضمن النظام نتائج ثني دقيقة وقابلة للتكرار. وعند تهيئته والتحقق منه بشكل صحيح من خلال إجراء عينة القطع، يُحسّن نظام التنفيذ التلقائي للبرامج ESA S875 بشكل ملحوظ كفاءة سير العمل واتساق الإنتاج في العمليات اليومية.
