-8%
Punching Machine for Stainless Steel Fabrication
السعر الأصلي هو: $18,000.$16,500السعر الحالي هو: $16,500. تعيين
Precision Punching Machine for Automotive Parts
السعر الأصلي هو: $18,000.$16,500السعر الحالي هو: $16,500. تعيين
Punching Machine for Electrical Cabinet Production
السعر الأصلي هو: $18,000.$16,500السعر الحالي هو: $16,500. تعيين
A punching machine for electrical cabinet production is designed for fast, accurate, and efficient sheet metal processing. It helps manufacturers create precise holes, mounting points, and custom patterns for electrical enclosures and control cabinets. With advanced CNC technology, this machine improves production efficiency, reduces manual errors, and ensures consistent quality. HARSLE punching machines provide reliable performance, flexible configurations, and high precision solutions for electrical cabinet manufacturers, metal fabrication workshops, and industrial production lines.
100 متوفر في المخزون
ملحوظة: تختلف الأسعار حسب الطراز والمواصفات. انقر على "إرسال استفسار" للحصول على عرض أسعار مخصص.

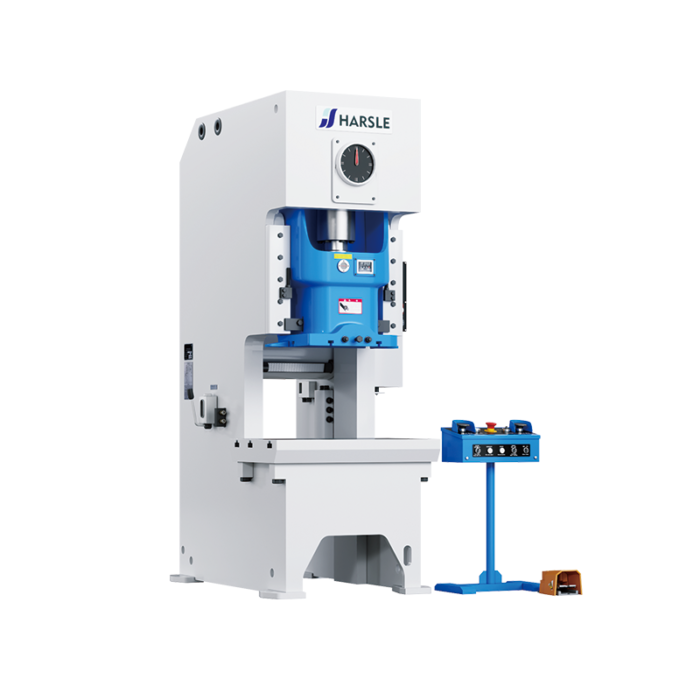

آلة التثقيب الهوائية JH21
| غرض | وحدة | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-100 | JH21-125 | JH21-160 | JH21-200 | JH21-250 | JH21-315 | JH21-400 |
| القدرة الاسمية | كيه إن | 250 | 450 | 600 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 |
| الاسمي | مم | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 6.5 | 7 | 8 |
| ضربة الشريحة | مم | 80 | 120 | 140 | 160 | 160 | 180 | 200 | 220 | 220 | 220 | 250 |
| عدد ضربات الشريحة في الدقيقة (ثابتة) | مرات/دقيقة | 100 | 80 | 70 | 60 | 55 | 50 | 45 | 45 | 30 | 30 | 30 |
| عدد ضربات الشريحة في الدقيقة (متغير) | مرات/دقيقة | 60-120 | 50-95 | 45-85 | 40-75 | 35-65 | 35-65 | 30-55 | 30-55 | 20-35 | 20-35 | 20-35 |
| أقصى ارتفاع لمجموعة القوالب | مم | 250 | 270 | 300 | 320 | 335 | 350 | 400 | 450 | 500 | 500 | 550 |
| ضبط ارتفاع القالب | مم | 50 | 60 | 70 | 80 | 90 | 90 | 100 | 110 | 120 | 120 | 120 |
| عمق الحلق | مم | 210 | 225 | 270 | 310 | 330 | 350 | 400 | 430 | 450 | 450 | 490 |
| المسافة بين العمودين | مم | 450 | 515 | 560 | 610 | 670 | 670 | 736 | 910 | 980 | 980 | 1050 |
| حجم الجزء السفلي من الشريحة (LxR) | مم | 360 | 410 | 480 | 540 | 620 | 620 | 700 | 880 | 950 | 950 | 1020 |
| حجم أسفل الشريحة (FxB) | مم | 250 | 340 | 400 | 460 | 520 | 520 | 580 | 650 | 700 | 700 | 750 |
| حجم فتحة الساق (القطر) | مم | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| حجم ثقب الساق (العمق) | مم | 65 | 60 | 70 | 65 | 90 | 90 | 100 | 100 | 130 | 130 | 130 |
| حجم الدعامة (LxR) | مم | 720 | 825 | 930 | 950 | 1060 | 1100 | 1175 | 1390 | 1500 | 1540 | 1700 |
| حجم الدعامة (FxB) | مم | 400 | 440 | 520 | 600 | 640 | 680 | 760 | 840 | 880 | 880 | 950 |
| قطر فتحة التغطية | مم | 150 | 150 | 150 | 180 | 180 | 200 | 220 | 250 | 270 | 270 | 290 |
| سمك الدعامة | مم | 80 | 110 | 130 | 140 | 145 | 155 | 165 | 180 | 190 | 190 | 210 |
| الأبعاد الكلية (FxB) | مم | 780 | 800 | 900 | 900 | 900 | 900 | 900 | 1000 | 1000 | 1000 | 1100 |
| الأبعاد الكلية (LxR) | مم | 1500 | 1585 | 1540 | 1765 | 2000 | 2040 | 2305 | 2600 | 2660 | 2720 | 2850 |
| الأبعاد الكلية (الارتفاع) | مم | 945 | 1075 | 1200 | 1200 | 1300 | 1320 | 1420 | 1540 | 1640 | 1680 | 1750 |
| المسافة بين مسامير الأساس (FxB) | مم | 2120 | 2390 | 2570 | 2725 | 3010 | 3035 | 3215 | 3800 | 3850 | 3850 | 4140 |
| المسافة بين مسامير الأساس (LxR) | مم | 980 | 1075 | 1100 | 1210 | 1365 | 1430 | 1665 | 2020 | 2100 | 2140 | 2185 |
| المحرك | كيلو وات | 690 | 760 | 840 | 920 | 1020 | 1040 | 1140 | 1360 | 1460 | 1500 | 1570 |
| الوزن (تقريبي) | كجم | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| ميجا باسكال | / | 2450 | 3550 | 5150 | 6450 | 8650 | 9550 | 13600 | 19200 | 23200 | 26600 | 29500 |
8
الناس يشاهدون هذا المنتج الآن!
الوصف
A punching machine for electrical cabinet production is an ideal solution for manufacturers who need high-precision sheet metal processing for electrical enclosures, control panels, and industrial cabinets. It can efficiently perform punching, forming, and hole processing operations on various metal sheets, helping improve production speed while maintaining excellent accuracy.
HARSLE punching machines are developed with advanced CNC control technology and durable mechanical structures to meet the demanding requirements of electrical cabinet manufacturing. They provide stable operation, flexible tooling options, and consistent punching quality for different cabinet designs and production needs.
الميزات الرئيسية:
- High Precision Punching Performance
The machine delivers accurate hole positioning and repeatable punching results, ensuring perfect fitting of electrical components, switches, and mounting accessories. - Efficient Sheet Metal Processing
Designed for continuous production, it reduces processing time and improves overall manufacturing efficiency for electrical cabinet factories. - Flexible Tooling Compatibility
Various punching tools can be installed to create different hole shapes, sizes, and patterns, supporting customized cabinet designs. - نظام التحكم CNC
The intelligent control system simplifies operation, improves machining accuracy, and allows easy adjustment of punching parameters. - Strong and Durable Structure
The robust machine frame ensures long-term stability and reliable performance under industrial production conditions.
By choosing a punching machine for electrical cabinet production, manufacturers can achieve higher productivity, lower labor costs, and better product consistency. HARSLE provides customized punching solutions to support electrical cabinet makers, automation equipment suppliers, and metal fabrication companies worldwide.
ما نقدمه
نظرة عامة على ميزات المنتج
نظام التزييت
يضمن نظام التشحيم الأوتوماتيكي التشغيل المستمر، مما يقلل من التآكل ويطيل عمر الماكينة.
صمام تخفيض الضغط
يعمل التحكم الدقيق في الضغط على تعزيز السلامة التشغيلية والحفاظ على الأداء الأمثل تحت الأحمال المتنوعة.
مفتاح الضغط
مفتاح ضغط موثوق به للمراقبة الدقيقة، وتوفير السلامة والاستقرار أثناء العمليات ذات القوة العالية.
واقي الحمل الزائد
يضمن واقي التحميل الزائد المدمج حماية المكونات، مما يقلل من خطر التلف الناتج عن القوة الزائدة.
فرامل القابض الاحتكاكية الرطبة
يوفر القابض الاحتكاكي من النوع الرطب تفاعلًا سلسًا وخاليًا من الضوضاء، مما يضمن توقفًا آمنًا وسريع الاستجابة.
وحدة التحكم المنطقية القابلة للبرمجة
يتيح نظام التحكم PLC المتقدم التشغيل الدقيق، مما يحسن الكفاءة ويقلل من تدخل المشغل.
شركاء عالميون موثوق بهم
شركاؤنا الكرام من مختلف القطاعات حول العالم، يساهمون في إيجاد حلول مبتكرة وتحقيق نمو متبادل. نفخر بالتعاون مع هذه العلامات التجارية المرموقة، مما يعزز جودة خدماتنا ويوسع حضورنا العالمي في مجال تكنولوجيا تشكيل المعادن.
لماذا تختار هارسل؟
الشركة المصنعة المباشرة
المصنع مباشرة، بدون وسطاء، مما يضمن أفضل الأسعار لعملائنا.
ضمان لمدة 3 سنوات
استمتع براحة البال مع ضمان لمدة ثلاث سنوات واستبدال الأجزاء مجانًا.
دعم متعدد اللغات
يضمن فريقنا المتعدد اللغات التواصل الفعال لجميع احتياجاتك.
التسليم في الوقت المناسب
يتم تسليم الآلات في الوقت المحدد، مما يضمن حصول عملائنا عليها في الوقت المناسب.
ضمان الجودة
إن عمليات فحص الجودة الشاملة تضمن جودة كل جهاز.
خدمة محلية
نحن نقدم خدمة سريعة ومحلية في بلدان متعددة لراحتك.
شهادات العملاء
استمع إلى ما يقوله عملاؤنا
في هارسل، نؤمن بقوة التعاون. شراكاتنا الموثوقة مع أبرز العلامات التجارية في صناعة تشكيل المعادن تعزز قدراتنا وتوسّع نطاق عروضنا. معًا، نسعى جاهدين لتقديم حلول مبتكرة تلبي الاحتياجات المتنامية لعملائنا. هذه الشراكات لا تتيح لنا فقط تبادل المعرفة والخبرة، بل تضمن أيضًا توفير آلات وخدمات عالية الجودة. يتجلى التزامنا بالتميز في العلاقات المتينة التي بنيناها، والتي تعود بالنفع على عملائنا في نهاية المطاف. انضموا إلينا للاحتفال بشركائنا الكرام الذين يشاركوننا رؤيتنا للجودة والابتكار.
★★★★★ تم تقييمه بـ 5 من 5
جودة وأداء استثنائي!
نحن نستخدم آلة التثقيب من HARSLE منذ ثلاث سنوات ونحن راضون للغاية عن أدائها وجودتها وخدمة العملاء المتميزة.
بيرو
★★★★★ تم تقييمه بـ 5 من 5
خدمة متميزة في كل مرة!
لقد استخدمنا آلة التثقيب من HARSLE لمدة ثلاث سنوات ونحن راضون للغاية عن جودتها وخدمة ما بعد البيع الممتازة.
الولايات المتحدة الأمريكية
الأسئلة الأكثر شيوعًا
ما هي آلة التثقيب CNC وكيف تعمل؟
تستخدم آلة التثقيب CNC (المعروفة أيضًا باسم مكبس التثقيب الدوار) مجموعة من أدوات التثقيب والتشكيل التي تعمل بالطاقة الهيدروليكية أو الميكانيكية أو الكهربائية المؤازرة لإنشاء ثقوب وأشكال في الصفائح المعدنية. يقوم نظام CNC بوضع الصفيحة بدقة تحت البرج الدوار ويختار الأداة المناسبة تلقائيًا، مما يتيح عمليات تثقيب عالية السرعة والدقة وقابلة للتكرار.
ما هي أنواع آلات اللكم التي تقدمها؟
نقدم مجموعة متكاملة من آلات التثقيب، تشمل مكابس التثقيب الدوارة CNC، وآلات التثقيب الكهربائية المؤازرة، وآلات التثقيب الهيدروليكية، وآلات التثقيب المدمجة مع الليزر. تتوفر موديلاتنا بسعات مختلفة وتكوينات متنوعة لمحطات التثقيب الدوارة لتناسب أحجام الإنتاج المختلفة ومتطلبات تعقيد القطع.
ما هي المواد والسماكات التي يمكن لآلات التثقيب الخاصة بكم معالجتها؟
تستطيع ماكينات التثقيب CNC لدينا معالجة مجموعة واسعة من الصفائح المعدنية، بما في ذلك الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألومنيوم، والنحاس، والنحاس الأصفر، والفولاذ المجلفن. يتراوح الحد الأقصى لسمك التثقيب عادةً من 3 مم إلى 6 مم، وذلك حسب الطراز والحمولة، مع أحجام صفائح قصوى تصل إلى 1250 مم × 5000 مم أو أكبر في تكوينات الطاولة الممتدة.
ما هي سرعة ودقة آلاتكم في عملية التثقيب؟
تُحقق مكابس التثقيب الدوارة CNC لدينا معدلات تثقيب تصل إلى 600 تثقيب في الدقيقة في الطرازات الكهربائية المؤازرة، وتصل إلى 400 تثقيب في الدقيقة في الطرازات الهيدروليكية. تبلغ دقة تحديد المواقع ±0.05 مم مع قابلية تكرار تصل إلى ±0.03 مم. تضمن محركات المؤازرة عالية السرعة والبراغي الكروية الدقيقة سرعة تحديد مواقع الصفائح وجودة ثقوب متسقة في جميع أنحاء منطقة العمل.
ما هي العمليات التي يمكن أن تقوم بها آلة التثقيب CNC إلى جانب تثقيب الثقوب؟
إلى جانب عمليات التثقيب التقليدية، تُتيح ماكينات التثقيب CNC لدينا إمكانية تشكيل الأسطح، وقطع الشرائح، والنقش البارز، والتفريز، والتثقيب، والحفر، والتقطيع الدقيق للأشكال المعقدة. وباستخدام الأدوات المناسبة، يُمكنك أيضًا ثني الحواف، وموجهات البطاقات، وأضلاع التقوية مباشرةً على الماكينة، مما يُقلل من العمليات الثانوية ووقت الإنتاج الإجمالي.
ما هي مزايا آلات التثقيب الكهربائية المؤازرة مقارنة بآلات التثقيب الهيدروليكية؟
توفر آلات التثقيب الكهربائية المؤازرة معدلات ضرب أعلى، واستهلاكًا أقل للطاقة (توفير يصل إلى 50%)، ومستويات ضوضاء منخفضة، وصيانة شبه معدومة لزيت الهيدروليك. أما الطرازات الهيدروليكية فتتميز بقدرة ضغط أعلى، وهي مناسبة تمامًا للمواد السميكة وعمليات التشكيل الثقيلة. يمكننا مساعدتك في اختيار نوع المحرك الأمثل بناءً على احتياجاتك الإنتاجية ومجموعة المواد التي تستخدمها.
كم عدد محطات الأدوات الموجودة في مكبس التثقيب ذي البرج الدوار لديك؟
تتوفر مكابس التثقيب الدوارة لدينا بتكوينات تتراوح من 24 إلى أكثر من 48 محطة أدوات، تدعم الأدوات القياسية الدائرية والمربعة والمستطيلة، بالإضافة إلى الأدوات ذات الأشكال الخاصة بأحجام متنوعة. تتيح محطات الفهرسة التلقائية دوران الأدوات بزاوية 360 درجة لتحقيق أقصى قدر من المرونة. يضمن نظام الأدوات الدوار السميك أو نظام أدوات ويدمان تغييرًا سريعًا للأدوات وتعدد استخدامات واسع النطاق للأجزاء المعقدة.
ما هو نظام التحكم الرقمي الحاسوبي (CNC) والبرمجيات التي تستخدمها آلات التثقيب الخاصة بكم؟
تم تجهيز ماكينات التثقيب CNC الخاصة بنا بأنظمة تحكم متطورة مثل Fanuc وSiemens أو وحدات تحكم خاصة مزودة بواجهات شاشة لمس سهلة الاستخدام. يدعم البرنامج استيراد ملفات DXF/DWG، والتحسين التلقائي لمسار الأداة، والتداخل، وإدارة الأدوات. البرمجة بسيطة وفعالة، مع توفر برنامج CAM غير متصل بالإنترنت لتصميم الأجزاء المعقدة وتخطيط الإنتاج.
ما هي المدة الزمنية النموذجية للتسليم وفترة الضمان؟
تتراوح مدة الإنتاج القياسية لماكينات التثقيب CNC لدينا بين 30 و60 يومًا، وذلك حسب الطراز والتكوين. نقدم ضمانًا لمدة 12 شهرًا يغطي عيوب التصنيع في الماكينة بالكامل، مع إمكانية تمديد باقات الضمان. تشمل خدمات ما بعد البيع قطع الغيار، وتوفير الأدوات، والدعم الفني مدى الحياة.
هل تقدمون خدمات التركيب والتدريب وخدمات ما بعد البيع؟
نعم، نقدم خدمات تركيب وتشغيل متكاملة، وتدريبًا عمليًا للمشغلين والمبرمجين، ودعمًا شاملًا لما بعد البيع. يمكن لمهندسينا زيارة موقعكم لإعداد الآلة وتدريبكم. كما نوفر دعمًا فنيًا عن بُعد عبر مكالمات الفيديو، وإرشادات صيانة دورية، وتوصيلًا سريعًا لقطع الغيار لضمان تشغيل آلة التثقيب بأعلى كفاءة.
معلومات إضافية
| الوزن | 999 كيلوجرام |
|---|---|
| الأبعاد | 1600 × 1750 × 1000 ميليميتر |
| ماركة | هارسلي |
| وظيفة | اللكم |
| مهلة | 45 يومًا |
| مدة الدفع | إل سي, تي تي |
| مصطلح السعر | إكس دبليو |
| ضمان | 3 سنوات |
