Impara passo passo come sostituire la lente protettiva della testa di taglio laser. Migliora la qualità del taglio, evita la contaminazione e garantisci prestazioni laser stabili.

Introduzione

Nel taglio laser a fibra, la lente protettiva svolge un ruolo cruciale nel mantenere una trasmissione stabile del raggio e nel proteggere i componenti ottici interni dalla contaminazione. Nel tempo, l'esposizione a polvere, schizzi di metallo e alte temperature può danneggiare la superficie della lente, compromettendo la qualità del taglio e riducendo l'efficienza.

Per questo motivo, la corretta sostituzione della lente protettiva della testa di taglio laser è un'operazione di manutenzione essenziale per qualsiasi sistema di taglio laser. Tuttavia, procedure di sostituzione errate possono causare contaminazioni, ridurre le prestazioni ottiche o addirittura danneggiare la testa di taglio.

Questa guida spiega passo passo come sostituire la lente protettiva della testa di taglio laser, evidenziando al contempo le precauzioni fondamentali per garantire prestazioni di taglio costanti.

Perché la lente protettiva inferiore deve essere sostituita

Durante il funzionamento, la lente protettiva inferiore è direttamente esposta a condizioni di lavoro difficili. A differenza di altri componenti ottici, funge da barriera tra la zona di taglio e le ottiche interne.

I problemi più comuni che indicano la necessità di sostituire la lente protettiva della testa di taglio laser includono:

• Contaminazione visibile o segni di bruciatura
• Graffi o danni al rivestimento
• Precisione di taglio ridotta
• Risultati di taglio instabili o incoerenti

Quando le condizioni della lente si deteriorano, la trasmissione dell'energia laser diventa inefficiente, con conseguenze dirette sulla qualità del taglio. La sostituzione periodica della lente protettiva della testa di taglio laser contribuisce a mantenere prestazioni del fascio costanti e previene ulteriori danni ai componenti interni.

Preparazione prima della sostituzione

Prima di iniziare la procedura di sostituzione, è importante preparare adeguatamente sia gli strumenti che l'ambiente. Un ambiente pulito e controllato riduce significativamente il rischio di contaminazione durante la sostituzione della lente protettiva della testa di taglio laser.

Strumenti e materiali necessari

• Nuova lente protettiva
• Panno privo di polvere o carta per lenti
• Alcol ad elevata purezza (≥98%)
• Bastoncini di cotone
• Chiave esagonale o strumento appropriato
• Guanti puliti

Anche le particelle di polvere più piccole possono influire sulle prestazioni ottiche, quindi una preparazione adeguata è essenziale.

Sostituzione della lente protettiva della testina di taglio laser passo dopo passo

La seguente procedura rispecchia le prassi industriali standard ed è in linea con l'operazione dimostrata nel video.

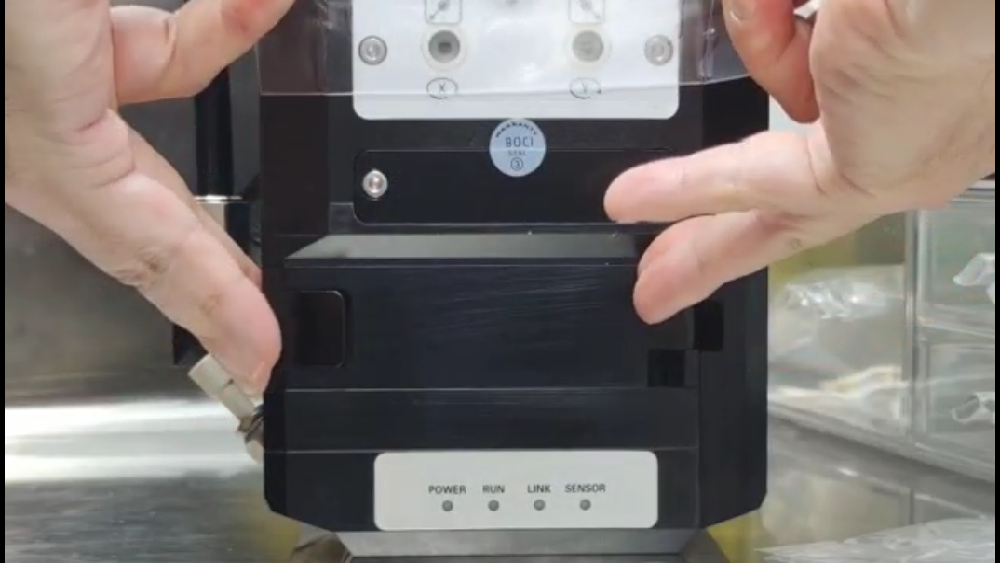

Passaggio 1: Spegnimento e pulizia esterna

Prima di iniziare la sostituzione della lente protettiva della testina di taglio laser, assicurarsi che la macchina sia spenta e che la sorgente laser sia completamente disattivata.

Pulire la superficie esterna della testina di taglio con un panno privo di lanugine per evitare che la polvere penetri nella camera dell'obiettivo durante lo smontaggio.

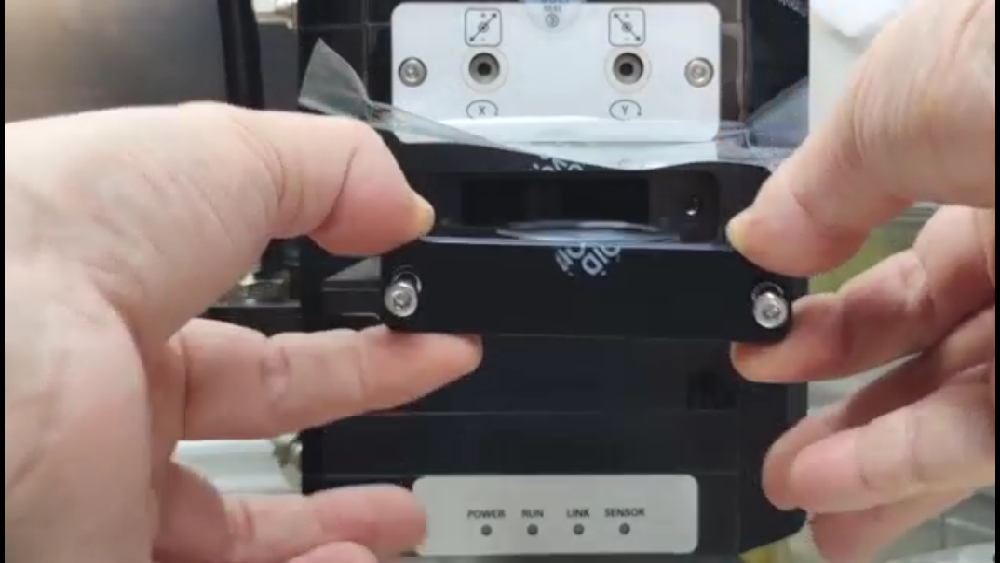

Passaggio 2: rimuovere l'ugello e il copriobiettivo

Rimuovere con cautela l'ugello per accedere al gruppo della lente protettiva.

Utilizzare l'attrezzo corretto per allentare il copriobiettivo o i componenti di fissaggio. Durante questa operazione, evitare di applicare una forza eccessiva o di effettuare movimenti bruschi, poiché potrebbero introdurre polvere all'interno della camera.

Passaggio 3: rimuovere la vecchia lente protettiva

Estrarre con cautela il supporto dell'obiettivo e rimuovere la vecchia lente.

Durante la sostituzione della lente protettiva della testa di taglio laser, afferrare sempre la lente dai bordi. Il contatto con la superficie ottica può lasciare impronte digitali o residui oleosi, che influiranno sulla trasmissione del laser e sulle prestazioni di taglio.

Passaggio 4: Pulire la camera interna dell'obiettivo

Prima di installare una nuova lente, la camera interna deve essere pulita a fondo.

Utilizzare alcol e materiali privi di lanugine per rimuovere polvere e detriti. Questo passaggio è fondamentale perché qualsiasi contaminazione residua all'interno influirà direttamente sulla nuova lente dopo l'installazione.

Una camera pulita garantisce che il processo di sostituzione della lente protettiva della testa di taglio laser fornisca risultati ottimali.

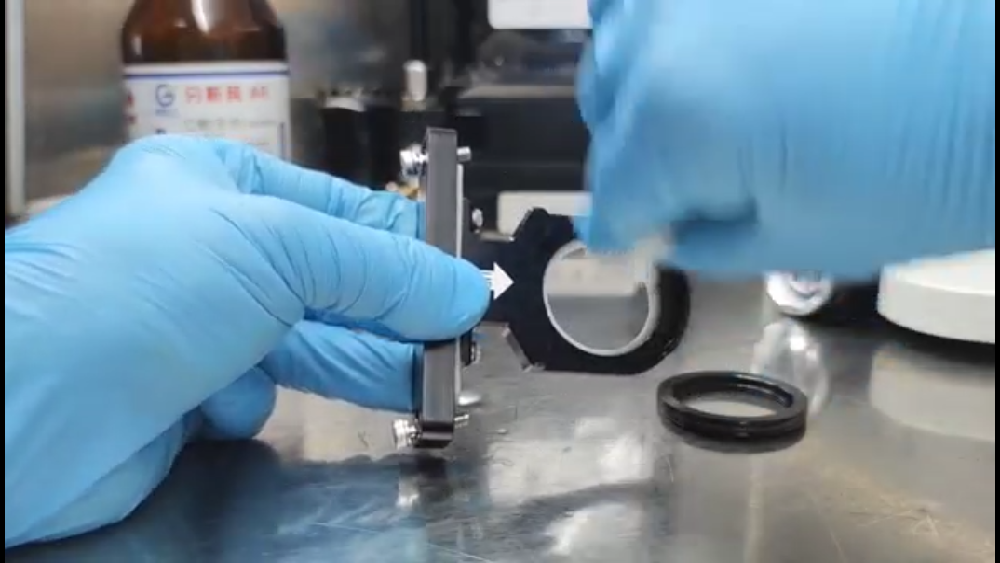

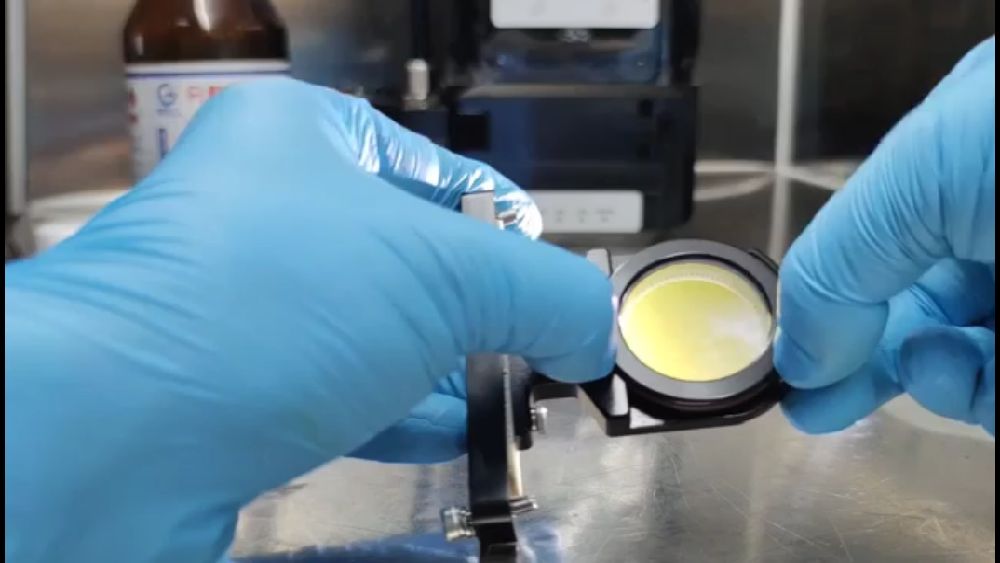

Passaggio 5: Installare la nuova lente protettiva

Prendi la nuova lente e rimuovi la pellicola protettiva da un lato.

Inserire l'obiettivo nel supporto tenendolo solo dai bordi. Dopo averlo posizionato, rimuovere la pellicola protettiva rimanente e fissare l'obiettivo utilizzando l'anello di bloccaggio.

Assicurarsi che la lente sia installata in piano e senza inclinazione. Un'installazione errata può causare una messa a fuoco laser non uniforme.

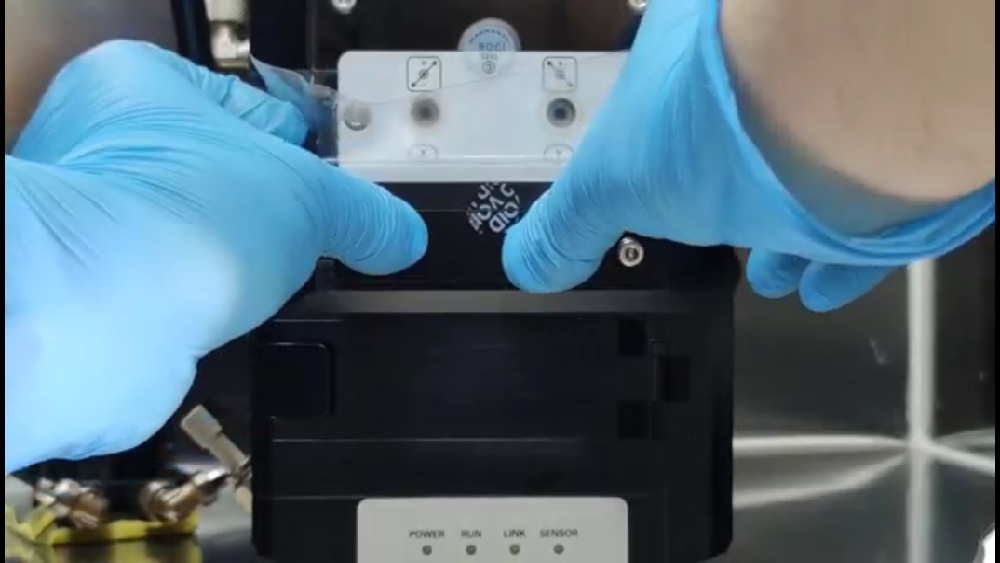

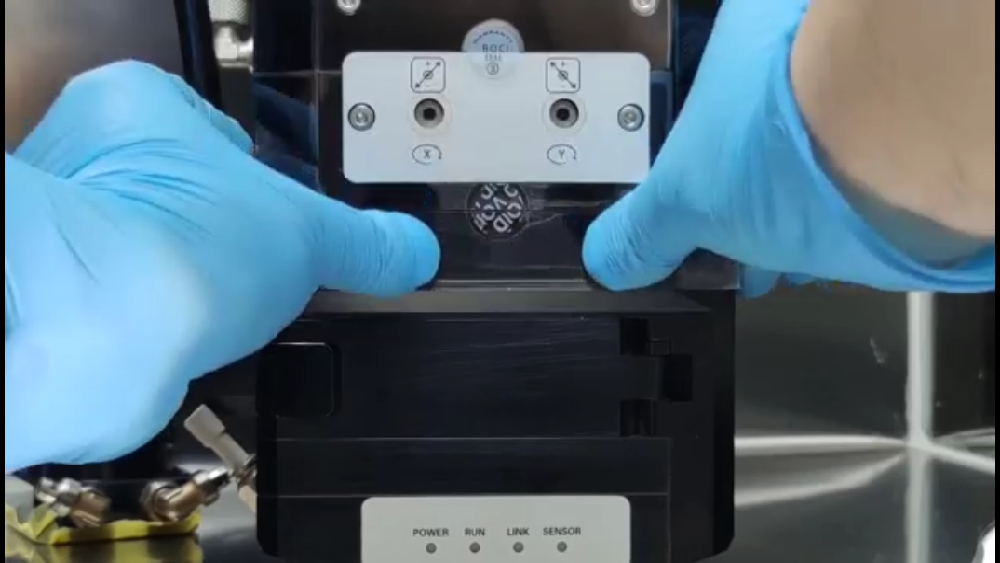

Fase 6: Rimontaggio e collaudo

Rimontare il supporto dell'obiettivo e serrare saldamente tutti i componenti.

Dopo aver sostituito la lente protettiva della testa di taglio laser, accendere la macchina ed eseguire un taglio di prova. Verificare la qualità e la stabilità del taglio per confermare che la sostituzione sia andata a buon fine.

Precauzioni importanti per la sostituzione delle lenti a contatto

Per garantire una sostituzione efficace della lente protettiva della testa di taglio laser, è sempre necessario osservare le seguenti precauzioni:

• Indossare guanti puliti per tutta la durata del processo.
• Evitare di toccare le superfici ottiche
• Lavorare in un ambiente privo di polvere
• Verificare che i componenti di tenuta non siano danneggiati.
• Utilizzare lenti di alta qualità o originali.

Queste precauzioni contribuiscono a prevenire la contaminazione e a garantire la stabilità a lungo termine.

Errori comuni da evitare

Molti problemi successivi alla sostituzione sono causati da una manipolazione errata piuttosto che da guasti all'apparecchiatura.

Gli errori più comuni includono:

• Installazione dell'obiettivo con l'orientamento errato
• Lasciando polvere all'interno della camera
• Toccare la superficie ottica
• Serraggio improprio dei componenti

Evitare questi errori migliora l'affidabilità di sostituzione della lente protettiva della testina di taglio laser e riduce la frequenza degli interventi di manutenzione.

Quando va sostituita la lente protettiva?

La frequenza di sostituzione della lente protettiva della testa di taglio laser dipende dalle condizioni di lavoro.

La sostituzione è consigliata quando:

• La qualità del taglio diventa instabile
• La contaminazione visibile non può essere rimossa
• La superficie della lente presenta segni di bruciatura.
• Si verificano frequenti allarmi o interruzioni di corrente.

Ispezioni periodiche aiutano a determinare il corretto intervallo di sostituzione.

FAQ: Sostituzione della lente protettiva della testa di taglio laser

Con quale frequenza devo sostituire le lenti protettive?

La frequenza di sostituzione della lente protettiva della testina di taglio laser Dipende dal tipo di materiale, dall'intensità del taglio e dall'ambiente di lavoro.

Ad esempio, il taglio o la lavorazione ad alta potenza di acciaio al carbonio spesso genereranno più schizzi e fumi, che possono contaminare la lente più rapidamente. In questi casi, gli intervalli di sostituzione saranno più brevi. Per operazioni di taglio meno impegnative, la lente potrebbe durare più a lungo.

Anziché seguire una pianificazione fissa, si consiglia di controllare regolarmente lo stato delle lenti e di sostituirle in caso di contaminazione o problemi di funzionamento.

Posso pulire la lente invece di sostituirla?

Se la superficie e il rivestimento della lente sono ancora intatti, è possibile rimuovere una leggera contaminazione.

Tuttavia, se sono presenti segni di bruciatura, graffi o danni al rivestimento, la pulizia non ripristinerà le prestazioni. In questi casi, è necessaria una pulizia completa. sostituzione della lente protettiva della testina di taglio laser è necessario per garantire una corretta trasmissione del laser e una qualità di taglio adeguata.

Cosa succede se utilizzo una lente protettiva danneggiata?

Una lente danneggiata può ridurre la qualità del fascio luminoso e compromettere la precisione del taglio, causando bordi irregolari o un taglio instabile.

Inoltre, può consentire al calore e alla contaminazione di raggiungere i componenti interni, aumentando il rischio di danni all'interno della testa di taglio. Tempestivo sostituzione della lente protettiva della testina di taglio laser Contribuisce a evitare questi problemi e garantisce un funzionamento stabile.

Perché la pulizia è così importante durante la sostituzione?

La pulizia è fondamentale perché anche piccole particelle di polvere o impronte digitali possono influire sulla trasmissione del laser.

La contaminazione può causare un surriscaldamento locale sulla superficie della lente, riducendone la durata e influenzandone le prestazioni di taglio. Pertanto, sostituzione della lente protettiva della testina di taglio laser Le operazioni devono essere sempre eseguite in un ambiente pulito, utilizzando strumenti e metodi di manipolazione adeguati.

Consigli per la manutenzione della lente protettiva della testa di taglio laser

Per prolungare la durata della lente protettiva e ridurre la frequenza di sostituzione, è essenziale una manutenzione regolare.

• Verificare le condizioni delle lenti prima di ogni turno o ciclo di produzione.
• Pulire l'esterno della testina di taglio per evitare l'ingresso di polvere.
• Verificare i componenti di tenuta per garantire una protezione adeguata.
• Quando possibile, evitare di operare in ambienti eccessivamente polverosi.
• Utilizzare lenti protettive di alta qualità o originali.

Combinando una corretta manutenzione con la tempestiva sostituzione della lente protettiva della testa di taglio laser, è possibile mantenere prestazioni di taglio stabili e ridurre i tempi di inattività imprevisti.

Conclusione

Corretto sostituzione della lente protettiva della testina di taglio laser è essenziale per mantenere la qualità del taglio, proteggere i componenti interni e garantire prestazioni stabili della macchina.

Seguendo le procedure corrette, mantenendo un ambiente pulito ed evitando gli errori più comuni, gli operatori possono prolungare significativamente la durata del sistema di taglio laser e migliorare l'efficienza produttiva complessiva.
