Obsługa skomplikowanych maszyn może być często trudna, ale podstawowy podręcznik ESTUN E310P uprości ten proces. Zaprojektowany z myślą o zwiększeniu komfortu użytkowania i wydajności, podręcznik ten obejmuje kluczowe aspekty, takie jak panel sterowania, procedury obsługi krok po kroku oraz szczegółową obsługę urządzenia. Niezależnie od tego, czy dopiero zaczynasz korzystać z ESTUN E310P, czy chcesz usprawnić swój przepływ pracy, jesteś we właściwym miejscu.

W tym artykule przedstawię podstawy obsługi systemu ESTUN E310P, dzięki czemu obsługa będzie prosta i przystępna dla użytkowników na każdym poziomie zaawansowania. Po przeczytaniu tego przewodnika będziesz dysponować kompleksową wiedzą, która pozwoli Ci zoptymalizować wykorzystanie systemu sterowania ESTUN E310P.

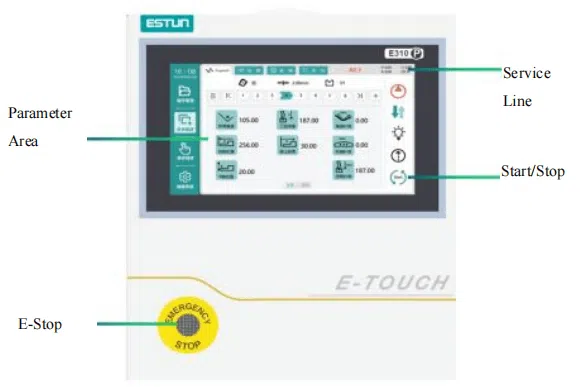

Panel operacyjny

Ten ESTUN E310P W podręczniku „Basic Guide” opisano przyjazny dla użytkownika panel sterowania z czytelnym wyświetlaczem i intuicyjnym interfejsem. Zapewnia on informacje zwrotne w czasie rzeczywistym i opcje sterowania, ułatwiając operatorom monitorowanie wydajności maszyny i dostosowywanie ustawień w razie potrzeby. Niniejszy podręcznik zawiera wskazówki dotyczące maksymalizacji funkcjonalności i wydajności systemu ESTUN E310P.

• Ekran wyświetlacza:Jasny, łatwy do odczytania wyświetlacz zapewnia szybki dostęp do najważniejszych informacji, umożliwiając operatorom szybką identyfikację statusów maszyny i alertów.
• Klawisze funkcyjne:Strategicznie rozmieszczone klawisze ułatwiają nawigację po menu, umożliwiając szybkie wprowadzanie zmian i wykonywanie poleceń.

1. Linia serwisowa:Wiersz serwisowy wyświetla stan obrabiarki, liczbę obrabianych przedmiotów, informacje o alarmach i informacje o położeniu osi Y, X, R i C.
2. Obszar parametrów: Informacje o parametrach różnią się w zależności od wybranego interfejsu.
3. Nie dopuścić:Przycisk E-stop, który po naciśnięciu odcina zasilanie układu obrabiarki i zatrzymuje urządzenie.

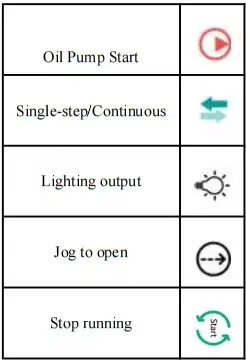

4. Klawisze funkcyjne:

Procedura operacyjna

Efektywne korzystanie z Podręcznika Podstawowego ESTUN E310P zaczyna się od opanowania procedur obsługi. Obejmuje to zrozumienie sekwencji kroków niezbędnych do efektywnej konfiguracji i wykonywania zadań.

• Inicjalizacja:Włączenie urządzenia i wykonanie początkowych kontroli systemu w celu upewnienia się, że wszystko działa prawidłowo.
• Wybór programu: Wybierz spośród predefiniowanych programów lub wprowadź nowe polecenia dostosowane do konkretnych zadań.
• Konfiguracja parametrów: Dostosuj ustawienia maszyn do wymagań zadania, korzystając z intuicyjnego panelu zapewniającego precyzyjną kontrolę.

Szczegółowe kroki można znaleźć na rysunku.

[Notatka]Aby wyjść z dowolnej wirtualnej klawiatury ekranowej w urządzeniu ESTUN E310P, należy nacisnąć przycisk „Exit” lub „ESC” na samej klawiaturze wirtualnej; dotknięcie pustego obszaru na ekranie dotykowym nie spowoduje zamknięcia klawiatury.

Obsługa urządzenia i najlepsze praktyki

Płynna praca urządzenia ESTUN E310P jest kluczowa dla osiągnięcia pożądanych rezultatów, zapewniając wydajność i precyzję wykonywanych zadań. Oto kompleksowy przewodnik, który pomoże Ci poruszać się po jego funkcjach i utrzymać najwyższą wydajność.

Startowy

Po zakończeniu programowania w trybie „Single-Step” lub „Multi-Step” przejście do produkcji jest proste. Oto jak to zrobić:

1. Rozpoczęcie procesuPo ustawieniu programowania można uruchomić obrabiarkę, naciskając przycisk „Start/Stop”. Ta czynność powoduje rozpoczęcie pozycjonowania osi serwo, co jest kluczowym krokiem w przygotowaniu maszyny do produkcji.
2. Gotowość produkcyjna: Po naciśnięciu przycisku „Start/Stop” należy upewnić się, że obrabiarka jest w pełni gotowa do pracy przed rozpoczęciem produkcji. Gotowość ta jest potwierdzana, gdy osie serwo osiągną wyznaczone pozycje. W „linii serwisowej” wyświetlane są kody stanu: 2 dla zatrzymania, 3 dla pracy i 6 dla alarmu.

Zatrzymywać się

Aby lepiej zrozumieć zatrzymanie urządzenia w podstawowym przewodniku ESTUN E310P, kluczowe jest skuteczne sklasyfikowanie rodzajów zatrzymań. Zatrzymanie urządzenia zazwyczaj dzieli się na trzy następujące kategorie:

• Zatrzymanie alarmu:W podstawowym podręczniku ESTUN E310P należy pamiętać, że jeśli podczas pracy urządzenia wystąpi jakikolwiek alarm, zostanie ono automatycznie zatrzymane w celu zapobieżenia dalszym problemom.

• Normalny StopObejmuje to dwie podkategorie:
  • Zatrzymanie ręczne:Podczas pracy naciśnięcie przycisku „Start/Stop” umożliwia natychmiastowe zatrzymanie maszyny ze względów bezpieczeństwa lub operacyjnych.
  • Zatrzymanie liczenia:W systemach wykorzystujących metodę zliczania „Dekrementacja” urządzenie zatrzyma się automatycznie, gdy „Bieżąca liczba” osiągnie 0.

• Nie dopuścićPrzycisk „E-Stop” to kluczowy element bezpieczeństwa, który natychmiast zatrzymuje urządzenie lub odcina zasilanie, aby zapobiec wypadkom lub uszkodzeniom, co zostało podkreślone w podstawowym podręczniku ESTUN E310P.

Alarm i reset

W podstawowym podręczniku ESTUN E310P opisano, jak zarządzać alarmami i je resetować, co jest niezbędne do utrzymania efektywnej pracy urządzenia.

• Informacje o alarmieSzczegóły alarmu są wyraźnie wyświetlane w wierszu usług, co pozwala na szybką identyfikację i reakcję.

• Jak zresetowaćAlarmy dzielą się na dwa poziomy: ostrzeżenia i alarmy. Ostrzeżenia, takie jak osiągnięcie przez suwak sygnału UDP lub niewyjście z trybu wyciszenia, wskazują na drobne problemy, które uniemożliwiają dalsze działanie urządzenia. Poważniejsze problemy powodują zatrzymanie działania urządzenia i są klasyfikowane jako alarmy. Szczegółowe procedury resetowania można znaleźć w sekcji „Informacje o alarmach” w Podręczniku użytkownika ESTUN E310P. Podczas próby ponownego uruchomienia urządzenie automatycznie sprawdza poprawność działania i wyświetla informacje o alarmie, jeśli problem nadal występuje.

Stan wejścia/wyjścia

Kliknięcie przycisku „Monitor” w programach „Single-Step” lub „Multi-Step” umożliwia podgląd stanu wejścia i wyjścia w czasie rzeczywistym. Ikony z zielonym tłem oznaczają stan WŁĄCZONY, a bez tła oznacza WYŁĄCZONY. Ta aktualizacja w czasie rzeczywistym pomaga szybko identyfikować problemy, zwiększając efektywność rozwiązywania problemów i skracając przestoje, zapewniając optymalną wydajność maszyny.

Korzystając z Podstawowego podręcznika ESTUN E310P użytkownicy mogą łatwo poruszać się po skomplikowanych aspektach obsługi urządzenia, co przekłada się na większą wydajność i produktywność.

Często zadawane pytania (FAQ)

Wniosek

Podstawowy podręcznik ESTUN E310P został opracowany, aby uprościć obsługę systemu sterowania poprzez dostarczenie jasnych instrukcji i praktycznych wskazówek. Obejmuje on niezbędne kroki prawidłowej konfiguracji i obsługi maszyny, co pozwala na efektywne zwiększenie wydajności i produktywności. Postępując zgodnie z tym podręcznikiem, będziesz w stanie zminimalizować błędy i usprawnić operacje, co ostatecznie przełoży się na lepsze rezultaty i skrócenie przestojów.

W celu uzyskania dodatkowego wsparcia lub uzyskania szczegółowych informacji dotyczących ESTUN E310P, prosimy o kontakt z naszym zespołem. Jesteśmy do Państwa dyspozycji, aby pomóc w maksymalnym wykorzystaniu możliwości Państwa sprzętu. Zachęcamy również do zapoznania się z naszą dokumentacją, w której znajdą Państwo więcej wskazówek i najlepszych praktyk dotyczących konserwacji i obsługi maszyn.
