Ręczne obliczenia ESA S875 to właściwe rozwiązanie, gdy wymagana jest większa kontrola nad sekwencją gięcia. Jeśli szukasz jasnego wyjaśnienia, jak efektywnie korzystać z ręcznego obliczania ESA S875, ten artykuł bezpośrednio odpowiada na tę potrzebę. W tym przewodniku wyjaśniam, kiedy należy stosować ręczne obliczenia, czym różnią się one od obliczeń automatycznych oraz jak operatorzy mogą aktywnie definiować lub dostosowywać sekwencje gięcia do złożonych części. Zrozumienie logiki i przepływu pracy stojącego za ręcznym obliczaniem ESA S875 ułatwia redukcję konfliktów obliczeniowych, zarządzanie kolizjami i osiąganie stabilnych, dokładnych rezultatów gięcia podczas codziennej pracy na prasach krawędziowych.

Dostęp do procedury obliczeń ręcznych

Otwórz okno obliczeń

Do procedury obliczeń ręcznych można uzyskać dostęp z maski rysunkowej elementu:

1. Naciskać [Obliczać] aby otworzyć okno obliczeń.

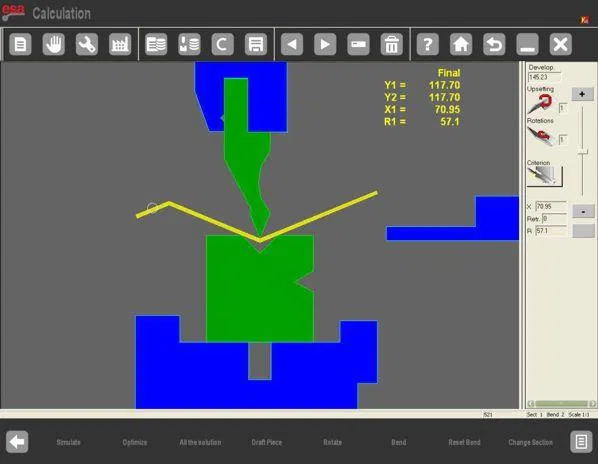

2. W oknie wyświetlana jest część wraz z komponentami prasy krawędziowej, w tym belką górną i dolną, stemplem, matrycą i zderzakiem tylnym.
3. Trzy dodatkowe okna po prawej stronie pokazują liczbę obrotów, przechylanie elementów i wyniki wyszukiwania sekwencji gięcia.

Funkcje te zapewniają kompleksowy przegląd, umożliwiając operatorom analizę potencjalnych kolizji i wykonalności przed rozpoczęciem gięcia.

Definiowanie sekwencji gięcia

Ręczne wyszukiwanie zakrętów

W ESA S875 Obliczenia ręczne, operator definiuje sekwencję poprzez wymuszanie gięcia:

1. Poruszaj się między zakrętami za pomocą klawisze strzałek.
2. Naciśnij [Schylać się] klawisz, aby wymusić wybrane zgięcie w sekwencji.
3. Naciskać [Schylać się] ponownie, aby usunąć lub wyprostować wymuszone zgięcie.
4. Obróć część za pomocą [Obracać] klucz, jeśli jest to wymagane do sprawdzenia orientacji.
5. Po wymuszeniu wszystkich pożądanych zagięć naciśnij [Być optymistą] aby umożliwić sterownikowi obliczenie pozostałej sekwencji, uwzględniając przy tym polecenia operatora.

Wykonalność sekwencji

Ręczne obliczenia ESA S875 zapewniają informacje zwrotne:

• Rozwiązanie wymuszone: Oznacza, że sekwencja nie jest możliwa ze względu na kolizje lub ograniczenia.
• Znaleziono rozwiązanie:Potwierdza, że sekwencja jest wykonalna i gotowa do zaakceptowania.

Kolizje są wizualnie sygnalizowane, pomagając operatorom zidentyfikować problematyczne zagięcia. Nawet jeśli kolizje są niewielkie i nie powodują uszkodzenia blachy, można wymusić kontynuację całej sekwencji.

Symulacja sekwencji ręcznej

Symulacja krok po kroku

Po zaakceptowaniu rozwiązania należy przeprowadzić symulację sekwencji gięcia:

1. Naciskać [Symulować] aby pokazać płaską część gotową do gięcia.
2. Używać [Opieranie się o/podpieranie] aby wybrać sposób oparcia lub podparcia części.
3. Naciskać [Kontynuować] aby przesuwać część przez kolejne zagięcia.
4. Używać [Zatrzymywać się] I [Poprzedni] do sterowania przepływem symulacji.

Dzięki temu mamy pewność, że każde gięcie zostanie wykonane dokładnie, a sekwencja jest bezpieczna i wydajna przed faktyczną produkcją.

Tryb podparcia/wsparcia

Operatorzy mogą definiować wsparcie gięcia:

• Wybierz pozycję spoczynkową lub podpartą, zależnie od potrzeb.
• Ręczne obliczenia ESA S875 automatycznie dostosowują korekty osi X i R.
• W przypadku programów graficznych należy dokonać zmian w masce symulacyjnej.

Modyfikowanie sekwencji

Nawet po optymalizacji obliczenia ręczne ESA S875 umożliwiają dostosowanie sekwencji:

1. Poruszaj się między zakrętami za pomocą klawiszy nawigacyjnych.
2. Usuń lub ponownie przypisz zagięcia za pomocą [Schylać się] klawisz.
3. Ponownie zamów zagięcia zgodnie z wymaganiami produkcyjnymi.

Taka elastyczność gwarantuje, że obliczenia ręczne pozostają praktyczne i łatwe do dostosowania, dostosowując się do zmian w produkcji bez konieczności ponownego rysowania całej części.

Często zadawane pytania (FAQ)

Wniosek

Ręczne obliczenia ESA S875 zapewniają operatorom pełną kontrolę nad sekwencją gięcia, co czyni je niezbędną funkcją, gdy automatyczne obliczenia nie mogą zapewnić optymalnego lub wykonalnego rezultatu. Dzięki ręcznemu wymuszaniu gięcia, regulacji obrotów i walidacji każdego kroku poprzez symulację, złożone części i wymagające geometrie można obsługiwać z większą dokładnością i pewnością.

Prawidłowe zastosowanie obliczeń ręcznych ESA S875 pomaga zmniejszyć ryzyko kolizji, zwiększa precyzję gięcia i zapewnia, że ostateczna sekwencja gięcia jest zgodna z rzeczywistymi wymaganiami produkcyjnymi. W połączeniu z symulacją oraz trybami opartymi na podparciu lub wspomaganymi, metoda ta zwiększa ogólną niezawodność procesu i wydajność maszyny.

Aby uzyskać dalszą pomoc dotyczącą obliczeń ręcznych ESA S875, optymalizacji sekwencji gięcia lub programowania prasy krawędziowej, skontaktuj się z zespołem technicznym lub zapoznaj się z dodatkowymi przewodnikami programowania ESA S875 dostępnymi na stronie internetowej.
