Interfejs listy narzędzi ESA S840 to miejsce, w którym zarządzasz wszystkimi narzędziami do gięcia – stemplami i matrycami – na prasie krawędziowej HARSLE. Jeśli kiedykolwiek miałeś problem ze znalezieniem odpowiedniego narzędzia na długiej liście lub zastanawiałeś się, jak szybko wyświetlić szczegóły narzędzia przed jego wyborem do programu, jesteś we właściwym miejscu. W tym artykule przeprowadzę Cię przez nawigację po interfejsie listy narzędzi, pokażę, jak przeglądać informacje o narzędziu i wyjaśnię, jak wybrać odpowiednie narzędzia do zadań gięcia. Niezależnie od tego, czy konfigurujesz nowy program, czy weryfikujesz oprzyrządowanie do istniejącego, ten przewodnik pomoże Ci szybko i pewnie poruszać się po interfejsie listy narzędzi ESA S840.

Zrozumienie interfejsu listy narzędzi ESA S840

Interfejs listy narzędzi ESA S840 to centralny punkt zarządzania wszystkimi narzędziami do gięcia na prasie krawędziowej HARSLE. Interfejs ten zapewnia pełną kontrolę nad stemplami i matrycami, umożliwiając przeglądanie specyfikacji narzędzi, dobór odpowiednich narzędzi do każdego zadania i efektywne zarządzanie biblioteką narzędzi. Niezależnie od tego, czy konfigurujesz nowy program, czy weryfikujesz oprzyrządowanie do istniejącego, zrozumienie sposobu poruszania się po interfejsie listy narzędzi pozwoli Ci zaoszczędzić czas i uniknąć błędów.

W interfejsie listy narzędzi ESA S840 znajdziesz wszystkie swoje narzędzia górne (stemple) i dolne (matryce) uporządkowane ze szczegółowymi informacjami, takimi jak kąt, rozwarcie V, promień fazowania, wytrzymałość na ściskanie i wiele innych. Ten kompleksowy widok gwarantuje, że zawsze masz pod ręką odpowiednie informacje o narzędziach.

Główny układ interfejsu

Gdy po raz pierwszy otworzysz interfejs listy narzędzi ESA S840, zauważysz, że jest on podzielony na dwie odrębne sekcje: listę matryc i listę stempli. Ten podział ułatwia znalezienie konkretnego typu narzędzia bez konieczności przewijania mieszanych list.

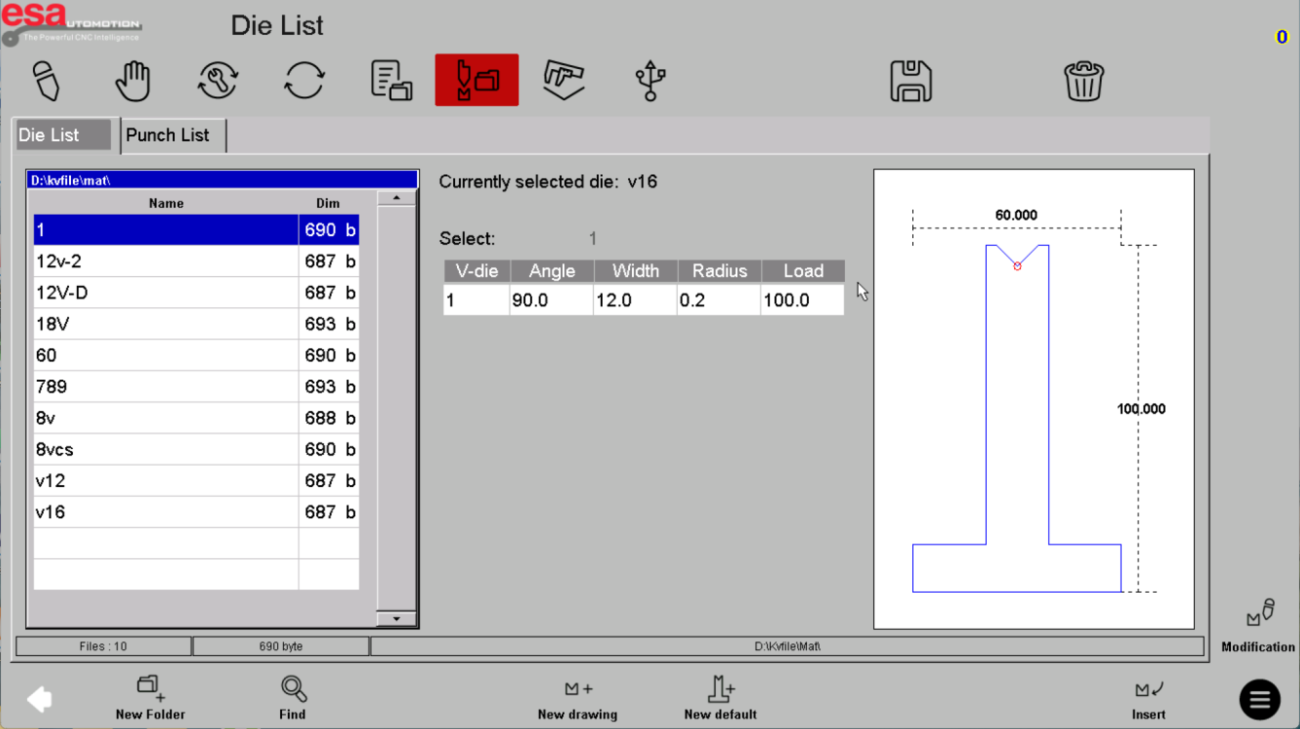

Sekcja listy matryc

Lista narzędzi w interfejsie listy narzędzi wyświetla wszystkie narzędzia dolne. Tutaj możesz:

• Przeglądaj wszystkie dostępne wykrojniki w swojej bibliotece
• Zobacz szczegółowe specyfikacje dla każdego układu
• Wybierz matryce dla swojego bieżącego programu
• Modyfikuj istniejące definicje matryc
• Wstaw nowe matryce do swojej biblioteki narzędzi

Sekcja listy prac do wykonania

Lista narzędzi w interfejsie listy narzędzi ESA S840 wyświetla wszystkie narzędzia górne. Podobnie jak w przypadku listy matryc, możesz:

• Przeglądaj wszystkie dostępne stemple
• Przejrzyj specyfikacje dziurkacza
• Wybierz stemple do prac gięcia
• Modyfikuj istniejące definicje dziurkowania
• Dodaj nowe stemple do swojej biblioteki narzędzi

Zrozumienie wyświetlania informacji o narzędziach

Jedną z najcenniejszych funkcji interfejsu listy narzędzi ESA S840 jest szczegółowy panel informacyjny, znajdujący się po prawej stronie ekranu. Panel ten zawiera wszystkie kluczowe dane potrzebne do świadomego wyboru narzędzi.

Szczegóły narzędzia dostępne

Po wybraniu narzędzia na liście narzędzi ESA S840 w prawym panelu wyświetla się:

• Nazwa narzędzia
• Kąt
• Otwarcie w kształcie litery V (do matryc)
• Promień fazowania
• Wytrzymałość na ściskanie
• Inne istotne specyfikacje

Identyfikacja aktywnych narzędzi

Jeśli narzędzie jest aktualnie uruchamiane w programie, jego nazwa jest wyraźnie widoczna u góry panelu informacyjnego po prawej stronie interfejsu listy narzędzi ESA S840. Ten przejrzysty wskaźnik wizualny pozwala na szybkie sprawdzenie, które narzędzie jest aktywne, zapobiegając pomyłkom podczas wymiany narzędzi.

Nawigowanie po długich listach narzędzi

W miarę rozrastania się biblioteki narzędzi, interfejs listy narzędzi ESA S840 umożliwia przewijanie wielu stron z narzędziami. Jeśli masz więcej narzędzi niż mieści się na jednym ekranie, po prostu przeciągnij listę w dół, aby wyświetlić dodatkowe narzędzia. Kontynuuj przewijanie, aż znajdziesz żądane narzędzie, a następnie kliknij, aby je wybrać.

Intuicyjna nawigacja w ramach programu sprawia, że nawet warsztaty dysponujące rozbudowaną biblioteką narzędzi mogą szybko zlokalizować i uzyskać dostęp do dowolnego narzędzia bez frustracji.

Jak wybierać narzędzia w interfejsie listy narzędzi ESA S840

Wybór narzędzi to jedna z najczęściej wykonywanych operacji w interfejsie listy narzędzi ESA S840. Proces ten jest prosty zarówno w przypadku matryc, jak i stempli.

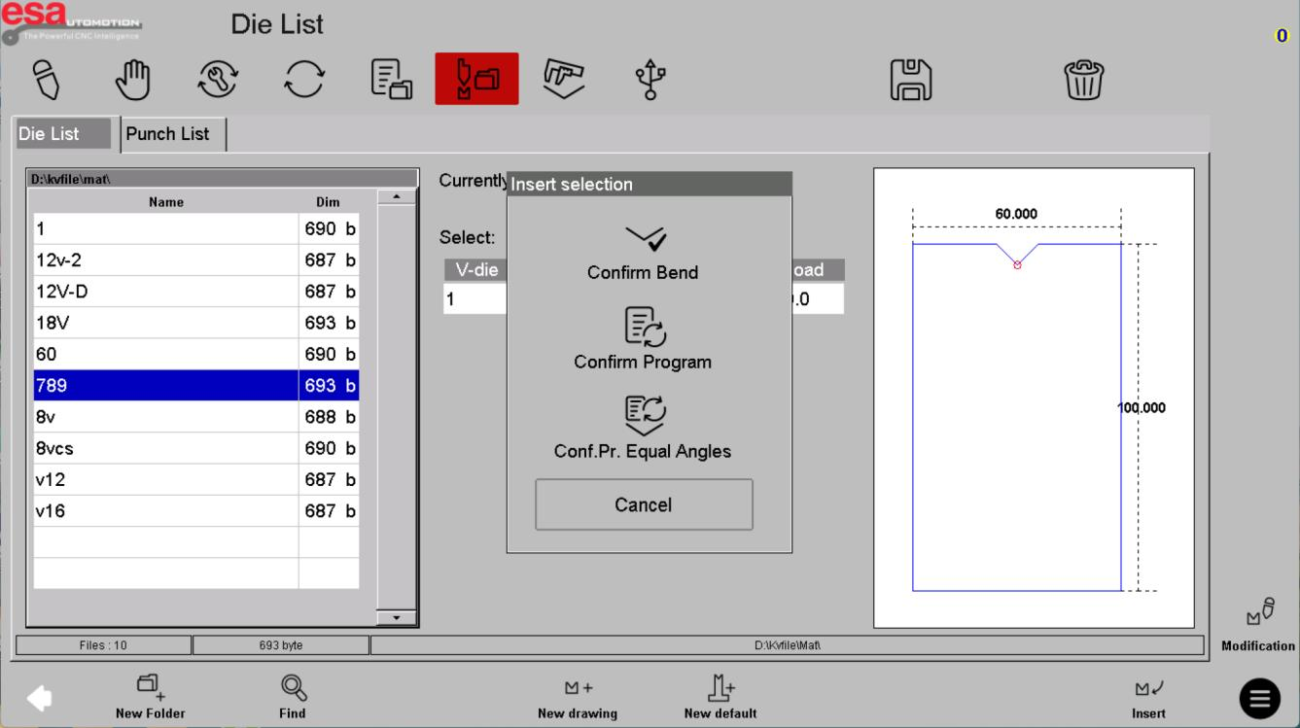

Wybór Umierać

Aby wybrać matrycę za pomocą interfejsu listy narzędzi:

1. Kliknij na dolna lista narzędzi (Lista matryc) aby wyświetlić wszystkie dostępne matryce
2. Przeglądaj lub przewijaj listę, aż znajdziesz potrzebną kostkę
3. Kliknij nazwę narzędzia, aby je wybrać
4. Trzask Wstawić aby załadować kostkę do interfejsu edycyjnego
5. Aby potwierdzić, wybierz opcję wstawiania w oknie dialogowym, które się pojawi

Po wykonaniu tych kroków w interfejsie listy narzędzi ESA S840 matryca jest wybrana i gotowa do użycia w programie.

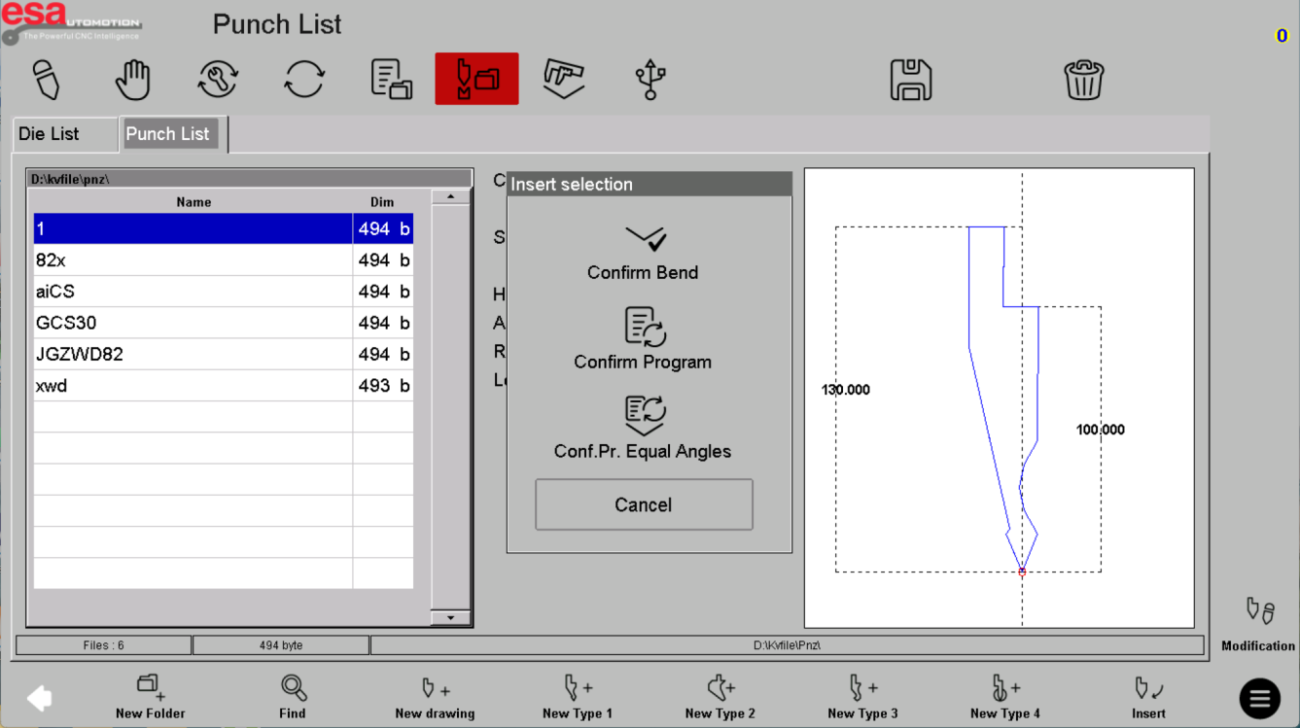

Wybór dziurkacza

Aby wybrać dziurkacz za pomocą interfejsu listy narzędzi:

1. Kliknij na Lista rzeczy do zrobienia aby zobaczyć wszystkie dostępne stemple
2. Przeglądaj lub przewijaj listę, aż znajdziesz poszukiwany numer
3. Kliknij nazwę narzędzia, aby je wybrać
4. Trzask Wstawić aby załadować dziurkacz do interfejsu edycji
5. Aby potwierdzić, wybierz opcję wstawiania w oknie dialogowym, które się pojawi

Po wykonaniu tych kroków w interfejsie listy narzędzi ESA S840 następuje wybranie stempla i załadowanie go do programu gięcia.

Tworzenie nowych narzędzi z listy narzędzi

Interfejs listy narzędzi ESA S840 służy przede wszystkim jako centrum zarządzania istniejącymi narzędziami, ale stanowi również punkt wyjścia do tworzenia nowych. Interfejs umożliwia zbudowanie nowego narzędzia od podstaw, gdy żadne z istniejących narzędzi nie spełnia bieżących wymagań produkcyjnych.

Taka elastyczność interfejsu listy narzędzi oznacza, że możesz bezproblemowo rozszerzać bibliotekę narzędzi w miarę nabywania nowych narzędzi, co gwarantuje, że sterowanie maszyną zawsze odzwierciedla rzeczywiste możliwości warsztatu.

Modyfikowanie istniejących narzędzi

Interfejs listy narzędzi ESA S840 umożliwia również modyfikację istniejących definicji narzędzi. Aby zaktualizować specyfikacje narzędzi lub poprawić informacje, wystarczy:

1. Wybierz narzędzie, które chcesz zmodyfikować z listy
2. Dostęp do funkcji edycji
3. Zaktualizuj odpowiednie pola, takie jak kąt, rozwarcie w kształcie litery V lub wytrzymałość na ściskanie
4. Zapisz zmiany

Ta funkcjonalność interfejsu listy narzędzi ESA S840 gwarantuje, że biblioteka narzędzi będzie zawsze dokładna i aktualna.

Wskazówki dotyczące efektywnej nawigacji po liście narzędzi

Na podstawie doświadczeń z interfejsem listy narzędzi ESA S840 w prasach krawędziowych HARSLE przedstawiamy kilka praktycznych wskazówek, które pomogą Ci zwiększyć wydajność:

Zorganizuj swoją bibliotekę narzędzi. Stosuj spójne konwencje nazewnictwa podczas dodawania narzędzi do interfejsu listy narzędzi ESA S840. Dzięki temu wyszukiwanie konkretnych narzędzi będzie znacznie szybsze.

Podgląd przed wyborem. Zawsze sprawdzaj szczegółowe informacje po prawej stronie interfejsu listy narzędzi przed potwierdzeniem wyboru narzędzia. Upewnij się, że kąt, rozstaw V i inne parametry odpowiadają wymaganiom Twojego zadania.

Użyj funkcji przewijania. Pracując z długimi listami narzędzi, możesz przeciągnąć interfejs listy narzędzi ESA S840 w dół, aby wyświetlić wszystkie dostępne narzędzia, zamiast próbować zapamiętać ich nazwy.

Zweryfikuj aktywne narzędzia. Przed rozpoczęciem produkcji sprawdź interfejs listy narzędzi, aby potwierdzić, które narzędzie jest aktualnie aktywne. Nazwa narzędzia wyświetla się u góry panelu informacyjnego, jeśli jest ono wykonywane.

Dzięki opanowaniu funkcji nawigacji i wyboru w interfejsie listy narzędzi ESA S840 skrócisz czas wyszukiwania narzędzi, zminimalizujesz błędy wyboru i zapewnisz płynne działanie produkcji. Niezależnie od tego, czy wybierasz narzędzia do nowego programu, czy weryfikujesz istniejące oprzyrządowanie, to centralne centrum danych zapewni Ci wszystko, czego potrzebujesz, na wyciągnięcie ręki.

Często zadawane pytania (FAQ)

Wniosek

Znajomość interfejsu listy narzędzi ESA S840 jest niezbędna do efektywnej obsługi prasy krawędziowej. Zrozumienie, jak poruszać się między listą matryc a listą stempli, interpretować specyfikacje narzędzi w panelu informacyjnym, wybierać odpowiednie narzędzia za pomocą funkcji insert oraz zarządzać długimi listami narzędzi poprzez przewijanie, pozwala znacznie skrócić czas konfiguracji i zminimalizować błędy w wyborze narzędzi. Pamiętaj, aby zawsze weryfikować specyfikacje narzędzi przed ich wyborem i utrzymuj bibliotekę narzędzi uporządkowaną, stosując spójne konwencje nazewnictwa.

Aby uzyskać bardziej szczegółowe wsparcie dotyczące interfejsu listy narzędzi ESA S840 lub w przypadku jakichkolwiek pytań dotyczących prasy krawędziowej HARSLE, prosimy o kontakt z naszym zespołem wsparcia technicznego. Jesteśmy tu po to, aby pomóc Ci zoptymalizować proces zarządzania narzędziami i w pełni wykorzystać potencjał Twojego sprzętu.
