Wprowadzanie programu numerycznego ESA S875 to częste i niezbędne zadanie dla operatorów pras krawędziowych, którzy potrzebują szybkiej i precyzyjnej metody tworzenia programów gięcia. Niniejszy przewodnik zawiera jasne i praktyczne wyjaśnienia dla tych, którzy chcą zrozumieć, jak wprowadzić program numeryczny ESA S875. Omówiono w nim działanie metody programowania numerycznego ESA S875, parametry, które należy wprowadzić, oraz prawidłową procedurę konfiguracji. Przestrzeganie tego przewodnika gwarantuje efektywne programowanie pras krawędziowych, minimalizację błędów wejściowych i poprawę ogólnej dokładności gięcia w codziennej pracy.

Jak rozpocząć wprowadzanie programu numerycznego ESA S875

Krok 1: Tworzenie nowego programu numerycznego w ESA S875

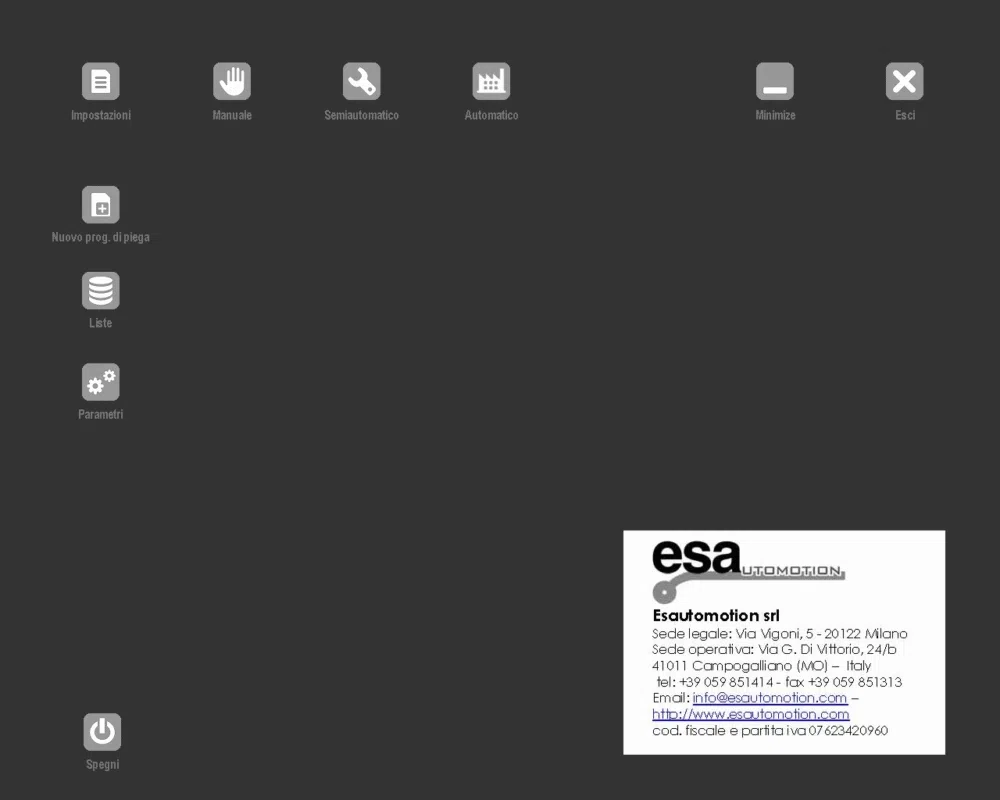

Aby wprowadzić program numeryczny ESA S875, należy najpierw uzyskać dostęp do głównego interfejsu i wybrać [Nowy program bend] z maski domowej.

Należy wybrać tryb numeryczny w Numer / Gr pola, aby zapewnić, że program wykorzystuje logikę obliczeń numerycznych, a nie programowanie graficzne.

Po potwierdzeniu sterownik otwiera okno wprowadzania danych, umożliwiające wprowadzenie parametrów programu gięcia.

Ustawianie danych elementu dla programu numerycznego ESA S875

Krok 2: Wybór stempla i matrycy do programowania numerycznego

Dokładny dobór narzędzi ma kluczowe znaczenie w programie numerycznym ESA S875. Stempel i matryca używane do gięcia muszą już znajdować się w bibliotece narzędzi.

Interfejs dotykowy umożliwia szybki wybór:

• Dotknięcie pola „punch” otwiera listę „punch”
• Wymagany stempel wybiera się poprzez dwukrotne kliknięcie lub dwukrotne dotknięcie
• Tę samą procedurę stosuje się do wyboru matrycy

Po dokonaniu wyboru stempel i matryca pojawiają się w edytorze programu w celu dalszej konfiguracji.

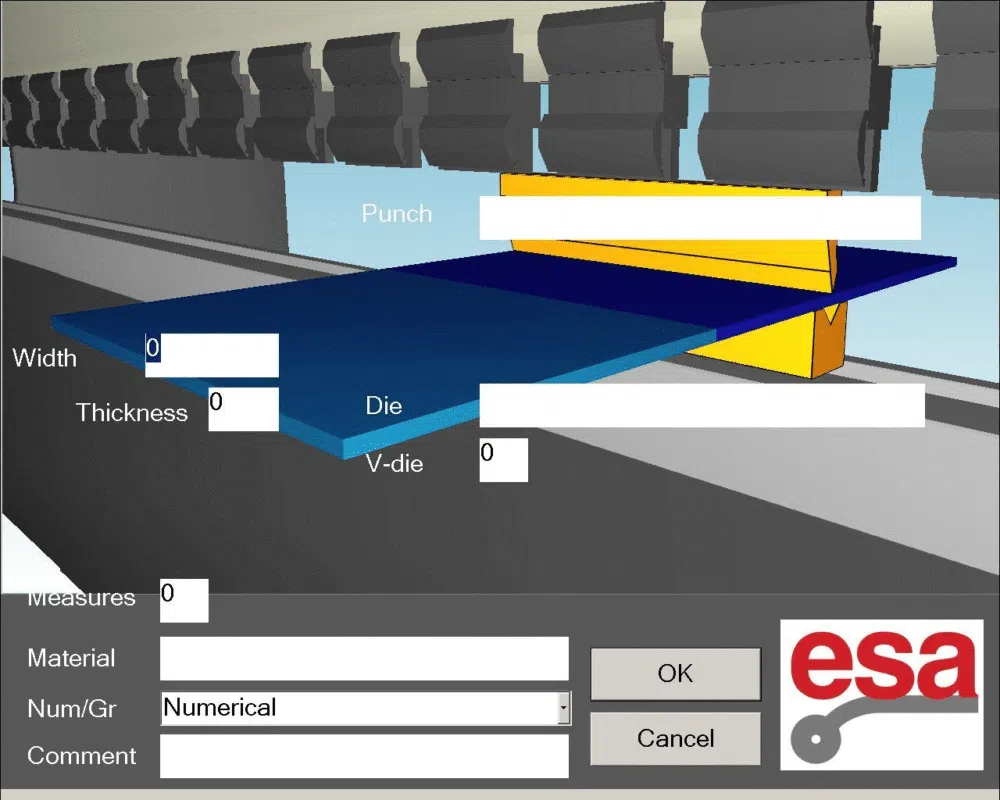

Krok 3: Wprowadzanie parametrów arkusza i materiału

Następnie definiuje się parametry przedmiotu obrabianego:

• Numer gniazda matrycy (wprowadź 1 jeśli kostka ma jedną komorę)
• Szerokość blachy
• Grubość blachy
• Rodzaj materiału i odporność

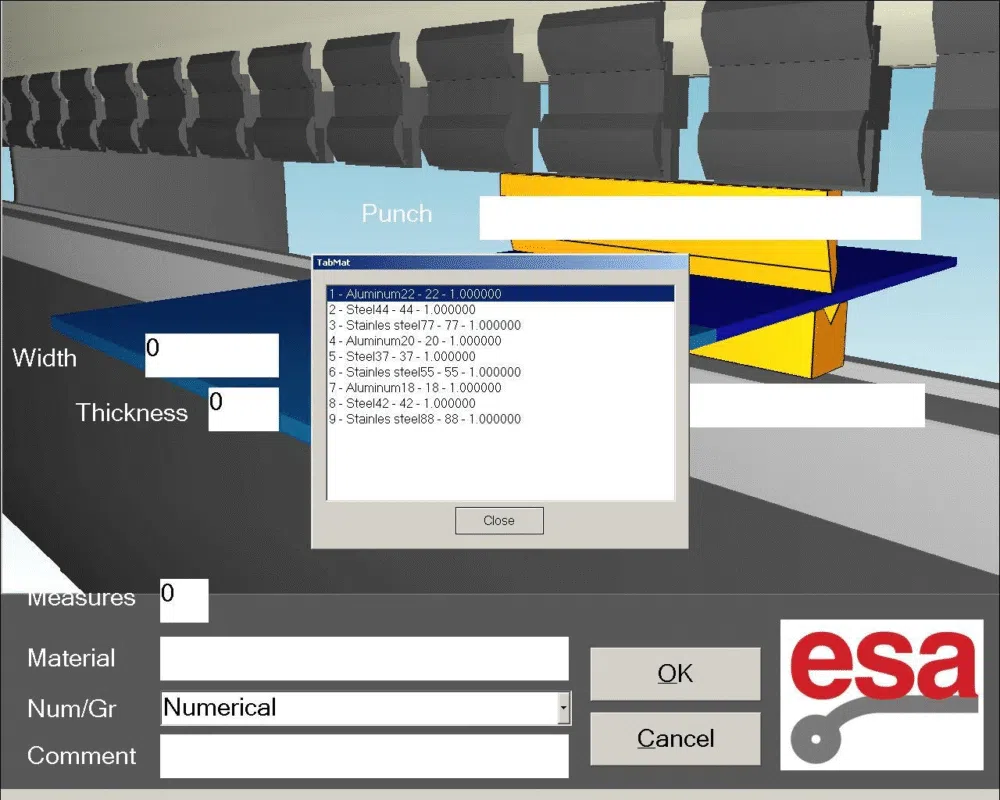

Wybranie pola materiału otwiera Tabelę materiałów, umożliwiając szybki wybór spośród predefiniowanych wartości. Wybrany materiał jest następnie automatycznie wyświetlany w programie.

Potwierdzanie danych programu i dostęp do ustawień

Krok 4: Potwierdzenie danych i otwarcie maski ustawień

Po wprowadzeniu wszystkich danych elementu naciśnij [Potwierdzać] akceptuje informacje i zapewnia bezpośredni dostęp do Maska ustawień.

Z maski Ustawienia:

Taka struktura umożliwia efektywną kontrolę parametrów globalnych i specyficznych dla gięcia.

Ustawianie zakrętów w programie numerycznym ESA S875

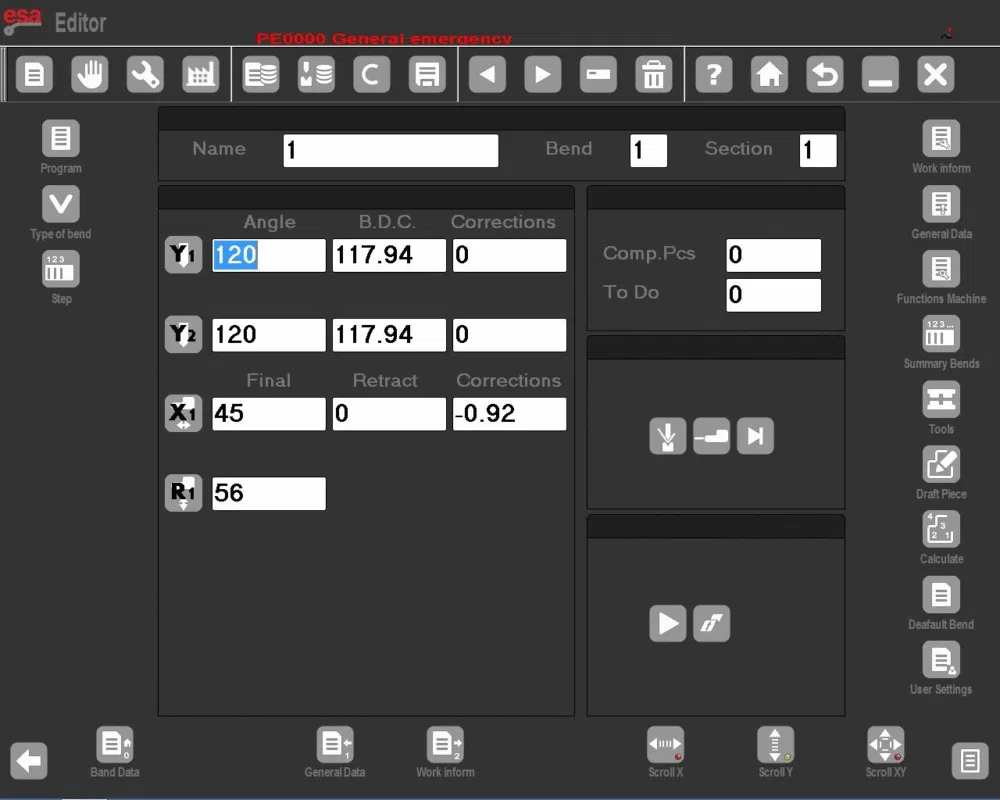

Krok 5: Określanie kąta i długości gięcia

Kursor przesuwa się do pól definicji gięcia, w których każde gięcia musi mieć:

• Wymagany kąt gięcia w Kąt Y1 pole
• Długość gięcia w Ostateczny X1 pole

Pozostałe parametry gięcia, takie jak położenie stempla i korekty, są automatycznie obliczane przez sterownik ESA S875, ale w razie potrzeby można je dostosować ręcznie.

Krok 6: Przeglądanie i zarządzanie danymi dotyczącymi pracy

Aby przejrzeć szczegółowe dane dotyczące gięcia, przejdź do wymaganego gięcia i otwórz Dane robocze okno. Tutaj możesz zobaczyć:

• Absolutny PMS
• PCV I PCL wartości

Po przejrzeniu wyjdź z okna za pomocą [Potwierdzać] powraca operatora do głównego interfejsu programu.

Edycja i ponowne wykorzystanie zagięć w programowaniu numerycznym

Krok 7: Kopiowanie i wstawianie zagięć

Program numeryczny ESA S875 umożliwia elastyczne zarządzanie zagięciami. Zagięcia można kopiować lub wstawiać, aby przyspieszyć programowanie:

Aby wstawić zagięcie przed innym, wybierz [Wprowadź krok] aby zachować prawidłową kolejność gięcia w programie, wstaw gięcie przed innym, wybierz [Wprowadź krok], zapewniając prawidłową kolejność gięcia w programie.

Przejdź do żądanego zakrętu, otwórz menu i wybierz [Kopiuj krok] dodać zagięcie na końcu sekcji

Zaawansowane funkcje w programie numerycznym ESA S875

Definiowanie i korygowanie kalandrowania

Do operacji kalandrowania [Kalendowanie] Funkcję można aktywować z menu programu numerycznego. Operatorzy mogą wprowadzić:

• Kąt kalandrowania
• Promień
• Długość skoku
• Początkowa pozycja zatrzymania

Jeśli kąt końcowy różni się od kąta pożądanego, można wprowadzić korekty. Różnica jest dzielona równomiernie na wszystkie zagięcia, co pozwala uzyskać precyzyjne rezultaty.

Zaciskanie, wybijanie i gięcie stożkowe

Zaawansowane operacje są również obsługiwane w programie numerycznym ESA S875:

• Klinczowanie jest definiowany przez ustawienie kąta Y1 na 0,0 i dostosowanie wartości PMI
• Wybijanie lub formowanie operacje wprowadza się bezpośrednio przez menu i koryguje, regulując dolne punkty martwe
• Łuki stożkowe są tworzone przy użyciu funkcji stożkowej z automatycznym obliczaniem osi X1, X2, Z1 i Z2

Funkcje te umożliwiają wykonywanie złożonych operacji gięcia z dużą dokładnością i wydajnością.

Zapisywanie i aktualizowanie programu numerycznego ESA S875

Krok 8: Zapisywanie, zmiana nazwy i aktualizacja programów

Po zakończeniu wszystkich ustawień można zapisać program numeryczny ESA S875, wpisując nazwę programu i potwierdzając ją.

Ten [Zapisz z nazwą] Funkcja ta pozwala na stworzenie nowej wersji bez nadpisywania oryginalnego programu.

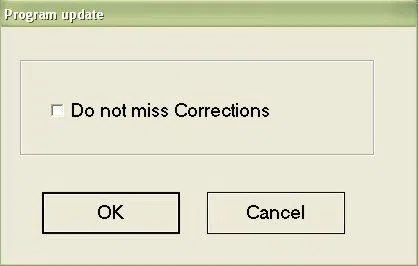

W przypadku zmiany stempla lub matrycy należy zaktualizować program za pomocą [Aktualizacja programu] aby ponownie obliczyć wszystkie wysokości i upewnić się, że gięcie jest dokładne przed uruchomieniem programu.

Często zadawane pytania (FAQ)

Wniosek

Prawidłowe wprowadzenie programu numerycznego ESA S875 jest niezbędne do zapewnienia dokładnych, niezawodnych i powtarzalnych wyników gięcia na prasach krawędziowych CNC. Dzięki przestrzeganiu prawidłowej procedury – utworzeniu nowego programu numerycznego, doborze odpowiedniego stempla i matrycy, wprowadzeniu parametrów arkusza i materiału, zdefiniowaniu kątów i długości gięcia oraz potwierdzeniu wszystkich ustawień – prasy krawędziowe mogą precyzyjnie wykonywać obliczenia, minimalizując błędy wejściowe i poprawiając wydajność produkcji.

Zaawansowane operacje, w tym kalandrowanie, zaciskanie, wybijanie i gięcie stożkowe, są w pełni obsługiwane w ESA S875 Program numeryczny zapewniający elastyczność i precyzję obróbki złożonych detali. Aktualizacja programu po każdej zmianie narzędzia jest kluczowa dla zachowania dokładności i zapewnienia bezpieczeństwa pracy.

Aby uzyskać profesjonalne wskazówki dotyczące konfiguracji programu numerycznego ESA S875, obsługi pras krawędziowych lub rozwiązań gięcia CNC, skontaktuj się z HARSLE, aby uzyskać wsparcie ekspertów. Dostępne są dodatkowe zasoby techniczne i przewodniki dotyczące sterowników ESA S875, które pomogą zoptymalizować wydajność programu i ogólną wydajność produkcji.
