Dokładność tylnego ogranicznika prasy krawędziowej Często prawdziwą przyczyną nagłej niespójności wymiarów gięcia jest nie oprzyrządowanie czy operator, ale raczej błędny dobór narzędzi. Jeśli szukasz jasnych i praktycznych wskazówek, jak utrzymać dokładność tylnego zderzaka prasy krawędziowej przez długi czas, jesteś we właściwym miejscu. Z doświadczenia w hali produkcyjnej wynika, że utrzymanie stabilnej dokładności tylnego zderzaka nie jest jednorazowym zadaniem kalibracyjnym, ale połączeniem prawidłowej konfiguracji maszyny, zdyscyplinowanych, codziennych nawyków, regularnych przeglądów oraz dogłębnej znajomości współdziałania komponentów mechanicznych, systemów serwo i sterowania CNC. W tym artykule krok po kroku przedstawię sprawdzone metody utrzymania dokładności tylnego zderzaka prasy krawędziowej, wyjaśnię najczęstsze przyczyny odchyleń i pokażę, jak prawidłowa konserwacja bezpośrednio chroni spójność gięcia i ogólną wydajność produkcji.

Zrozumienie dokładności tylnego ogranicznika prasy krawędziowej i jego znaczenia

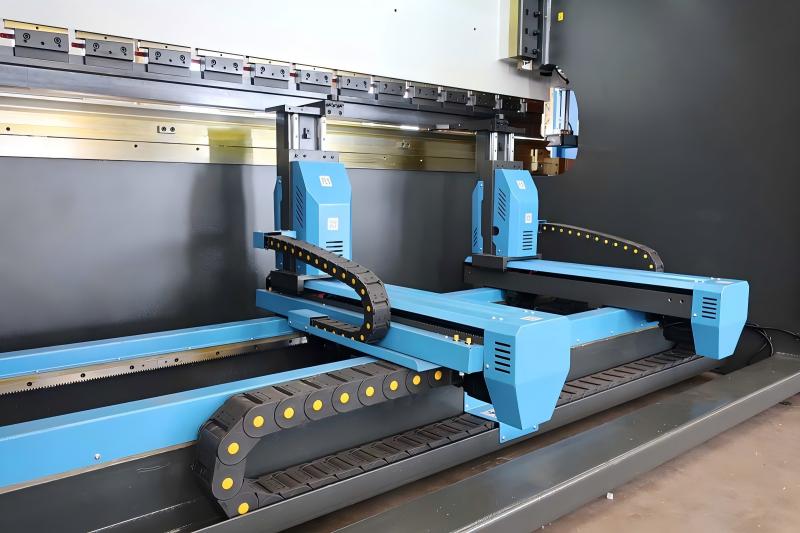

Dokładność tylnego zderzaka prasy krawędziowej odnosi się do precyzji, z jaką tylny zderzak pozycjonuje przedmiot obrabiany względem linii gięcia. Nawet niewielkie odchylenie w osiach X, R lub Z może skutkować błędami wymiarowymi, wybrakowanymi częściami lub koniecznością wielokrotnych regulacji podczas produkcji.

Z mojego doświadczenia wynika, że stabilna dokładność tylnego ogranicznika jest niezbędna do:

• Stała kontrola długości kołnierza
• Powtarzalne wyniki gięcia w produkcji seryjnej
• Skrócony czas próbnego gięcia i konfiguracji
• Większe zaufanie operatorów i programistów

Ignorowanie dokładności tylnego ogranicznika zwykle prowadzi do ukrytych strat: marnotrawstwa materiału, wolniejszych cykli i częstych interwencji operatora.

Jak prawidłowo ustawić ogranicznik prasy krawędziowej

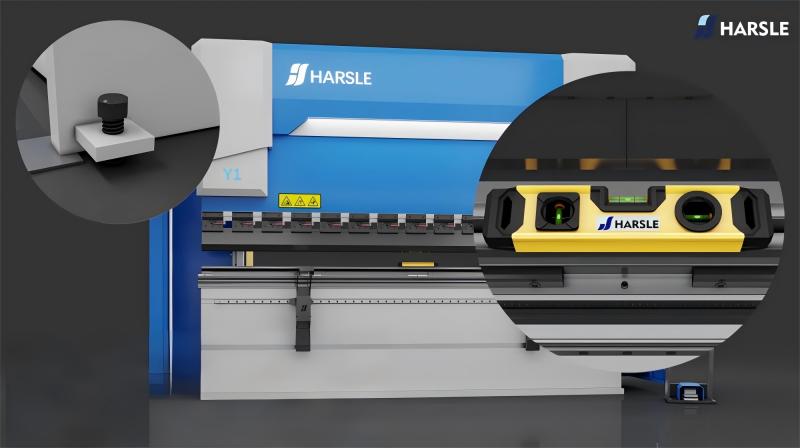

Krok 1: Sprawdzenie wypoziomowania maszyny i stabilności fundamentu

Zanim skupię się na samym zderzaku, zawsze zaczynam od podstaw. Nierówny lub niestabilny fundament może powodować stopniowe rozregulowanie zderzaka. Użyj poziomicy precyzyjnej, aby upewnić się, że łoże i rama prasy krawędziowej są prawidłowo wypoziomowane. Jeśli maszyna z czasem się przesunie lub osiada, dokładność zderzaka nieuchronnie spadnie.

Krok 2: Weryfikacja równoległości belki tylnego zderzaka

Belka zderzaka tylnego musi być równoległa do linii gięcia. Zalecam pomiar odległości między palcami zderzaka tylnego a matrycą w kilku miejscach. Wszelkie odchylenia zazwyczaj wskazują na problemy z rozstawem mechanicznym, luźne elementy mocujące lub zużycie prowadnicy.

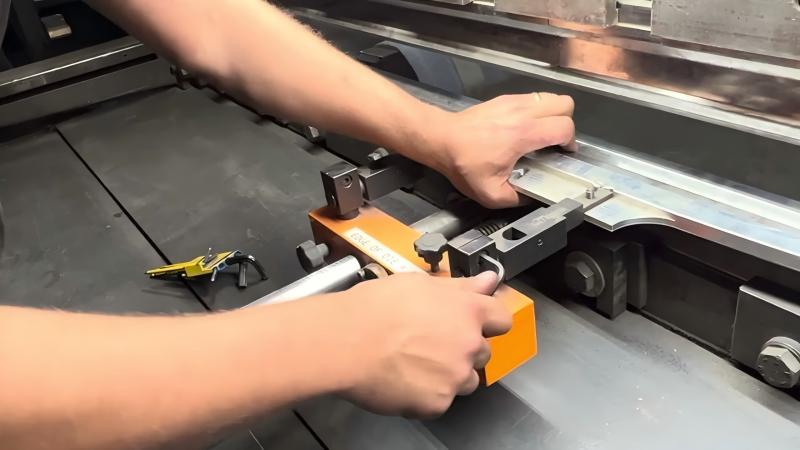

Krok 3: Początkowy Kalibracja tylnego ogranicznika Procedura

Aby skalibrować dokładność tylnego ogranicznika prasy krawędziowej, zazwyczaj:

• Przesuń ogranicznik tylny do znanej pozycji odniesienia
• Zmierz rzeczywistą odległość za pomocą linijki stalowej lub suwmiarki cyfrowej
• Porównaj zmierzoną wartość z wyświetlaczem CNC
• W razie potrzeby zastosuj wartości kompensacji w systemie sterowania

Ten krok zapewnia, że zaprogramowane wymiary odpowiadają rzeczywistemu położeniu.

Codzienne praktyki konserwacyjne chroniące dokładność tylnego ogranicznika

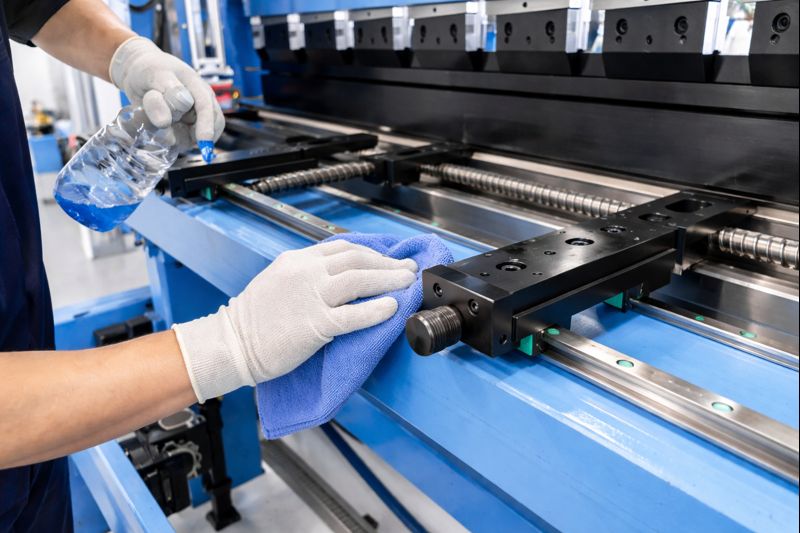

Rutynowe czyszczenie prowadnic i śrub tylnego ogranicznika

Jednym z najczęstszych problemów, z jakimi się spotykam, jest zanieczyszczenie. Kurz, drobinki metalu i resztki oleju mogą gromadzić się na prowadnicach i śrubach kulowych, zwiększając opór i błędy pozycjonowania. Codzienne czyszczenie niepozostawiającą włókien ściereczką pomaga utrzymać płynny ruch i precyzyjne pozycjonowanie.

Smarowanie ruchomych elementów

Prawidłowe smarowanie zmniejsza tarcie i zużycie układu przekładniowego z tylnym zderzakiem. Zawsze zalecam stosowanie środka smarnego zalecanego przez producenta i przestrzeganie ustalonych odstępów między smarowaniami. Nadmierne smarowanie może być równie szkodliwe, jak zaniedbanie.

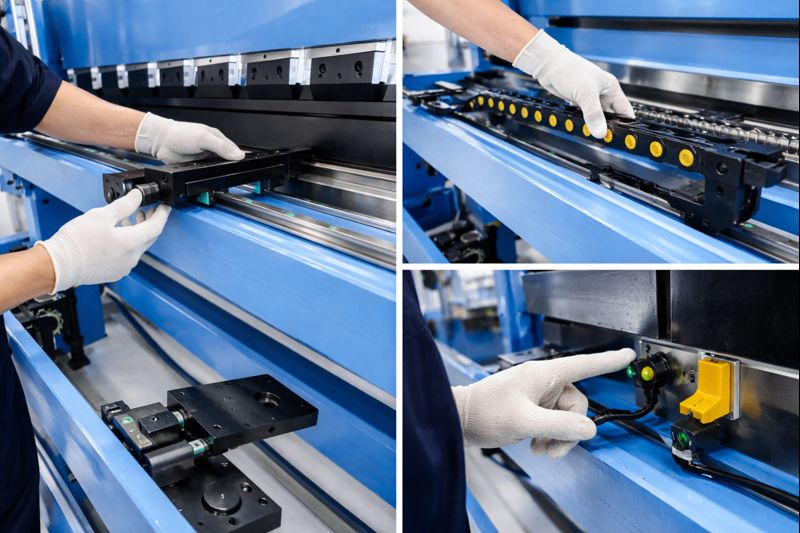

Kontrola wizualna przed produkcją

Przed każdą zmianą radzę operatorom dokonać wizualnej kontroli:

• Palce tylnego ogranicznika pod kątem zgięcia lub uszkodzeń spowodowanych uderzeniem
• Prowadnice kablowe zapewniające płynny ruch
• Czujniki i wyłączniki krańcowe przeszkód

Te proste kontrole często zapobiegają problemom z dokładnością zanim wpłyną one na produkcję.

Okresowa kontrola i regulacja mechaniczna

Sprawdzanie śrub kulowych i prowadnic liniowych

Z biegiem czasu śruby kulowe i prowadnice liniowe mogą ulegać luzom lub nierównomiernemu zużyciu. Sugeruję sprawdzenie luzu osiowego i nasłuchiwanie nietypowych dźwięków podczas ruchu zderzaka. Wczesne wykrycie pozwala na regulację lub wymianę, zanim dokładność ulegnie pogorszeniu.

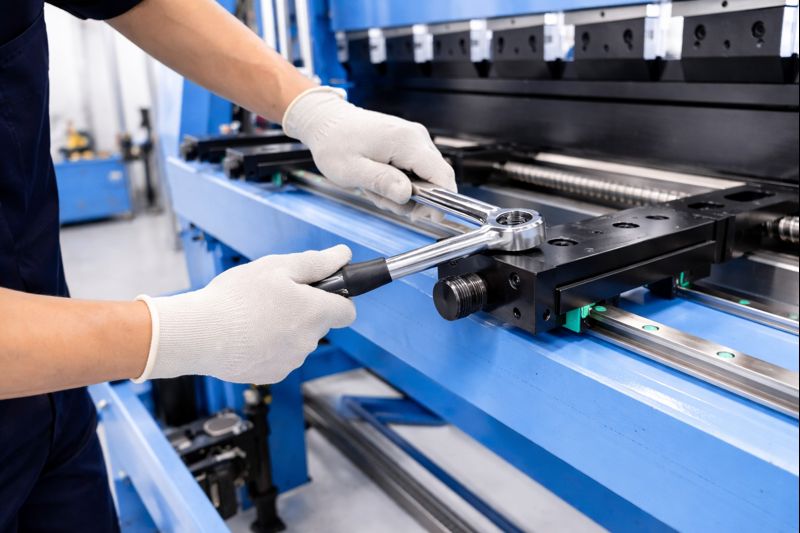

Dokręcanie elementów złącznych i elementów konstrukcyjnych

Luźne śruby w ramach tylnego zderzaka lub mocowaniach silnika mogą powodować mikroruchy, trudne do wykrycia, ale katastrofalne w skutkach dla dokładności. Okresowe kontrole momentu obrotowego to niewielki wysiłek, ale bardzo opłacalny.

Wyrównywanie palców tylnego ogranicznika w celu powtarzalnego pozycjonowania

Niewłaściwie ustawione palce mogą powodować nierównomierny kontakt z przedmiotem obrabianym. Zazwyczaj sprawdzam ustawienie palców za pomocą liniału i upewniam się, że kontakt jest równomierny na całej szerokości gięcia.

Czynniki elektryczne i CNC wpływające na dokładność tylnego zderzaka

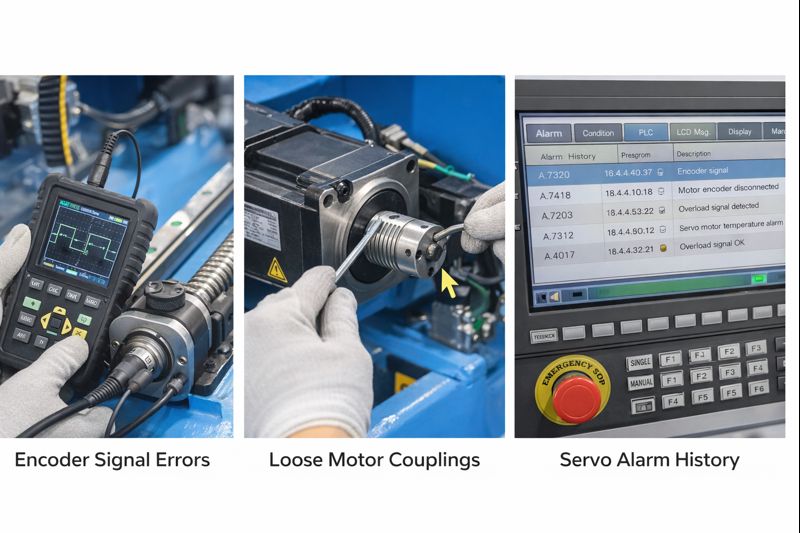

Stan serwomotoru i enkodera

Dokładność tylnego zderzaka prasy krawędziowej w dużej mierze zależy od serwomotorów i enkoderów. Jeśli pozycjonowanie staje się niestabilne lub niespójne, zawsze sprawdzam:

• Błędy sygnału enkodera
• Luźne sprzęgła silnika
• Historia alarmów serwa

Elementy te mają bezpośredni wpływ na precyzję pozycjonowania.

Weryfikacja i kompensacja parametrów CNC

Nowoczesne systemy CNC umożliwiają kompensację zderzaka tylnego w oparciu o rzeczywiste pomiary. Okresowa kontrola tych parametrów zapewnia prawidłową korektę rozszerzalności cieplnej, zużycia i zmian mechanicznych.

Najczęstsze przyczyny problemów z dokładnością tylnego ogranicznika

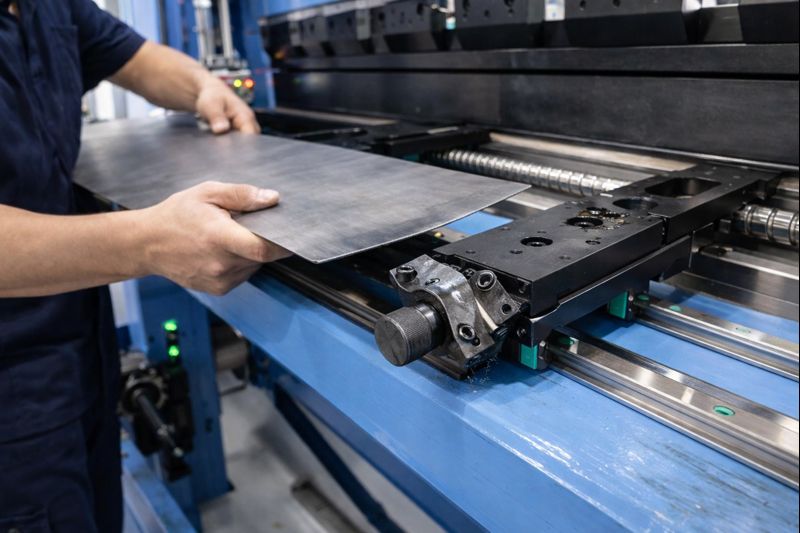

Obsługa operatora i uszkodzenia powstałe w wyniku kolizji

Przypadkowe kolizje z ciężkimi przedmiotami obrabianymi są częstą przyczyną odchylenia zderzaka tylnego. Nawet drobne uderzenia mogą zgiąć palce lub zmienić ustawienie. Odpowiednie przeszkolenie operatora i zabezpieczenie przed kolizjami pomagają zapobiec temu problemowi.

Brak konserwacji zapobiegawczej

Z mojego doświadczenia wynika, że większość problemów z dokładnością tylnego zderzaka wynika z zaniedbań, a nie z wad konstrukcyjnych. Zaniedbane smarowanie, ignorowanie zużycia i opóźnione kontrole ostatecznie ujawniają się jako błędy wymiarowe.

Czynniki środowiskowe i zmiany temperatury

Wahania temperatury mogą powodować rozszerzalność materiału i wpływać na spójność pomiarów. W zastosowaniach wymagających wysokiej precyzji, umożliwienie maszynie osiągnięcia stabilności termicznej przed kalibracją poprawia dokładność.

Często zadawane pytania

Wniosek

Utrzymywanie Prasa krawędziowa Dokładność tylnego ogranicznika to ciągły proces oparty na prawidłowej konfiguracji, zdyscyplinowanej codziennej konserwacji, okresowych kontrolach i prawidłowej kalibracji CNC. Utrzymując czystość prowadnic, smarowanie komponentów i weryfikację parametrów, można zapobiec większości problemów z dokładnością, zanim zakłócą one produkcję. Stała dokładność zderzaka tylnego nie tylko poprawia jakość części, ale także oszczędza czas, materiały i wysiłek operatora. Jeśli potrzebujesz profesjonalnego doradztwa, wsparcia w zakresie kalibracji lub chcesz dowiedzieć się więcej o optymalizacji wydajności prasy krawędziowej, skontaktuj się z zespołem technicznym HARSLE lub zapoznaj się z naszą dokumentacją konserwacyjną.
