Проблемы с выравниванием угла гиба могут привести к неравномерной гибке и низкому качеству результатов. Узнайте, как правильно выровнять ЧПУ. листогибочный пресс для достижения точных и аккуратных изгибов каждый раз.

В этой статье приведены пошаговые инструкции по выравниванию угла изгиба на Листогибочный пресс с ЧПУПравильное выравнивание обеспечивает стабильно высокое качество гибки, помогая вам добиться наилучших результатов и минимизировать количество ошибок. Давайте рассмотрим методы и настройки, необходимые для точного выравнивания угла гибки на вашем листогибочном прессе с ЧПУ для достижения оптимальной производительности.

Выровняйте угол гибки листогибочного пресса с ЧПУ

Я могу помочь вам с общей процедурой регулировки угла гиба листогибочного пресса с ЧПУ путём регулировки синхронизирующего штока. Вот шаги, которые вам нужно выполнить:

● Понимание синхронизирующего стержня: Синхронизирующий шток является важнейшим компонентом листогибочного пресса, который обеспечивает синхронное движение обеих сторон цилиндра, сохраняя параллельность в процессе гибки.

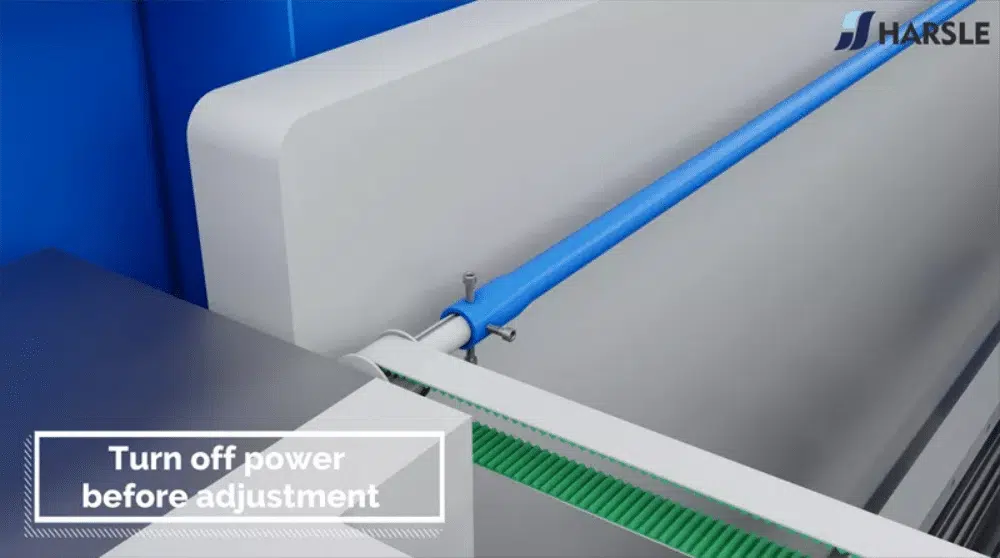

● Безопасность прежде всего: Перед выполнением любых регулировок убедитесь, что листогибочный пресс выключен и отсоединен от источника питания. Также используйте соответствующие средства защиты, такие как перчатки и защитные очки.

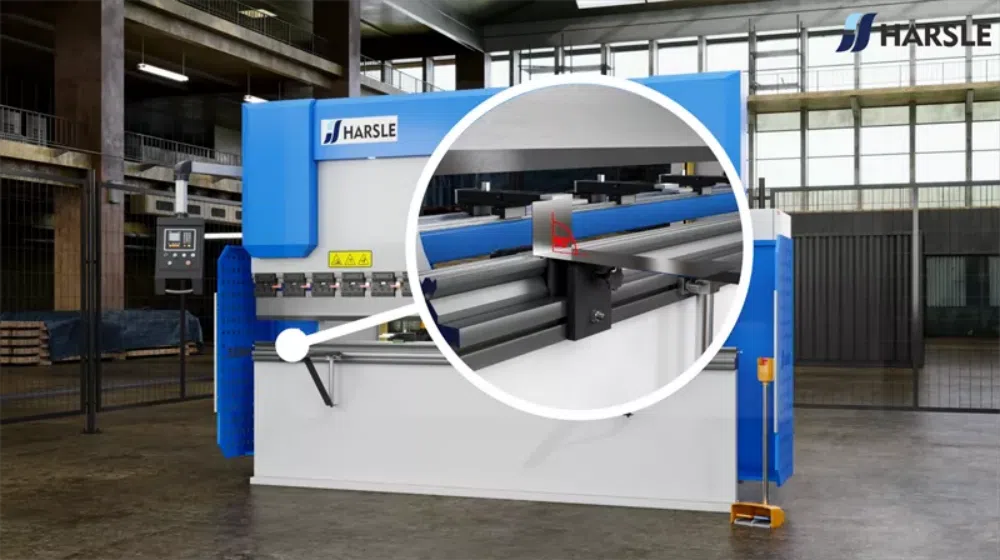

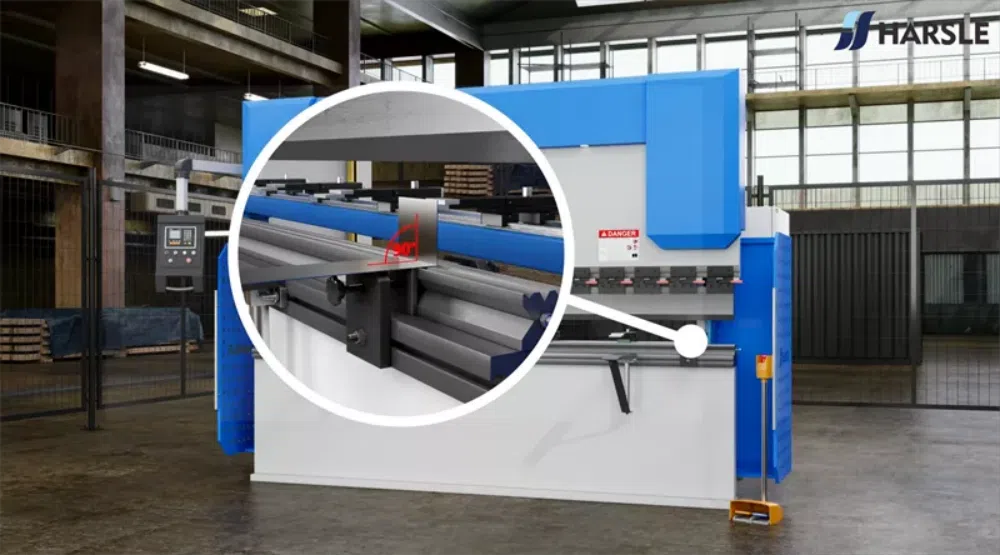

● Измерьте угол изгиба: Подложите две небольшие пластины под цилиндры с обеих сторон и дважды согните их по одной и той же программе, измеряя угол изгиба. На анимации видно, что левая сторона угла изгиба на 2 градуса больше правой. Это послужит отправной точкой для корректировки.

● Доступ к синхронизирующему стержню: В зависимости от конструкции вашего листогибочного пресса вам может потребоваться доступ к синхронизирующему штоку из разных точек.

● Процедура корректировки:

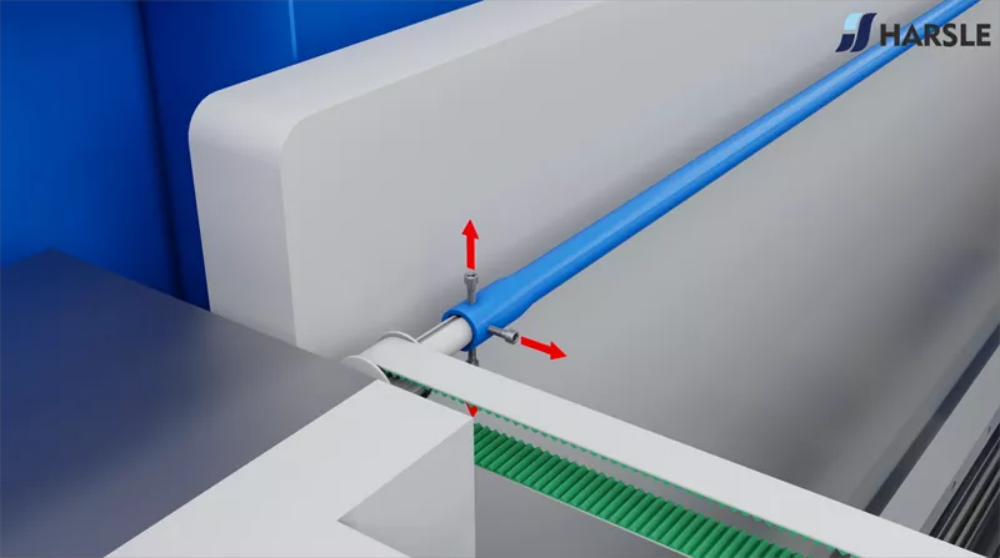

Ослабьте 3 болта на меньшей угловой стороне синхронизирующей штанги. Это позволит вам отрегулировать её.

Поворот синхронизирующего рычага против часовой стрелки увеличивает глубину гибки, а значит, и угол гибки. Обычно величина перемещения составляет 0,1 мм за один оборот против часовой стрелки, в зависимости от толщины сгибаемого листа и размера канавки. Если канавка имеет размер V16, а гибка производится из листа толщиной 1,8 мм, угол, контролируемый поворотом синхронизирующего рычага на один оборот, составляет около 1 градуса. После регулировки необходимо натянуть три ремня на штоке.

В это время мы синхронизируем вращение стержня против часовой стрелки на два оборота, при этом глубина изгиба увеличивается, угол изгиба уменьшается.

● Проверьте настройку: После регулировки синхронизирующего штока выполните пробный изгиб, используя отрезок ненужного материала. Снова измерьте угол изгиба, чтобы убедиться, что он соответствует вашим требованиям.

● При необходимости выполните тонкую настройку: Если выравнивание угла изгиба по-прежнему некорректно, выполните дальнейшую регулировку синхронизирующего стержня, пока не будет достигнут нужный угол.

● Закрепите корректировки: Как только вы будете удовлетворены выравниванием угла изгиба, затяните болты или закрепите гидравлические цилиндры, чтобы предотвратить перемещение синхронизирующего штока во время работы.

● Окончательная проверка: Перед возобновлением нормальной работы еще раз проверьте все регулировки и убедитесь, что листогибочный пресс работает правильно.

● Регулярное обслуживание: Периодически проверяйте и при необходимости регулируйте синхронизирующий стержень, чтобы поддерживать точные углы изгиба с течением времени.

Видеодемонстрация

В этом видео рассказывается, как исправить углы гибки на листогибочном прессе с ЧПУ. Если при проверке углов гибки с каждой стороны станка результаты различаются, вы можете следовать видеоинструкции, чтобы узнать, как устранить проблему.
