Эффективное управление инструментами крайне важно для оптимизации работы станков с ЧПУ. Если вам нужна информация об управлении инструментами в системе CYBELEC CybTouch 12, вы обратились по адресу. В этой статье я дам вам практические советы по управлению инструментами в системе CybTouch 12, которые помогут повысить эффективность и точность металлообработки. Независимо от того, новичок ли вы в этой системе или хотите усовершенствовать свои навыки, это руководство предоставит вам знания, необходимые для максимального использования возможностей управления инструментами.

Введение

CYBELEC CybTouch 12 Управление инструментами позволяет создавать и настраивать станки, которые критически важны для точных расчётов гибки. После настройки и выбора пуансона и матрицы можно указать желаемый угол гибки и длину фланца (L). Затем система CybTouch 12 рассчитывает положения осей X и Y, необходимые для гибки, обеспечивая точность ваших операций.

Удары

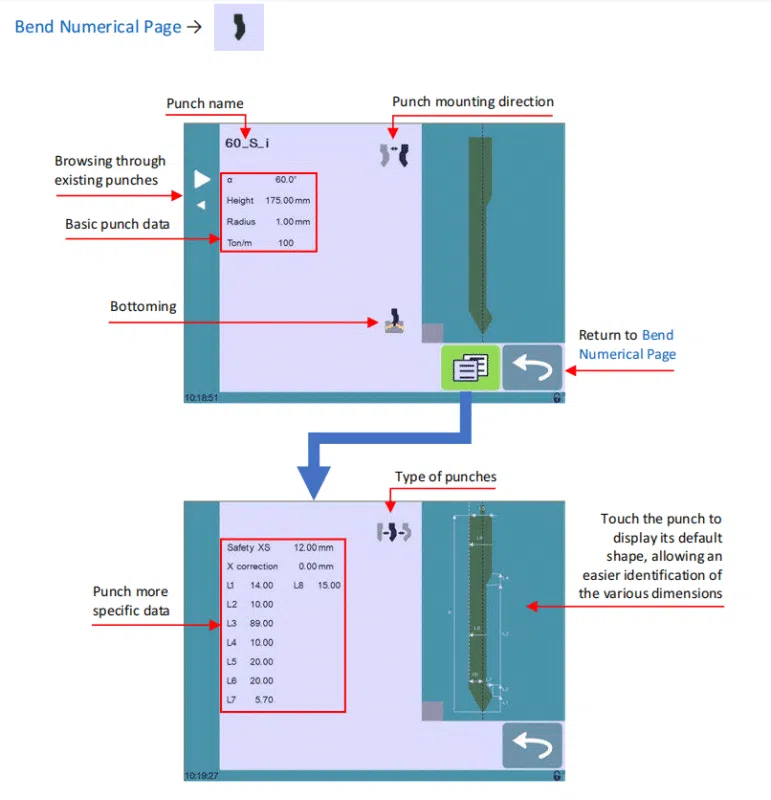

Инструкции по настройке:

Чтобы выбрать пуансон, просто просмотрите существующие пуансоны в вашей библиотеке с помощью кнопок со стрелками, а затем вернитесь к Изгиб числовой страницы.

Как создать или модифицировать пуансон?

Если пуансон ещё не создан, у него не будет имени (отображается ???). Если пуансон уже существует, будет выбран последний использованный пуансон, в данном случае 60_S_i (изменения не изменят существующий пуансон, так как будут сохранены под другим именем).

1. Коснитесь значка перфорации, чтобы получить доступ к сведениям о перфорации.

2. Введите основные характеристики (α (угол пуансона), Высота, Радиус и Тонн/м) для создания нового пуансона.

3. Коснитесь Направление монтажа пуансона кнопка для переворачивания пуансона при необходимости.

4. Выберите Дно значок, определяющий инструмент как устойчивый к проседанию.

5. Коснитесь Меню кнопку для отображения страницы «Дополнительно».

6. Выберите тип пуансона (прямой, обычный или с изогнутой шеей) с помощью Тип пуансонов икона.

7. Введите более точные размеры L1–Lx, руководствуясь графическим представлением в правой части экрана. Прикосновение к этому изображению откроет представление инструмента по умолчанию, что упростит определение различных размеров.

Размеры L1–Lx такие же, как у PC 1200, DNC 880S и ModEva. Если вы используете те же инструменты, распечатайте их с PC 1200, чтобы легко запрограммировать их в CybTouch. Конечно, подумайте о том, чтобы дать тем же инструментам одинаковые имена.

8. Введите следующие значения:

• Безопасность XS: Безопасное расстояние между инструментом и задним упором по оси X.

• X-коррекция: Если пуансон не идеально выровнен.

Для сохранения инструмента требуется пароль 2-го уровня.

10. Коснитесь названия пуансона (здесь 60_S_i).

11. Прикосновение Сохранить удар перезаписать существующий инструмент или Сохранить удар как если вы хотите сохранить свой инструмент под другим именем.

12. Введите название нового пуансона с помощью буквенно-цифровой клавиатуры.

Мы рекомендуем вам следовать правилам именования, изложенным в Инструменты именования.

Дии

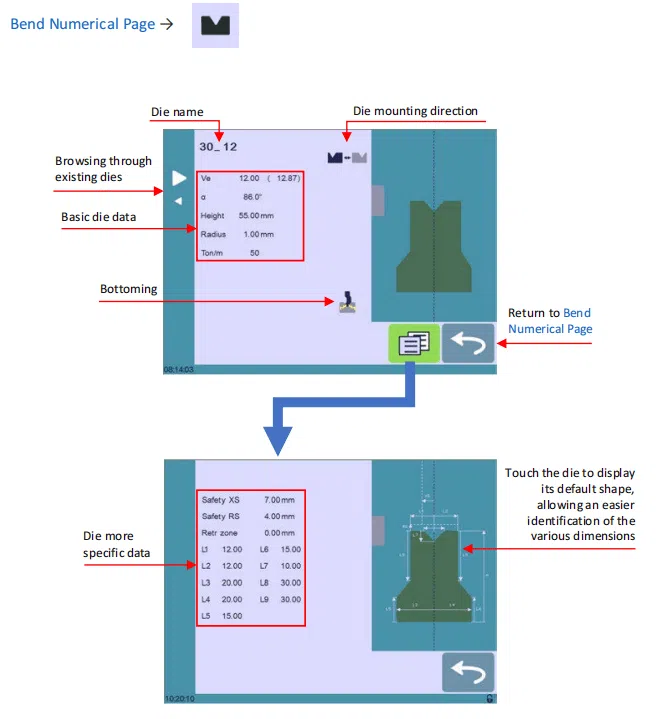

Инструкции по настройке:

Выбор штампа аналогичен выбору пуансона: просто просмотрите имеющиеся штампы в вашей библиотеке с помощью кнопок со стрелками, а затем вернитесь к Изгиб числовой страницы.

Как создать или модифицировать кубик?

Если кубик еще не создан, у кубика не будет имени. (??? (отображается). Если кубик уже существует, то будет выбран последний использованный кубик, здесь 30_12 (изменения не изменят существующий штамп, поскольку они будут сохранены под другим именем).

2. Введите основные характеристики (Ве (ширина штампа), α, Высота, Радиус и Тонн/м) для создания нового штампа.

3. Коснитесь Направление монтажа штампа кнопку, чтобы перевернуть кубик, если необходимо.

4. Выберите Дно значок, определяющий инструмент как устойчивый к проседанию.

5. Коснитесь МЕНЮ кнопку, чтобы отобразить Дополнительная страница.

6. Введите более точные размеры L1–Lx, руководствуясь графическим представлением в правой части экрана. Прикосновение к этому изображению отобразит стандартное представление инструмента, что упрощает определение различных размеров.

Размеры L1–Lx такие же, как у PC 1200, DNC 880S и ModEva. Если вы используете те же инструменты, распечатайте их с PC 1200, чтобы легко запрограммировать их в CybTouch. Конечно, подумайте о том, чтобы дать тем же инструментам одинаковые имена.

7. Введите следующие значения:

• Безопасность XS: Безопасное расстояние между инструментом и задним упором по оси X.

• Безопасность RS: Безопасное расстояние между инструментом и задним упором для оси R.

• Зона возврата: Зона ретракции.

Для сохранения инструмента требуется пароль 2-го уровня.

9. Коснитесь названия кубика (здесь 30_12).

10. Прикосновение Сохранить умирать перезаписать существующий инструмент или Сохранить как если вы хотите сохранить свой инструмент под другим именем.

11. Введите название нового штампа с помощью буквенно-цифровой клавиатуры.

Мы рекомендуем вам следовать соглашениям об именовании, изложенным в разделе «Инструменты именования».

Инструменты именования

Для эффективного управления инструментами CYBELEC CybTouch 12 рекомендуется использовать систему наименований для инструментов. Простое правило наименования поможет вам точно идентифицировать каждый пуансон или матрицу по его названию. В зависимости от ваших конкретных потребностей вы можете установить дополнительные правила наименования пуансонов и матриц для дальнейшей организации и повышения эффективности.

Удары

Имя пуансона следует составлять следующим образом: сначала его угол, затем его тип, а затем является ли он перевернутым или нет.

Следуя этим правилам, вот несколько примеров названий пуансонов: 90_N_i, 60_G, 30_S, и так далее, и тому подобное.

Умирает

Название игральной кости должно быть составлено примерно таким же образом: сначала ее ширина (размер V), затем ее угол, а затем то, перевернута она или нет.

Ниже приведены несколько примеров названий штампов, соответствующих этим правилам: 12_86_i, 16_86, 20_30, и так далее, и тому подобное.

Задние датчики

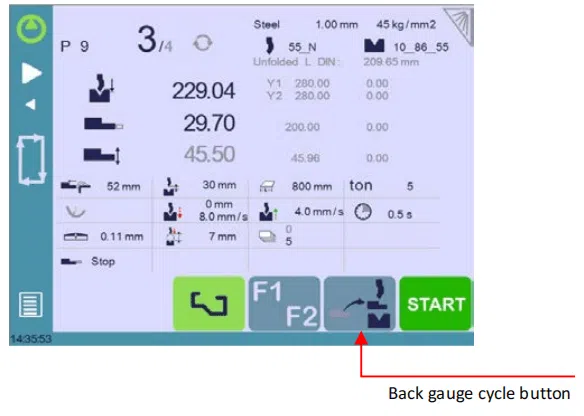

Если вы управляете инструментами с помощью CYBELEC CybTouch 12 и вам необходимо поработать с задними упорами станка, функция цикла задних упоров может оказаться полезной. Эта функция позволяет полностью выдвинуть задние упоры вперёд, что позволяет безопасно выполнять регулировку, не помещая руки между инструментами.

Однако следует учитывать, что эта функция не всегда может быть доступна, поскольку ее видимость зависит от конфигурации машины и статуса индексации.

Инструкции по настройке:

Часто задаваемые вопросы (FAQ)

Заключение

Эффективный CYBELEC CybTouch 12 Управление инструментами включает в себя понимание функций системы, организацию библиотеки инструментов, а также постоянное поддержание и обновление конфигураций для оптимальной производительности. Внедрение этих советов поможет вам оптимизировать рабочий процесс и сократить количество ошибок при работе с ЧПУ.
