При работе со сложными операциями на листогибочном прессе крайне важно понимать возможности настройки в режиме станка DELEM DA-66S. Если вы ищете именно то, что можно настроить в режиме станка DELEM DA-66S, вы обратились по адресу.

Я расскажу вам о важнейших аспектах настройки этой мощной системы управления, чтобы вы могли в полной мере использовать её возможности для оптимизации своих проектов по металлообработке. Независимо от того, являетесь ли вы опытным оператором или новичком в этой технологии, это руководство предоставит вам всю необходимую информацию.

Введение

Интерфейс режима машины DELEM DA-66S разработан для удобной навигации, что имеет решающее значение для эффективной настройки машины.

Режим «Машина» элемента управления, который можно найти на панели навигации, обеспечивает доступ к элементам конфигурации машины и конкретным характеристикам машины, которые влияют на общие расчеты и поведение машины.

Настройки распределены по нескольким вкладкам, расположенным сбоку экрана, что позволяет логически организовать различные темы. В следующих разделах рассматриваются доступные вкладки и подробности настроек.

Навигация по вкладкам осуществляется простым касанием и выбором нужного элемента для настройки. Поскольку вкладок может быть больше, чем помещается на экране в одном представлении, перетаскивание вкладок по вертикали позволяет просматривать и выбирать все доступные вкладки.

Давайте углубимся в эту тему и узнаем все, что вам нужно знать об этой мощной системе управления.

Программирование перфорации

На этой вкладке можно программировать пуансоны, используемые в машине. Можно добавлять новые пуансоны, а также редактировать, копировать, переименовывать и удалять существующие.

Вид

На главной странице отображается список доступных пуансонов. С помощью функции «Просмотр», аналогично режиму «Продукты», можно выбрать различные виды. Помимо стандартного вида «Обычный», доступны также «Графический» и «Графический пяточный».

Графический каталог

В графическом виде показана геометрия инструментов, а также их основные свойства.

Графический каталог пуансонов с каблуками

В графическом виде каблука отображается геометрия инструментов, а также свойства каблука.

Создать новый удар

Чтобы начать настройку нового пуансона в режиме станка DELEM DA-66S, нажмите кнопку «Новый» в библиотеке. Это инициирует процесс, в котором вы сможете использовать инструменты программирования и черчения, доступные в системе управления. Начните с программирования формы пуансона и присвоения ему уникального идентификатора.

Выбор формы

Выбор правильной формы пуансона имеет решающее значение для достижения желаемого результата гибки. Возможны следующие варианты:

• Стандартный перфоратор: Идеально подходит для гибки на воздухе и базовых работ по выравниванию дна.
• Пробойник для подгиба кромки: Разработан с плоским дном для особых изгибов подола.
• Air + Hem Bend Punch: Подходит как для воздушных изгибов, так и для функций подгибки.
• Пуансон большого радиуса: Идеально подходит для создания изгибов большого радиуса.

Каждая форма выполняет определенные функции в машинном режиме DELEM DA-66S, поэтому выбирайте на основе своих эксплуатационных потребностей.

Присвоение идентификатора

Каждый пуансон должен иметь уникальный идентификатор длиной до 25 символов. Это может быть комбинация цифр и букв, обеспечивающая лёгкое распознавание и управление в библиотеке инструментов.

После программирования формы и идентификатора нажмите «Принять», чтобы перейти к параметрам инструмента. Система предложит вам указать свойства инструмента, в первую очередь сосредоточившись на его размерах.

Использование импорта DXF

Для более сложных форм может быть полезна дополнительная функция импорта DXF-файлов. Если у вас установлена эта опция, вы можете импортировать формы пуансонов непосредственно из DXF-файлов, что упрощает процесс настройки для сложных конструкций.

Стандартный пуансон

Высота

Начните с установки высоты инструмента. Это критически важный параметр, поскольку он напрямую влияет на расчёт глубины гибки, что обеспечивает точность гибки.

Угол

Угол наклона кончика пуансона должен быть точно настроен для соответствия желаемому изгибу.

Радиус

Радиус острия пуансона. Это значение будет использоваться в качестве внутреннего радиуса гибки, если значение этого радиуса больше внутреннего радиуса, полученного в результате процесса гибки.

Ширина

Правильная настройка ширины инструмента имеет важное значение для программирования точных гибов.

Сопротивление

Установите максимально допустимое усилие на инструменте, чтобы защититься от перенапряжения во время гибочных операций.

Ориентация пуансона на экране

Убедитесь, что пуансон правильно ориентирован на экране. Обычно правая сторона инструмента — это сторона заднего упора.

Рисунок

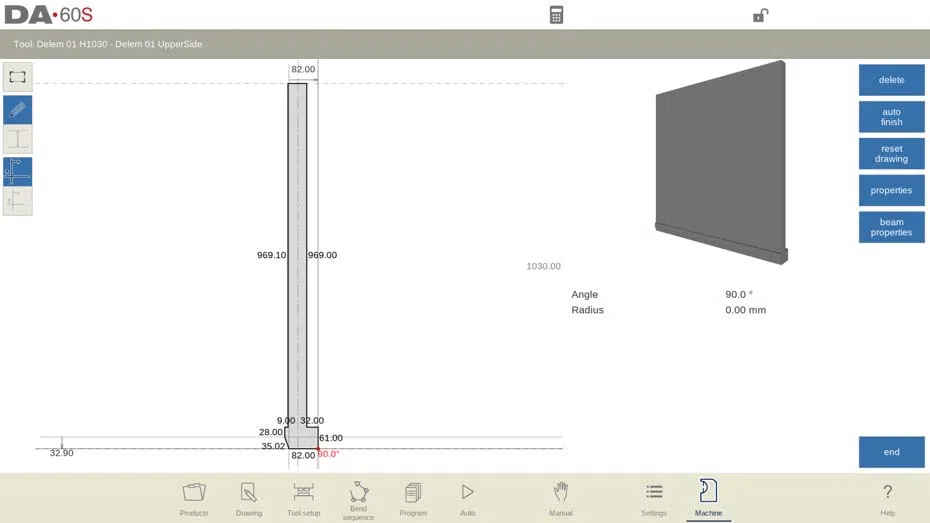

Используйте возможности черчения для создания профилей инструментов. Введите значения угла и длины линии, чтобы построить контур инструмента.

Точка монтирования (опционально программируемая)

Определите точку крепления пуансона на чертеже. Эта точка указывает место крепления пуансона к балке пресса или адаптеру.

Функции рисования

Следующие функции доступны во время рисования. Воспользуйтесь такими функциями, как «Удалить линию», «Автозавершение», «Сброс чертежа» и «Перезагрузить чертеж», чтобы улучшить или изменить конструкцию инструментов.

• Удалить строку

Чтобы удалить сегмент линии.

• Автофиниш

Автоматическое завершение контура инструмента до его верхней части.

• Сбросить рисунок

Для сброса запрограммированного чертежа инструмента до базовой, первоначальной формы при создании нового пуансона.

• Перезагрузить рисунок

Для перезагрузки запрограммированного чертежа инструмента до базовой, первоначальной формы при замене существующего пуансона.

• Характеристики

Чтобы изменить определенные свойства линии или угла, добавьте или удалите радиус, измените длину и т. д. Например, можно добавить радиус в контур инструмента.

Загиб может быть частью свойств линий. В пределах формы инструмента поверхность может быть назначена загибающей. Это позволит инструменту выполнять операцию загибания.

Свойства инструмента

Для изменения общих данных и описания инструмента.

• Описание

Описание инструмента в режиме станка DELEM DA-66S позволяет использовать до 25 символов для его идентификации или описания. Эта функция облегчает быструю идентификацию и выбор инструмента из библиотеки.

• Сопротивление

Установите максимально допустимое усилие на инструменте для обеспечения безопасной и эффективной работы. Правильная настройка этого параметра в режиме станка DELEM DA-66S предотвращает повреждение инструмента и повышает производительность.

• Тип поддержки

Настройте тип опоры для установки пуансонов разной высоты в режиме станка DELEM DA-66S. Это обеспечивает точность высоты инструмента и положения по оси Y. Доступны варианты «крепление на головке» или «крепление на плече».

При выборе варианта «крепление на плечо» положение оси Y рассчитывается исходя из стандартной высоты инструмента. Это настройка по умолчанию.

Если выбран вариант «на голове», вносится поправка в расчеты по оси Y.

• Предпочтительный

При настройке режима машины DELEM DA-66S одним из важнейших шагов является настройка предпочтительных инструментов для ваших задач гибки.

• Адаптер по умолчанию

Ещё одна полезная настройка режима станка DELEM DA-66S — назначение адаптеров по умолчанию часто используемым инструментам. При регулярном использовании определённой комбинации инструмента и адаптера назначение адаптера по умолчанию упрощает рабочий процесс. Каждый раз при выборе инструмента адаптер по умолчанию загружается автоматически, что сокращает время настройки и снижает вероятность ошибок.

Размеры каблука

Ширина: Ширина пятки.

Высота 1: Высота1 каблука.

Высота 2: Высота2 каблука.

Радиус: Радиус в пяточном сегменте.

Высота 1 и высота 2 не влияют на высоту инструмента, которую вы запрограммировали ранее.

Редактировать удар

Чтобы отредактировать существующий инструмент, коснитесь его в библиотеке. Инструмент появится на экране и его можно будет редактировать с помощью инструментов рисования.

Пробойник для подгиба кромки

Настройка пуансона для гибки кромки в режиме станка DELEM DA-66S требует внимания к деталям и точной настройки для обеспечения оптимальной производительности листогибочного пресса. Ниже представлено пошаговое руководство, которое поможет вам в этом процессе.

Шаг 1: Определите высоту инструмента

Во-первых, крайне важно определить общую высоту инструмента для пробивки кромки. Высота — критически важный параметр, поскольку она будет использоваться при расчёте глубины гибки в режиме станка DELEM DA-66S.

Шаг 2: Запрограммируйте ширину подгибки

Следующий шаг — настройка ширины кромки. Это ширина инструмента, которую вы запрограммируете в режиме станка DELEM DA-66S. Точное определение этой ширины крайне важно для эффективной кромкования, особенно при работе с листами разных размеров.

Шаг 3: Установите отверстие для загрузки кромки

Отверстие для подачи кромки имеет решающее значение для размещения изделия во время гибки. В зависимости от конструкции вашего станка запрограммируйте положение отверстия для пуансона. Это положение должно соответствовать двойной толщине листа, обеспечивая лёгкое позиционирование материала без помех, что минимизирует время настройки и вероятность ошибок.

Шаг 4: Обеспечение устойчивости к загибанию

Наконец, настройте сопротивление гибке, которое определяет максимально допустимое усилие, прилагаемое к инструменту во время гибки. Правильная настройка этого усилия предотвращает повреждение инструмента и обеспечивает качество гибки.

После ввода этих типовых значений вы можете использовать режим станка DELEM DA-66S для создания точных чертежей инструментов. Используйте возможности чертежа, вводя значения углов и длины линий. Доступные инструменты для штрихового рисования аналогичны тем, которые используются при черчении изделий, что обеспечивает плавный переход для пользователей, знакомых с этими инструментами.

Пробойник для сгиба подгибки + воздух

В металлообработке воздушная гибка и кромкование являются важнейшими методами, особенно при использовании современных систем управления, таких как режим станка DELEM DA-66S. Этот сложный режим позволяет настраивать широкий спектр параметров для достижения точных гибов и кромкований.

Высота

Общая высота инструмента. Важно: это значение высоты будет использовано при расчёте глубины гиба.

Угол

Угол наклона пуансона — ключевой фактор для достижения желаемого изгиба. Режим станка DELEM DA-66S позволяет точно регулировать угол в соответствии с вашими проектными требованиями.

Радиус

Радиус кончика пуансона служит внутренним радиусом гибки. Важно отметить, что если этот радиус превышает внутренний радиус процесса, он становится ограничивающим фактором. Для компенсации этих отклонений можно внести корректировки в режим работы станка DELEM DA-66S.

Ширина

Ширина инструмента для программирования.

Сопротивление

В режиме станка DELEM DA-66S можно установить максимально допустимое усилие для инструмента.

Высота подгибки

Этот параметр определяет высоту пуансона для функции фальцовки.

Ширина подгибки

Ширина части пуансона, используемой для установки в изделие при выполнении фальцовки.

Открытие загрузки хемминга

Программирование положения отверстия пуансона имеет решающее значение при кромкообрезке. Режим станка DELEM DA-66S учитывает удвоенную толщину листа при настройке этого положения.

Сопротивление защемлению

Режим работы машины DELEM DA-66S позволяет настраивать максимально допустимое усилие, защищая инструменты и материалы во время кромкования.

После ввода этих значений можно воспользоваться функциями черчения для создания чертежа инструмента. Это включает в себя ввод значений угла и длины линии, аналогично методам черчения изделий, а также использование инструментов штрихового черчения, доступных в машинном режиме DELEM DA-66S.

Пуансон большого радиуса

Высота

Общая высота инструмента. Важно: это значение высоты будет использовано при расчёте глубины гиба.

Радиус

Радиус кончика пуансона.

Радиус высоты

Высота большой радиусной части инструмента.

Сопротивление

Максимально допустимое усилие на инструменте.

Ширина верха

Ширина инструмента на верхней стороне пуансона.

После ввода этих типовых значений можно создать чертеж инструмента с помощью инструментов для черчения. Рисование профиля инструмента выполняется путём ввода значений угла и длины линии. Также доступны инструменты для черчения «Touch», как и при черчении изделия.

Программирование штампов

На этой вкладке можно программировать штампы, используемые в станке. Можно добавлять новые штампы, а также редактировать, копировать, переименовывать и удалять существующие штампы.

Вид

На главной странице отображается список доступных штампов. С помощью функции «Просмотр», аналогично режиму «Продукты», можно выбрать различные виды. Помимо вида по умолчанию «Обычный», доступен также графический вид.

Графический каталог

В графическом виде показана геометрия инструментов, а также их основные свойства.

Создать новый штамп

Чтобы создать новый штамп, нажмите кнопку «Новый» в библиотеке. Профиль штампа можно создать с помощью функций программирования и черчения контроллера.

В режиме станка DELEM DA-66S настройка формы и внутреннего диаметра штампа является важнейшим первым шагом в обеспечении точности металлообработки.

Форма

Выбор подходящей формы штампа в режиме станка DELEM DA-66S имеет решающее значение для достижения желаемого результата. Режим станка предлагает различные опции, включая:

• Стандартная форма штампа для воздушной гибки и базовой штамповки.
• Матрица для подгибки подгибов, имеющая плоскую верхнюю часть для выполнения особых подгибов.
• Внутренняя матрица для подгибки подгибов, обеспечивающая возможность воздушной гибки с одновременной подгибкой.
• U-образная форма матрицы для комбинированной воздушной гибки и специальных операций по подгибке.
• Multi-V Die, рассчитанный на несколько V- и U-образных отверстий.
• Матрица Vario-V для регулируемых V- или U-образных отверстий, доступна только с системой Vario-V.
• Многофункциональная матрица для загибки внутреннего подгиба V-образной формы, которая объединяет несколько V-образных или U-образных отверстий с системой загибания кромки.
• Штамп для гибки кромок дверных коробок, сочетающий в себе особенности V-образной формы с внутренней кромкообработкой, идеально подходит для производства дверных коробок.
• Wingbend Die, оснащенный вращающимися радиусными сегментами для специального применения.

ИДЕНТИФИКАТОР

Назначение уникального идентификатора каждому инструменту критически важно для организации и управления в режиме станка DELEM DA-66S. Идентификатор может представлять собой комбинацию до 25 буквенно-цифровых символов, что упрощает идентификацию и поиск.

После завершения настройки формы и ID можно приступить к вводу параметров инструмента. Режим станка DELEM DA-66S поможет вам ввести необходимые параметры инструмента, начиная с его начальных размеров. Важно отметить, что параметры зависят от выбранной формы штампа.

Импорт DXF (доступен только при установленной опции DXF)

Кроме того, если установлена опция импорта DXF, вы можете упростить процесс настройки, импортируя формы штампов напрямую, что еще больше повышает гибкость системы.

Тщательно настроив эти параметры в режиме станка DELEM DA-66S, вы обеспечите оптимальную производительность инструмента и повысите общую эффективность производства.

Стандартный штамп

Ширина

Ширина инструмента для программирования.

Высота

Общая высота инструмента. Важно: это значение высоты будет использовано при расчёте глубины гиба.

Радиус

Радиус кромок V-образного выреза.

V-образный угол

Угол наклона игральной кости.

V-образное отверстие

V-образное отверстие игральной кости. V-образное отверстие — это расстояние между пересекающимися касательными линиями.

V-образное дно

Здесь с помощью различных возможных вариантов днища внутри V-образного отверстия можно определить:

• Стандарт — острый угол в нижней части матрицы.

• Круглая — это дно штампа с радиусом, который программируется с помощью параметра «Внутренний радиус».

• Плоская — это плоское дно штампа с определенным размером, который задается параметром «Ширина дна».

Сопротивление

Максимально допустимое усилие на инструменте.

В сфере точной металлообработки режим станка DELEM DA-66S предлагает надежную платформу для настройки различных инструментов и параметров, оптимизируя работу листогибочного пресса.

Ориентация и рисование

Режим станка DELEM DA-66S эффективно отображает ориентацию штампа на экране. Он позиционирует правую сторону инструмента, совмещая середину V-образного выреза с осевой линией листогибочного пресса.

Рисунок

Используя возможности черчения в режиме станка DELEM DA-66S, вы можете создавать подробные профили инструментов, вводя заданные значения угла и длины линии. Этот режим предоставляет инструменты для черчения в касание, аналогичные методам черчения изделий, что обеспечивает точность проектирования и конфигурации.

Конфигурация точки монтирования

Важной особенностью режима станка DELEM DA-66S является возможность программирования точки крепления штампа. Эта функция отмечена на чертеже треугольной стрелкой, указывающей место крепления штампа и его положение на столе или адаптере. Система поддерживает отдельные точки крепления как для нормального, так и для повёрнутого положения. Кроме того, если эта функция отключена, соответствующие индикаторы не отображаются, что обеспечивает понятность интерфейса.

Следующие функции доступны во время рисования:

• Удалить строку

Чтобы удалить сегмент линии.

• Изменить высоту

Для изменения высоты инструмента.

• Автофиниш

Автоматическое завершение контура инструмента до его верхней части.

• Сбросить рисунок

При создании нового штампа восстановить запрограммированный рисунок инструмента до его базовой, первоначальной формы.

• Перезагрузить рисунок

Для перезагрузки запрограммированного чертежа инструмента до базовой, исходной формы при замене существующего штампа.

Характеристики

Чтобы изменить определенные свойства линии или угла, добавьте или удалите радиус, измените длину и т. д. Например, можно добавить радиус в контур инструмента.

Загиб может быть частью свойств линий. В пределах формы инструмента поверхность может быть назначена загибающей поверхностью. Это позволит инструменту выполнять операцию загибания.

Свойства инструмента

Для изменения общих данных и описания инструмента.

• Описание

Название или описание этого инструмента. Максимальная длина — 25 символов. Это описание уже введено в начале описания инструмента, но его можно изменить в этом поле. Описание указано в обзоре инструментов библиотеки.

• Сопротивление

Максимально допустимое усилие на инструменте.

• Немой

Расстояние приглушения. Расстояние над листом, на котором происходит изменение скорости.

• Предпочтительный

Для автоматического выбора инструмента, основанного на эквивалентной установке инструмента для конкретного изгиба, этот параметр может указывать на предпочтительный инструмент. Автоматический выбор инструмента будет иметь приоритет над инструментами, отмеченными как предпочтительные.

• Адаптер по умолчанию

Если инструмент используется с определённым адаптером, и эта комбинация часто используется, этот адаптер можно установить в свойствах инструмента как адаптер по умолчанию. Каждый раз при выборе инструмента адаптер будет автоматически загружаться в настройки инструмента.

Редактировать кубик

Чтобы отредактировать существующий инструмент, коснитесь его в библиотеке. Инструмент появится на экране и его можно будет редактировать с помощью инструментов рисования.

Круглую верхнюю сторону можно создать, перетащив конец поверхности, соединенный с радиусом, вниз.

Плашка для загиба кромки

Высота

Общая высота инструмента. Важно: это значение высоты будет использовано при расчёте глубины гиба.

Ширина подгибки

Ширина инструмента для программирования.

Сопротивление загибанию

Максимально допустимое усилие на инструменте при кромкообрезке.

После ввода этих типовых значений можно создать чертеж инструмента с помощью функций чертежа. Рисование профиля инструмента выполняется путём ввода значений угла и длины линии. В режиме станка DELEM DA-66S, как и при построении чертежа изделия, доступны инструменты для черчения с помощью сенсорного экрана.

Внутренняя подгибка подгибки

Направление гида

Определяет механическую конструкцию штампа внутренней кромки.

Высота

Общая высота инструмента. Важно: это значение высоты будет использовано при расчёте глубины гиба.

Радиус

Радиус кромок V-образного выреза.

V-образный угол

Угол наклона игральной кости.

V-образное отверстие

V-образное отверстие штампа.

V-образное дно

Здесь с помощью различных возможных вариантов днища внутри V-образного отверстия можно определить:

• «Стандарт» — острый угол в нижней части матрицы.

• «Круг» — это дно штампа с радиусом, который программируется с помощью параметра «Внутренний радиус».

• «Плоский» — это плоское дно штампа с определенным размером, задаваемым параметром «Ширина дна».

Сопротивление

Максимально допустимое усилие на инструменте.

Ширина верхней части

Ширина верхней части штампа.

Ширина верхней подгибки

Ширина сегмента в верхней части штампа, используемого для кромкования.

Открытие подола

Высота раскрытия штампа в открытом состоянии для размещения изделия с подгибом.

Сопротивление загибанию

Максимально допустимое усилие на инструменте при кромкообрезке.

Ширина нижней подгибки

Ширина сегмента в нижней части штампа, используемого для кромкования.

Ширина нижней части

Ширина нижней части штампа.

Высота нижней части

Высота нижней части штампа.

Внутренний тип кромкогибочного штампа

Этот режим позволяет вам выбирать специальные режимы работы, адаптированные для различных штампов для внутренней кромки, оптимизируя ваш рабочий процесс.

• Пружинный открытый штамп

Этот штамп использует внутреннюю пружину для старта в приподнятом положении. Во время предварительной гибки лист помещается в раскрытый штамп, что позволяет рассчитать необходимый угол. Высота заднего упора устанавливается в соответствии с этим раскрытым положением. При подгибке предварительно согнутое изделие помещается в отверстие штампа, что позволяет выполнять точные расчёты, учитывающие двойную толщину листа для идеальной отделки подгиба. Также можно запрограммировать дополнительные параметры раскрытия подгиба в виде смещения.

• Открытый и закрытый штамп

В стандартном режиме работы этот штамп фиксируется в верхнем положении для выполнения типичных углов гибки и предварительной гибки. Чтобы включить функцию кромкования, снимите механизм фиксации, что обеспечивает плавный переход между режимами работы станка DELEM DA-66S.

• Нормально закрытый штамп

Этот штамп находится в закрытом нижнем положении для нормальной гибки и предварительного сгибания и должен быть активирован для выполнения кромкозагибочного действия.

Адаптировать декомпрессию

Для того, чтобы можно было добавить значение раскрытия подола к расстоянию декомпрессии.

нет: вообще не добавлено.

да: добавлено как для воздушных изгибов, так и для подгибов подола.

воздушная гибка: добавлено только для воздушных гибов (доступно только для пружинных кромкозагибочных плашек).

После ввода этих типичных значений вы можете создать чертеж инструмента с помощью средств черчения.

Рисование профиля инструмента выполняется путём ввода значений угла и длины линии. Также доступны инструменты для рисования «Touch», как и при черчении изделия.

Импорт DXF (доступен только при установленной опции DXF)

Форму плашки для внутренней кромки также можно загрузить с помощью дополнительной функции импорта DXF. Важно, чтобы корпус (нижняя часть) плашки находился в слое 0 чертежа DXF, а подвижная часть (верхняя часть) — в другом слое.

Если этот слой называется «Inside Hem», импортер может автоматически выбрать правильный тип инструмента; в противном случае его придётся выбирать вручную. Обе детали в DXF-файле должны иметь замкнутые контуры.

Воздух + подгиб U-образной формы

Ширина

Ширина инструмента для программирования.

Высота

Общая высота инструмента. Важно: это значение высоты будет использовано при расчёте глубины гиба.

Радиус

Радиус кромок U-образного проема.

Высота U

Высота U-образного отверстия штампа.

U-образное отверстие

Ширина U-образного отверстия штампа.

Сопротивление

Максимально допустимое усилие на инструменте.

Ширина подгибки

Передняя ширина штампа, предназначенная для поддержки подгиба кромки.

Сопротивление загибанию

Максимально допустимое усилие на инструменте при кромкообрезке.

После ввода этих типовых значений можно создать чертеж инструмента с помощью инструментов для черчения. Рисование профиля инструмента выполняется путём ввода значений угла и длины линии. Также доступны инструменты для черчения «Touch», как и при черчении изделия.

Многофункциональная V-образная матрица

Высота

Общая высота инструмента. Важно: это значение высоты будет использовано при расчёте глубины гиба.

Ширина

Ширина инструмента для программирования.

Количество отверстий

Количество V-образных или U-образных отверстий.

U / V открывающиеся свойства

После указания количества отверстий V или U инструмента, конкретные характеристики инструмента должны быть запрограммированы в разделе «Свойства», когда выбрано отверстие V или U.

Свойства каждого U- или V-образного отверстия можно запрограммировать. Сопротивление инструмента может быть общим или индивидуальным.

Открытие U / V

Тип открывания V или U.

Радиус

Радиус кромок V-образного выреза.

V-образный угол

Угол наклона игральной кости.

V-образное отверстие

V-образное отверстие штампа.

V-образное дно

Здесь с помощью различных возможных вариантов днища внутри V-образного отверстия можно определить:

• «Стандарт» — острый угол в нижней части матрицы.

• «Круг» — это дно штампа с радиусом, который программируется с помощью параметра «Внутренний радиус».

• «Плоский» — это плоское дно штампа с определенным размером, задаваемым параметром «Ширина дна».

Сопротивление

Максимально допустимое усилие на инструменте, в частности, для данного V- или U-образного отверстия. Если оно одинаково для всех, сопротивление указывать не нужно. Подойдёт значение, заданное в разделе «Свойства инструмента».

После ввода значений используйте режим станка DELEM DA-66S для рисования профилей инструментов.

Дисплей Vario V (доступен только при наличии системы Vario-V)

Открытие U/V

При использовании режима станка DELEM DA-66S можно указать тип проема U или V.

Высота

Общая высота инструмента имеет решающее значение, поскольку влияет на расчёт глубины гибки, включая нижнюю часть штампа Vario V. Точная настройка этой высоты в режиме станка DELEM DA-66S необходима для обеспечения точности.

Ширина штампа

В этом режиме можно задать ширину одной стороны Vario V, которая составляет половину ширины всей матрицы. Правильная настройка обеспечивает точность гибки.

V-образный угол

В режиме станка DELEM DA-66S можно отрегулировать половину угла V, что позволяет точно контролировать углы гибки.

Радиус

Радиус кромок U- или V-образного проёма — ещё один настраиваемый параметр. Точная настройка радиуса способствует качеству и точности гибки.

Ширина

Эта настройка определяет ширину V-образного угла для одной стороны Vario V, что составляет половину минимального V-образного проема.

Высота и ширина дна

К этим параметрам относятся размеры нижней части штампа.

После ввода этих значений можно создать чертеж инструмента, используя функции чертежного режима DELEM DA-66S. Это включает ввод определённых значений угла и длины линии с использованием инструментов штрихового черчения, аналогично методам черчения изделий. Этот оптимизированный процесс гарантирует эффективность и точность металлообработки.

Свойства инструмента

В режиме станка DELEM DA-66S настройка свойств инструмента крайне важна для достижения точности работы листогибочного пресса. Этот режим предлагает ряд настроек для точной настройки характеристик инструмента для достижения оптимальной производительности.

• Описание

Каждому инструменту можно присвоить имя или описание длиной до 25 символов. Это описание вводится изначально и может быть изменено по мере необходимости. Оно отображается в обзоре инструментов в библиотеке, что упрощает идентификацию каждого инструмента, настроенного в режиме станка DELEM DA-66S.

• Сопротивление

Этот параметр определяет максимально допустимое усилие на инструменте. Правильная настройка сопротивления имеет решающее значение в режиме станка DELEM DA-66S для предотвращения перегрузки и возможных повреждений.

• Немой

Расстояние отключения — это точка над листом, в которой происходит изменение скорости. Регулировка этого параметра в режиме станка DELEM DA-66S помогает оптимизировать переход между различными скоростями инструмента для более плавной работы.

• Смещение оси V

Это смещение учитывает любые различия в ширине между V-образным проемом вашей текущей системы Vario V и системой, с которой машина была первоначально введена в эксплуатацию и откалибрована.

• Дискретные позиции

В случае аналоговой системы Vario-V можно указать, может ли V-раскрытие принимать любое значение или ограничиваться фиксированными интервалами.

• Минимальное V-образное отверстие

Этот параметр определяет наименьшее V-образное отверстие, доступное при настройке дискретного положения.

• Размер шага и количество шагов

Эти настройки относятся к размеру интервала и общему количеству возможных значений открытия V при использовании дискретных позиций.

Импорт DXF (доступен только при установленной опции DXF)

Форму штампа Vario V также можно загрузить с помощью дополнительной функции импорта DXF.

Для режима станка DELEM DA-66S убедитесь, что корпус штампа Vario V находится на слое 0 в файле DXF. Разместите подвижные детали на отдельном слое, желательно с названием «Vario V», для автоматического выбора. Оба контура должны быть замкнутыми.

Многофункциональная внутренняя кромка с V-образным краем

Высота (В)

Общая высота инструмента. Важно: это значение высоты будет использовано при расчёте глубины гиба.

Ширина верхней части (TW)

Ширина верхней части штампа.

Количество отверстий

Количество V-образных или U-образных отверстий.

Угол загиба (Ha)

Угол наклона кромкозагибочного узла.

Ширина верхней подгибки (ШВ)

Ширина сегмента в верхней части штампа, используемого для кромкования.

Раскрытие подола (HO)

Высота раскрытия штампа в открытом состоянии для размещения изделия с подгибом.

Сопротивление загибанию

Максимально допустимое усилие на инструменте при кромкообрезке.

Ширина нижней подгибки (ШН)

Ширина сегмента в нижней части штампа, используемого для кромкования.

Ширина нижней части (ШНЧ)

Ширина нижней части штампа.

Высота нижней части (ВНЧ)

Высота нижней части штампа.

Внутренний тип кромкогибочного штампа

• Пружинный открытый штамп

Этот тип штампа оснащён внутренней пружиной, которая изначально поднимает штамп вверх. В режиме станка DELEM DA-66S для предварительной гибки лист помещается на открытый штамп. В режиме станка также рассчитывается высота заднего упора, используя уровень открытого штампа для правильного размещения. Для загибки кромки предварительно согнутое изделие помещается в отверстие штампа, при этом глубина рассчитывается с удвоенной толщиной листа. Для дальнейшей настройки возможно дополнительное программирование параметра открытия кромки.

Открытый и закрытый штамп

В этой конфигурации матрица фиксируется в высоком положении, что удобно для обычной гибки и предварительной гибки. Для использования функции кромкования в режиме станка DELEM DA-66S необходимо снять механизм фиксации, что позволит выполнить кромкование.

Нормально закрытый штамп

В этом типе штампа стандартное положение — закрытое и низкое, предназначенное для обычной гибки. Активация необходима для выполнения операций кромкования при использовании режима станка DELEM DA-66S.

Адаптировать декомпрессию

Для того, чтобы можно было добавить значение раскрытия подола к расстоянию декомпрессии.

нет: вообще не добавлено.

да: добавлено как для воздушных изгибов, так и для подгибов подола.

воздушная гибка: добавлено только для воздушных гибов (доступно только для пружинных кромкозагибочных плашек).

U / V открывающиеся свойства

После указания количества отверстий V или U инструмента, конкретные характеристики инструмента должны быть запрограммированы в разделе «Свойства», когда выбрано отверстие V или U.

Свойства каждого U- или V-образного отверстия можно запрограммировать. Сопротивление инструмента может быть общим или индивидуальным.

Открытие U / V

Тип открывания V или U.

Радиус

Радиус кромок V-образного выреза.

V-образный угол

Угол наклона игральной кости.

открытие

V-образное отверстие штампа.

V-образное дно

При этом можно определить различные возможные днища внутри V-образного проема:

• «Стандарт» — острый угол в нижней части матрицы.

• «Круг» — это дно штампа с радиусом, который программируется с помощью параметра «Внутренний радиус».

• «Плоский» — это плоское дно штампа с определенным размером, задаваемым параметром «Ширина дна».

Сопротивление

Максимально допустимое усилие на инструменте, в частности, для данного V- или U-образного отверстия. Если оно одинаково для всех, сопротивление указывать не нужно. Подойдёт значение, заданное в разделе «Свойства инструмента».

Импорт DXF (доступен только при установленной опции DXF)

Форму многофункционального V-образного внутреннего штампа можно также загрузить с помощью дополнительной функции импорта DXF.

Штамп для подгиба дверной рамы

Высота (В)

Общая высота инструмента. Важно: это значение высоты будет использовано при расчёте глубины гиба.

V-образная высота (VH)

Высота кромкозагибочного агрегата. Важно: это значение высоты будет использоваться для операции кромкозагибочного агрегата.

Ширина подвижной части (ШДЧ)

Ширина кромкозагибочного узла/подвижной части штампа.

Угол загиба (Ha)

Угол наклона кромкозагибочного узла.

Ширина верхней подгибки (ШВ)

Ширина сегмента в верхней части штампа, используемого для кромкования.

Раскрытие подола (HO)

Высота раскрытия штампа в открытом состоянии для размещения изделия с подгибом.

Сопротивление загибанию

Максимально допустимое усилие на инструменте при кромкообрезке.

Ширина нижней подгибки (ШН)

Ширина сегмента в нижней части штампа, используемого для кромкования.

Фиксированная ширина детали (FW)

Ширина неподвижной части штампа.

Ширина верхней части

Ширина верхней части штампа.

Ширина нижней части (ШНЧ)

Ширина нижней части штампа.

Высота нижней части (ВНЧ)

Высота нижней части штампа.

Внутренний тип кромкогибочного штампа

Для различных типов имеющихся внутренних кромкозагибочных плашек можно выбрать определенный режим работы.

Адаптировать декомпрессию

Для того, чтобы можно было добавить значение раскрытия подола к расстоянию декомпрессии.

нет: вообще не добавлено.

да: добавлено как для воздушных изгибов, так и для подгибов подола.

воздушная гибка: добавлено только для воздушных гибов (доступно только для пружинных кромкозагибочных плашек).

V открывающиеся свойства

В свойствах V-образного проема можно запрограммировать детали.

Радиус

Радиус кромок V-образного выреза.

V-образный угол

Угол наклона игральной кости.

V-образное отверстие

V-образное отверстие штампа.

V-образное дно

Здесь с помощью различных возможных вариантов днища внутри V-образного отверстия можно определить:

• «Стандарт» — острый угол в нижней части матрицы.

• «Круг» — это дно штампа с радиусом, который программируется с помощью параметра «Внутренний радиус».

• «Плоский» — это плоское дно штампа с определенным размером, задаваемым параметром «Ширина дна».

Импорт DXF (доступен только при установленной опции DXF)

Форму штампа для кромки дверной коробки также можно загрузить с помощью дополнительной функции импорта DXF.

Плашка для изгиба крыла

В режиме станка DELEM DA-66S настройка свойств инструмента, таких как кулачковые штампы, обеспечивает точность. Ключевые параметры включают расстояние от точки вращения до вершины штампа и радиус кулачка. Отрегулируйте эти параметры для достижения оптимальной производительности.

Высота (В)

Общая высота инструмента, включая возможно выдвигающиеся крылья. Важно: это значение высоты будет использовано при расчёте глубины гиба.

Ширина дна (ШД)

Ширина инструмента для программирования.

W Открытие (W)

Расстояние между точками вращения.

Высота центра (CH)

Высота крыла над внутренней точкой вращения.

Внутренний радиус (IR)

Радиус крыла от его внутренней точки вращения.

Высота крыла (ВК)

Высота крыла в пределах определения высоты инструмента (часть высоты инструмента перемещается).

Минимальный угол

Наименьший угол, который можно согнуть с помощью этого инструмента для гибки крыльев.

Сопротивление

Максимально допустимое усилие на инструменте.

Свойства Wingbend

• Ширина (Ш)

Расстояние между точками вращения.

• Высота центра (CH)

Высота крыла над внутренней точкой вращения.

• Внутренний радиус (IR)

Радиус крыла от его внутренней точки вращения.

• Пробел (G)

Расстояние между обоими крыльями.

• Ширина крыла (ШК)

Ширина верхней части крыла.

• Высота крыла (ВК)

Высота крыла в пределах определения высоты инструмента (часть высоты инструмента перемещается).

• Высота дна (BH)

Высота средней части соответствует глубине V-образного проема.

• Минимальный угол

Наименьший угол, который можно согнуть с помощью этого инструмента для гибки крыльев.

Импорт DXF (доступен только при установленной опции DXF)

Форму штампа для изгиба крыла также можно загрузить с помощью дополнительной функции импорта DXF.

Рамка

Свойства инструмента в режиме станка DELEM DA-66S имеют решающее значение для настройки геометрии станка, включая балку пресса, стол и боковые рамы. Вы можете выбрать и настроить эти элементы, а также запрограммировать идентификационные данные станка. Эта конфигурация влияет на экран моделирования, облегчая графическое программирование и обнаружение столкновений.

В верхней части экрана можно выбрать возможные детали станка. Выбранные детали станка используются при программировании новой конфигурации инструмента.

Выбор пресс-пучка

Выберите соответствующую балку пресса машины.

Конфигурация стола

Выберите соответствующую таблицу станков.

Регулировка рамы

Боковые рамы станка играют важную роль в общей последовательности гибки и адаптируют ширину изделия. В зависимости от конструкции станка вы можете отключить отображение рам при моделировании, особенно если рамы находятся вне зоны гибки и не влияют на обнаружение столкновений. Обычно этот параметр включен по умолчанию.

Варианты типа рамы

По умолчанию используется С-образная рама, но при наличии можно выбрать О-образную раму. О-образная рама обеспечивает симметричную установку, влияя на процесс гибки с обеих сторон стола.

Размеры рамы

Отрегулируйте высоту, ширину и толщину рамы. Эти параметры влияют на структурную целостность станка и возможности последовательности гибки.

Характеристики горла

Настройте высоту, ширину, положение и радиус горловины в соответствии с требованиями рабочего пространства. Эти параметры определяют область рабочего пространства, влияя на позиционирование и перемещение листового металла во время гибки.

Редактор контуров С-рамки

Альтернативно, С-образную рамку можно нарисовать как контур. В редакторе контуров можно детально прорисовать контур С-образной рамы. Исходя из базовой формы, можно нарисовать рамку как есть; например, можно добавить радиусы как между линиями, так и в сами линии.

При использовании этой функции графического программирования она заменяет параметризованный кадр

программирование.

Адаптеры

В режиме станка DELEM DA-66S настройка свойств инструмента крайне важна для оптимизации работы листогибочного пресса. Ниже представлен краткий обзор основных настроек, которыми вы можете управлять:

Конфигурация адаптера

Инструментальные адаптеры, как верхние, так и нижние, можно включить и запрограммировать в режиме станка DELEM DA-66S. Можно назначить адаптер по умолчанию, который будет автоматически выбираться при настройке инструмента, обеспечивая единообразие операций.

Информация об адаптере

Первоначальная настройка требует указания основных параметров шаблона, а затем создания детального чертежа, например, пуансонов или матриц. Ключевые аспекты включают:

• Форма: Выбирайте базовые формы адаптеров, например, адаптеры для пуансонов для балки пресса или адаптеры для матриц для стола.
• Идентификатор и описание: Присвойте уникальный идентификатор и описание длиной до 25 символов каждый.
• Тип поддержки: Определите, крепятся ли адаптеры «на голове» или «на плече», чтобы свести к минимуму проблемы с точностью позиционирования инструмента по высоте и оси Y.
• Сопротивление: Установите максимальное усилие, которое может выдержать адаптер. Нулевое значение означает отсутствие проверки сопротивления.

Расширенные функции

• Импорт DXF: Если возможно, импортируйте формы адаптеров с помощью функции DXF для повышения точности.
• Точка монтирования: Определите точки соединения на балке или столе пресса, имеющие решающее значение для выравнивания инструмента и адаптера.

Настройки адаптера по умолчанию

Часто используемые комбинации инструмента и адаптера можно задать как значения по умолчанию, что позволяет выполнять автоматическую настройку каждый раз при выборе инструмента, тем самым упрощая процесс настройки.

Благодаря точной настройке свойств инструмента в режиме станка DELEM DA-66S пользователи могут повысить эффективность и поддерживать высокие стандарты качества при выполнении задач по металлообработке.

Backgauge

Размеры пальца заднего упора учитывают перемещение по оси R и связанное с ним перемещение по оси X. Также, используя эти размеры, рассчитывается столкновение заготовки с задним упором.

Положение лей-он по умолчанию

Это положение наложения по умолчанию в случае, если положение наложения должно использоваться во время автоматического вычисления последовательности гибки, например, если положение оси X выходит за пределы допустимого диапазона или превышает «предел упора наложения»; оно не используется при выборе уровня наложения вручную.

Значение накладных чисел:

Смещение датчика R

Значение смещения для оси R можно задать, если задний упор расположен вплотную к краю листа, а положение оси X находится за пределами зоны безопасности штампа.

Отрицательное значение соответствует нижнему положению заднего упора. Это смещение действительно только для нулевого положения.

Ширина пальца

Ширина пальца заднего упора. Доступно только при наличии автоматических осей Z.

Радиус пальца

Радиус кончика пальца заднего упора. Значение 0 означает отсутствие радиуса. Доступно только при наличии автоматических осей Z.

В режиме станка DELEM DA-66S одним из важнейших аспектов является настройка заднего упора, где можно редактировать размеры и положения для достижения оптимальной производительности.

Позиции заднего упора

В режиме станка DELEM DA-66S можно настроить до четырёх положений заднего упора. Изменение этого параметра обновляет геометрию пальца, позволяя точно программировать его размеры.

Размеры пальцев и датчиков

• Высота пальца (FH): Отрегулируйте толщину кончика первого пальца заднего упора для точного позиционирования.
• Длина пальца (ДП): Установите длину начального уровня настила в соответствии с потребностями вашего проекта.
• Высота колеи (H1/H3/H4): Настройте высоту для различных уровней укладки, чтобы обеспечить точное выравнивание.
• Длина колеи (L2/L3): Определите длину дополнительных уровней наложения для увеличения досягаемости.
• Высота датчика (H2): Отрегулируйте высоту у основания датчика.
• Длина датчика (L1): Определите длину на уровне нижнего пальца шкалы.

Библиотека пальцев заднего упора

Режим станка DELEM DA-66S обеспечивает надежные возможности настройки свойств инструмента, уделяя особое внимание пальцам заднего упора.

Библиотека пальцев

Несколько комплектов пальцев заднего упора можно запрограммировать и отобразить в библиотеке в DELEM DA-66S. Эта настройка также позволяет активировать базу данных для специальных конфигураций пальцев, соответствующих различным требованиям к продукту. При выборе продукта крайне важно убедиться, что в станке выбраны соответствующие запрограммированные ЧПУ пальцы.

Специальные конфигурации пальцев

Имя (ID) выбранного набора пальцев заднего упора. Коснитесь, чтобы изменить или выбрать из библиотеки пальцев заднего упора.

Минимальное расстояние

Важнейшим фактором в машинном режиме DELEM DA-66S является минимальное расстояние между пальцами, которое можно настроить для предотвращения помех. Если установлено значение 0, этот параметр игнорируется. Удаление всех наборов пальцев повторно активирует параметризованные определения пальцев по умолчанию.

Смещение по оси X

При редактировании специального пальца в библиотеке доступен параметр смещения по оси X. Он представляет собой разницу в длине между передней частью выбранного пальца и исходным пальцем, использованным при калибровке машины.

Коррекции положения

Коррекция положения

Если фактическое положение механической оси не соответствует отображаемому значению, можно скорректировать положение с помощью этого параметра. Запрограммируйте рассчитанную разницу.

Пример:

– Если запрограммированное и отображаемое значение = 250, а фактическое механическое значение положения = 252, параметр коррекции = -2.

– Если запрограммированное и отображаемое значение = 250, а фактическое механическое значение положения = 248, параметр коррекции = +2.

Коррекция положения доступна для всех вспомогательных осей.

Коррекцию положения следует использовать только временно. Если положение станка изменилось после ввода в эксплуатацию или обслуживания, можно скорректировать положение осей. В обычных условиях эти коррекции должны быть равны 0.

Пресс-балка

Данная конфигурация подразумевает настройку геометрии машины для обнаружения столкновений с изделием и деталями машины.

Геометрия машины и обнаружение столкновений

Геометрию станка можно запрограммировать в виде профиля для выявления потенциальных столкновений. Специальные функции, добавленные к станку, можно моделировать и учитывать при расчёте столкновений. Обычно программируется одна форма станка. Формы рисуются аналогично пуансонам и матрицам, при этом правая часть указывает положение заднего упора станка.

Просмотр и редактирование деталей машин

Чтобы просмотреть подробную информацию, выберите «Просмотр» и «Графический» на вкладке библиотеки. Чтобы создать новую деталь машины, нажмите «Изменить», а затем «Добавить».

Вам необходимо ввести:

• ИДЕНТИФИКАТОР: Уникальное имя или номер (до 25 символов) для идентификации детали машины.
• Описание: Краткое описание или название (до 25 символов).
• Высота: Общая высота части машины.

Сопротивление держателя инструмента

Этот параметр определяет максимально допустимое усилие на держателе инструмента. Значение 0 означает отсутствие проверки сопротивления.

Настройка пресс-балки

Для балки пресса высота измеряется, когда подвижная часть верхней стороны находится в верхней мёртвой точке. После ввода параметров основания редактор чертежей позволит вам создать эскиз или определить деталь, указав длины и направления сторон.

Импорт DXF и точки монтирования

При наличии опционального импорта DXF-файлов формы можно загружать из DXF-файлов. Точки крепления пуансонов или адаптеров можно запрограммировать и указать на чертеже.

Стол

При настройке режима работы станка DELEM DA-66S параметры инструмента играют важнейшую роль в оптимизации работы листогибочного пресса. Эта вкладка позволяет программировать геометрию станка для стола, что помогает обнаруживать столкновения и обеспечивает бесперебойную работу благодаря дополнительным функциям.

Конфигурация детали машины

Чтобы добавить новые детали машины, например, специальные формы для расчёта столкновений, используйте функцию «Редактировать» в библиотеке. Для каждой детали требуется идентификатор, краткое описание и высота. Идентификатор и описание помогают идентифицировать деталь, и их длина ограничена 25 символами. Высота детали имеет решающее значение для определения геометрии машины.

Сопротивление держателя инструмента

Установите максимально допустимое усилие на держателе инструмента для обеспечения безопасности. Значение сопротивления 0 означает, что режим станка DELEM DA-66S не выполняет проверку.

Рисование и импорт

После ввода базовых параметров используйте редактор чертежей для проектирования деталей машины, создавая эскизы или указывая размеры. Для сложных форм использование функции импорта DXF может упростить процесс (при условии установки соответствующей опции).

Точки крепления и ось I

Запрограммируйте точки крепления стола, матрицы или адаптера, указав места соединения этих компонентов. Линия раздела оси I показывает разделение статической и динамической частей стола, необходимое для координации движения по оси I. Корректировка положения оси I по умолчанию обеспечивает точное выравнивание.

Функция рисования инструментов, адаптеров и форм машин

В режиме станка DELEM DA-66S настройка свойств инструмента крайне важна для точной металлообработки. Эта функция позволяет пользователям точно программировать пуансоны, матрицы и адаптеры, улучшая предотвращение столкновений.

При рисовании форм инструментов существует несколько способов достижения желаемой конфигурации. Вы можете сначала набросать форму и корректировать сегменты, либо построить её поэтапно с самого начала. Крайне важно замкнуть эти формы, и функция автозавершения поможет в этом.

Запрограммированная высота инструмента является неотъемлемой частью расчетов гибки и должна тщательно учитываться для получения оптимальных результатов.

Основные характеристики включают в себя:

• Линиям и углам можно присвоить радиус, что способствует точной детализации форм.

• Функция привязки обеспечивает правильное совмещение линий и углов с окружающей средой.

• Линии имеют как длину, так и проекцию, которые можно программировать вместе со значениями углов. Система управления помогает корректировать необходимые параметры окружения в зависимости от ввода пользователя.

• Вспомогательные линии помогают измерять расстояния между точками, позволяя пользователям изменять положение точек в зависимости от желаемого расстояния. Эту функцию можно отключить для обеспечения беспрепятственного обзора.

• При использовании точек крепления элемент управления предотвращает непреднамеренные изменения сведений об инструменте путем переключения между точками крепления и чертежами.

Эти функции режима станка DELEM DA-66S оптимизируют конфигурацию инструмента, повышая точность и эффективность задач по формовке металла.

Импорт DXF для инструментов, адаптеров и деталей машин (доступно только при наличии (Установлена опция DXF)

В режиме станка DELEM DA-66S настройка свойств инструмента упрощена благодаря мощной функции импорта DXF. Эта функция, доступная в библиотеке инструментов, позволяет импортировать контуры из файлов DXF, упрощая настройку пуансонов, матриц, адаптеров и компонентов станка, таких как балка пресса, стол и рама.

Для начала выберите нужный DXF-файл в браузере файлов. Вы можете настроить параметры преобразования, включая выбор слоёв, в соответствии со своими требованиями. Независимо от того, фокусируетесь ли вы на отдельных слоях или только на информации о контурах.

После выбора «Преобразовать» вы можете выбрать автоматическое определение формы или вручную указать форму и присвоить ей идентификатор. Система затем обрабатывает преобразование, отображая новый инструмент в редакторе инструментов. Здесь вы можете задать такие параметры, как высота инструмента и точки крепления.

После редактирования инструмент добавляется в вашу библиотеку и готов к использованию и дальнейшей настройке, повышая гибкость и эффективность вашей работы.

Для специализированных инструментов с несколькими контурами убедитесь, что основная часть находится на слое 0 чертежа DXF. Дополнительные детали, такие как внутренняя кромка или секции крыла, должны находиться на отдельных слоях с соответствующими названиями, что упрощает автоматический выбор типа инструмента при импорте. Такая точность гарантирует точность отображения и функциональность всех компонентов инструмента.

Транспортир

Варианты устройств измерения углов:

• Не используется: Устройство не выбрано.
• Митутойо 187-50x: Стандартный измерительный прибор.
• Mit.187-50x U-WAVE: Отображает, обнаружен ли беспроводной приемник при запуске.
• Mitutoyo 187-50x IBR: Еще один стандартный вариант.
• KEBA KeMes A205: Беспроводная опция активируется при обнаружении.

Эти устройства работают в производственных режимах, обеспечивая измерение углов в реальном времени. При наведении курсора на поле коррекции альфа и нажатии кнопки передачи DELEM DA-66S в режиме станка отображает полученное значение угла. Нажатие Enter подтверждает значение и вычисляет необходимые поправки.

Автоматическая коррекция угла:

• Автоматический ввод коррекции α (Выкл.): Отображает рассчитанные поправки, требующие ручного ввода оператором.
• Автоматический ввод исправления α (Вкл.): Автоматически применяет поправки на основе измеренных углов без ручного ввода на DA-контроллере.

Допуск угла и расчет:

• Толерантность: Устанавливает максимально допустимое отклонение между запрограммированным и измеренным углами. Превышение этого отклонения приводит к появлению сообщения об ошибке, а автоматические корректировки не применяются, если отклонения слишком велики.
• Расчет угла: Возможные варианты включают обработку измеренного угла как дополнительного (180-α) или фактического угла произведения (α).

Понимание и настройка этих свойств инструмента в режиме станка DELEM DA-66S обеспечивает точное и эффективное управление углом в ваших операциях.

Часто задаваемые вопросы (FAQ)

Заключение

В заключение отметим, что режим работы станка DELEM DA-66S предлагает полный набор настроек, позволяющих операторам выполнять точные операции гибки и загибания. Такие ключевые параметры, как высота инструмента, угол наклона, радиус и специальные типы штампов, включая пружинно-открытые, открыто-закрытые и нормально закрытые штампы, являются критически важными компонентами, обеспечивающими оптимальную производительность и точность станка.

Чтобы полностью раскрыть потенциал вашего листогибочного пресса и повысить эффективность производства, крайне важно правильно настроить эти параметры. Правильное понимание и точная настройка позволят улучшить результаты и свести к минимуму ошибки при металлообработке.

Если вам нужна помощь или у вас есть вопросы по настройке режима машины DELEM DA-66S, обратитесь к нашим специалистам за консультацией. Кроме того, обязательно ознакомьтесь с нашей документацией и ресурсами, чтобы получить более подробную информацию о том, как максимально эффективно использовать потенциал вашего оборудования.
