Адаптер

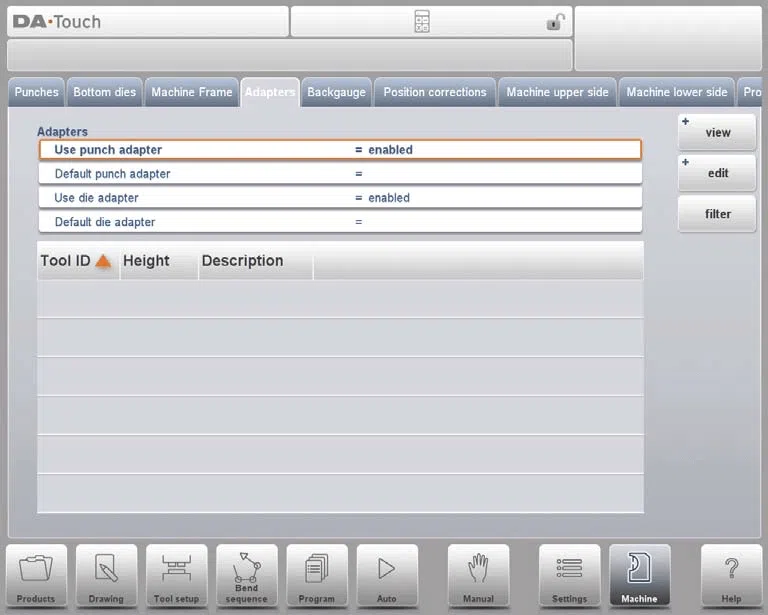

На этой странице вы можете легко включить и запрограммировать адаптеры инструментов. Можно активировать как верхние, так и нижние адаптеры по вашему выбору. Вы также можете задать адаптер по умолчанию для новых настроек инструментов. Вот упрощённый процесс:

Добавление адаптера:

• Начните с предоставления основных параметров с помощью шаблона.
• На следующем этапе детализируйте адаптер, нарисовав его так же, как и другие инструменты, такие как пуансоны или матрицы.

Точки крепления:

• На чертеже обозначена точка крепления, отмеченная треугольной стрелкой, указывающая место соединения адаптера со столом.
• Другая стрелка на верхнем уровне показывает, где следует разместить матрицу внутри адаптера.
• Точки крепления также обозначены на штампах и в таблицах, но если эта функция отключена, то эти индикаторы не появятся.

Этот оптимизированный процесс обеспечивает эффективную настройку и эксплуатацию вашего станка DELEM DA-66T, улучшая выполнение задач по изготовлению металлоконструкций.

Backgauge

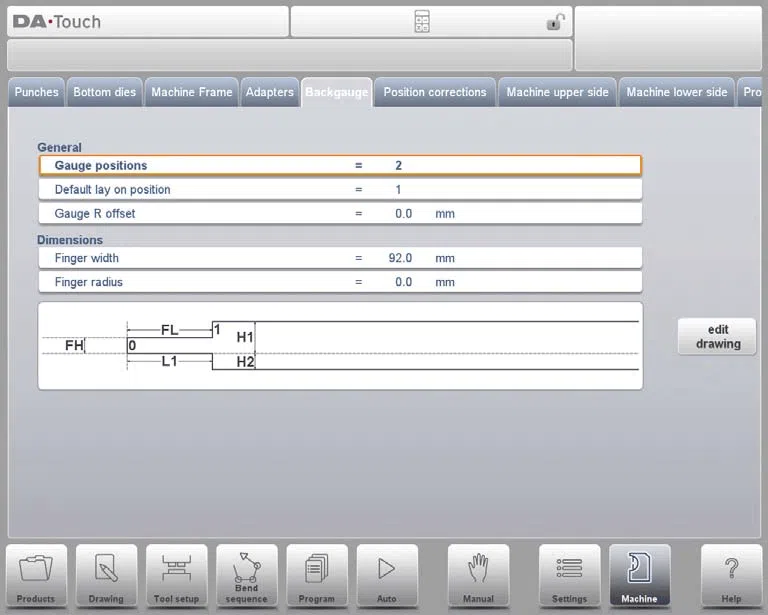

Режим станка DELEM DA-66T оснащен комплексной системой заднего упора, которая учитывает размеры пальцев и перемещения по оси R и связанным с ней осям X. Это помогает точно рассчитывать возможные столкновения заготовки и заднего упора.

Ключевые особенности

• Позиции датчиков: Можно настроить до четырёх возможных положений. Всплывающее окно отображает геометрию пальца для удобства программирования при настройке количества положений датчика.
• Положение лежа по умолчанию: Эта настройка по умолчанию используется для автоматического расчета последовательности изгиба, особенно когда ось X выходит за пределы диапазона или превышает «предел наложения упора».
• Смещение R для датчика: Это смещение можно задать для случаев, когда задний упор выровнен по краю листа, но ось X находится за пределами зоны безопасности штампа. Эта регулировка действительна только для положения упора 0.

Технические параметры:

• Размеры пальца: Включает ширину, радиус, высоту и длину пальцев заднего упора. Редактирование этих размеров упрощается благодаря интерфейсу чертежа, доступному через опцию «Редактировать чертеж».
• Позиции накладывания: Система позволяет использовать различные уровни наложения, каждый из которых можно настраивать по длине и высоте в соответствии с конкретными потребностями производства.

По мере установки дополнительных положений упора становятся доступными дополнительные параметры, и изображение системы обновляется, отражая эти конфигурации, обеспечивая точный контроль и адаптивность при работе в машинном режиме DELEM DA-66T. Следующие параметры описывают размеры заднего упора и положения накладок:

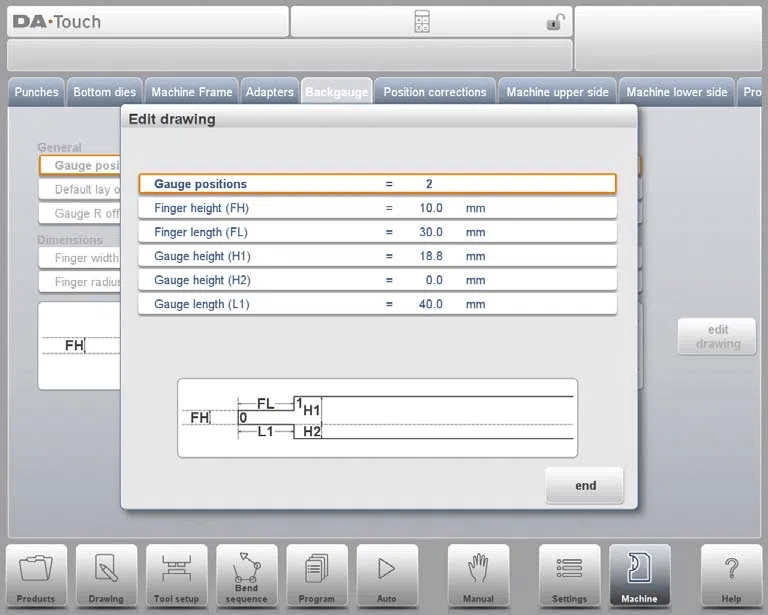

Высота пальца: Высота (или толщина) кончика первого пальца заднего упора.

Высота колеи: Высота различных уровней пальцев.

Длина пальца: Длина первого уровня пальца.

Длина датчика (L2/L3): Длина дополнительных уровней наложения.

Длина датчика (L1): Длина уровня пальца в нижней части шкалы.

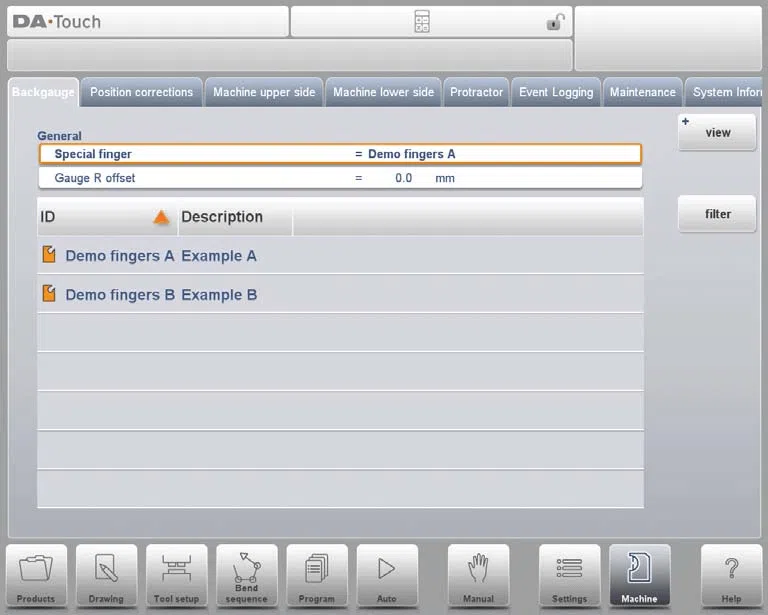

Библиотека задних упоров

При использовании режима станка DELEM DA-66T управление задними упорами становится интуитивно понятным и эффективным. Система отображает запрограммированные задние упоры в библиотеке, автоматически подбирая различные и специальные наборы. Эта функция обеспечивает точный расчёт положения задних упоров с учётом их геометрии.

Для оптимизации режима работы станка DELEM DA-66T убедитесь, что выбраны правильные пальцы заднего упора, соответствующие вашей программе ЧПУ. Вы можете изменить или выбрать наборы пальцев, используя библиотеку пальцев заднего упора.

Импорт новых пальцев заднего упора:

1. Подготовьте пальцы заднего упора в формате .ASC, убедившись, что каждый из них имеет полный набор файлов.
2. Используйте инструмент импорта на странице «Резервное копирование/Восстановление» в настройках, чтобы выбрать нужный набор отпечатков пальцев.
3. Запрограммируйте соответствующую ширину и смещения наложения, а также назначьте имя и дополнительное описание перед импортом.
4. После импорта найдите набор пальцев в библиотеке пальцев заднего упора.
5. Выберите и используйте активные пальцы для программирования новых продуктов непосредственно с экрана Backgauge.

Если все наборы пальцев удалены, система повторно активирует параметризованное определение пальца. Кроме того, при редактировании специального пальца становится доступен параметр смещения по оси X, позволяющий корректировать длину с учётом отклонений от исходной калибровки.

Благодаря этим функциям режим станка DELEM DA-66T повышает точность и гибкость обработки металлов.

Коррекции позиции

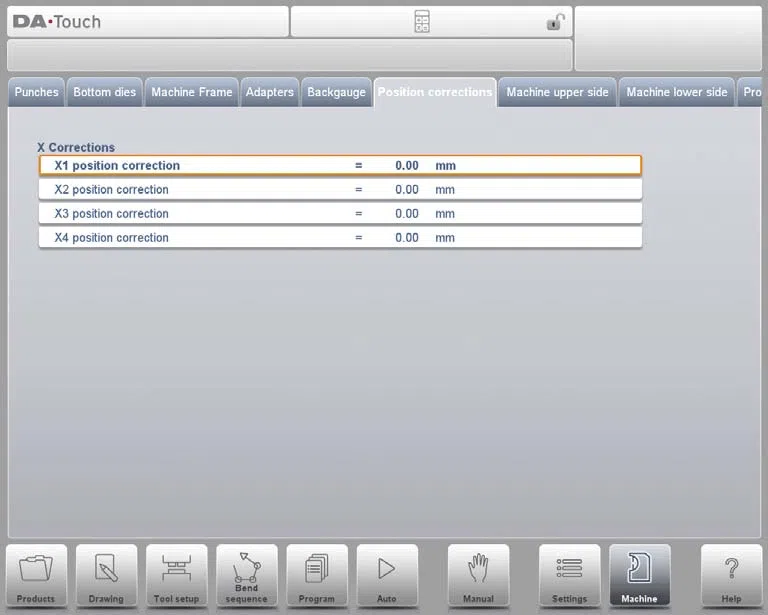

В режиме станка DELEM DA-66T коррекция положения по оси X необходима для обеспечения соответствия отображаемого значения фактическому положению станка. Эта функция позволяет выполнять точную настройку с помощью параметра CX для компенсации расхождений между запрограммированным и физическим положением.
Пример:

– Если запрограммированное и отображаемое значение = 250, а фактическое механическое значение положения = 252, параметр CX = -2.

– Если запрограммированное и отображаемое значение = 250, а фактическое механическое значение положения = 248, параметр CX = +2.

Если установлено несколько осей X, для каждой оси X доступен отдельный параметр.

Верхняя сторона машины

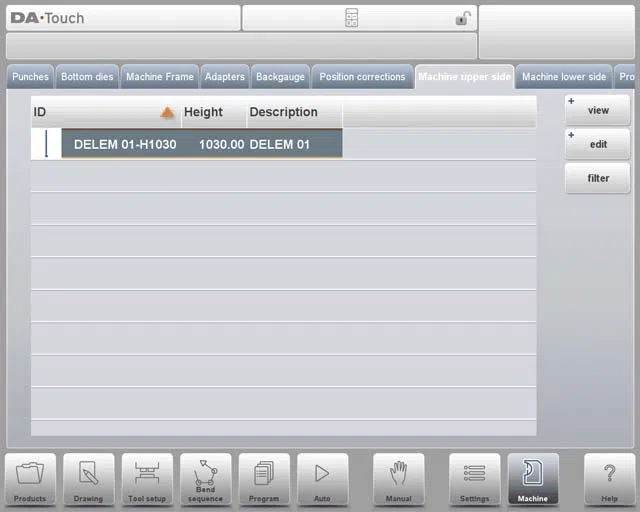

При работе в режиме станка DELEM DA-66T можно запрограммировать геометрию верхней балки в виде профиля. Эта настройка критически важна для точного обнаружения потенциальных столкновений с изделием или станком. В особых случаях, когда добавляются дополнительные коммуникации, их можно запрограммировать в виде специальных форм станка, чтобы обеспечить учёт этих изменений при расчёте столкновений.

Обычно программируется только одна форма, которая соответствует методам черчения, используемым для пуансонов и матриц. В правой части чертежа указано положение заднего упора станка. Чтобы получить подробный вид на вкладке библиотеки, переключитесь в графическое представление, нажав «Вид».

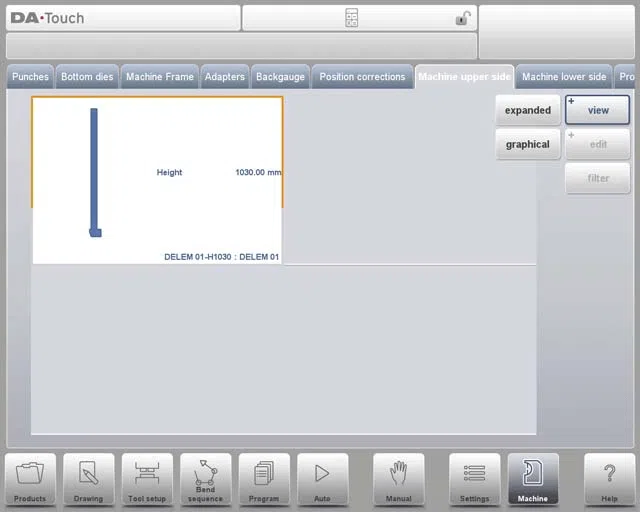

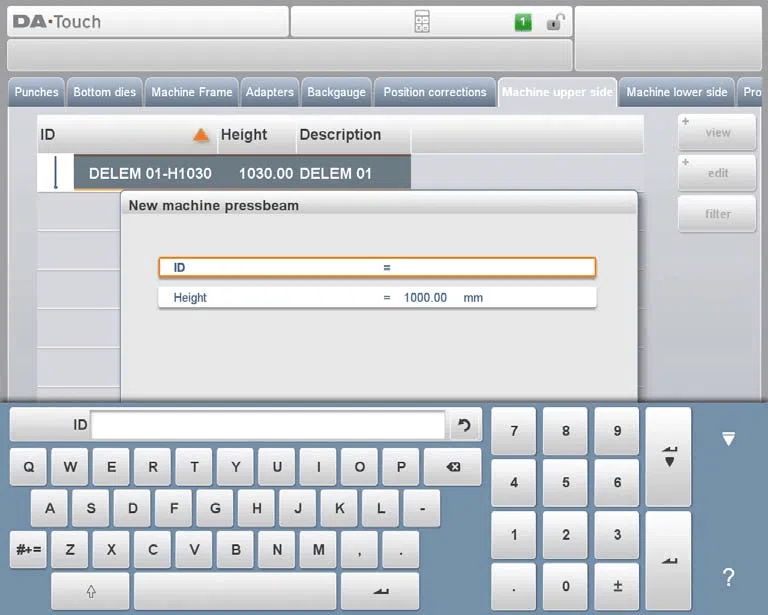

Чтобы создать новую деталь машины, выберите «Изменить» в библиотеке, затем «Добавить». Система запросит идентификатор, описание и высоту:

• ИДЕНТИФИКАТОР: Уникальное имя или номер для идентификации детали машины, до 25 символов.
• Описание: Краткое название или описание детали машины, длина не более 25 символов.
• Высота: Общая высота детали машины, измеренная, когда верхняя сторона находится в механической верхней мертвой точке.

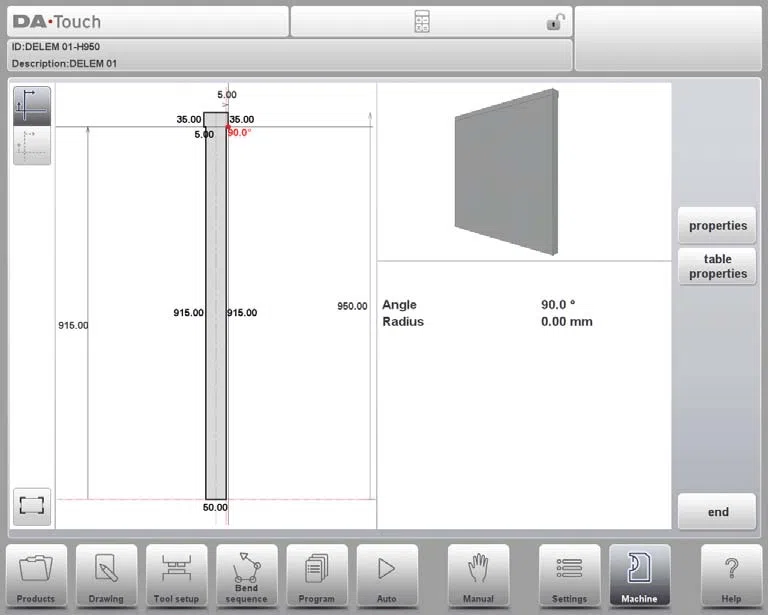

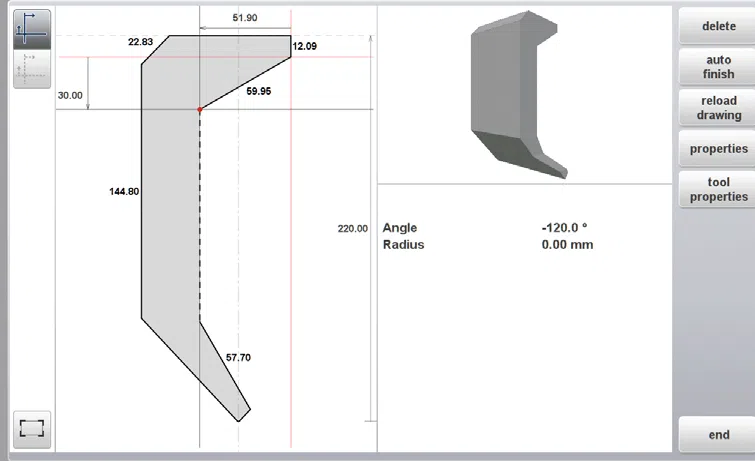

После настройки базовых параметров откроется редактор чертежей. Вы можете создавать подробные чертежи деталей машин, рисуя эскизы или вводя размеры и направления. Эта функция помогает оптимизировать работу машин и легко интегрировать дополнительные компоненты.

Нижняя сторона машины

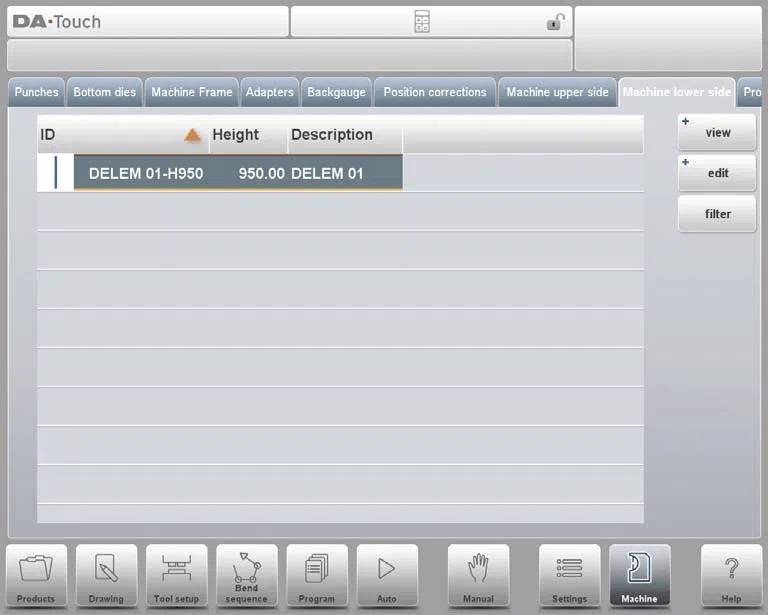

В режиме станка DELEM DA-66T можно запрограммировать геометрию нижней стороны станка, также называемой столом, в виде профиля. Эта настройка критически важна для обнаружения столкновений, обеспечивая бесперебойную работу станка без помех со стороны изделия или других компонентов. Если вы добавляете утилиты для конкретных применений, их можно запрограммировать как специальные формы станка для включения в расчёты столкновений.

Обычно программируется только одна форма, но создать новую деталь машины довольно просто. Просто нажмите «Изменить» в библиотеке, а затем «Добавить». Вам потребуется указать идентификатор, описание и высоту новой детали:

• ИДЕНТИФИКАТОР: Уникальный идентификатор длиной до 25 символов.
• Описание: Краткое описание, также до 25 символов.
• Высота: Высота от поверхности стола до пола.

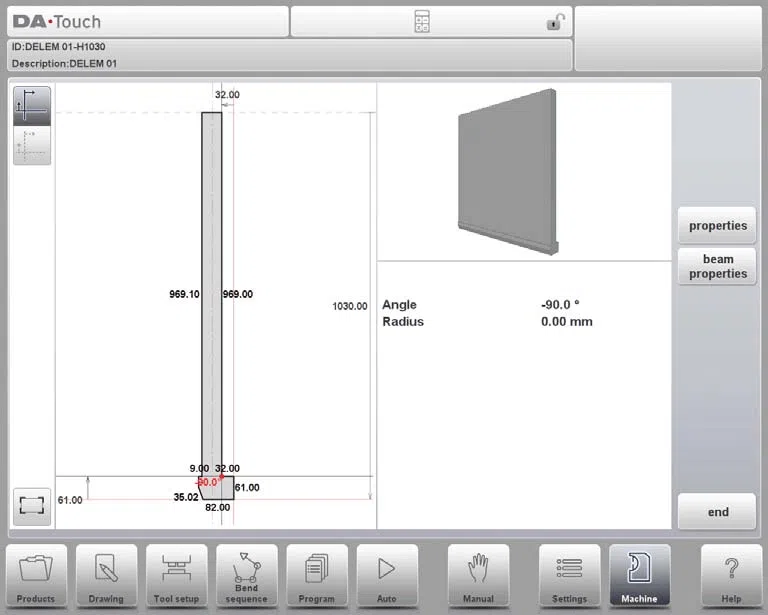

После ввода этих параметров появится редактор чертежей, позволяющий набросать детали или ввести размеры для каждой стороны.

Точка крепления

На чертеже также указывается точка крепления, отмеченная треугольной стрелкой, в которой к столу будут крепиться плашки или адаптеры. Если ваша система включает ось I, на чертеже отображается её разделительная линия, обычно на верхнем уровне стола, обозначающая границу между держателем инструмента и столом. Эта граница разделяет неподвижную и подвижную части стола.

Положение точки крепления по оси I по умолчанию равно 0, что соответствует центру станка (X=0). Вы можете скорректировать это положение, установив необходимое смещение по оси I.

Точки крепления также важны для штампов и адаптеров. Если эта функция отключена, индикатор точек крепления не отображается. Эта функция режима станка DELEM DA-66T обеспечивает точное позиционирование и настройку, повышая эффективность работы станка.

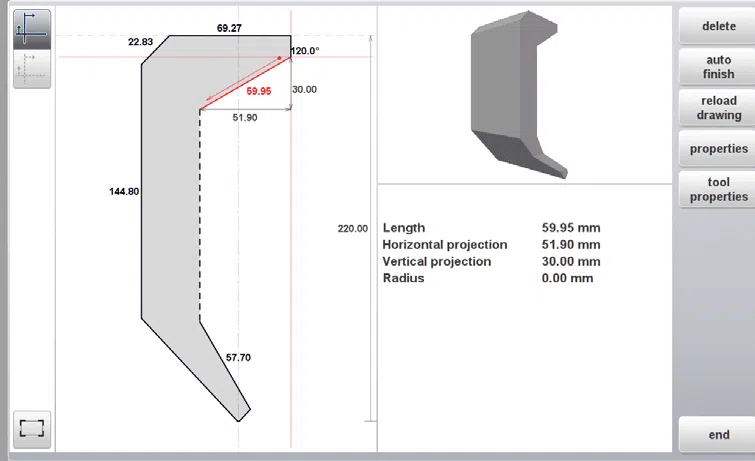

Функциональность рисования инструментов, адаптеров и форм машин

В режиме станка DELEM DA-66T вы можете легко программировать пуансоны, матрицы, адаптеры и формы станка благодаря расширенным функциям черчения. Эта функция не только повышает реалистичность объектов, но и обеспечивает точное предотвращение столкновений.

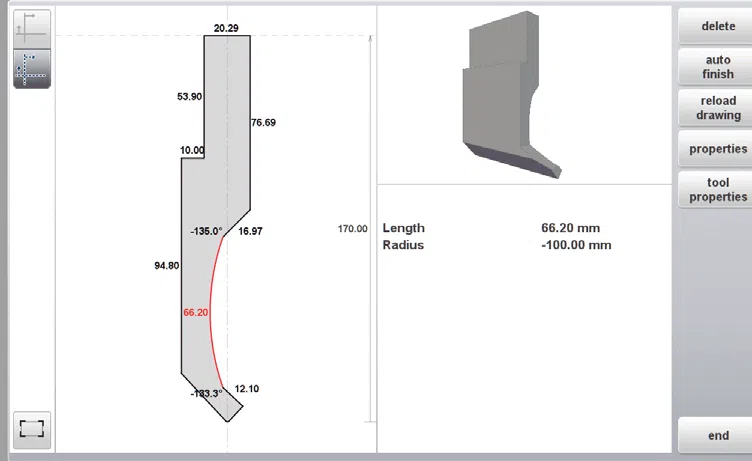

В режиме станка DELEM DA-66T вы можете создать эскиз желаемой формы и уточнить её, изменяя сегменты для достижения точных значений. Вы можете начать этот процесс с первого нарисованного сегмента и продолжать постепенно. Вот ключевые моменты, которые следует учитывать:

• Закрытие формы и автоматическое завершение: Убедитесь, что формы замкнуты. Используйте функцию автозавершения для завершения любых незамкнутых форм.
• Учет высоты: Высота программируемого объекта имеет решающее значение для точных расчетов гибки.

Другие полезные функции включают в себя:

• Радиус и привязка: линиям и углам можно назначить радиус, а привязка помогает выровнять их с окружающими объектами.

• Программирование измерений: Каждая линия имеет длину, проекционные размеры и угол, которые можно настроить в соответствии с вашими требованиями. Система управления оптимизирует этот процесс, корректируя значения по мере их ввода.

• Линии помощи: Вспомогательные линии помогают измерять расстояния между точками, обеспечивая точное редактирование. Вы можете перемещать эти линии, чтобы задать нужные значения и соответствующим образом скорректировать положение точек. Эти линии можно включать и выключать для беспрепятственного обзора вашей работы.

• Контроль точки монтирования: Если в деталях инструмента используются точки крепления, их можно переключать с помощью чертежа, чтобы предотвратить непреднамеренные изменения.

Используя эти функции, режим станка DELEM DA-66T расширяет возможности контроля над операциями станка, что обеспечивает более эффективное и точное изготовление металлоконструкций.

Транспортир

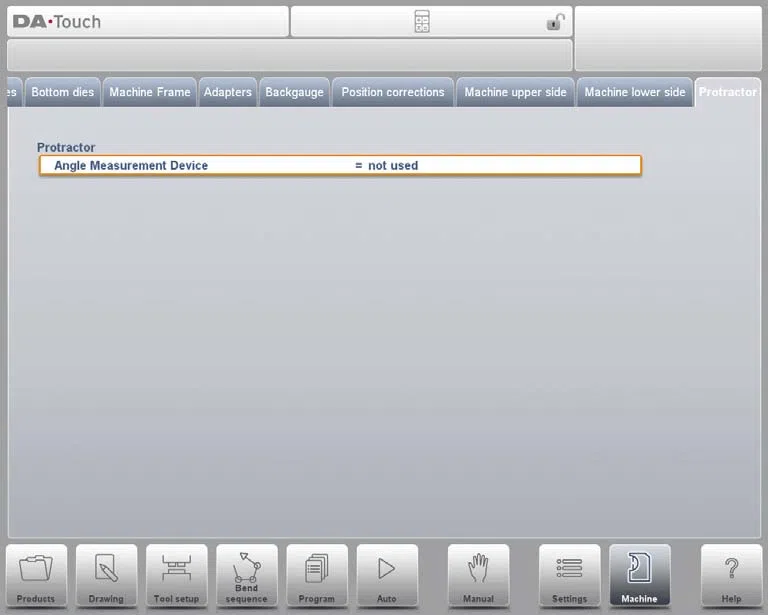

Для оптимизации режима работы станка DELEM DA-66T для точного измерения углов можно выбрать цифровое устройство для измерения углов с помощью предоставленного параметра. При установке опции OP-W-PROTRACTOR доступны три варианта устройства для измерения углов:

• Не используется
• Митутойо 187-50x
• Mit.187-50x U-WAVE (виден только если беспроводной приемник обнаружен при запуске)

Это устройство может использоваться в производственных режимах. Просто наведите курсор на поле альфа-коррекции или на всплывающее окно для альфа-коррекции в поле измеренного угла и нажмите кнопку передачи на угловом измерительном устройстве. Это действие отобразит полученный угол на экране. Нажатие клавиши Enter подтверждает это значение, и система управления вычисляет необходимую коррекцию на основе полученного значения угла.

Для настройки «Автоматический ввод коррекции α»:

• Выключенный: Угловая поправка рассчитывается и отображается после измерения. Оператору необходимо вручную выбрать поле угловой поправки и нажать клавишу Enter, чтобы применить поправку.
• На: Поле коррекции угла выбирается автоматически, а коррекция рассчитывается и копируется в параметр коррекции без дополнительного ввода.

Допуск на угол задаёт максимально допустимое отклонение между запрограммированным и измеренным углами. Если отклонение превышает этот допуск, на экране появляется сообщение об ошибке. Если включена функция «Автоввод коррекции α», большое отклонение препятствует автоматическому копированию коррекции.

Ведение журнала событий

Параметры

Режим станка DELEM DA-66T включает функцию регистрации событий, которая позволяет пользователям отслеживать конкретные события в системе управления станка. Эти данные хранятся в текстовых файлах, полезных для управления производством и анализа.

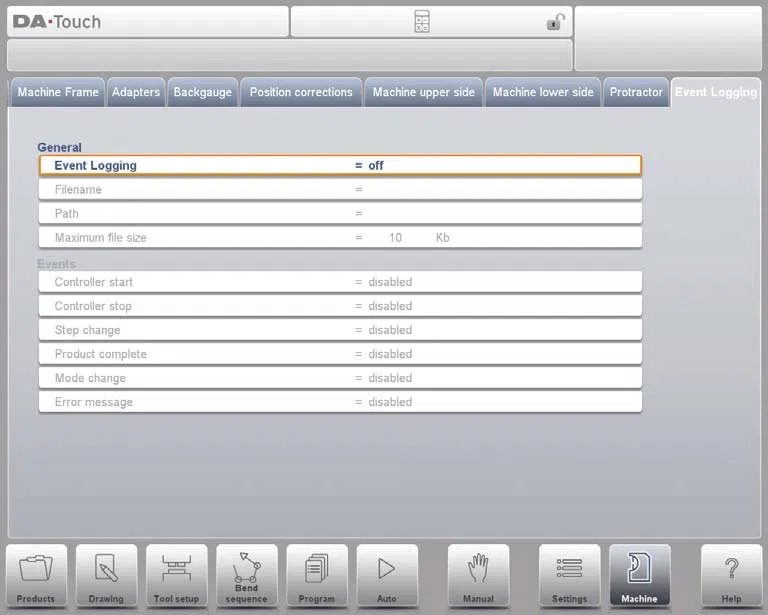

Параметры регистрации событий:

1. Активация: Вы можете включить или выключить регистрацию событий в зависимости от ваших потребностей.
2. Имя файла: Введите желаемое имя файла журнала. Система автоматически добавит к нему расширение «.txt».
3. Путь хранения: Определите место хранения файлов журнала. Возможные варианты: внутренняя память (жёсткий диск), USB-накопитель или сетевой диск (при наличии). Чтобы указать местоположение, используйте функцию «Выбрать путь».
4. Максимальный размер файла: Установите ограничение на размер файла журнала в килобайтах. По достижении этого ограничения файл журнала закрывается и создаётся новый с тем же именем для обеспечения непрерывности ведения журнала.

Регистрируемые события:

• Запуск контроллера: Регистрируется момент инициализации системы управления.
• Контроллер Стоп: Регистрируется момент остановки системы управления.
• Шаг изменения: Регистрирует каждый переход к новому шагу изгиба.
• Продукт готов: Регистрирует завершение последнего этапа программы гибки.
• Изменение режима: Регистрирует любое переключение в другой режим работы.
• Сообщение об ошибке: Регистрирует случаи сообщений об ошибках.

Для включения регистрации в машинном режиме DELEM DA-66T необходимо активировать по крайней мере один параметр события, который обеспечивает важную информацию для устранения неполадок и оптимизации операций.

Объяснение

Чтобы оптимизировать и упростить ваше понимание функции регистрации событий в машинном режиме DELEM DA-66T, ниже приведено упрощенное объяснение.

В файле журнала регистрируются различные действия машины, каждое событие фиксируется в отдельной строке с определёнными атрибутами. Типичная запись журнала может выглядеть следующим образом:

<log time="20100129T122021.477" event="mode" mode="1"/>

В каждой строке описывается время и характер события. Формат времени следующий: год-месяц-день T час-минута-секунда-миллисекунда, разделенные символом «Т».

События описываются ключевыми словами и различными атрибутами в зависимости от типа события. Вот некоторые ключевые типы событий и их возможные атрибуты:

• Изменение режима: Обозначается «режимом» с номерами режимов, например 1 для ручного режима и 2 для программирования.
• Шаг изменения: «шаг» относится к идентификатору продукта и номеру шага.
• Управление запуском/остановкой: «старт» или «стоп» включают идентификатор продукта, номер шага и счетчик запасов.
• Продукт завершен: «prod_rdy» включает идентификатор продукта и счетчик запасов.
• Сообщение об ошибке: «error» обозначает номер ошибки.

Атрибуты связаны с ключевыми словами, такими как:

• Номер режима: «режим»
• Номер шага изгиба: «шаг»
• Идентификатор продукта: «prod»
• Количество запасов: 'запас'
• Номер ошибки: «ошибка»

Каждая запись журнала занимает около 50 байт, что позволяет хранить около 200 событий в файле размером 10 КБ. Для расширенного журналирования рекомендуется использовать внешний USB-накопитель или сетевой накопитель, поскольку контроллер поддерживает файлы размером до 1 МБ. Такой подход обеспечивает эффективное отслеживание событий, критически важное для поддержания производительности машинного режима DELEM DA-66T.

Техническое обслуживание

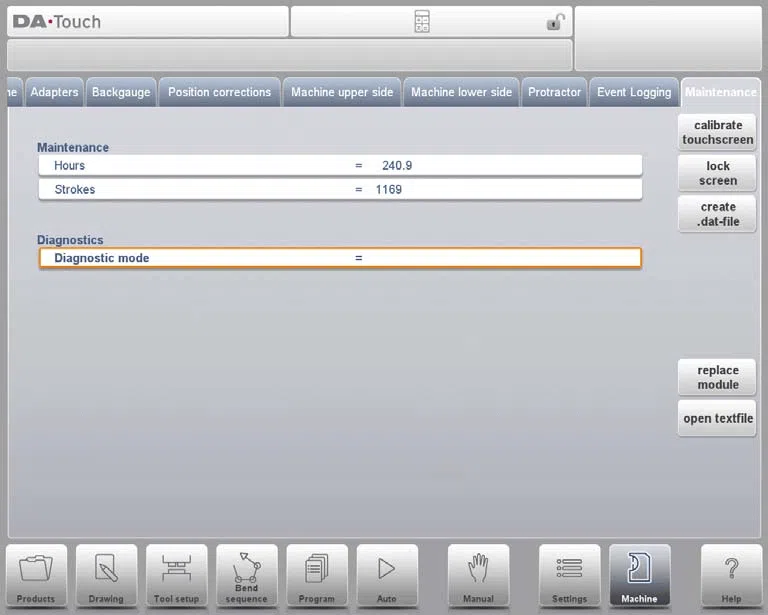

Режим станка DELEM DA-66T предлагает ряд функций, предназначенных для эффективной оптимизации технического обслуживания и диагностики. Эта вкладка централизует задачи, связанные с обслуживанием, включая счётчики моточасов и ходов, а также функции замены модулей и хранения диагностических данных.

• Машино-часы: Отображает общее количество часов работы машины.
• Инсульты: Показывает количество ходов, выполненных балкой пресса.

Диагностический режим: Этот режим можно активировать или деактивировать для сервисных целей с помощью специального кода. Для получения доступа и подробной информации обратитесь к производителю.

Калибровка сенсорного экрана: Отрегулируйте калибровку сенсорного экрана в соответствии с предпочтениями пользователя.

Экран блокировки: Используйте эту функцию, чтобы заблокировать экран для очистки без изменения настроек. Разблокируйте экран, нажав кнопку «СТОП».

Создать .dat-файл: В режиме диагностики эта функция сохраняет основные данные о продукте и управлении на подключенном USB-накопителе для поддержки технического обслуживания.

Замена модуля:

Замените модуль оси, выполнив следующие действия:

1. Выключите DA-контроллер и отсоедините DM-модуль, требующий замены.
2. Подключите новый DM-модуль того же типа и включите машину.
3. Сообщение об ошибке покажет идентификатор исходного модуля.
4. Перейдите на вкладку «Обслуживание» в режиме машины и выберите «Установить модуль».
5. Подтвердите замену модуля, нажав «Да».
6. Система перезагрузится для инициализации нового модуля, при необходимости автоматически обновив его программное обеспечение.

Благодаря оптимизации этих функций режим машины DELEM DA-66T обеспечивает эффективное управление и обслуживание машины.

Системная информация

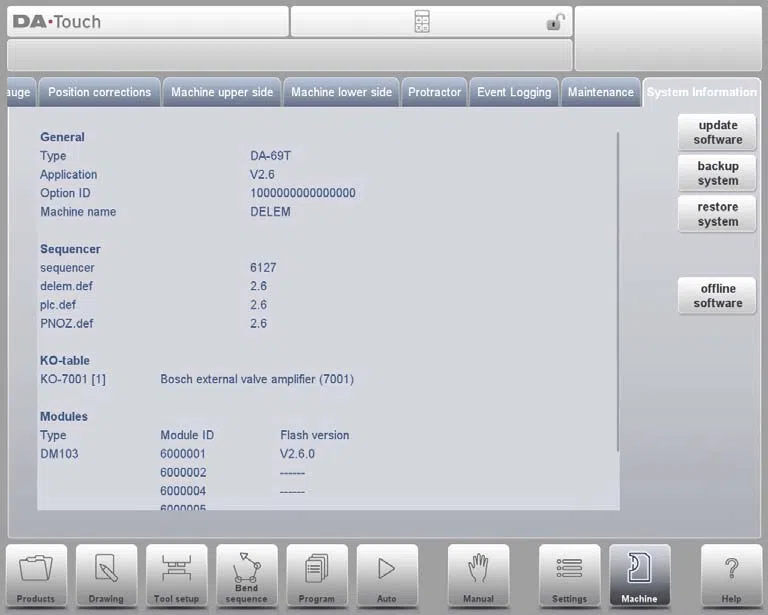

Режим машины DELEM DA-66T предлагает комплексный интерфейс системной информации, включающий несколько ключевых функций, необходимых для поддержания и повышения производительности машины.

На этом экране отображается подробная информация о системе управления. Эта информация полезна для обслуживания.

В этом разделе представлена важная информация, такая как информация о версии программного обеспечения, идентификаторы модулей и версии OEM-файлов. Эта информация крайне важна для обслуживания и ремонта.

Ключевые детали

• Версия приложения: Отображает текущую версию приложения.
• Идентификатор опции: Показывает уникальный идентификатор опции управления машиной.
• Версии Sequencer и Delem.def: Показывает текущие версии файлов секвенсора и delem.def, обеспечивая актуальность системы.
• Модули: Список запрограммированных модулей с их идентификаторами и версиями флеш-памяти. Если элементов больше четырёх, список можно прокручивать для удобства навигации.

Обновление программного обеспечения и резервное копирование

• Обновление программного обеспечения: Позволяет обновлять программное обеспечение с помощью USB-накопителя, используя браузер каталогов для выбора и запуска установки.
• Резервная система: Позволяет выполнить полное резервное копирование системы на USB-накопитель, создавая уникальный файл с меткой времени, включающий программное обеспечение Delem, данные OEM и пользовательские файлы.
• Восстановление системы: Облегчает восстановление ранее созданной резервной копии с возможностью выбора конкретных компонентов для восстановления.

Оффлайн программное обеспечение

Эта функция создаёт файл установки автономного ПО на USB-накопителе, позволяя обновлять существующее автономное ПО. Использование корректной версии автономного ПО обеспечивает полную совместимость с управляющим ПО.

Понимая и используя эти функции, пользователи могут эффективно управлять режимом машины DELEM DA-66T, обеспечивая оптимальную производительность и обслуживание.
