Когда речь идёт об освоении работы с DELEM DA-69T, понимание всех тонкостей его работы может значительно повысить эффективность вашего рабочего процесса. Если вы ищете подробное руководство по эффективной работе с DELEM DA-69T, вы попали по адресу.

В этой статье я подробно расскажу об эксплуатации DELEM DA-69T, чтобы вы получили необходимые знания для максимально эффективного использования этого продвинутого контроллера. Независимо от того, являетесь ли вы новичком, желающим освоить основы, или опытным пользователем, стремящимся усовершенствовать свои навыки, это руководство покажет вам, как управлять DELEM DA-69T и оптимизировать его под ваши конкретные эксплуатационные потребности.

Понимание блока управления DELEM DA-69T

Знакомство с панелью управления

Блок управления — это сердце работы DELEM DA-69T. Прежде чем приступить к выполнению конкретных задач, важно ознакомиться с устройством и функционалом панели управления.

• Откройте для себя интерфейс дисплея: DELEM DA-69T оснащен интуитивно понятным сенсорным интерфейсом, на котором отображается вся важная информация. Удобная навигация помогает оптимизировать работу.
• Доступ к настройкам управления: Понимание того, как получать доступ к настройкам управления и изменять их, позволяет операторам настраивать машину в соответствии со своими конкретными потребностями.

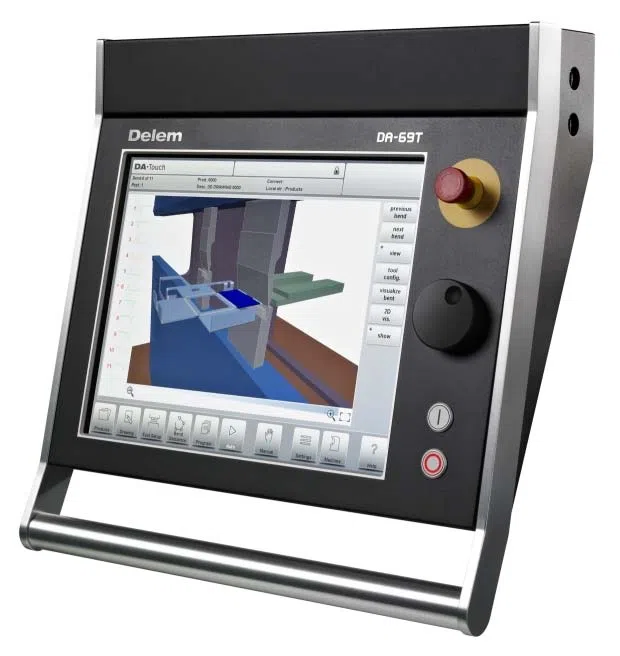

Элемент управления выглядит следующим образом:

Внешний вид вашего блока управления может отличаться. Управление осуществляется преимущественно с помощью сенсорного экрана. Помимо сенсорных элементов управления, на передней панели расположены кнопка аварийной остановки, маховик и кнопки пуска и останова. Специальные функциональные клавиши, которые могут быть установлены на верхней панели блока управления, имеют подробное описание, соответствующее данному руководству пользователя, и поставляются производителем станка.

Элементы управления на передней панели и USB-разъемы

Передние элементы управления разработаны для бесперебойного взаимодействия с DELEM DA-69T. Они позволяют напрямую управлять основными операциями.

Передняя панель, кроме дисплея, состоит из следующих элементов управления:

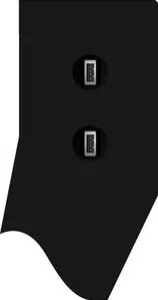

DELEM DA-69T оснащен разъемами USB, что значительно расширяет его эксплуатационные возможности.

Режимы работы и программирования DELEM DA-69T

Переключение между различными режимами работы и программирования обеспечивает гибкость при решении различных задач.

Главный экран пульта управления DA-Touch выглядит следующим образом:

На главном экране отображаются различные параметры в зависимости от активной кнопки навигации. Нажатие на различные режимы позволяет легко выбрать нужный. Функция «Продукты» активна по умолчанию.

Структура главного экрана выглядит следующим образом:

Титульная панель

На верхней титульной панели вы найдете логотип, текущую информацию о продукте, каталог продуктов, строку обслуживания (если включено) и индикаторы машины.

Информационная панель

На информационной панели отображаются и доступны все функции и визуализации, относящиеся к выбранному режиму.

Панель управления

Панель управления является частью информационной панели и представляет собой место, где находятся элементы управления, связанные с информационной панелью.

Панель навигации

Панель навигации, которая всегда видна, содержит все основные режимы. Крупные кнопки с пиктограммами позволяют напрямую переключаться между ними.

Пояснение к основным режимам/кнопкам навигации:

Начало работы с DELEM DA-69T

Шаг 1: Введение в эксплуатацию DELEM DA-69T

Чтобы создать эффективную программу гибки, начните с создания чертежа изделия и расчета допустимой последовательности гибки. Эта последовательность в полной мере использует возможности DELEM DA-69T для создания программы гибки изделия. Вот краткий обзор:

1. Перейдите в режим «Продукты» и создайте новый продукт.
2. Введите сведения о продукте и создайте 2D-профиль, используя режим рисования.
3. Отрегулируйте настройку инструмента в режиме настройки инструмента.
4. Определите последовательность с помощью режима Bend Sequence.
5. При необходимости измените программу ЧПУ в режиме «Программа».
6. Запустите программу, нажав «Авто» и кнопку «Старт».

Шаг 2: Основные приготовления

Прежде чем приступить к работе с DELEM DA-69T, убедитесь, что все материалы и инструменты правильно запрограммированы:

• Программируйте материалы в библиотеке материалов через режим настроек.
• Определите необходимые инструменты в библиотеке инструментов, которая находится в режиме машины.

Шаг 3: Создание чертежа продукта

Используйте функциональные возможности чертежей DELEM DA-69T для создания эскизов будущего продукта:

• Используйте методы эскизирования и настройки значений для создания чернового варианта дизайна, при необходимости корректируя длину линий и углы.
• Используйте функции масштабирования, подгонки под экран, панорамирования и поворота для точной настройки.
• Возможности проектирования включают в себя 2D и 3D графический дизайн, масштабирование толщины листа, а также возможность добавлять или изменять изгибы.

Шаг 4: Определение последовательности изгибов

После завершения чертежа используйте режимы «Настройка инструмента» и «Последовательность изгиба»:

• Запрограммируйте точную настройку инструмента в режиме настройки инструмента.
• В режиме «Последовательность гибки» вы можете запрограммировать и визуально проверить выбранную последовательность гибки. Управление DELEM DA-69T позволяет определять эту последовательность как автоматически, так и вручную.

Шаг 5: Создание числовой программы

Доступ к числовой программе осуществляется в меню «Программа»:

• Запустите численную программу напрямую или создайте ее на основе графического моделирования изгиба.
• Операция DELEM DA-69T позволяет визуализировать и редактировать данные в процессе производства. Завершенная программа запускает постобработку и создание численной программы.

Шаг 6: Использование автоматического и ручного режимов

Запускайте вашу продуктовую программу в разных режимах:

• Автоматический режим позволяет выполнять программу изгиб за изгибом.
• Ручной режим обеспечивает тестовую среду для отдельных изгибов, полезную для понимания поведения системы.

Шаг 7: Резервное копирование и внешнее хранилище

Сохраняйте файлы продуктов и инструментов для резервного копирования и обмена между системами:

• В зависимости от настроек храните файлы в сети или на USB-накопителе.

Освоение этих этапов обеспечивает эффективное использование эксплуатации DELEM DA-69T, оптимизируя производство и сводя к минимуму ошибки.

Средства программирования для DELEM DA-69T

Средства программирования бесценны для операторов, стремящихся максимально раскрыть потенциал DELEM DA-69T.

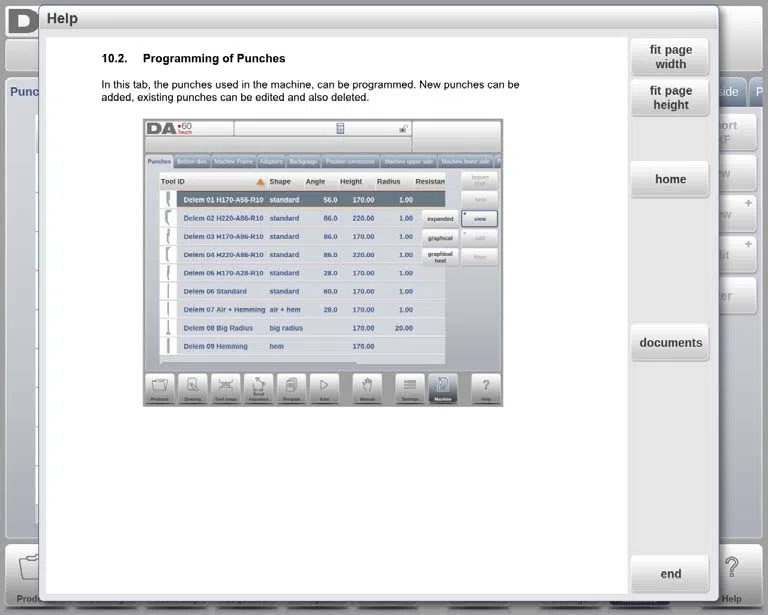

Текст справки

Этот элемент управления оснащён функцией онлайн-справки. При нажатии кнопки «Справка» на панели навигации будет выведена контекстная справка.

Чтобы активировать окно справки для параметра, нажмите кнопку «Справка» на панели навигации.

Появится всплывающее окно с информацией об активном параметре.

Это окно справки содержит ту же информацию, что и руководство по эксплуатации.

Чтобы воспользоваться окном справки, прокрутите текст, двигая пальцем в нужном направлении. Для перехода между страницами коснитесь нижней или верхней части экрана. Используйте функцию «Указатель», чтобы перейти к содержанию, где гиперссылки позволяют напрямую переходить к темам. Чтобы закрыть окно справки, нажмите кнопку «Завершить».

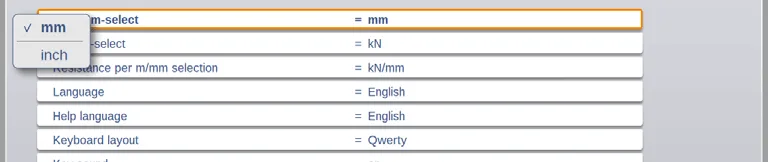

Функциональность списка

Некоторые параметры имеют ограниченный набор доступных значений. Коснитесь строки параметра, чтобы открыть список вариантов, и выберите нужное значение. Чтобы закрыть список, не изменяя выбранное значение, коснитесь поля за его пределами.

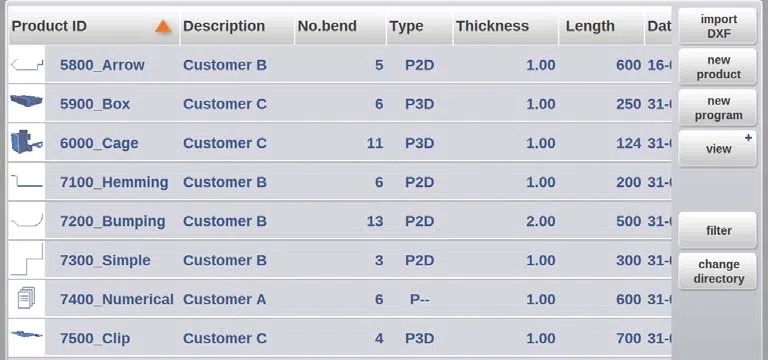

Фильтр, поиск в реальном времени, автоматический фильтр

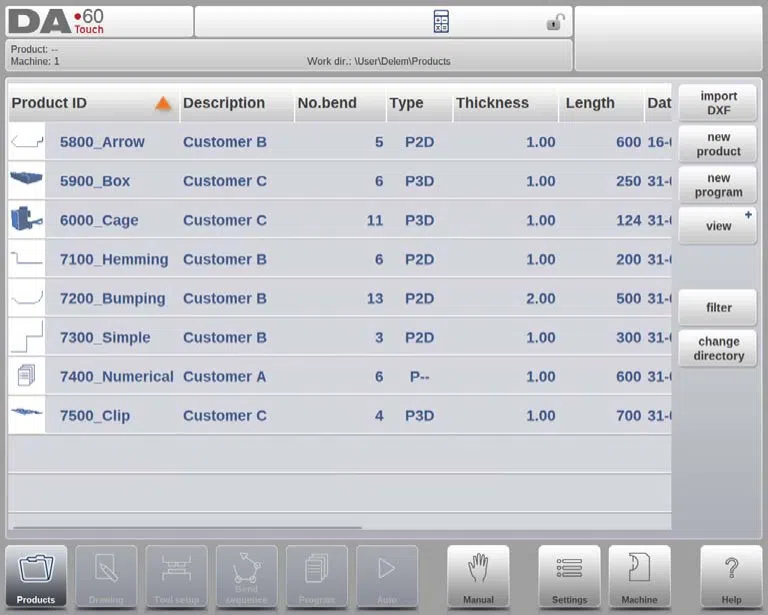

В некоторых режимах, например, в режиме «Продукты», можно просматривать списки таких объектов, как продукты, инструменты или материалы. Чтобы найти нужный элемент, воспользуйтесь функцией фильтра: нажмите кнопку «Фильтр», введите часть идентификатора, и список автоматически сузится в соответствии с введенными данными. Разделяйте поисковые запросы пробелом.

Чтобы закрыть экран фильтра, воспользуйтесь кнопкой закрытия клавиатуры рядом с ней.

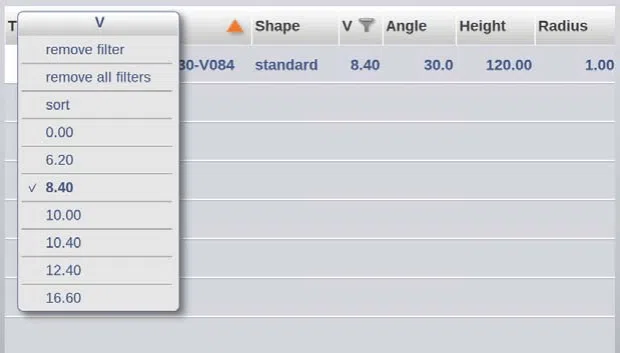

Автофильтр

Помимо функции фильтрации, таблицы выбора инструментов и продуктов поддерживают функцию автоматической фильтрации по заголовкам столбцов. При нажатии на заголовок список сортируется по этому столбцу, обозначенному треугольником для порядка сортировки. Появляется список автоматической фильтрации с вариантами фильтрации по записям столбцов. Например, при выборе штампа можно фильтровать по V-образному вырезу. Фильтры можно снять аналогичным образом, с возможностью очистки.

Навигация

В некоторых режимах экраны программы разделены на вкладки.

Вкладки можно легко выбирать, просто нажимая на них. Если вкладка видна не полностью или совсем не видна, просто перетащите строку вкладок по горизонтали, чтобы «вытянуть» нужную вкладку в поле зрения и выбрать её.

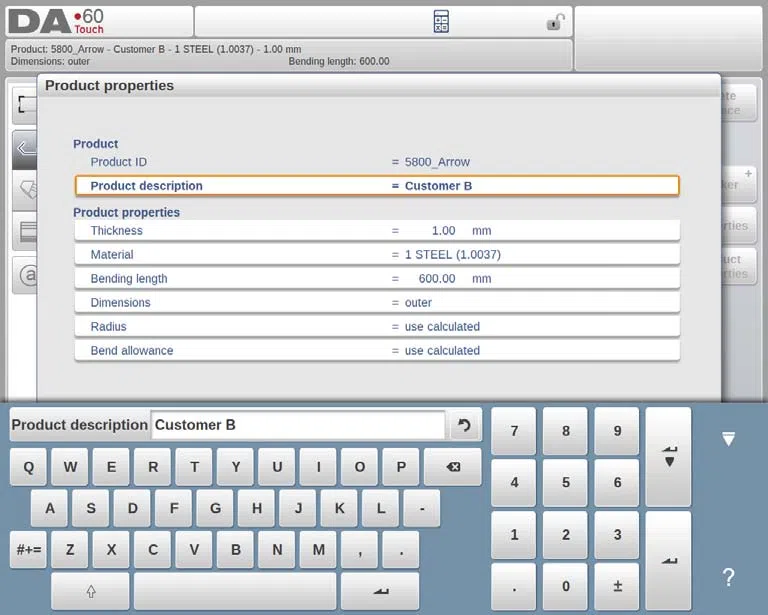

Ввод и редактирование текста

При работе с DELEM DA-69T эффективный ввод данных упрощается благодаря касанию нужной позиции курсора для ввода текста или значения. Это особенно полезно при редактировании заметок, где можно вводить несколько строк и использовать клавишу Enter для перевода строки. Экранная клавиатура обеспечивает такие удобные функции редактирования, как «Вырезать», «Копировать» и «Вставить», а также функции «Отменить» и «Повторить», что повышает эффективность работы с DELEM DA-69T.

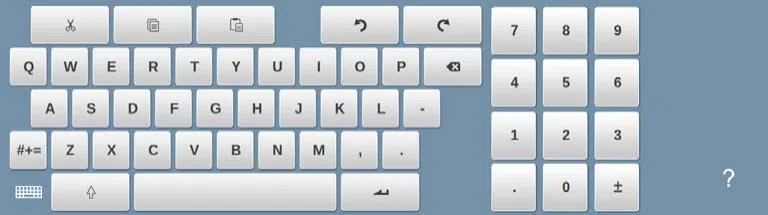

Для удобства клавиатуру можно отобразить или скрыть с помощью клавиши со стрелкой в левом нижнем углу, что упрощает процесс ввода данных.

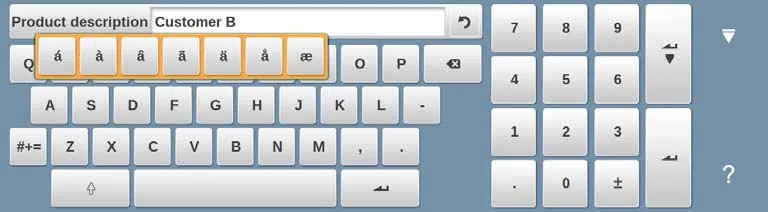

Ввод буквенно-цифровых символов и специальных символов

При освоении работы с DELEM DA-69T важно понимать принципы использования как буквенно-цифровых, так и специальных символов в системе управления. При необходимости на экране появится полноценная буквенно-цифровая клавиатура. В полях, требующих ввода только цифр, буквенно-цифровые символы отключены, и активна только цифровая клавиатура.

Для полей, допускающих ввод буквенно-цифровых строк, доступна вся клавиатура, а специальные символы доступны с помощью кнопки специальных символов. Удерживание символа (например, «a») открывает дополнительные специальные символы (á, à, â и т. д.), что обеспечивает гибкость ввода при работе с DELEM DA-69T.

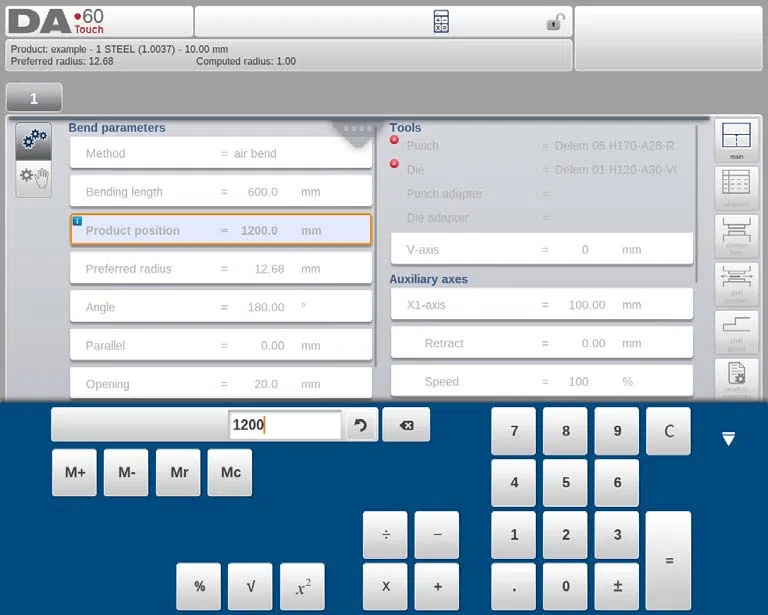

Калькулятор

Для эффективного освоения работы с DELEM DA-69T используйте встроенный «настольный калькулятор». Доступ к нему осуществляется через значок калькулятора в верхней части экрана. Этот инструмент предоставляет такие важные функции, как сложение, вычитание, умножение, деление, а также вычисление процентов, извлечение квадратного корня и использование памяти. Для вычислений, связанных со значениями параметров, вы можете легко переключиться на калькулятор во время ввода параметров.

Эта интеграция позволяет использовать значения параметров напрямую, а результаты автоматически обновляются в строке ввода, устраняя необходимость в ручном переносе данных. Калькулятор оптимизирует процесс вычислений в рамках работы DELEM DA-69T, повышая общую эффективность.

Центр сообщений

Сообщения, генерируемые ПЛК, системами безопасности, LUAP или секвенсором, направляются в «Центр сообщений». В системе DELEM DA-69T Operation значок центра сообщений, расположенный в верхнем ряду рядом с символами калькулятора и блокировки клавиатуры, указывает на активные сообщения. Нажатие на этот значок удаляет сообщения с экрана, что облегчает непрерывное программирование и редактирование. Повторное нажатие отображает все сообщения. Если в фоновом режиме поступают новые сообщения, на значке центра сообщений отображается дополнительный индикатор, гарантируя, что вы будете в курсе всех сообщений в системе DELEM DA-69T Operation.

Сеть

Система ЧПУ оснащена сетевым интерфейсом. Сетевая функция позволяет операторам импортировать файлы изделий непосредственно из сетевых каталогов или экспортировать готовые файлы изделий в требуемый сетевой каталог.

Функция блокировки клавиатуры

Для предотвращения несанкционированного изменения продуктов или программ в процессе эксплуатации DELEM DA-69T предусмотрена функция блокировки клавиш, которая блокирует управление. Существует два уровня блокировки:

• Блокировка программы: Позволяет только выбирать и выполнять продукты в автоматическом режиме.
• Блокировка машины: Полностью блокирует машину, отключая управление.

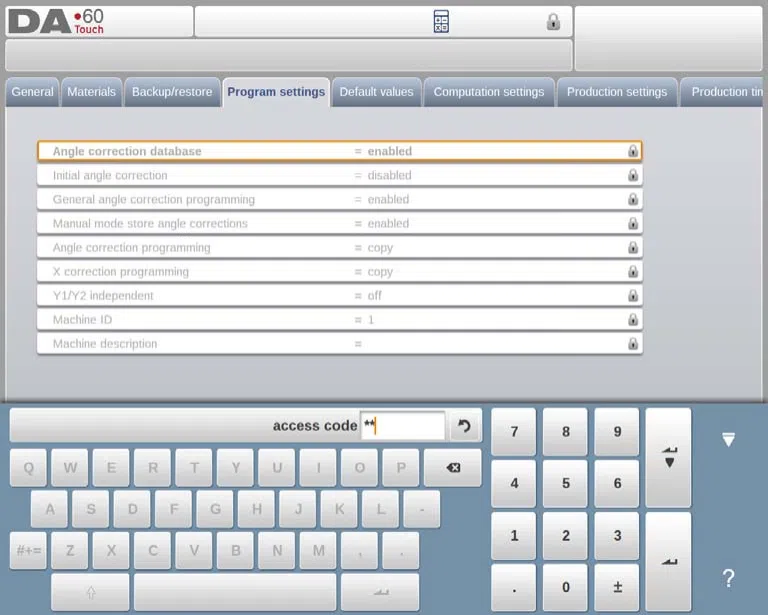

Чтобы активировать блокировку, коснитесь символа замка в верхней части экрана. Ввод соответствующего кода активирует либо блокировку программы (серый замок), либо блокировку машины (красный замок). Эта функция гарантирует безопасность и точность работы DELEM DA-69T.

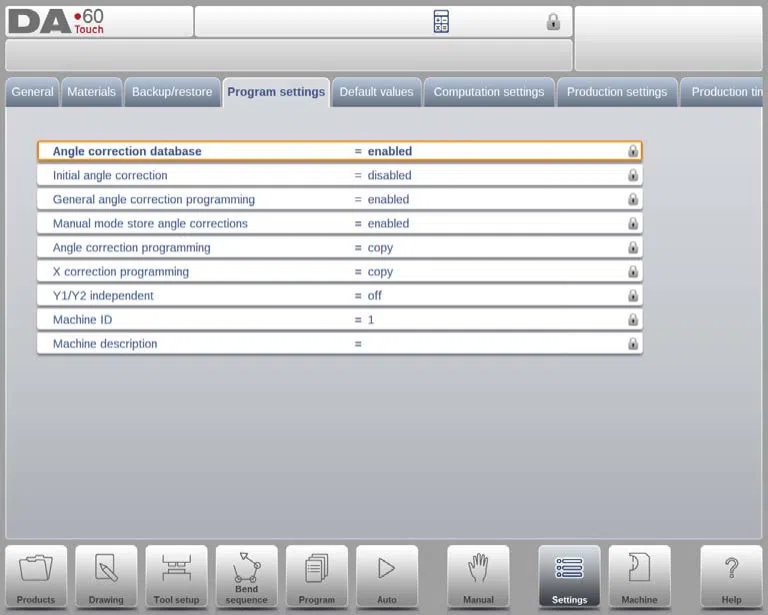

Когда на DELEM DA-69T активирована блокировка программы, за параметрами появляются символы замка, указывающие на запрет изменений. Чтобы разблокировать, коснитесь символа замка и введите правильный код. После ввода символ замка будет означать, что устройство разблокировано, а символы замка за параметрами исчезнут.

Коды можно изменить по желанию. Процедура управления кодами описана в руководстве по установке.

OEM-функциональная панель

В зависимости от реализации производителя оборудования, правый верхний угол экрана может использоваться для отображения специальных индикаторов. Для доступа к функциям, связанным с этими индикаторами, можно открыть панель функций OEM, коснувшись этого угла экрана.

Версии программного обеспечения

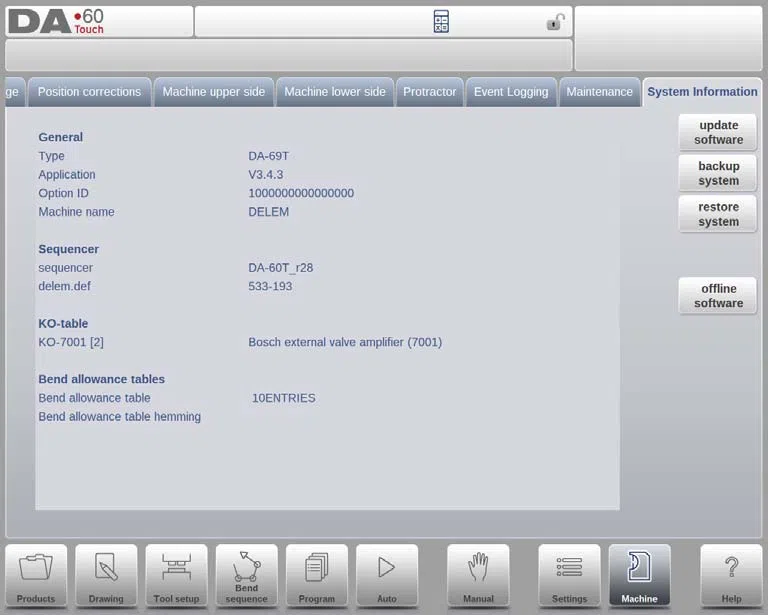

Версия программного обеспечения вашего контроллера отображается на вкладке «Информация о системе» в меню «Машина».

Пример номера версии:

В 1.2.3

V обозначает версию

V 1.xx — это номер основной версии.

V x.2.x — это номер младшей версии

V xx3 — номер версии обновления

Сайт основной номер версии операции DELEM DA-69T программное обеспечение обновлено с добавлением важных новых функций, которые могут изменить привычный рабочий процесс. дополнительный номер версии увеличивается, когда добавляются улучшения, не затрагивая существующие операции. номер версии обновления зарезервировано для исправлений программного обеспечения в текущей версии.

Следуя этому руководству, пользователи не только освоят работу с DELEM DA-69T, но и оптимизируют его функциональность, что приведет к повышению производительности и точности их работы.

Часто задаваемые вопросы (FAQ)

Заключение

Освоение эксплуатации DELEM DA-69T включает в себя понимание его ключевых функций, эффективную навигацию по интерфейсу и выполнение плановых проверок технического обслуживания. Следуя этим инструкциям, операторы смогут максимально повысить эффективность и точность работы листогибочного пресса, сократив время простоя и повысив общую производительность.

Обеспечивая правильную настройку и регулярное обслуживание, вы не только продлите срок службы вашего DELEM DA-69T, но и оптимизируете рабочий процесс. Для получения более подробной поддержки или по любым вопросам обращайтесь к нашей команде. Кроме того, ознакомьтесь с другими нашими ресурсами и документацией, где вы найдете подробные рекомендации по работе и усовершенствованию станков с ЧПУ.
