Как освоить поправки ESA S630 для точной гибки?
При управлении сложными гибочными проектами точность играет ключевую роль, и система коррекции ESA S630 Corrections может стать вашим незаменимым инструментом для её достижения. Если вы хотите освоить эту систему и повысить точность гибки, вы обратились по адресу.
Я расскажу вам о голландских коэффициентах фальцовки/чеканки, о применении корректировок в полуавтоматическом режиме и выборе оптимальной формулы DIN для расчёта растяжения. К концу этой статьи вы получите необходимые знания для оптимизации процессов гибки, гарантируя точное соответствие каждого проекта спецификациям и повышение эффективности.
Голландские коэффициенты складывания/чеканки
Как войти на страницу поправочных коэффициентов
Чтобы получить доступ к ЕКА S630 На странице «Поправочные коэффициенты» вам необходимо выполнить следующие шаги.
Сначала войдите на страницу исправлений, нажав эту кнопку.
Затем выберите [Коэф. поправок].

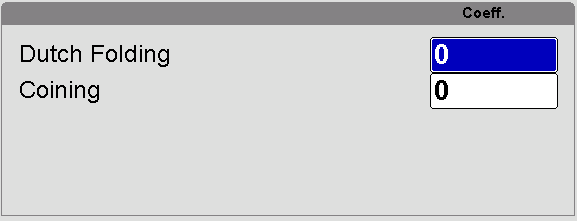

Появится следующая страница:
Это перенаправит вас на страницу «Корректировки коэффициентов», где находится основная информация:Голландская фальцовка” и коэффициенты «Coining» присутствуют. Освоение поправок ESA S630 требует эффективного использования этих коэффициентов.
Как использовать голландский коэффициент складывания/чеканки
Чтобы использовать голландский коэффициент складывания/чеканки, откройте Коэффициенты коррекции и введите необходимые параметры. Помните, что для применения настроек необходима перезагрузка ЧПУ. Эти коэффициенты крайне важны, поскольку они рассчитывают КДП для всех изгибов типа Dutch Folding/Coining, существенно повышая точность гибки за счёт алгебраического добавления к стандартным расчётам КДП.
Сохранение коэффициента
Вам будет приятно узнать, что ESA S630 Corrections автоматически сохраняет коэффициенты при выходе из Коэффициенты коррекции страница. Эти коэффициенты остаются привязанными к станку и не сохраняются в текущей рабочей программе, обеспечивая стабильность вашей работы.
Как удалить изменения коэффициента
Если вам нужно удалить какие-либо изменения в коэффициентах, просто нажмите кнопку [Отменить. Исправить.] Нажмите клавишу, и исходные значения, которые были на момент открытия страницы, будут восстановлены. Эта функция позволяет экспериментировать с настройками, не рискуя при этом навсегда изменить их.
Исправления в полуавтоматическом режиме
Освоение коррекции ESA S630 для точного изгиба подразумевает эффективное применение настроек полуавтоматического режима.

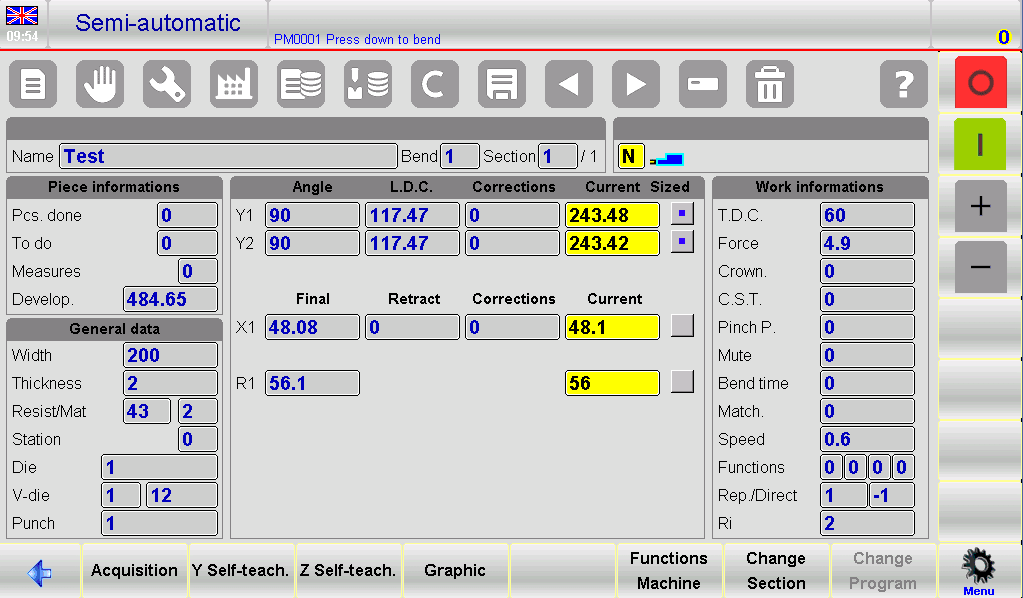

Полуавтоматическая страница
С помощью ESA S630 Corrections вы можете напрямую вводить изменения угла и заднего упора со страницы полуавтоматического режима, когда машина находится в режиме ОСТАНАВЛИВАТЬСЯ режим.
Эта функция позволяет быстро и эффективно обновлять оси Y1, Y2 и X без возврата на страницу редактора.
Когда НАЧИНАТЬ включен, редактирование, перечисленное выше, будет иметь формат «только для чтения», поэтому полуавтоматическая страница будет выглядеть следующим образом:
Как вносить исправления
Если исправления вносятся на полуавтоматической странице, они будут применены непосредственно к текущему изгибу. При изменении исправления соответствующее изменение отображается в инвертированных цветах, таким образом информируя оператора о внесённых изменениях.
Чтобы реализовать эти изменения, просто нажмите кнопку подменю и выберите соответствующую функциональную клавишу: [Конф. Сек. Равный изгиб] для регулировки по всему разделу или [Conf.Pr. Равный изгиб] для внесения изменений в отдельные изделия.
Коррекция внутреннего радиуса
Кроме того, корректировка внутреннего радиуса может повлиять на расчеты растяжения, особенно в числовых программах, обеспечивая дополнительную точность при использовании поправок ESA S630.
Благодаря такому подходу вы совершенствуете процессы гибки и обеспечиваете точность во всех проектах, используя весь потенциал системы ESA S630.
Выбор формулы DIN для расчета растяжения
При оптимизации для точной гибки исправления ESA S630 незаменимы, особенно при выборе формулы DIN для расчёта растяжения материала. Чтобы использовать стандартную формулу DIN, установите параметр «Формула растяжения» равным 1. Его можно изменить с помощью 4>> Параметры пользователя страница.
Проверка программы
После внесения этих изменений, нажмите НАЧИНАТЬ автоматически позиционирует оси, позволяя программе проверять наличие ошибок и останавливаться в полуавтоматическом режиме ОСТАНАВЛИВАТЬСЯ статус, если таковые будут найдены.
Цикл самостоятельного обучения
В ситуациях, когда стандартных расчётов недостаточно, например, при штамповке закруглённых пуансонов или гибке чеканки, цикл самообучения становится незаменимым. Его можно запустить на странице «ПОЛУАВТОМАТИКА», что позволит вручную настроить квоту гибки с помощью цикла самообучения.
Операторы могут точно настроить высоту изгиба в точке LDC, используя педаль «вверх» или «вниз», в зависимости от того, больше или меньше желаемая квота, чем рассчитанный конечный изгиб.
Такая гибкость гарантирует точное соблюдение требований к гибке и возможность точной корректировки. После завершения цикла самообучения вы можете запустить программу с первого гибочного участка, чтобы убедиться в фиксации всех настроек, обеспечивая надежный и точный процесс гибки с помощью ESA S630 Corrections.
правильная высота изгиба
При освоении корректировок ESA S630 для точной гибки операторы используют несколько методов для достижения правильной высоты гибки.
Если желаемая квота превышает уже рассчитанный конец изгиба, необходимо выполнить корректировку вверх с помощью педали «вверх».
И наоборот, если целевая квота ниже, оператор должен включить Повторный подъем в ВМТ с возможностью подъема ввод и, не отпуская педаль вниз в конечной точке поворота, приходится нажимать одну из этих двух кнопок, чтобы опускаться на десятую или сотую долю миллиметра за раз.
Процедуру можно активировать со страницы ПОЛУАВТОМАТ следующим образом:
– нажмите
– нажмите кнопку ПУСК, чтобы установить задние упоры в положение осей;
– нажмите Педаль вниз для выполнения изгиба;
– найдите точку желаемого конца изгиба с помощью процедуры, описанной выше;
– нажмите [Y самообучение.];
– нажмите педаль вверх;
– повторите процедуру для всех изгибов программы; для перемещения между различными изгибами используйте эти две кнопки.
После завершения самостоятельного обучения по всем изгибам:
– нажмите эту кнопку и выполните программу с первого изгиба
Часто задаваемые вопросы (FAQ)
Как эффективно применять коррекции ESA S630 для повышения точности гибки?
Для эффективного применения поправок ESA S630 убедитесь, что ваши материалы правильно настроены с правильными коэффициентами сгиба или чеканки. Отрегулируйте эти параметры в соответствии со свойствами материалов, с которыми вы работаете, чтобы максимально повысить точность гибки.
Каковы преимущества использования полуавтоматического режима с коррекциями ESA S630?
Использование полуавтоматического режима с коррекцией ESA S630 позволяет оптимизировать операции и сократить количество ручных операций, обеспечивая стабильную точность. Этот режим помогает снизить влияние человеческого фактора, повысить надежность и ускорить процессы гибки.
Как выбор правильной формулы DIN может повлиять на использование мной поправок ESA S630?
Выбор правильной формулы DIN имеет решающее значение для точного расчёта растяжения, что является важным фактором точности гибки с поправками ESA S630. Правильная формула гарантирует корректный расчёт материала, предотвращая возможные ошибки и потери материала.
Заключение
При освоении коррекции ESA S630 для точной гибки мы изучили такие важные аспекты, как корректировка коэффициентов голландской фальцовки/чеканки, внедрение коррекции в полуавтоматическом режиме и выбор подходящей формулы DIN для расчёта растяжения. Эти шаги имеют решающее значение для повышения точности и эффективности гибочных операций.
Понимая и применяя эти ключевые аспекты, вы сможете достичь оптимальных результатов и улучшить свои производственные процессы. Чтобы получить дополнительную информацию или персональную поддержку, свяжитесь с нашей командой. Для получения более подробной информации о ESA S630 или изучения похожих тем рекомендуем вам ознакомиться с нашими дополнительными ресурсами.
