Если вы ищете руководство по настройке пуансонов ESA S640, вы попали по адресу. В этой статье я подробно опишу шаги по настройке пуансонов для ESA S640, обеспечивая плавную и точную работу. Это руководство призвано развеять ваши сомнения и придать вам уверенности в эффективном выполнении настройки пуансонов ESA S640. Независимо от того, являетесь ли вы ветераном отрасли или новичком, к концу чтения вы получите ценные знания для повышения эффективности ваших металлообрабатывающих процессов с помощью ESA S640.

Список недоделок

Начнём с ЕКА S640 Для настройки отметок вам потребуется получить доступ к списку отметок. Следуйте этим инструкциям, чтобы эффективно получить доступ к инструментам и управлять ими:

Доступ к списку замечаний

Отобразить список: Нажмите кнопку, чтобы переключаться между списком пуансонов и списком матриц. Сначала вы можете увидеть список матриц, но повторное нажатие кнопки отобразит список пуансонов.

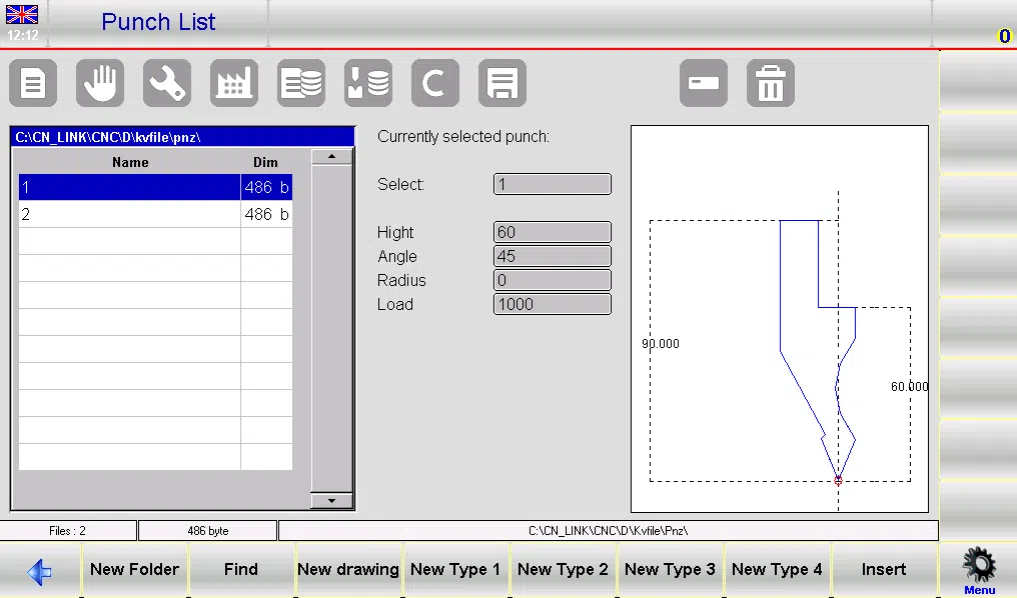

Окно списка недоделок: После отображения списка замечаний вы заметите три основных раздела в интерфейсе:

• В левом окне отображается полный список замечаний.

• В центральных блоках отображаются данные, относящиеся к выбранному пуансону.

• В правом окне отображается предварительный просмотр выбранного в данный момент перфоратора.

Эффективное управление перфорацией

Использование функциональных кнопок: Для навигации по списку замечаний используйте различные функциональные кнопки:

• [Новая папка]: Создайте новую папку для организации ваших инструментов.

• [Находить]: Быстро найдите нужный перфоратор в списке.

• [Новый рисунок]: Создайте новый удар с нуля.

• [Новый тип]: Используйте предварительно установленные типы перфорации (тип 1, 2, 3 или 4) для упрощения настройки.

• [Вставлять]: Добавьте выбранный пуансон в рабочую программу или для конкретного изгиба.

Использование предварительного просмотра и внесения изменений

Предварительный просмотр: Для более удобной идентификации инструментов включите предварительный просмотр инструментов. Эта функция обычно включена, но при необходимости её можно отключить. Откройте меню и выберите... 4>> Предварительный просмотр элемент для управления этой настройкой.

Копирование и переименование:

• Копирование перфоратора: Выберите перфоратор, откройте меню и выберите 0>> Копировать. Введите новое имя для копии и подтвердите.

• Переименовать удар: Выберите перфоратор, откройте меню и выберите 1>> Переименовать. Введите новое имя и подтвердите.

Инструменты для удаления и резервного копирования

Стереть перфорацию: Выберите перфоратор, подтвердите свой выбор и нажмите. [Ok] удалить его.

Сохранение и удаление инструментов на USB-накопитель:

• Сохраните инструменты на USB-накопитель: Вставьте USB-устройство, откройте меню и выберите 2>> Сохранить инструменты для резервного копирования всех пуансонов и штампов.
• Удалить все инструменты: Чтобы удалить все записи, выберите 3>> Удалить инструменты выберите в меню и подтвердите с помощью [Да].

Инструменты для работы с USB-устройствами

Управление инструментами с USB-накопителя: Вставьте USB-накопитель с сохраненными инструментами в порт. Получайте доступ к списку пуансонов или матриц и управляйте им непосредственно с устройства, используя операции, аналогичные операциям с внутренним списком инструментов.

Перенос инструментов с USB на NC: Сохраняйте инструменты с USB-устройства на внутренний диск NC, выбрав соответствующий пункт. 2>> Сохранить инструменты пункт из меню.

Выполнение этих шагов по настройке пуансонов ESA S640 обеспечивает оптимизированный рабочий процесс и поддерживает точность при выполнении всех задач по металлообработке. Правильное управление пуансонами и понимание интерфейса повышают производительность и сокращают время настройки.

Как ввести новый ввод для ESA S640

Шаг 1: Ввод новой записи

Для начала настройки перфораторов ESA S640 необходимо ввести новый перфоратор, выполнив следующие шаги:

2. Перейдите в раздел «Перфорация».Если при первом отображении вы видите список штампов, нажмите эту кнопку еще раз, чтобы переключиться на пуансоны.

3. Выберите и настройте тип перфорации.Выберите нужный тип пробойника из списка. Вы можете либо полностью изготовить новый пробойник, либо использовать один из трех доступных предустановленных пробойников с фиксированными размерами.

Эти предустановки можно настроить в соответствии с вашими потребностями.

Примечание: Прошивка пуансона необходима для проведения проверок на устойчивость к столкновениям с заданными заготовками, а расчет глубины изгиба зависит от точных размеров пуансона. Если полная прошивка пуансона затруднена, выберите предварительно заданный тип и отрегулируйте его, чтобы он точно соответствовал фактической форме, используя предопределенные данные.

Для продолжения нажмите:

• [Новый рисунок] полностью разработать индивидуальный пуансон.
• [Новый тип 1] для предварительно установленного пуансона типа 1.
• [Новый тип 2] для предварительно установленного пуансона типа 2.
• [Новый тип 3] для предварительно установленного пуансона типа 3.
• [Новый тип 4] для круглого предварительно установленного пробойника.

4. Введите технические характеристики перфоратораПосле выбора типа перфоратора в новом окне вам будет предложено ввести такие размеры, как общая высота и рабочая высота. Убедитесь, что эти параметры соответствуют вашим производственным потребностям.

5. Перейдите на страницу чертежа.После ввода размеров перфорации перейдите на страницу чертежа, выбрав соответствующий пункт. [Ok] Кнопка. Макет страницы чертежа будет различаться в зависимости от выбранного типа перфоратора. Здесь вы можете завершить разработку проекта, убедившись, что он соответствует проверкам на предотвращение столкновений и расчетам глубины гибки, имеющим решающее значение для безопасности и точности эксплуатации.

Тщательно следуя этим шагам по настройке перфораторов ESA S640, вы обеспечите точную и эффективную настройку перфораторов в соответствии с вашими конкретными производственными требованиями.

Шаг 2: Пробойники для рисования

После ввода параметров пуансона следующим шагом в настройке пуансонов ESA S640 является рисование пуансона с помощью встроенного в систему инструмента рисования. Это обеспечивает точное отображение геометрии пуансона и помогает предотвратить ошибки.

Доступ к перфораторам для вычерчивания осуществляется через функцию вычерчивания, подробно описанную в соответствующей главе руководства.

Интерфейс включает в себя левое окно для рисования и четыре правых окна для ввода данных, с выделением данных для полярных, декартовых, вершинных и дуговых чертежей.

Условные обозначения при рисовании и ввод вершин

Для обеспечения точности:

• Начертите против часовой стрелкиНачните протягивать пуансон против часовой стрелки, помня, что задние упоры находятся с правой стороны пуансона.
• Определите вершинуНаконечник пуансона имеет решающее значение для чертежа. Начните с ввода длины “lp”, затем:
  • Введите и подтвердите угол наклона и фаску, если необходимо.
  • Укажите радиус наконечника (элемент данных R) и нажмите [Ok].
  • Введите усилие пробивки (максимум тонн на метр) и подтвердите. Эта последовательность действий формирует наконечник и продолжает работу с заданной по умолчанию длиной для последующих участков.

Подробные инструкции по чертежам

В качестве примера рассмотрим перфоратор, расположенный в поле “lp”:

• Введите данные для чаевых.Введите длины и углы последовательно.
• Используйте функцию дуги для построения кривых.: The [Arc] Клавиша позволяет создавать плавные, изогнутые участки, вводя соответствующие значения длины и глубины.
• Корректировка измеренийИспользуйте графические вспомогательные средства с допуском ±1° или ±1 мм для точной настройки участков, что улучшит соответствие между чертежом и фактическим пуансоном.

Исправление и сохранение чертежа

• ИсправленияВ случае возникновения ошибок, переходите между полями для исправления записей.

• СохранятьПосле завершения сохраните чертеж в памяти системы, присвоив ему имя, состоящее из комбинации цифр и букв, и подтвердите, нажав клавишу Enter. [Ok].

Шаг 3: Использование предварительно установленных перфораторов

Страница с предварительной настройкой пуансона представлена в виде предварительно нарисованного пуансона вместе с серией данных, характеризующих форму этого пуансона.

Изменив любое из значений и нажав кнопку [Ok], рисунок будет перерисован с учетом измененного значения.

Как сохранить предварительно заданные параметры перфорации

После настройки дырокола обязательно сохраните его для повторного использования. Нажмите кнопку ’Сохранить», чтобы сохранить дизайн во внутренней памяти ESA S640. Введите имя, состоящее из цифр и букв, например, используя каталожный код дырокола, и подтвердите, нажав кнопку. [Ok]. Этот процесс обеспечивает безопасность вашей системы, позволяя быстро получить к ней доступ в будущих операциях.

Завершение настройки

После настройки пуансонов выполните проверку системы, чтобы убедиться в правильности всех записей и чертежей. Это сводит к минимуму риск ошибок во время работы и обеспечивает высокую точность при выполнении всех задач на листогибочном прессе.

Следуя этим подробным инструкциям по настройке пуансонов и матриц на станке ESA S640, вы максимально используете возможности системы и повышаете эффективность производства. Точная настройка является ключом к достижению высокой точности и продлению срока службы вашего оборудования.

Часто задаваемые вопросы (FAQ)

Заключение

Вкратце, настройка пуансонов ESA S640 включает в себя несколько ключевых этапов, обеспечивающих оптимальную производительность и точность в ваших металлообрабатывающих операциях. Эффективный доступ к списку пуансонов и его управление, использование предварительно заданных типов пуансонов и регулярное техническое обслуживание позволяют значительно повысить функциональность и срок службы вашего листогибочного пресса.

Для следующего шага мы рекомендуем обратиться в компанию HARSLE за более подробной поддержкой или по любым вопросам, касающимся настройки перфораторов ESA S640. Кроме того, вы можете ознакомиться с нашей другой документацией для получения дополнительной информации и рекомендаций по повышению производительности вашего оборудования.
