Функция автоматического расчета ESA S875 — это ключевая функция, предназначенная для автоматического расчета последовательности гибки при работе на листогибочном прессе. При программировании сложных деталей определение правильной и эффективной последовательности гибки имеет важное значение для предотвращения столкновений, сокращения времени настройки и обеспечения точности формовки. В этой статье объясняется, как применять функцию автоматического расчета ESA S875 при программировании последовательности гибки, включая основные принципы, необходимые условия и практические шаги. Понимание принципов работы этой функции позволит операторам повысить эффективность программирования, минимизировать ручные корректировки и добиться более стабильных и надежных результатов гибки в ежедневном производстве.

Доступ к функции автоматического расчета

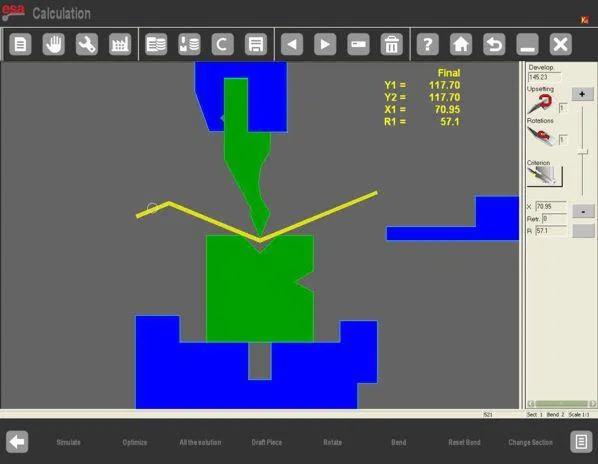

Сайт ЕКА S875 Функция автоматического расчета доступна непосредственно на чертежной маске детали. Для начала нажмите... [Рассчитать]. Это откроет окно с полной симуляцией детали, включая верхнюю и нижнюю части листогибочного пресса, пуансон, матрицу, упор и металлический лист перед гибкой.

С правой стороны расположены три окна, отображающие важную информацию: количество оборотов детали, угол наклона относительно рассчитанной последовательности изгиба и активацию функции поиска для нахождения всех возможных решений. Числовой контроллер отдает приоритет обработке наибольшей части листа оператором, а корректировка критериев расчета позволяет осуществлять поиск по нескольким потенциальным последовательностям изгиба.

Поиск последовательности гибки в автоматическом и ручном режимах

Расчет последовательности изгиба в ESA S875 может выполняться в двух режимах: автоматическом и ручном, в зависимости от предпочтений оператора и сложности детали.

Автоматический поиск изгибов

В автоматическом режиме числовой контроллер определяет оптимальную последовательность сгибания. Прессование [Оптимизировать] Этот режим запускает поиск системой наиболее эффективной последовательности. Он снижает необходимость ручного ввода и гарантирует расчет изгибов таким образом, чтобы избежать столкновений с матрицей, пуансоном или упорами. Система автоматически оптимизирует порядок гибки для обеспечения правильной обработки листового материала, повышения скорости производства и гарантирования стабильного качества гибки. Автоматический расчет идеально подходит для стандартных деталей или в случаях, когда необходимо выполнить несколько изгибов с минимальным вмешательством.

Ручной поиск изгибов

Ручной режим позволяет операторам принудительно задавать определенные изгибы в последовательности. Операторы могут частично или полностью задавать изгибы, а оставшиеся изгибы рассчитываются автоматически цифровым контроллером. Переключение между изгибами осуществляется с помощью клавиш со стрелками, а вращение детали может быть выполнено с помощью... [Повернуть] Функция. Принудительные изгибы можно отменить нажатием кнопки. [Сгибать] Нажмите клавишу еще раз. После того, как оператор определит определенные изгибы, нажмите [Оптимизировать] Пересчитывает оставшуюся последовательность, учитывая при этом изгибы, выполненные вручную, что обеспечивает гибкость при программировании сложных деталей, которые могут потребовать определенного порядка изгиба из-за ограничений, связанных с инструментом или обработкой.

Результаты оптимизации и обратная связь

После завершения вычислений система управления ESA S875 немедленно предоставляет обратную связь:

• Решение найдено: Указывает на то, что последовательность гибки осуществима. Операторы могут [Принимать] Чтобы найти решение, смоделируйте последовательность изгиба, продолжите с альтернативными решениями или остановитесь, чтобы внести изменения.
• Решение отсутствует: Предупреждает оператора о том, что текущая конфигурация детали не может быть согнута с использованием выбранной последовательности. В этом случае можно применить альтернативные критерии или вручную определить проблемные изгибы. Точки столкновения выделяются, что упрощает корректировку последовательности или положения.

Моделирование последовательности изгиба доступно через [Имитировать] Эта пошаговая инструкция позволяет операторам визуализировать деталь до и после каждого изгиба. [Опираясь на/поддерживаемый] Эту функцию можно активировать для обеспечения правильного выбора положений опоры. В случае столкновений упор перемещается только в пределах допустимых значений по осям, что помогает операторам предотвращать ошибки и избегать потенциального повреждения листа или инструмента.

Режим ожидания/поддержки и исправления

Режим опоры/поддержки обеспечивает надежное позиционирование детали при каждом изгибе. После принятия решения система числового программного управления автоматически рассчитывает необходимые корректировки для осей X и R. Операторы могут регулировать положение опор, перемещаться по изгибам или останавливать моделирование на любом этапе для проверки выравнивания. Для деталей, которые могут слегка столкнуться с деталями станка, не причинив повреждений, оператор может принудительно выполнить всю последовательность изгиба. Этот режим особенно полезен при работе со сложной геометрией, длинными листами или специализированной оснасткой.

Основные преимущества и практические советы

Автоматический расчет ESA S875 предоставляет множество преимуществ:

• Сокращает время программирования за счет автоматического расчета оптимальной последовательности изгиба.
• Сводит к минимуму риск столкновений и возможного повреждения листового металла.
• Повышает точность и повторяемость гибки сложных деталей.
• Поддерживает как полностью автоматическую, так и ручную настройку, обеспечивая максимальную гибкость.
• Позволяет моделировать изгибы до начала производства, сокращая количество ошибок и отходов материалов.

Для достижения оптимальных результатов рекомендуется использовать следующие практические советы: точно вводить размеры детали и данные об инструменте, внимательно анализировать результаты моделирования и использовать ручную корректировку изгиба при работе с деталями необычной формы или при выполнении специальных операций.

Часто задаваемые вопросы (FAQ)

Заключение

Автоматический расчет ESA S875 — это мощный инструмент, упрощающий создание оптимальных последовательностей изгиба для листогибочный пресс операции. Благодаря этой функции операторы могут автоматически создавать точные последовательности, сокращать ошибки при перемещении материалов и избегать столкновений. Сочетание автоматической и ручной регулировки изгиба обеспечивает гибкость в сложных программах, а функции моделирования позволяют осуществлять наглядную визуальную проверку перед началом производства.

Внедрение автоматического расчета ESA S875 повышает эффективность, обеспечивает стабильное качество гибки и экономит время при программировании. Для получения дополнительной информации о том, как максимально использовать преимущества автоматического расчета ESA S875 или устранить неполадки в конкретных ситуациях, обратитесь к руководству пользователя или свяжитесь со службой поддержки HARSLE для получения профессиональной помощи.
