Навигация по настройкам DELEM DA-53T может поначалу показаться сложной, но это необходимо для эффективной работы вашего оборудования. Если вы ищете руководство по эффективному управлению и оптимизации этих настроек, вы попали по адресу.

В этой статье я расскажу вам, как легко разобраться в настройках DELEM DA-53T и как ими пользоваться. Независимо от того, хотите ли вы повысить производительность или обеспечить точность операций, эта документация предоставит вам необходимые знания для освоения интерфейса DELEM DA-53T. Это руководство предназначено как для новичков, так и для опытных пользователей, стремящихся улучшить свои навыки.

Введение

Этот режим предоставляет доступ к различным настройкам, непосредственно влияющим на программирование новых продуктов и процессов. Пользователи могут устанавливать значения по умолчанию и конкретные ограничения в соответствии со своими потребностями.

Настройки распределены по нескольким вкладкам, логично упорядочивая различные темы. В следующих разделах рассматриваются доступные вкладки и подробные настройки.

Навигация по вкладкам осуществляется простым касанием и выбором нужного элемента для настройки. Поскольку вкладок может быть больше, чем помещается на экране в одном представлении, перетаскивание вкладок по горизонтали позволяет просматривать и выбирать все доступные вкладки.

Общие настройки

Узнайте, как эффективно управлять параметрами DELEM DA-53T и настраивать их. Измените параметры, выбрав соответствующую вкладку, где цифровые или буквенно-цифровые значения легко задаются с помощью экранной клавиатуры. Для настройки параметров в виде списка просто коснитесь экрана, чтобы выбрать параметры, а для более длинных списков используйте простую прокрутку. Основные настраиваемые параметры включают:

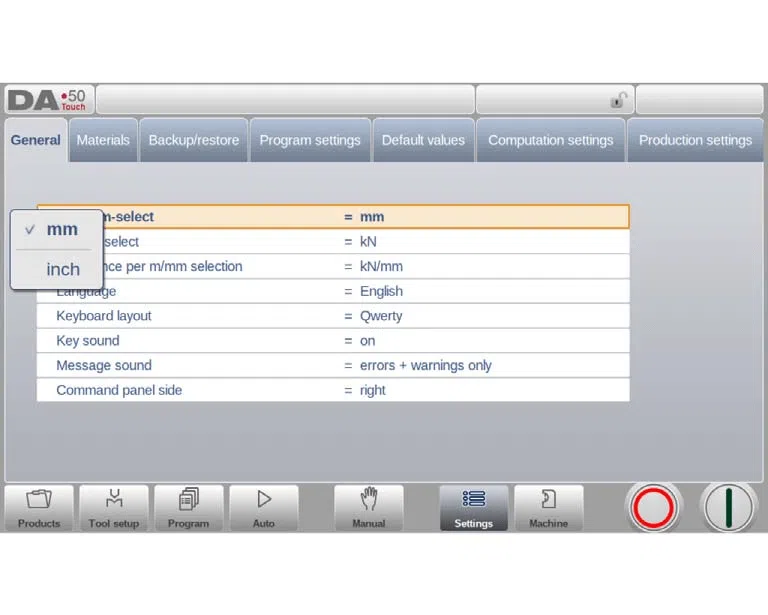

Выбор единицы измерения: Выберите миллиметры или дюймы, а также единицы измерения силы: тонны или кН.

Измерение сопротивления: Выберите измерение сопротивления на метр или на миллиметр.

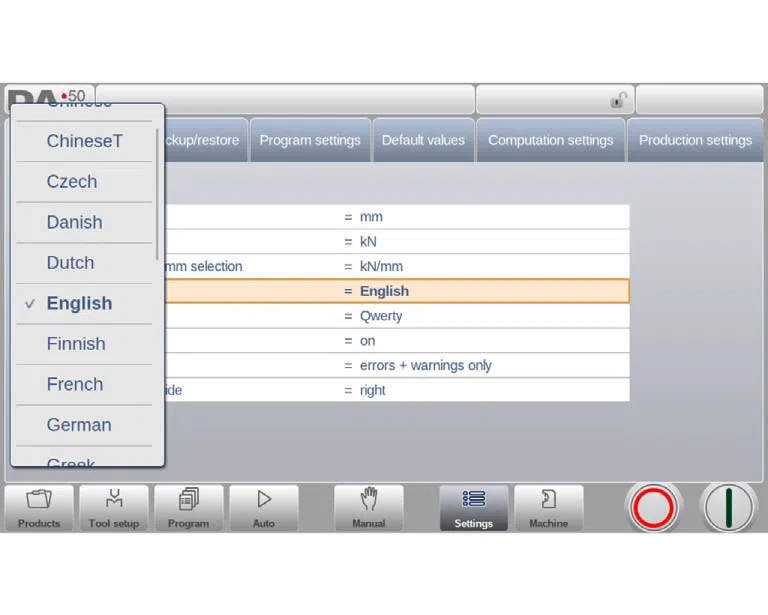

Варианты языка: Доступен широкий выбор языков интерфейса. Выберите нужный язык и наслаждайтесь персонализированным пользовательским интерфейсом. Обратите внимание, что для языков с уникальными символами может потребоваться перезагрузка системы.

Раскладки клавиатуры: Настройте клавиатуру, используя опции Qwerty, Qwertz или Azerty.

Настройки звука: Персонализируйте звуковую обратную связь. Управляйте ключевыми звуковыми реакциями и настройте звуковые сигналы для всех сообщений, только для ошибок и предупреждений, только для ошибок или полностью отключите.

Расположение командной панели: Оптимизируйте свой рабочий процесс, переместив панель команд на левую сторону экрана.

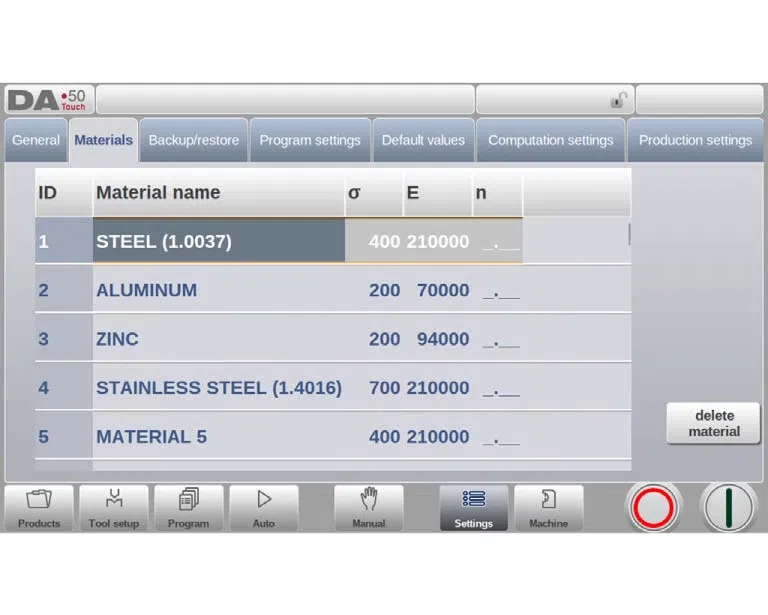

Настройки материала

Вкладка «Материалы» в настройках DELEM DA-53T позволяет программировать до 99 материалов, что является важной функцией для настройки операций машины.

Вы можете редактировать существующие материалы, добавлять новые или удалять ненужные. Каждый материал обладает тремя ключевыми свойствами:

• Название материала: отображается на экранах программирования, может содержать до 25 символов и должен начинаться с буквы.
• Предел прочности: Определяет прочность выбранного материала.
• Модуль E: Относится к модулю упругости материала.

Показатель деформационного упрочнения

Ключевой характеристикой является показатель деформационного упрочнения (n), предоставляемый поставщиками материалов. Точный ввод этого значения улучшает расчёт внутреннего радиуса и глубины гиба, уточняя допуски на изгиб и положения задних упоров. Изначально параметр n равен _.__, а диапазон значений — от 0,01 до 1,00, при этом для обычной мягкой стали он составляет 0,21.

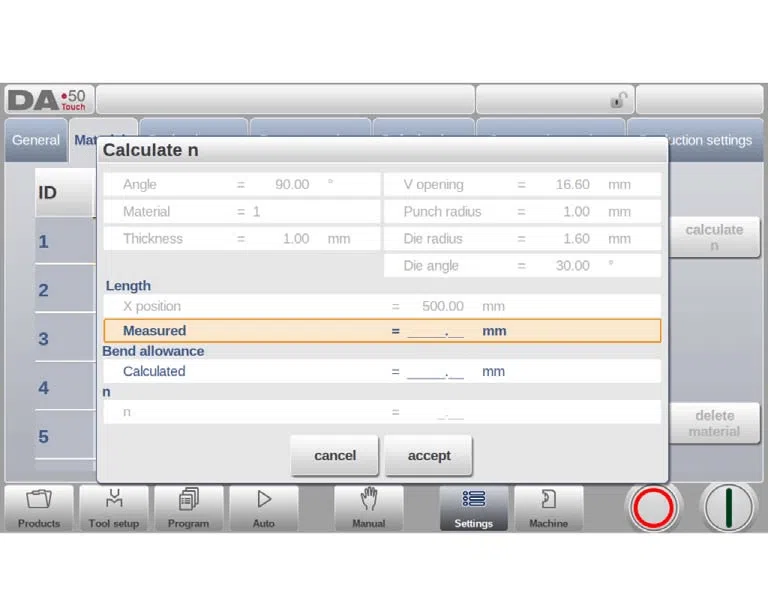

Вычислить n

Для большей точности можно использовать функцию «Рассчитать n». Выполните ручной тестовый изгиб и введите полученную длину стороны, чтобы рассчитать показатель степени деформационного упрочнения и припуск на изгиб. Точность расчёта зависит от правильности ввода толщины листа, параметров инструмента и точности измерения длины стороны.

Материалы можно сортировать в списке, нажимая на заголовки столбцов, что упрощает организацию. Чтобы изменить материал, выберите его строку и измените значения. Используйте функцию «Удалить материал» для удаления, а для новых материалов выберите пустую строку и запрограммируйте необходимые значения. Этот оптимизированный процесс в настройках DELEM DA-53T оптимизирует эффективность программирования.

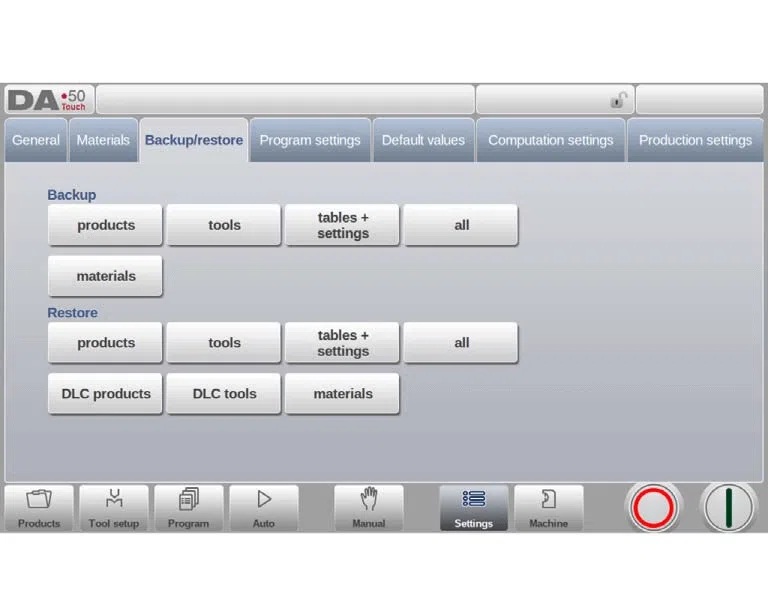

Параметры резервного копирования и восстановления

Изучите режим настроек DELEM DA-53T для эффективного резервного копирования и восстановления продуктов, инструментов, настроек и таблиц. Если вы работаете с изделиями старых моделей, система легко поддерживает восстановление продуктов и инструментов в формате DLC. Резервное копирование и восстановление материалов здесь также предусмотрено.

Настройки DELEM DA-53T позволяют использовать унифицированные процедуры для сохранения или чтения данных на различных носителях резервного копирования, таких как USB-накопители и сети.

Фактический каталог резервного копирования определяется подключенным устройством и выбранным каталогом, который можно настроить по мере необходимости. Это обеспечивает независимые места хранения резервных копий продуктов и инструментов, повышая эксплуатационную гибкость.

Резервное копирование продукта

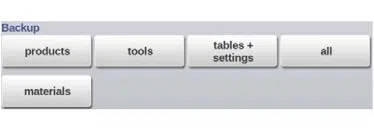

Чтобы создать резервную копию программ на диск, выберите «Продукты» в разделе «Резервное копирование» на странице «Резервное копирование/восстановление».

После установки начального каталога резервного копирования появляется экран резервного копирования продуктов.

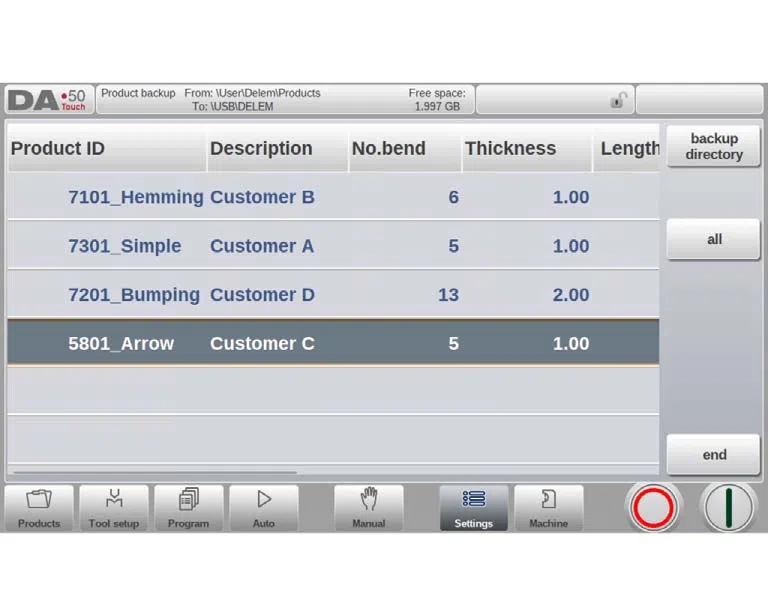

На экране резервного копирования в настройках DELEM DA-53T отображаются продукты в выбранном каталоге. Используйте параметры просмотра, аналогичные режиму «Продукты», чтобы легко найти элементы для резервного копирования.

• Исходные и резервные расположения: Текущий источник и местоположение резервных копий наглядно отображаются в верхней части страницы. Чтобы создать резервную копию продукта, просто коснитесь нужного элемента в списке. Маркер резервного копирования подтвердит выбор. Если существует дубликат файла, вам будет предложено выбрать, следует ли его заменить.
• Пакетное резервное копирование: Легко создайте резервную копию всех перечисленных продуктов одновременно, нажав «Все».
• Изменение исходного каталога: Настройте исходный каталог с помощью параметра «Исходный каталог». Перейдите в браузер каталогов, чтобы выбрать нужный источник.
• Определение места назначения резервного копирования: Аналогичным образом, место назначения резервных копий можно изменить с помощью параметра «Каталог резервных копий». Используйте браузер каталогов, чтобы выбрать нужное место назначения для резервных копий.

Восстановление продукта

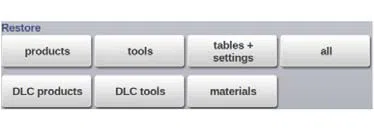

Чтобы восстановить программы на элементе управления, выберите «Продукты» в разделе «Восстановление» на странице «Резервное копирование/восстановление».

После установки начального каталога восстановления появляется экран восстановления продуктов.

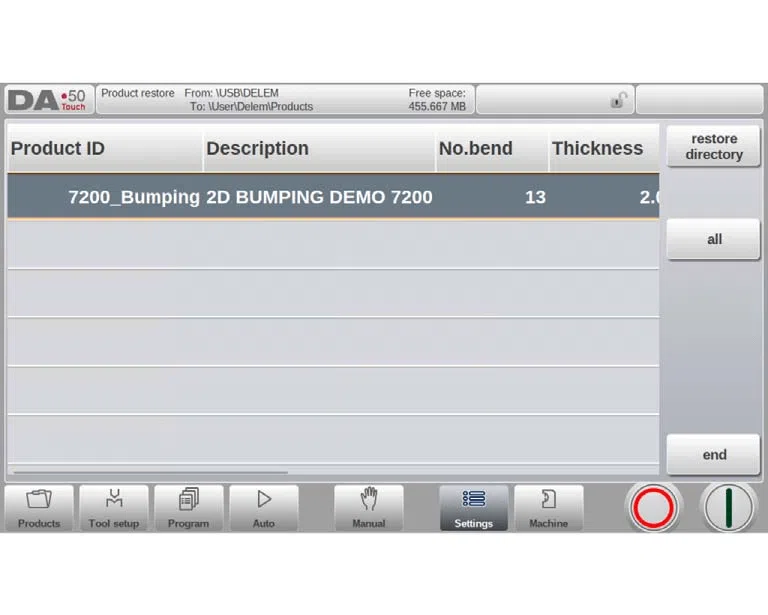

В настройках DELEM DA-53T на экране восстановления отображаются продукты из выбранного каталога, аналогично режиму «Продукты», что упрощает поиск объектов для восстановления. Текущие исходное и конечное расположение для восстановления отображаются в верхней части экрана.

Шаги для эффективного осуществления процесса восстановления:

1. Просмотр продуктов:
   • Легко просматривайте продукты для восстановления, используя знакомые функции изменения вида.
2. Выбор продуктов:
   • Нажмите на продукт в списке, чтобы восстановить его. Появится маркер подтверждения, указывающий на действие. Если продукт с таким же названием уже существует в системе управления, вам будет предложено заменить его.
3. Изменение местоположения источника:
   • Используйте функцию «Восстановить каталог», чтобы открыть обозреватель каталогов и при необходимости выбрать новое исходное местоположение.
4. Установка пункта назначения:
   • Настройте целевой каталог с помощью параметра «Целевой каталог», чтобы указать, куда следует направлять восстановленные продукты.

Эти шаги обеспечивают эффективную навигацию и использование настроек DELEM DA-53T для восстановления продукции, улучшая операционный процесс.

Резервное копирование инструментов

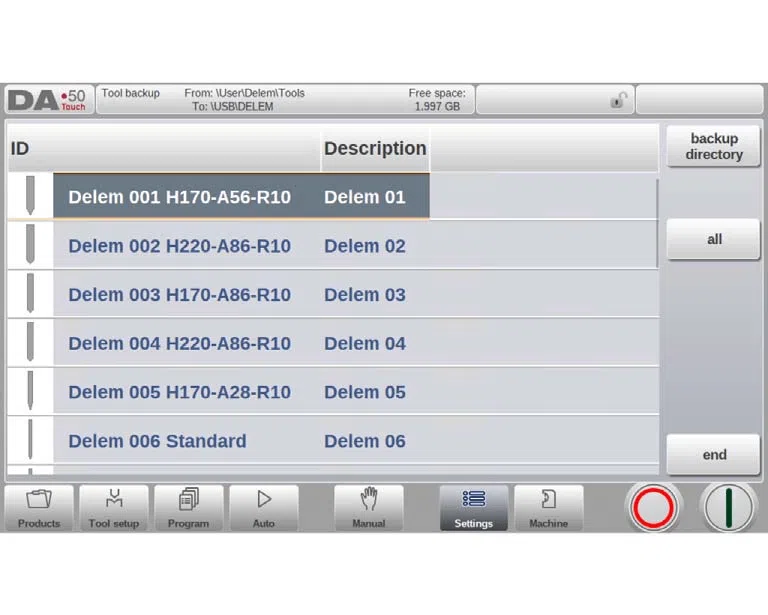

Чтобы создать резервную копию инструментов на диск, выберите «Инструменты» в разделе «Резервное копирование» на странице «Резервное копирование/восстановление».

После установки начального каталога резервного копирования появляется экран резервного копирования инструментов.

С помощью этого меню можно создать резервную копию инструментов на контроллере: пуансонов, матриц или форм станка. Процедура резервного копирования инструментов аналогична процедуре резервного копирования изделия.

Восстановление инструмента

Процедуры восстановления инструментов аналогичны процедурам восстановления продукта.

Резервное копирование и восстановление таблиц и настроек

Для резервного копирования пользовательских настроек и таблиц предусмотрена вкладка «Резервное копирование/восстановление». Процедура аналогична процедуре резервного копирования и восстановления продуктов и инструментов. Специальная функция «Все» автоматически последовательно выполнит все шаги резервного копирования или восстановления (Продукты + Инструменты + Таблицы + Настройки).

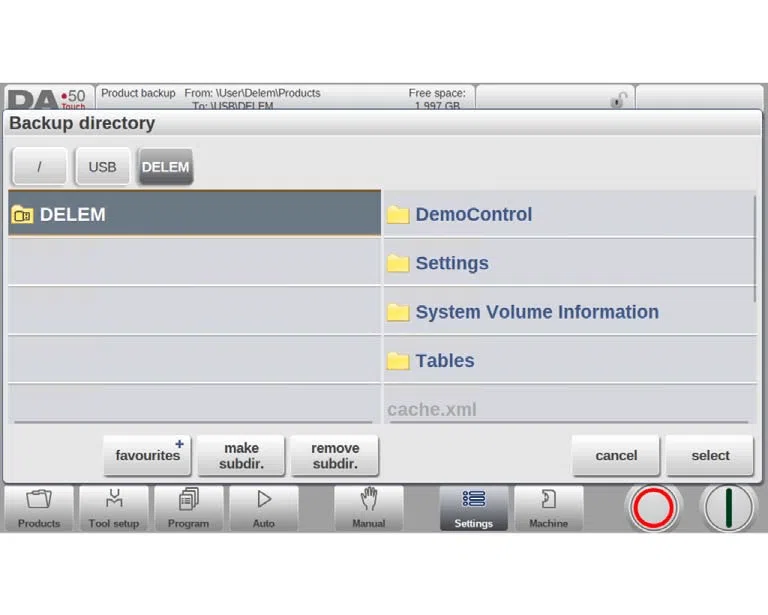

Навигация по каталогам

При доступе к каталогу резервного копирования в настройках DELEM DA-53T открывается новое окно со списком доступных каталогов резервного копирования.

• Просмотр каталогов: Перемещайтесь по структуре каталогов устройства резервного копирования, чтобы найти нужный каталог. Нажмите «Выбрать», чтобы выбрать каталог.
• Коммутационные устройства: Чтобы изменить устройства резервного копирования, коснитесь параметра самого высокого уровня, выберите нужное устройство, а затем выберите нужный подкаталог.
• Сетевые подключения: Если вы используете сетевое подключение, сначала нажмите «Сеть», чтобы получить доступ к доступным сетевым томам, а затем продолжайте, как с другими устройствами.
• Управление каталогами: Создайте новые подкаталоги, нажав «Создать подкаталог», или удалите существующие, нажав «Удалить подкаталог». Чтобы открыть подкаталог, нажмите на него и нажмите «Выбрать» для подтверждения.

Выполнение этих шагов повысит вашу способность эффективно ориентироваться в настройках DELEM DA-53T.

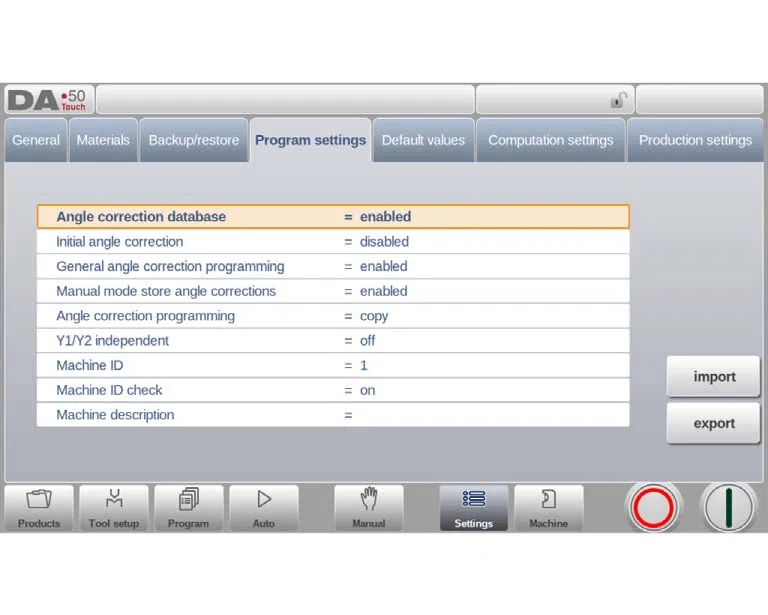

Настройки программы

База данных коррекции углов

• Включить базу данных: Активация этой функции сохраняет угловые поправки, введённые в режиме производства, для повторного использования при будущих гибах. Настройки DELEM DA-53T обеспечивают доступ к угловым поправкам и предлагают исправления для аналогичных гибов, обнаруженных в процессе производства.
• Хранилище исправлений: Новые исправления обновляют базу данных при условии, что свойства материала, толщина, раскрытие и радиус матрицы, радиус пуансона и угол соответствуют активному изгибу.
• Сравнение и интерполяция: Для предложений угол изгиба должен быть схожим, при этом интерполяция производится, когда разница углов в пределах 10° становится ниже 5° при дисперсии коррекции.

Коррекция начального угла

• Коррекционное программирование: эта независимая функция не видна в стандартных представлениях, но её можно запрограммировать на странице исправлений как в автоматическом, так и в ручном режиме. Она дополняет визуализированные исправления, повышая общую точность гибки.

Программирование общей угловой коррекции

• Универсальные корректировки программы: Применяет исправления ко всем изгибам без сохранения их в базе данных. Доступны следующие варианты:
  • Отключено: общие исправления отсутствуют.
  • Включено: применение одиночных или двойных общих поправок (G-corr. α1 и G-corr. α2).

Коррекция угла в ручном режиме

• Исправление удержания: Позволяет сохранять поправки угла ручного режима для будущего программирования продукта в настройках DELEM DA-53T.

Программирование коррекции угла

• Варианты настройки: Выберите, следует ли копировать, сохранять значения дельты или изменять угловые поправки независимо:
  • Копия: Зеркальные поправки между Cα1 и Cα2.
  • Дельта: сохраняет разницу при регулировке Cα1.
  • Независимый: регулирует Cα1 и Cα2 отдельно.

Программирование коррекции X

• Регулировка оси X: Параметры коррекции угла зеркал, применимые при наличии оси X2:
  • Копия: Зеркально отображает исправления между CX1 и CX2.
  • Дельта: поддерживает дельту во время корректировок.
  • Независимый: регулирует CX1 и CX2 отдельно.

Независимость 1/2 классов

• Программирование осей: Управление осями Y, выбор между:
  • Выкл.: Управление по одной оси.
  • Вкл.: Независимое программирование для 1-го и 2-го классов.

Идентификация машины

• Идентификатор машины : Назначайте уникальные идентификаторы, чтобы избежать путаницы на объектах с несколькими машинами, обеспечивая проверку совместимости программ.
• Проверка идентификатора машины: включить предупреждения о несовпадающих идентификаторах машин, что позволяет вручную подтвердить загрузку или отменить ее.
• Описание машины: Укажите, какая машина соответствует элементу управления в настройках DELEM DA-53T, что облегчает идентификацию в автономных профилях.

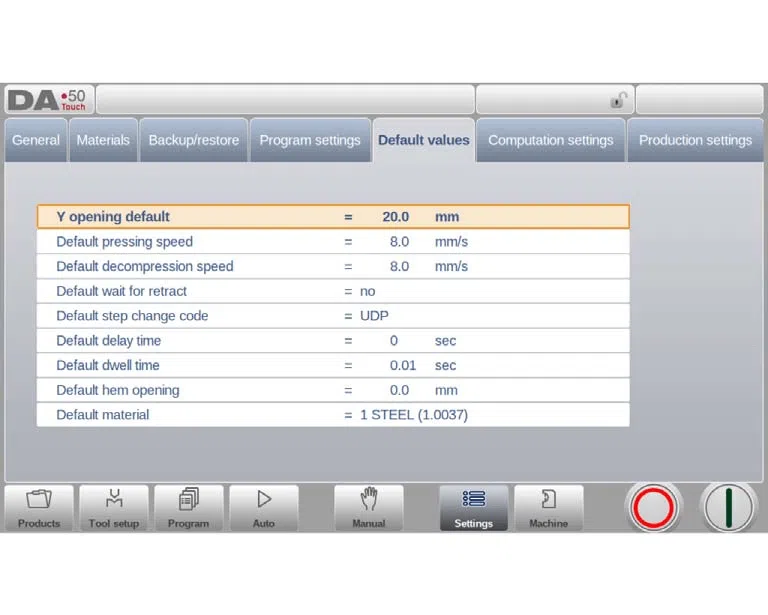

Значения по умолчанию

Режим настроек DELEM DA-53T позволяет пользователям эффективно настраивать параметры аппарата для достижения оптимальной производительности. Ниже представлен структурированный список доступных для настройки параметров по умолчанию:

1. Открытие Y по умолчанию
   • Устанавливает начальное значение открытия оси Y для новых программ.
2. Скорость нажатия по умолчанию
   • Устанавливает начальную скорость поворотов, влияя на эффективность программы.
3. Скорость декомпрессии по умолчанию
   • Определяет начальную скорость декомпрессии в последовательности изгиба.
4. Ожидание отзыва по умолчанию
   • Управляет задержкой по умолчанию перед отводом в программе гибки, влияя на время выполнения операции.
5. Код изменения шага по умолчанию
   • Определяет моменты изменения шага по умолчанию в программах, подробные сведения доступны в режиме «Программа».
6. Время задержки по умолчанию
   • Позволяет предварительно настраивать время ожидания по оси X при пошаговых изменениях для улучшения обработки продукции.
7. Время задержки по умолчанию
   • Устанавливает начальное время задержки в программе гибки, влияя на хронометраж цикла.
8. Открытие подола по умолчанию
   • Настраивает расстояние раскрытия для подгибов, обеспечивая точность процесса подгибки.
9. Материал по умолчанию
   • Выбирает исходный материал для новых программ, оптимизируя обработку материалов.

Эффективно управляя этими значениями по умолчанию в настройках DELEM DA-53T, пользователи могут повысить эффективность программирования и обеспечить точную работу машины.

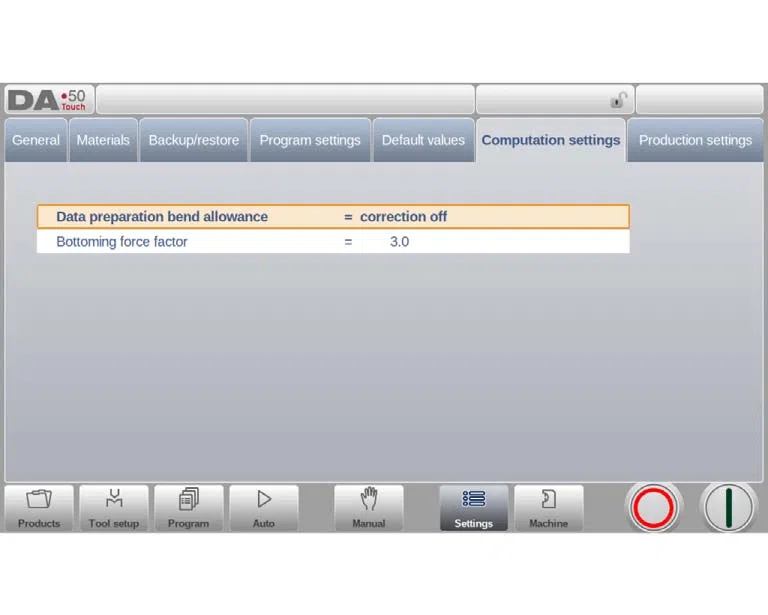

Настройки вычислений

• Коррекция допуска на изгиб:
  • Исправление выключено: При числовом программировании допуск на изгиб не добавляется.
  • Исправление: Коррекция припуска на изгиб включена в числовое программирование. Эта опция определяет, учитывают ли программные значения припуск на изгиб при программировании изделия. При выборе параметра «Коррекции включены» коррекции осей рассчитываются и сохраняются в программе, а также доступны для просмотра и редактирования в режиме производства (см. «Автоматический режим»).

Фактор силы падения

• Рассчитайте необходимое усилие прижима, умножив силу изгиба в воздухе на коэффициент усилия прижима. Это гарантирует, что машина приложит к материалу правильное усилие.

Z-расстояние в настройках

• Расстояние по оси Z измеряется от края пальца до угла листа. В машинах с функцией автоматического перемещения по оси Z этот параметр позволяет автоматически рассчитывать положение пальца относительно края листа, повышая точность и эффективность рабочего процесса.

Тщательно настраивая эти параметры в настройках DELEM DA-53T, операторы могут значительно повысить точность и эффективность своих процессов программирования и производства.

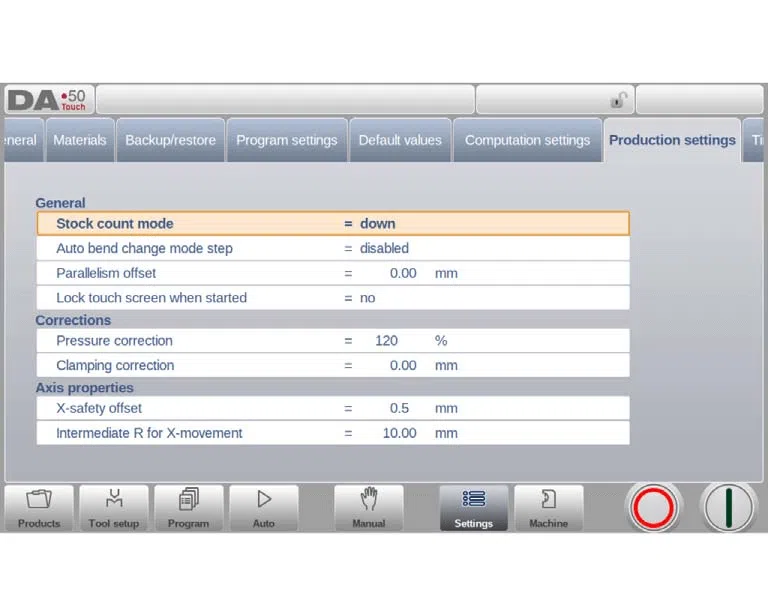

Настройки производства

1. Режим подсчета запасов
   • В настройках DELEM DA-53T настройте счётчик запасов для подсчёта продукции в прямом или обратном направлении в режиме производства. Обратный счёт помогает выполнить запланированные квоты, останавливая контроль на нуле, а прямой счёт отслеживает ход производства.
2. Шаг режима автоматического изменения изгиба
   • Включите автоматическую смену шагов во время гибки в пошаговом режиме в настройках DELEM DA-53T. При включении этой функции последующие параметры гибки загружаются автоматически, но для начала работы требуется нажать кнопку «Пуск».
3. Смещение параллелизма
   • Запрограммируйте смещение параллельности хода оси Y, обеспечивая точность гибки. Настройки DELEM DA-53T позволяют регулировать параметры, влияющие на параллельность ниже точки зажима.
4. Блокировка сенсорного экрана при запуске
   • Защитите свою систему DELEM, заблокировав сенсорный экран после начала управления, что предотвратит случайное вмешательство.
5. Коррекция давления
   • В настройках DELEM DA-53T отрегулируйте управление клапаном давления, используя процент от рассчитанной силы, чтобы добиться желаемых результатов гибки.
6. Коррекция зажима
   • Отрегулируйте положение зажима балки в настройках DELEM DA-53T для надежного удержания листов. Отрегулируйте точку зажима для обеспечения точности зажима листов.
7. X-Safety Offset
   • Установите зону безопасности для оси X, следуя контуру пуансона и матрицы. Эта настройка DELEM DA-53T предотвращает столкновения, особенно при использовании оси R.
8. Промежуточный X для Z-движения
   • Определите временную зону безопасности для оси X при перемещении по оси Z. Эта настройка DELEM DA-53T имеет решающее значение при использовании штампов разных размеров для предотвращения столкновений.
9. Средний уровень R для X-движения
   • Установите временное положение оси R для обеспечения безопасного перемещения по оси X в пределах зоны безопасности штампа. Настройки DELEM DA-53T предотвращают столкновения при перемещении осей.

Умело используя эти настройки в DELEM DA-53T, операторы могут оптимизировать производительность машины и обеспечить безопасные и эффективные производственные процессы.

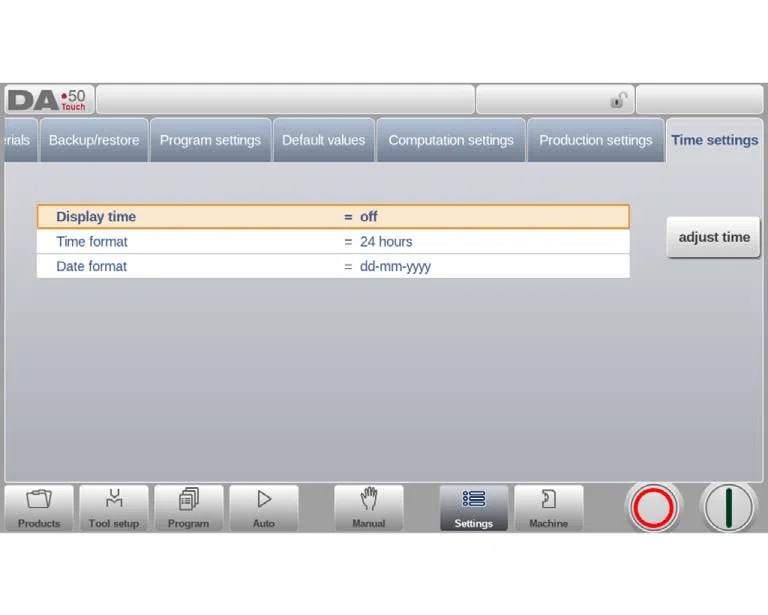

Настройки времени

Время отображения: Отображение даты и времени на титульной панели, только времени или без времени.

Формат времени: Отображение времени в 24-часовом или 12-часовом формате.

Формат даты: Отображение даты в формате дд-мм-гггг, мм-дд-гггг или гггг-мм-дд.

Отрегулируйте время: Для настройки даты и времени. Настройка даты и времени также настроит дату и время операционной системы.

Часто задаваемые вопросы (FAQ)

Заключение

Подводя итог, можно сказать, что эффективная настройка параметров DELEM DA-53T имеет решающее значение для оптимизации работы и производительности вашей листогибочной системы. Ключевыми этапами являются ознакомление с интерфейсом, понимание вводимых параметров и регулярное обновление программного обеспечения для поддержания точности и эффективности системы.

Правильная настройка и обслуживание имеют решающее значение для обеспечения долговечности и производительности вашего листогибочного пресса. Соблюдение этих рекомендаций и регулярное обслуживание позволят вам минимизировать время простоя и повысить эффективность производства. Для получения более подробной информации или вопросов обращайтесь к нашей команде или изучите другие документы.
