Введение в программирование продукта DELEM DA-69T

• Начало новой программы:
  • Перейдите к обзору продуктов.
  • Выберите кнопку навигации с надписью Программа чтобы открыть существующую программу ЧПУ или выбрать Новая программа для начала разработки нового дизайна.
  • После ввода основных свойств продукта система автоматически переходит в интерфейс Программы.

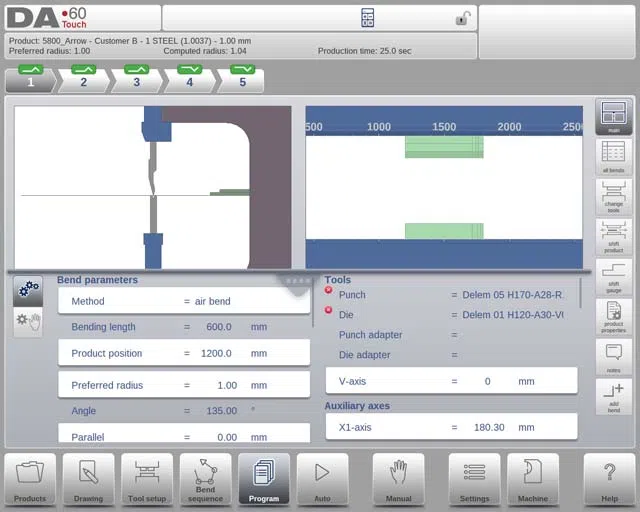

  • На главном экране отображается либо существующая числовая программа, либо исходный изгиб, который необходимо запрограммировать. Используйте селектор изгибов в верхней части экрана для навигации по изгибам. Для быстрого доступа к данным по конкретным изгибам можно нажимать на них.

• Функции:

Понимание программного режима и параметров

Основой программирования продукта DELEM DA-69T является комплексный режим программирования, который обеспечивает необходимую информацию и контроль над каждым аспектом программирования.

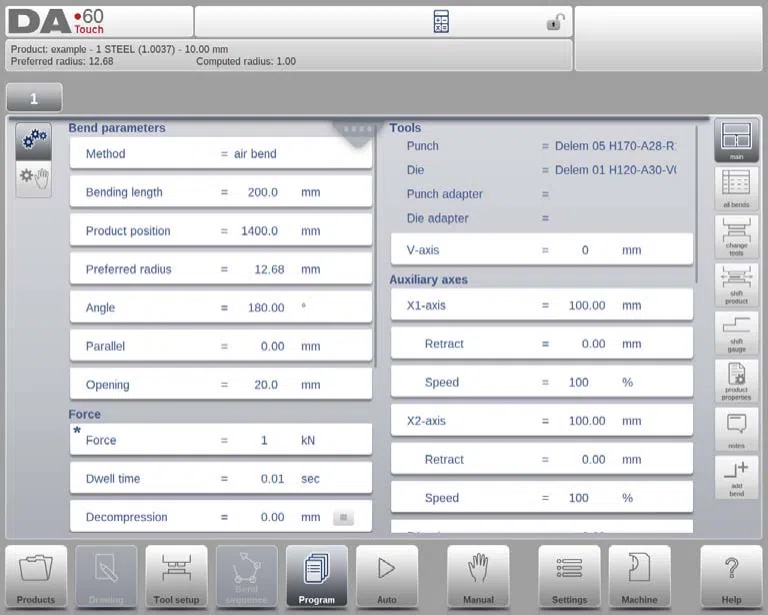

На главном экране отображается подробная информация о доступных гибах, что позволяет легко просматривать и редактировать конкретные параметры. Каждый параметр имеет решающее значение для достижения точности процесса гибки.

В случае графического продукта может быть отображена и графическая информация.

Приступая к программированию продукта DELEM DA-69T, необходимо выполнить несколько начальных шагов, которые заложат основу для вашего проекта по гибке:

1. Выбор метода:
   • Выберите необходимый метод гибки из доступных вариантов: воздушная гибка, окантовка, подгибка, подгибка и окантовка или обработка.
   • Примечание: При опускании конечное положение балки по оси Y зависит от рабочей силы, если только оно не ограничено расчетным конечным положением из-за достаточной силы.
2. Длина гиба и положение изделия:
   • Определите длину гибки — длину листа между инструментами.
   • Установите абсолютное положение изделия по оси Z. Левая сторона станка является нулевой точкой отсчёта.
3. Программирование предпочтительного радиуса и угла:
   • Запрограммируйте предполагаемый радиус, используя толщину изделия в качестве значения по умолчанию для расчёта радиуса. Для больших радиусов требуются специальные инструменты.
   • Определите требуемый угол, если выбрано программирование угла с помощью параметра «Выбор угла». Это применимо в основном к методам воздушной гибки.
4. Дополнительные параметры изгиба:
   • Раскрытие подола: Укажите расстояние между двумя фланцами при завальцовке. Это влияет на положение балки.
   • Положение оси Y: Определите необходимое положение оси Y на основе таких методов гибки, как подгибка и подгибка.
   • Настройки отключения звука и параллельного подключения: Настройте точки последовательности для переходов скорости и параллельных регулировок различий цилиндров.
   • Открытие разрыва: Запрограммируйте открытие зазора между пуансоном и матрицей после гибки, чтобы оптимизировать время обработки.

Углубляемся в параметры: сила, скорость и функции

Система программирования продукта DELEM DA-69T требует точной настройки параметров:

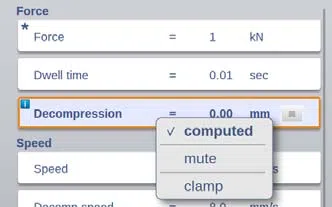

Сила

• Максимальная сила: Отрегулируйте максимальную силу нажатия, которую система рассчитывает автоматически.
• Время выдержки: Укажите, как долго пуансон удерживается в точке изгиба.
• Декомпрессия: Установите расстояние для декомпрессии, чтобы сбросить давление после изгиба, с возможностью настройки на точки отключения или зажима.

Скорость

• Скорость нажатия: Установите рабочую скорость, изначально заданную на основе скорости прессования по умолчанию.
• Скорость разложения и скорость возврата PS: Запрограммируйте скорости декомпрессии и возврата опоры детали после гибки. Эти скорости влияют на общую эффективность и продолжительность цикла.

Функции и код

• Количество повторений: Установите, сколько раз будет повторяться изгиб.
• Ожидание отзыва: Определить поведение оси Y при завершении отвода.
• Пошаговые изменения и коды: Управляйте этапами перехода с помощью программируемых кодов для определения времени декомпрессии и изменения положения.

Возможны следующие настройки:

0 = ER: изменение числа изгибов (шаговое изменение) в конце декомпрессии (активны параметры следующего изгиба).

1 = БЕЗ ЗВУКА: Пошаговое изменение положения приглушения, когда луч движется в направлении открытия.

2 = UDP: Скачкообразное изменение в верхней мертвой точке.

3 = UDP STOP: Пошаговое изменение в верхней мертвой точке без перемещения какой-либо оси и управление переходит в положение «стоп».

4 = ВНЕШНИЙ: Ступенчатое изменение при активации входного сигнала C без перемещения балки. При наличии движения балки функция отвода заднего упора не выполняется. См. также код 5.

5 = UDP EXTERNAL: Ступенчатое изменение, если сигнал на входе C активен, а балка находится в верхней мёртвой точке. Теперь можно перемещать балку, и будет выполнена функция отвода заднего упора.

• Время задержки: Программируемое время задержки перед изменением шага (0-30 сек)

Свойства продукта, инструменты и вспомогательные оси

Инструменты программирования и свойства продукта имеют решающее значение для индивидуальных настроек:

Свойства продукта

• Толщина и материал: Введите толщину листа и тип материала, имеющие решающее значение для расчетов изгиба.

Инструменты

• Настройка инструмента: Настройте и выберите инструменты в меню «Настройка инструмента». Инструменты играют решающую роль в достижении точности гибки.
  • Ударить кулаком: Нажмите «Изменить инструменты», чтобы изменить или выбрать из библиотеки перфорации.
  • Умереть: Нажмите «Изменить инструменты», чтобы изменить или выбрать из библиотеки штампов.
  • Адаптер для пуансона: Нажмите «Изменить инструменты», чтобы изменить или выбрать адаптер из библиотеки. Возможность программирования адаптера зависит от параметра «Использовать адаптер для пуансона» в режиме «Машина».
  • Адаптер матрицы:Нажмите «Изменить инструменты», чтобы изменить или выбрать адаптер из библиотеки. Возможность программирования адаптера зависит от параметра «Использовать адаптер» в режиме «Машина».
• Ориентация инструмента: При необходимости измените ориентацию инструмента в соответствии со спецификациями проекта.

Вспомогательные оси

• Вспомогательное положение и отвод: Настройте положение и расстояние отвода вспомогательных осей для каждого цикла гибки.
• Настройки скорости: Определите скорость в процентах для оптимизации эффективности во время операций гибки.

Режимы редактирования и просмотра

DELEM DA-69T предлагает надежные режимы редактирования и просмотра, позволяющие выполнять точную настройку программы.

Все изгибы

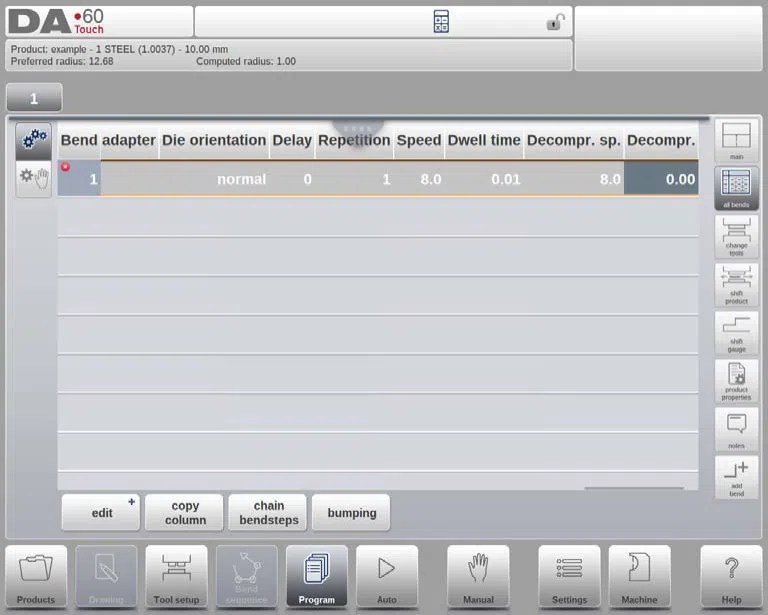

Функция «Все изгибы» обеспечивает полный обзор программы ЧПУ, где вы можете редактировать и адаптировать каждый изгиб в соответствии со своими требованиями.

Редактирование параметров изгиба:

• Вставить изгиб: Добавьте новый изгиб в любую точку последовательности, скопировав текущий изгиб в нужное место.
• Марк Бенд: Выделите изгиб для будущих действий, таких как перемещение или замена.
• Удалить изгиб: Удалите нежелательные изгибы, чтобы упростить программу.

Другие функции редактирования:

• Перемещение и замена изгибов: Изменяйте порядок изгибов, перемещая или меняя их местами в последовательности. Такая гибкость обеспечивает оптимальный рабочий процесс и точность.
• Отметка отмены: Удалите метку с текущего отмеченного изгиба.
• Копировать ступени изгиба колонны и цепи: Эффективно копируйте параметры на изгибах или управляйте последовательностями изгибов для повторяющихся шагов с определенными смещениями.

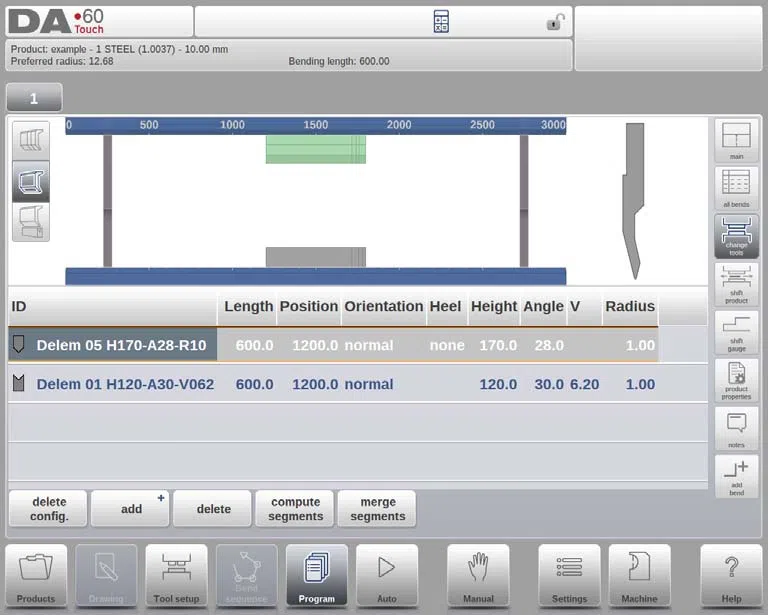

Инструменты для смены

В DELEM DA-69T Product Programming смена инструментов осуществляется легко через меню «Настройка инструмента». Используйте опцию «Изменить инструменты» для изменения настроек инструментов для отдельных этапов гибки или всей программы. Укажите, следует ли применять изменения глобально или к одному этапу гибки, чтобы обеспечить соответствие инструмента требованиям гибки.

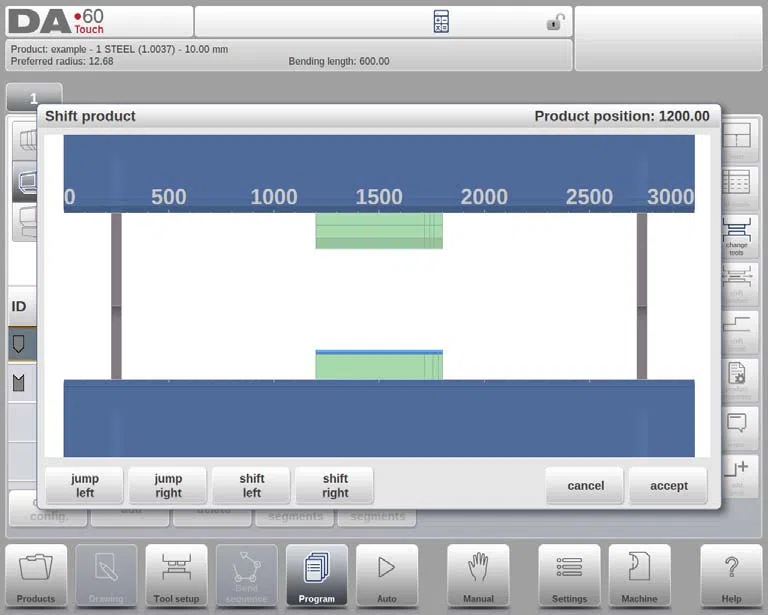

Сдвиг продукта

Точное позиционирование изделия достигается с помощью диалогового окна «Сдвиг изделия». Эта функция позволяет минимизировать смещения или переходы между наборами инструментов, помогая точно выровнять изделия для эффективной гибки.

Функции

• Прыжок влево: Переместите продукт в другую комбинацию инструментов в левом направлении.

• Прыжок вправо: Переместите продукт в другую комбинацию инструментов в правильном направлении.

• Сдвиг влево: Сместить изделие на 1 миллиметр влево в пределах того же набора инструментов.

• Сдвиг вправо: Сместить изделие на 1 миллиметр вправо в пределах того же набора инструментов.

Датчик сдвига

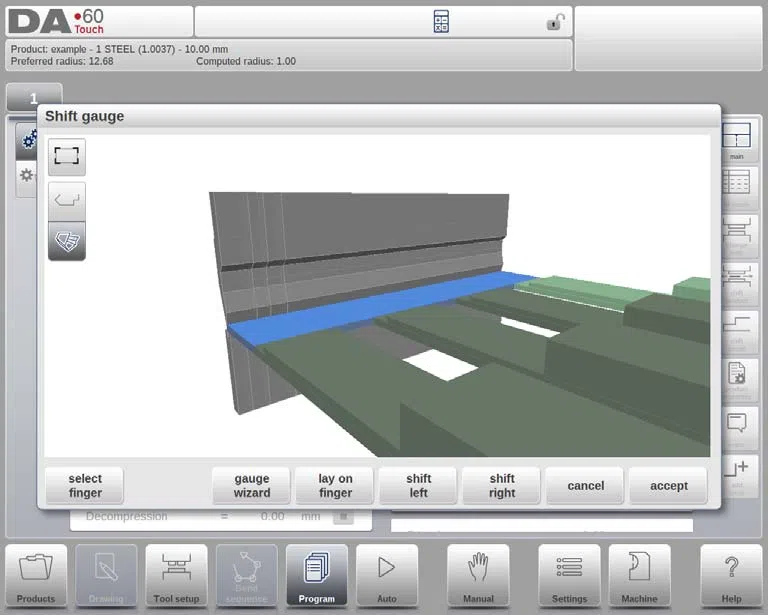

Одним из важнейших аспектов программирования изделий DELEM DA-69T является функция смещения упора. Эта функция незаменима, когда требуется изменить положение задних упоров на изделии.

• Диалоговый интерфейс: Функция «Сдвиг упора» открывает диалоговое окно, позволяющее легко настроить положение заднего упора. Оно визуально отображает боковую сторону изделия, позволяя перетаскивать упоры в разные положения.
• Автоматическая регулировка: После позиционирования задний упор автоматически выравнивается по стороне продукта, эффективно программируя точные позиции.

Помимо изменения положения, функция Shift Gauge предлагает Накладной Функция. Эта функция автоматически устанавливает высоту заднего упора, оптимизируя процесс позиционирования изделия.

• Регулировка высоты: Задний упорный палец автоматически перемещается на соответствующие уровни высоты, обеспечивая оптимальный контакт в процессе гибки.

Функции

• Выберите палец: Выберите палец, который вы хотите переместить для индивидуального выравнивания.

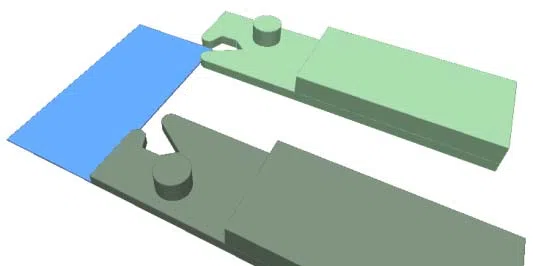

• Уголок защемления: Для машин, оснащенных специальными зажимными пальцами, вы можете расположить палец за углом, чтобы зафиксировать изделие в направлениях X и Z.

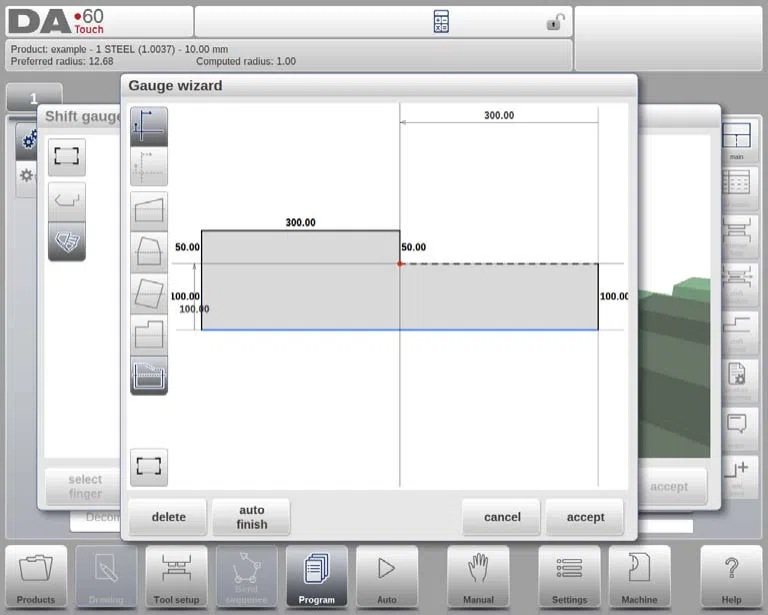

Мастер калибровки

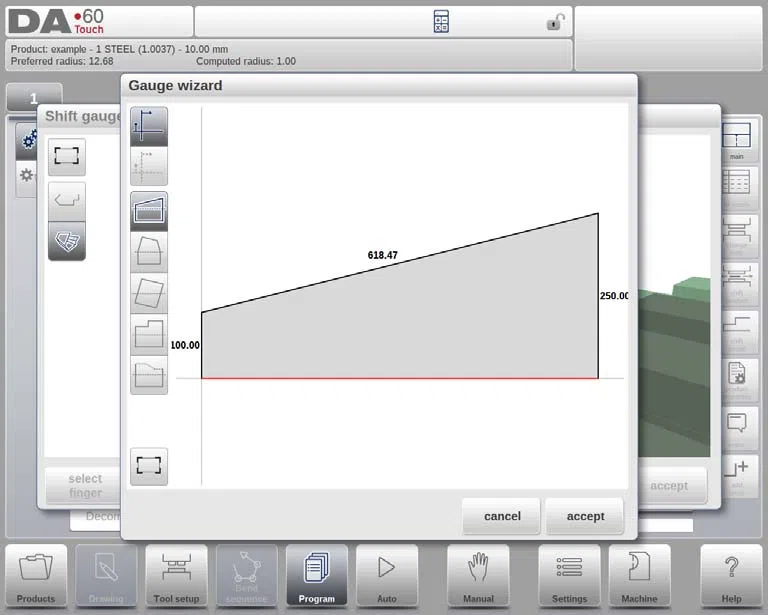

Мастер настройки калибров — инновационный инструмент в составе программирования продукции DELEM DA-69T, который упрощает расширенное позиционирование заднего упора:

• Программирование X-Angle: Если эта функция активирована, можно задать форму боковых сторон изделия в числовом виде. Это помогает программировать различные положения оси X для достижения желаемой формы.
• Шаблоны форм: Мастер предлагает 4 стандартных шаблона формы, которые можно настраивать, и позволяет свободно рисовать для определения оптимальных положений датчиков. Пятый вариант не является шаблоном, но позволяет свободно рисовать сторону изделия, чтобы использовать её для определения оптимальных положений датчиков.

Сменить сторону

Эта функция позволяет перемещать палец на другую сторону изделия. Доступна только для графических изделий и позволяет выбирать альтернативные положения, что требует совместимости с осью R.

Наложить на палец

Переключение между наложением продукта на выбранный палец и без него. Для этой функции требуется функциональность оси R, что расширяет возможности управления позиционированием продукта.

Тонкие настройки

Небольшие изменения могут оказать существенное влияние на программирование продукта:

• Сдвиг влево/вправо: Для точной настройки положения сдвиньте выбранный палец на 1 миллиметр влево или вправо.
• Команды отмены/принятия: Выйдите из текущего экрана без сохранения изменений или сохраните изменения и выйдите для окончательной настройки положения заднего упора.

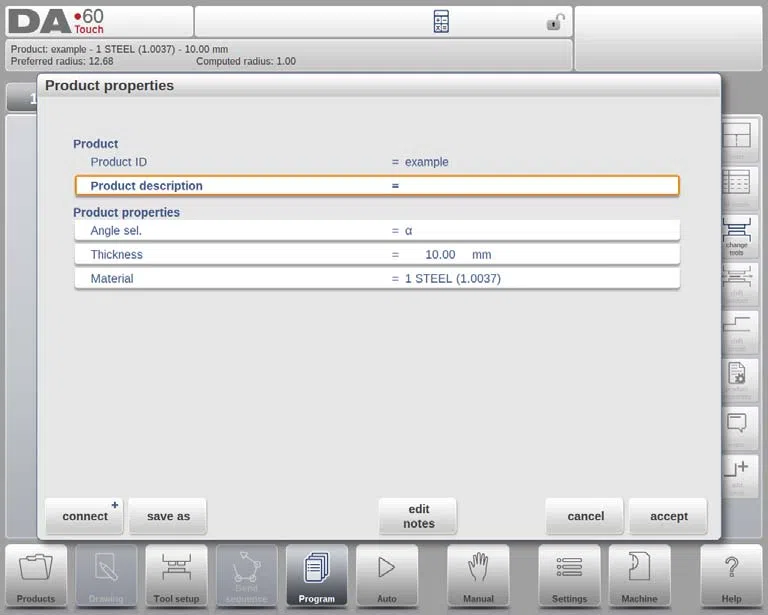

Свойства продукта

Для успешного начала программирования изделия DELEM DA-69T решающее значение имеет понимание и настройка свойств изделия. Эти свойства определяют основные параметры программы гибки и последовательно применяются на протяжении всего процесса.

Параметр Пояснение

1. Идентификатор продукта:
   • Каждой программе продукта требуется уникальный идентификатор (ID), который служит её именем в системе. Идентификатор продукта может включать буквы и цифры и ограничен 25 символами. Он позволяет быстро идентифицировать и находить программу.
2. Описание продукта:
   • Подобно идентификатору продукта, описание предоставляет дополнительный контекст или сведения о программе. Благодаря той же длине и ограничениям на количество символов, оно помогает понять назначение программы или конкретные инструкции.
3. Выбор угла (Angle sel.):
   • Этот параметр определяет способ программирования оси Y. Возможны следующие варианты:
     • 0 = абсолютный: Непосредственно программируйте абсолютное положение оси Y.
     • 1 = α: Укажите угол изгиба, и система рассчитает положение оси Y.
4. Толщина:
   • Указывает толщину сгибаемого листа материала. Точные данные необходимы для получения точных результатов гибки.
5. Материал:
   • Выберите один из предустановленных материалов для расчёта глубины гибки. Система поддерживает шесть стандартных материалов, а в режиме настроек можно задать до 99 пользовательских материалов.
6. Длина пробела:
   • Относится к исходной длине листа до гибки. Это значение можно рассчитать автоматически, используя 2D-чертеж.

Функции

При работе с программированием продукции DELEM DA-69T несколько функций оптимизируют производственный процесс:

• СоединятьФункция «Связать» позволяет объединять программы для создания сложных многомерных изделий. Система управления выполняет последовательности изгибов в различных направлениях для получения цельного изделия.
• Программа подключения:
  1. Спроектируйте продукт в обоих желаемых направлениях.
  2. Выберите программу из библиотеки продуктов и откройте «Свойства продукта».
  3. Используйте Соединять функция связывания программ, проектирование бесперебойного производственного цикла.
  4. Такая связь обеспечивает плавный переход между направлениями программы в процессе производства.

• Программа отключения: Используйте это для остановки последовательности и рассоединения программ, необходимых для изоляции или изменения отдельных последовательностей.

Функции полезности

Эти функции необходимы для управления и организации продуктовых программ:

• Сохранить как: Создайте дубликат текущей программы, для дифференциации которого потребуется новый идентификатор продукта.
• Удалить рисунок: Устраняет связанный графический рисунок из настройки продукта.
• Изменить каталог: Перемещает программу в другой каталог, автоматически копируя ее для организованного хранения.
• Редактировать заметки: Предоставляет окно для добавления или изменения заметок о продукте, важных для подробного ведения учета и использования в будущем.

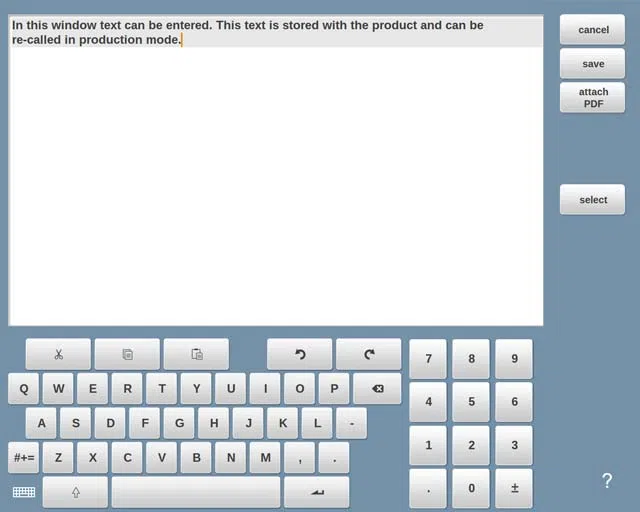

Примечания

DELEM DA-69T позволяет добавлять заметки к изделиям и отдельным изгибам, помогая сохранять комментарии или важную информацию.

• Примечания к продукту и изгибу: Включите текстовые поля для описания продукта или информации об изгибе. Эти примечания приведены для справки и не влияют на характеристики продукта или последовательность.

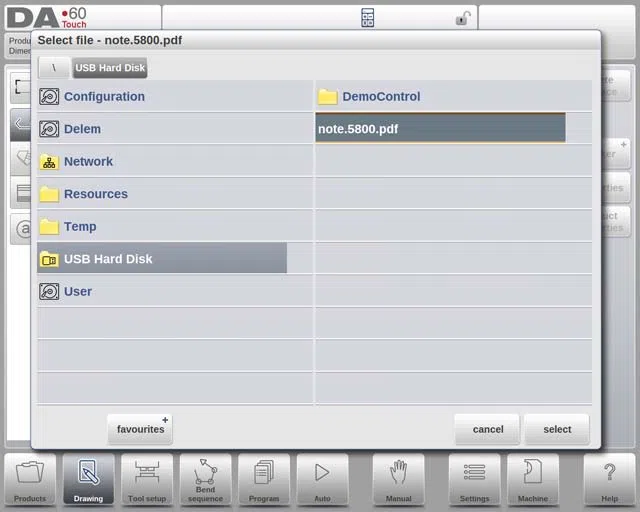

Прикрепление PDF-файлов

Улучшите свои заметки, прикрепив PDF-файлы, предоставив подробную документацию и ссылки.

• Как прикрепить: Используйте функцию «Прикрепить PDF», чтобы добавить соответствующие PDF-файлы через браузер каталогов. Если прикреплён только PDF-файл, он мгновенно появится в автоматическом режиме при нажатии на индикатор «Заметки».

Эффективно используя заметки и вложения PDF-файлов, вы можете улучшить документацию и оптимизировать программирование с помощью DELEM DA-69T.

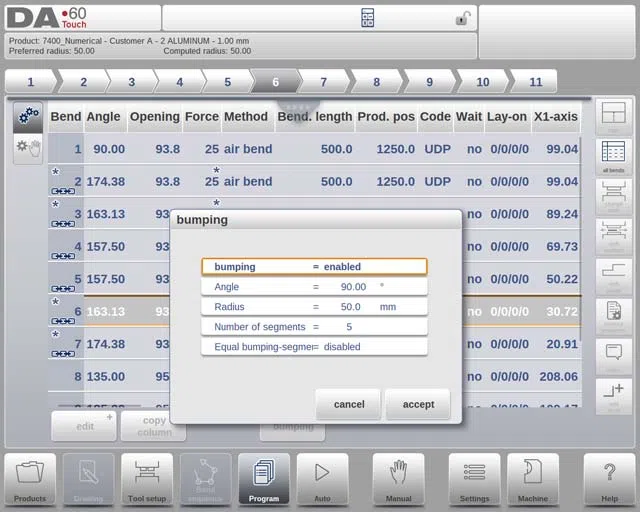

Натыкаясь

Функция «Выпуклость» преобразует стандартные изгибы в сложные формы с выделенными сегментами для больших радиусов. Запрограммируйте количество сегментов для достижения желаемых допусков и при необходимости используйте одинаковые сегменты для выпучивания для достижения одинаковых размеров сегментов.

В чистых числовых программах шаг одного изгиба можно преобразовать в изгиб с подпрыгиванием.

Если в представлении «Все изгибы» выбран параметр «Выбивание», отображается всплывающее окно, в котором можно запрограммировать следующие параметры:

Натыкаясь

• Неполноценный: Обычная воздушная гибка с заданным углом и радиусом.
• Включено: Создает большие радиусы за несколько этапов, идеально подходит для детальной гибки.

Угол и радиус

• Угол: Для большей точности установите нужный угол изгиба.
• Радиус: Определите необходимый радиус изгиба.

Сегментация

• Количество сегментов: Определяет, как радиус разделяется на несколько изгибов, что влияет на точность и требует использования подходящей V-образной матрицы для более жестких допусков.
• Равные сегменты:
  • Включено: Все сегменты имеют одинаковый размер, что упрощает выбор V-образной матрицы.
  • Неполноценный: Включает сегменты половинного размера, но допускает пересчет при необходимости.

Коррекции в автоматическом режиме

Автоматический режим помогает эффективно распределять коррекцию неровностей по всем изгибам, поддерживая высокую точность.

Добавление изгиба

Расширьте свою программу, используя функцию «Добавить изгиб». Это позволяет добавлять новые изгибы в последовательность, обеспечивая расширение и адаптируемость для более сложных требований к продукту.

Параметры программирования

В Программирование продукта DELEM DA-69T Параметры окружающей среды играют решающую роль в настройке и точной настройке гибочных операций. Каждый параметр можно программировать индивидуально, а их взаимодействие существенно влияет на конечный результат. Вот как эффективно управлять этими параметрами:

Система DELEM DA-69T предлагает два основных режима обработки влияния одного параметра на другие:

Визуальные подсказки для соотношений параметров

Программирование продукта DELEM DA-69T использует визуальные символы и цветовые коды для иллюстрации взаимосвязей и статусов параметров, что облегчает распознавание и настройку:

Информационный символ: Отображается рядом с параметрами, изменившимися в результате последних изменений. Эта визуальная подсказка помогает операторам отслеживать влияние последних изменений.

Символ звезды: Указывает, что текущее значение параметра намеренно отличается от расчётного значения системы. Это помогает операторам определить, когда значения намеренно устанавливаются за пределами нормы.

Символ ошибки: Непосредственно предупреждает пользователей о неверных значениях параметров, которые возникают при несоответствии текущих настроек программирования, например, при попытке запрограммировать гибку кромки без соответствующих инструментов для кромкования.

Часто задаваемые вопросы (FAQ)

Заключение

Правильное программирование продукта DELEM DA-69T требует тщательной настройки, конфигурирования и тестирования для обеспечения эффективной работы листогибочного пресса. Следуя этим ключевым этапам, операторы смогут уверенно выполнять задачи программирования, минимизируя ошибки и максимизируя производительность.
