Правильная установка листогибочного пресса требует большего, чем просто размещение станка на ровной поверхности. Надлежащая установка обеспечивает точность, повторяемость и долговечность станка. Неправильная установка может привести к неравномерным углам изгиба, нестабильному перемещению ползуна и дополнительной нагрузке на раму, что может сократить срок службы. Факторы окружающей среды, такие как колебания температуры, чрезмерная вибрация от расположенного рядом оборудования и влажность, также могут влиять на долговременную стабильность станка, и их следует учитывать.учитывается во время установки планирование.

Обзор требований к установке листогибочного пресса

Ключ к успешной установке листогибочного пресса заключается в понимании взаимосвязи между состоянием грунта, выравниванием и креплением к полу. Хотя правильное выравнивание является обязательным условием для точности работы станка, крепление к полу анкерными болтами в основном предназначено для повышения долгосрочной устойчивости и не всегда требуется. Правильная установка обеспечивает оптимальную производительность станка, снижает потребность в техническом обслуживании и предотвращает ненужные ошибки в оценке эксплуатационных характеристик.

Требования к грунту для установки листогибочного пресса

Стабильное и подходящее основание — это основа любой высокоточной установки для листогибочного пресса. Пол напрямую влияет на раму станка, параллельность ползуна и долговременную повторяемость результатов. Даже самый лучший листогибочный пресс с ЧПУ не сможет работать точно, если основание неровное или подвержено проседанию.

Рекомендуемый тип грунта

• Предпочтительно: Прочный, монолитный бетонный пол с однородной структурой и без риска неравномерной осадки.
• Рекомендации по толщине: Как правило, бетонный пол должен быть не менее... Толщина 150–200 мм (6–8 дюймов). для машин средней грузоподъемности, и 200–250 мм (8–10 дюймов) или более для машин большой грузоподъемности.

• Прочность бетона: Стандартный железобетон с минимальной прочностью на сжатие. C25 (≈25 МПа / 3625 psi) Рекомендуется. Армирование (арматурная сетка) помогает предотвратить растрескивание и долговременную осадку.
• Состояние основания пола: Основание должно быть уплотненным, устойчивым и свободным от рыхлого грунта или пустот. Любые слабые места могут привести к неровностям в долгосрочной перспективе.
• Не рекомендуется: Мягкие поверхности, недавно засыпанные участки, полые стальные платформы или подвесные секции напольного покрытия.

Ровность и устойчивость грунта

• Абсолютная ровность не требуется, но поверхность должна иметь минимальное отклонение, предпочтительно в течение ±2 мм на протяжении 2 метров.
• Избегайте полов с заметным уклоном или неровностями; выравнивающие винты могут компенсировать незначительные различия, но не могут устранить структурную нестабильность.
• Убедитесь, что земля сухой и полностью высушенный Перед установкой оборудования, так как усадка при отвердевании может повлиять на выравнивание.

Незначительные неровности можно исправить с помощью регулировочных винтов машины, но нестабильный или недостаточно укрепленный грунт выравниванием компенсировать невозможно.

Требования и принципы выравнивания листогибочного пресса.

Выравнивание листогибочного прессаe обеспечивает движение рикошета параллельно и равномерное распределение изгибающих усилий. Регулировочные винты станка позволяют производить точную настройку для компенсации незначительных неровностей пола. Правильное выравнивание не только обеспечивает точность изгиба, но и снижает неравномерность нагрузки на раму, продлевая срок службы станка. Для достижения оптимальных результатов рекомендуется использовать прецизионные инструменты, такие как цифровой уровень или лазерный нивелир.

Почему правильное выравнивание имеет важное значение

• Обеспечивает параллельность штока и матрицы.
• Обеспечивает стабильные углы изгиба и повторяемость результатов.
• Предотвращает неравномерное распределение нагрузки на раму, которое может сократить срок службы машины.

Что можно и чего нельзя исправить выравниванием

• Может компенсировать: Незначительная неровность устойчивого бетонного пола.
• Компенсация невозможна: Неустойчивый или деформируемый грунт, длительное проседание пола или ненадлежащая опора пола.

Правильное выравнивание необходимо для установки листогибочного пресса, но оно не заменяет прочного фундамента.

Нужно ли крепить листогибочный пресс к полу?

Крепление листогибочного пресса к полу с помощью анкерных болтов повышает его долговременную устойчивость, особенно в случае высокотоннажных станков или станков непрерывного производства. Однако вес станка и низкий центр тяжести, как правило, позволяют безопасно эксплуатировать листогибочные прессы средней и малой тоннажности без крепления к полу, при условии надлежащего выравнивания грунта. Решение о необходимости крепления станка зависит от частоты производства, толщины материала и устойчивости грунта.

Когда рекомендуется ремонт напольного покрытия

• Тяжеловесные машины.
• Высокочастотные производственные среды.
• Регулярное сгибание толстых материалов.
• Состояние напольного покрытия оставляет желать лучшего или находится в неопределенном состоянии.

Когда ремонт напольного покрытия может не потребоваться

• Машины средней или малой тоннажности.
• Прочные, высококачественные бетонные полы.
• Машины, которые уже были должным образом выровнены.
• Стандартное производство без интенсивной или непрерывной гибки.

Простой способ крепления напольного покрытия с использованием анкерных болтов (опционально)

При установке напольного покрытия крайне важна подготовка. Убедитесь, что отверстия для анкерных болтов совпадают с основанием машины и что пол должным образом укреплен. Соблюдайте правильную последовательность: сначала установите машину, затем отрегулируйте регулировочные винты и, наконец, закрепите анкерные болты. Неправильная последовательность установки может создать напряжение в раме машины и снизить точность. После установки рекомендуется еще раз проверить горизонтальность и устойчивость машины.

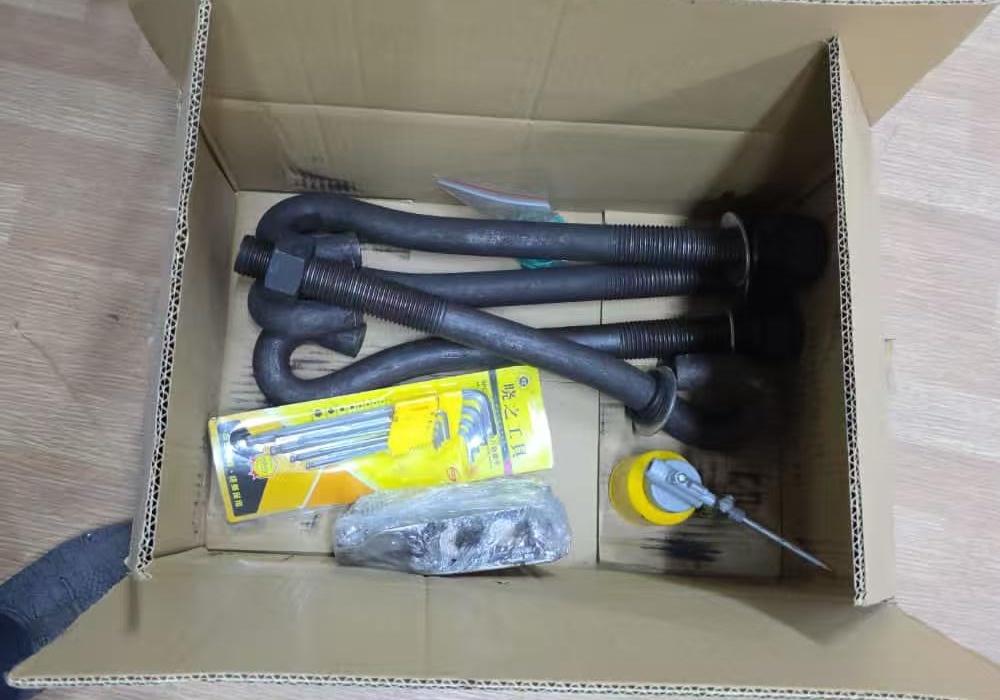

Назначение анкерных болтов

• Анкерные болты предотвращают длительное перемещение машины.
• Они есть не используется для выравнивания и применять только после того, как машина будет должным образом выровнена.

Правильная последовательность исправления

1. Установите станок в нужном месте.
2. Отрегулируйте регулировочные винты для достижения правильного горизонтального выравнивания.
3. Вставьте анкерные болты в предварительно подготовленные отверстия в бетонном полу.
4. После того как машина будет выровнена, закрепите болты.
5. После установки убедитесь, что машина остается ровной и устойчивой.

Этот метод является необязательным и рекомендуется в основном для обеспечения долгосрочной стабильности.

Распространенные ошибки при установке, которых следует избегать.

К распространённым ошибкам при монтаже относятся попытки выровнять листогибочный пресс, затягивая анкерные болты до правильной регулировки, пренебрежение повторной проверкой уровня станка после установки и предположение, что проблемы с монтажом являются дефектами оборудования. Эти ошибки могут привести к неравномерному изгибу, чрезмерному износу и преждевременной необходимости технического обслуживания. Знание этих подводных камней может сэкономить время и предотвратить дорогостоящие ошибки.

Знание распространенных ошибок может сэкономить время и предотвратить операционные проблемы:

• Попытка выровнять машину путем затягивания анкерных болтов перед выравниванием.
• Игнорируя необходимость проверки уровня оборудования после укладки напольного покрытия.
• Неправильная интерпретация проблем с установкой как проблем с оборудованием или гидравликой.
• Использование неустойчивого грунта и полагание исключительно на выравнивающие винты для компенсации.

Проверка установки после завершения настройки

После установки проверка гарантирует, что все Требования к установке листогибочного пресса Условие выполнено. Проведите испытания на перемещение пустого поршня и легкие операции изгиба для проверки стабильности углов и повторяемости. Обратите внимание на любые необычные вибрации или смещения. Документирование первоначальных измерений и показателей производительности поможет выявить отклонения во время будущего технического обслуживания или эксплуатации.

Даже после правильной установки важно убедиться в стабильности и точности работы оборудования:

• Проведите испытание гидроцилиндра на движение в пустом состоянии.
• Проведите простой тест на изгиб, чтобы проверить постоянство углов.
• Обратите внимание на любые необычные вибрации или движения.
• Убедитесь, что корректировки выравнивания остаются неизменными с течением времени.

Эти этапы проверки гарантируют правильное выполнение всех требований к установке листогибочного пресса.

Заключение

Правильная установка листогибочного пресса зависит от понимания и применения основных требований к его монтажу. Эти требования можно свести к трем ключевым элементам:

• Требования к грунту: Для поддержки машины и выполнения основных требований к монтажу необходима устойчивая и достаточно жесткая поверхность.
• Принципы выравнивания: Для обеспечения точности работы станка, параллельности, повторяемости и соответствия требованиям монтажа, необходима правильная калибровка.
• Дополнительное крепление пола: Хотя это и не всегда обязательно, крепление станка анкерными болтами повышает долговременную устойчивость, особенно при интенсивном или высокочастотном производстве, и является важным фактором при некоторых требованиях к установке листогибочных прессов.

Соблюдение этих требований к установке листогибочного пресса обеспечивает оптимальную производительность, минимизирует проблемы с техническим обслуживанием и предотвращает неправильную интерпретацию эксплуатационных неполадок. Понимание взаимосвязи между состоянием грунта, выравниванием и креплением пола позволяет пользователям принимать обоснованные решения для достижения как точности, так и устойчивости в своей мастерской.

Для получения подробных пошаговых инструкций, пожалуйста, обратитесь к нашему видеоруководству по выравниванию листогибочного пресса. Эта практическая демонстрация дополняет описанные здесь принципы и методы проверки, помогая пользователям полностью соблюдать основные требования к установке листогибочного пресса.
