Чтобы полностью раскрыть потенциал пресса HS-15T, необходимо освоить управление ручным перемещением. Данное руководство призвано помочь вам разобраться в работе этих органов управления и понять, как они могут значительно повысить эффективность вашей работы. Подробно описывая пошаговые процессы навигации по страницам состояния станка и настройки опорных точек осей, я дам вам необходимые знания для достижения точных ручных перемещений. Независимо от того, настраиваете ли вы станок для выполнения конкретных задач, освоение этих элементов управления позволит вам в полной мере использовать его возможности, обеспечивая точность и надежность рабочих процессов.

Навигация по странице состояния машины

Доступ к странице состояния машины

Операторы могут получить доступ к страницам состояния машины различными способами.

Интерпретация системных сигналов

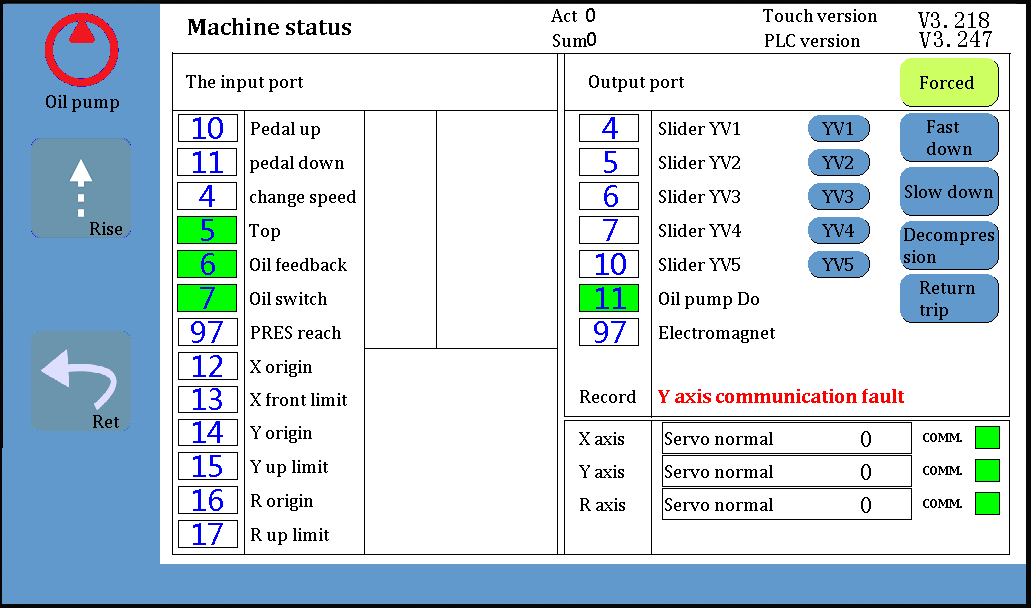

На странице состояния машины операторы могут наблюдать за входными/выходными сигналами системы и с легкостью анализировать потенциальные проблемы.

Если поле, соответствующее команде ввода/вывода, имеет зеленый цвет, это означает, что сигнал или функция в норме.

Стойка: Установите максимальную высоту подъема, которую можно задать только после выбора решетчатой линейки.

Реализация ручного управления движением

Начало ручного движения

Выберите «Ручное перемещение» во всплывающем меню и перейдите на страницу руководства. Для безопасности и точности введите пароль «0313», чтобы задать координаты опорных точек осей X/Y/R.

Установка контрольных точек оси X

С помощью измерительного инструмента измерьте длину контрольной позиции от точки зажима до заднего щитка, затем введите это значение в настройки над значком заднего щитка.

Настройка контрольных точек оси Y

Наступите на стопу и прижмите её к основанию. Затем с помощью измерительного инструмента измерьте длину контрольной точки (от низа нижнего штампа до верха верхнего штампа).

Регулировка контрольных точек оси R

Ось R критически важна для выбора защитного экрана и должна быть согласована с осью X, чтобы избежать столкновения штампа. Измерьте расстояние между рабочей плоскостью нижнего штампа и стопорным пальцем, затем введите эти значения в настройки. Освоение этих значений обеспечит оптимальное ручное перемещение HS-15T.

Эксплуатация ручного управления скоростью

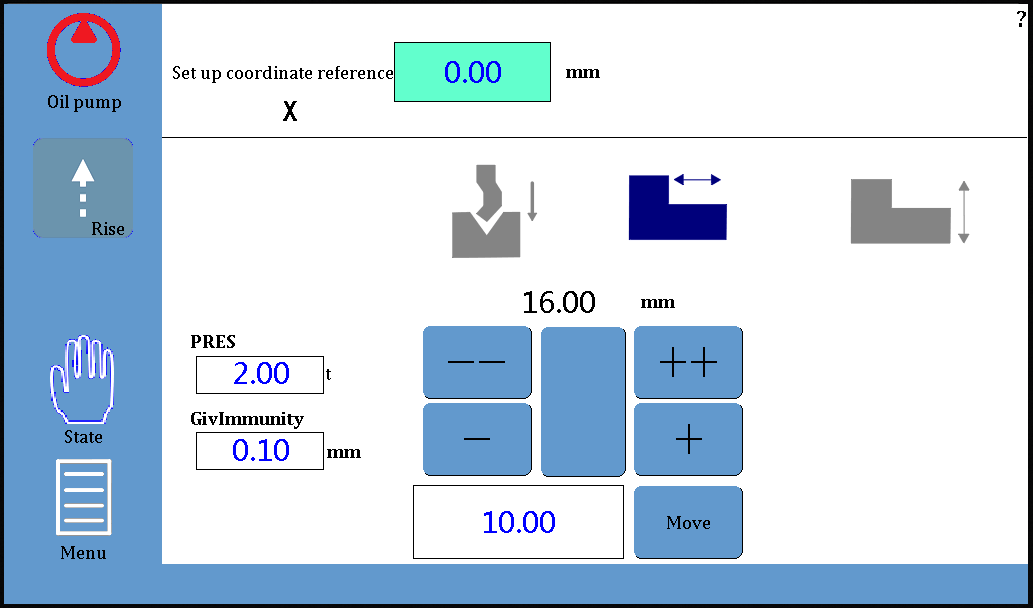

На экране ручного управления используйте кнопки -/++ для медленного/быстрого перемещения. Нажмите кнопку «Перемещение» рядом с осями X/Y/R, чтобы переместиться на заданное расстояние с заданной скоростью. Нажмите ещё раз, чтобы остановить движение. Понимание управления скоростью — ключ к освоению ручного управления HS-15T.

Во время этих ручных перемещений координаты осей X/Y/R будут динамически изменяться до тех пор, пока не будет достигнуто желаемое положение.

Внимание: Система ручного перемещения HS-15T оснащена функцией ограничения положения. Если выбранное положение превышает заданные минимальный или максимальный пределы, отображается предупреждение «Данное положение превышает предел», и действие отменяется.

Часто задаваемые вопросы (FAQ)

Заключение

Освоение ХС-15Т Управление ручным перемещением включает в себя понимание ключевых рабочих этапов, таких как навигация по странице состояния машины, установка контрольных точек для осей X, Y и R, а также эффективное использование ручного управления скоростью. Эти действия обеспечивают точное и эффективное управление ручным перемещением, повышая производительность и надежность машины в ваших производственных процессах.

Чтобы оптимизировать использование HS-15T, воспользуйтесь дополнительными ресурсами или обратитесь в нашу службу поддержки за более подробной информацией. Оставаясь в курсе событий и действуя на опережение, вы сможете обеспечить максимальную эффективность своей техники, сократить время простоя и повысить производительность. Для получения дополнительной информации или персональной помощи обратитесь к нашим специалистам.
