¿Tiene problemas con la DELEM DA-41S? Domine su funcionamiento fácilmente con esta guía, diseñada para simplificar su experiencia con la prensa plegadora CNC.

Para usar el manual de la DELEM DA-41S, comience por comprender la interfaz, configurar los parámetros y seguir las instrucciones de configuración paso a paso. Familiarícese con sus funciones de programación para operar eficientemente la prensa plegadora CNC. Esta guía simplifica los pasos complejos y los convierte en información práctica tanto para principiantes como para operadores experimentados.

¿Listo para descubrir todo el potencial de tu DELEM DA-41S? ¡Analicemos la guía detallada a continuación!

Introducción DE DELEM DA-41S

El DA-41 es un control programable para sistemas convencionales máquinas plegadorasEste manual asume que el DA-41 está configurado utilizando el flexión Fórmula de profundidad. Si la unidad está configurada para calcular la profundidad de plegado según tablas, consulte el manual de usuario de la versión 2 (8064-901C). Si no está seguro del método configurado, póngase en contacto con el proveedor de su máquina.

¿Cómo utilizar el manual del DELEM DA-41S?

Hardware

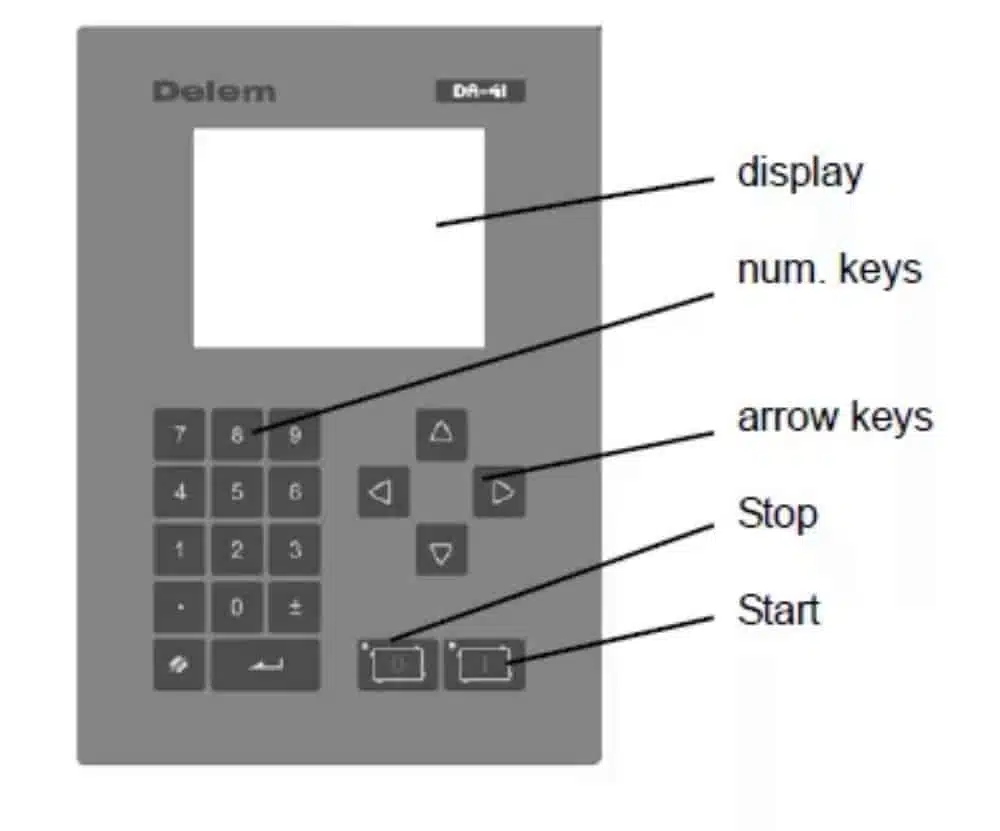

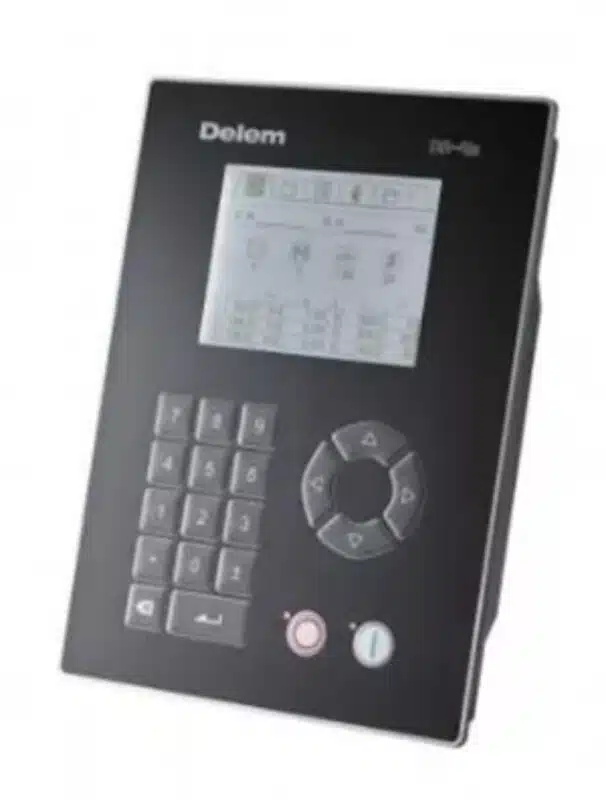

⒈Panel frontal

La siguiente imagen muestra una representación del panel frontal. El panel contiene una pantalla y varias teclas para la programación y el control de ejes. La pantalla se explicará en la siguiente sección.

El teclado contiene las siguientes teclas:

● 10 teclas numéricas (0 – 9)

● punto decimal

● alternar más/menos

● tecla de borrado, para borrar un valor de parámetro

● tecla Intro, para ingresar un valor escrito

● teclas de flecha, para seleccionar varios parámetros

● Tecla de parada (0) (incl. LED de estado)

● Tecla de inicio (1) (incl. LED de estado) encendida.

⒉Pantalla

El DA-41 tiene una pantalla LCD monocromática, 320 x 240.

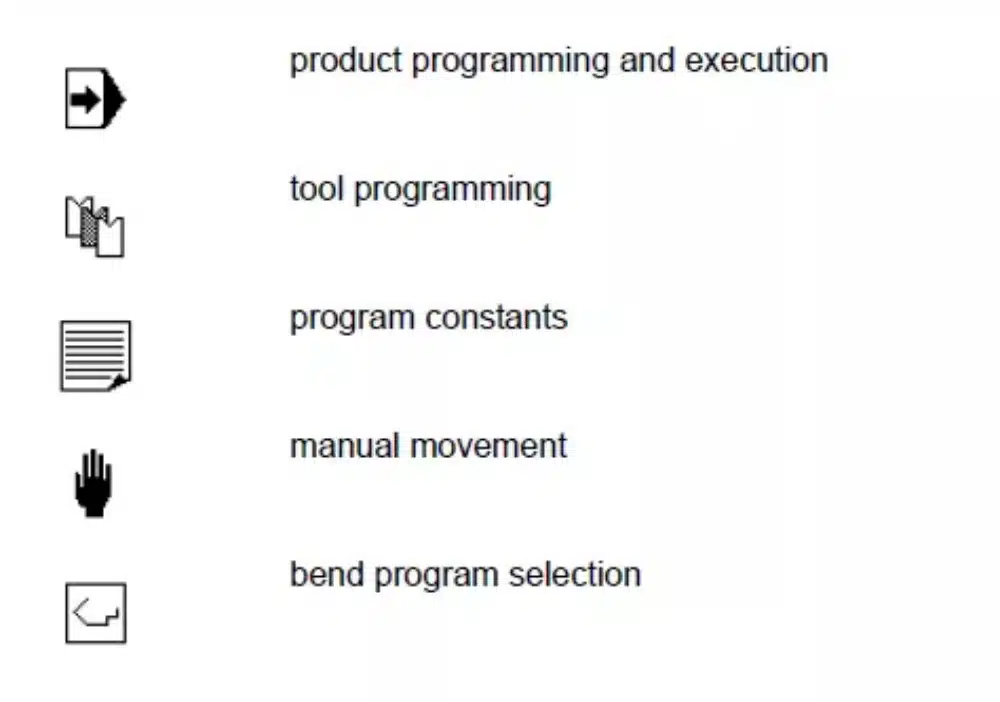

 En la parte superior de la pantalla, los diferentes modos de funcionamiento están representados mediante símbolos.

Modos de funcionamiento

⒈Introducción

El DA-41 tiene una pantalla LCD monocromática, 320 x 240.

Se indica en la parte superior de la pantalla qué modo está activo

⒉Navegación básica

● Para cambiar entre modos, presione el botón hasta que se resalte el símbolo de modo. Luego use la tecla y Tecla para pasar al modo requerido.

● Para ingresar a un modo presione la tecla de flecha hacia abajo.

● Dentro de un modo, utilice las teclas de flecha para moverse entre los parámetros y los campos.

Para programar un parámetro, mueva el cursor al símbolo correspondiente e introduzca el valor deseado. Pulse ENTER para confirmar el valor. Un valor programado también se confirma al pulsar una tecla de flecha. En algunos casos, Las teclas también se pueden utilizar para cambiar valores.

● Los pasos y sus parámetros solo se pueden programar y visualizar cuando el control está detenido.

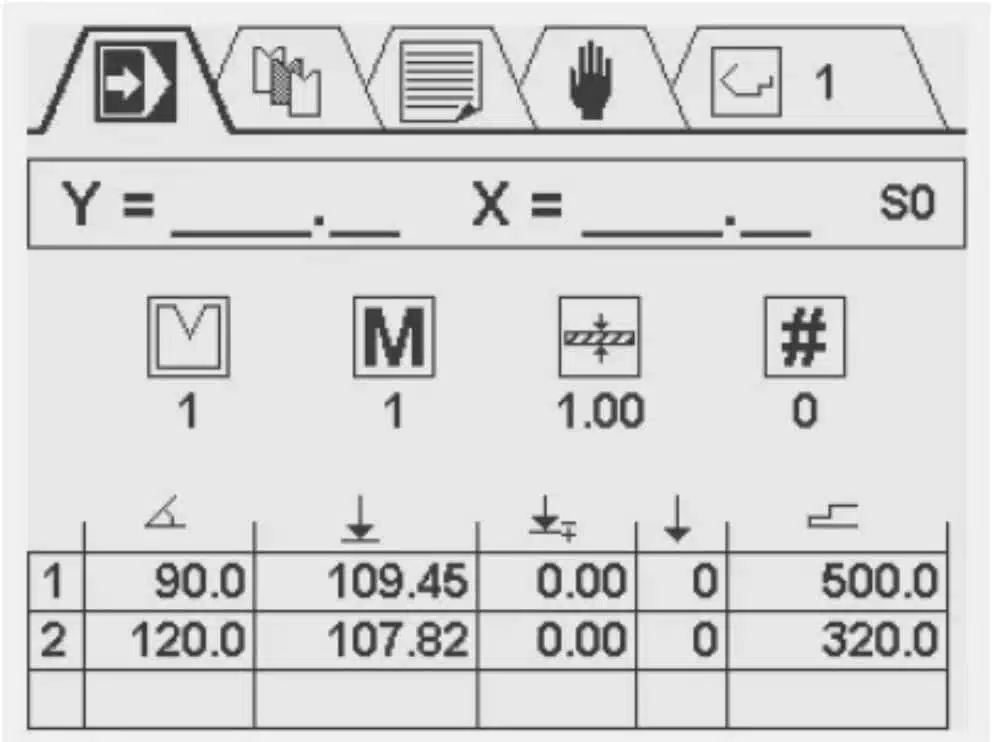

⒊Programa de productos

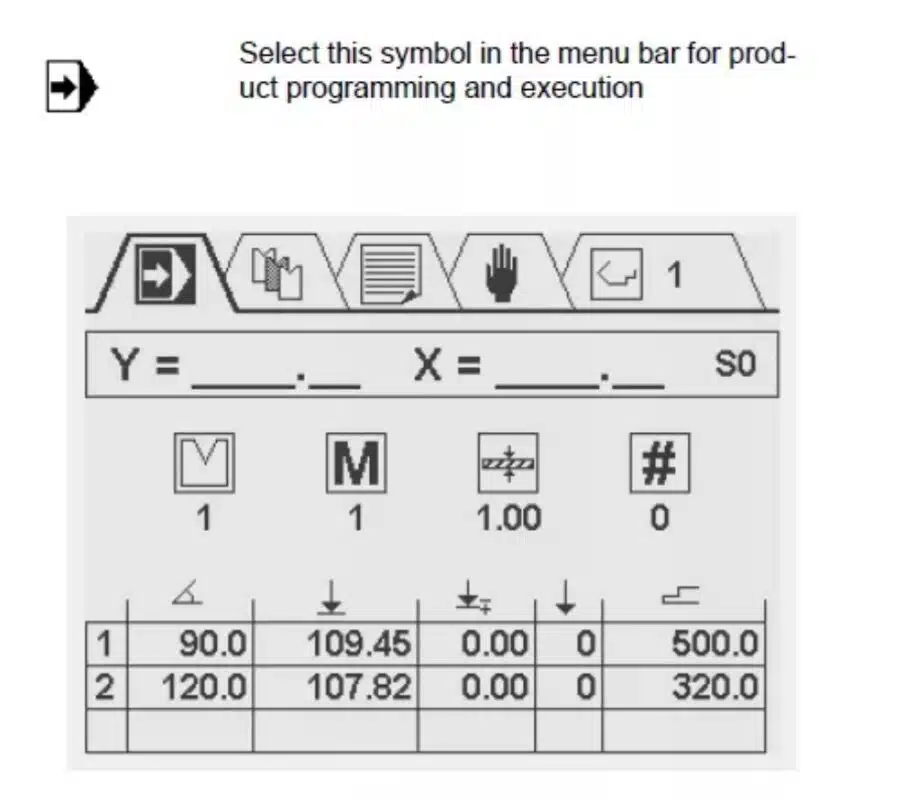

Esta pantalla de programación se divide en tres áreas. De arriba a abajo, son:

● Posición actual de Y y X

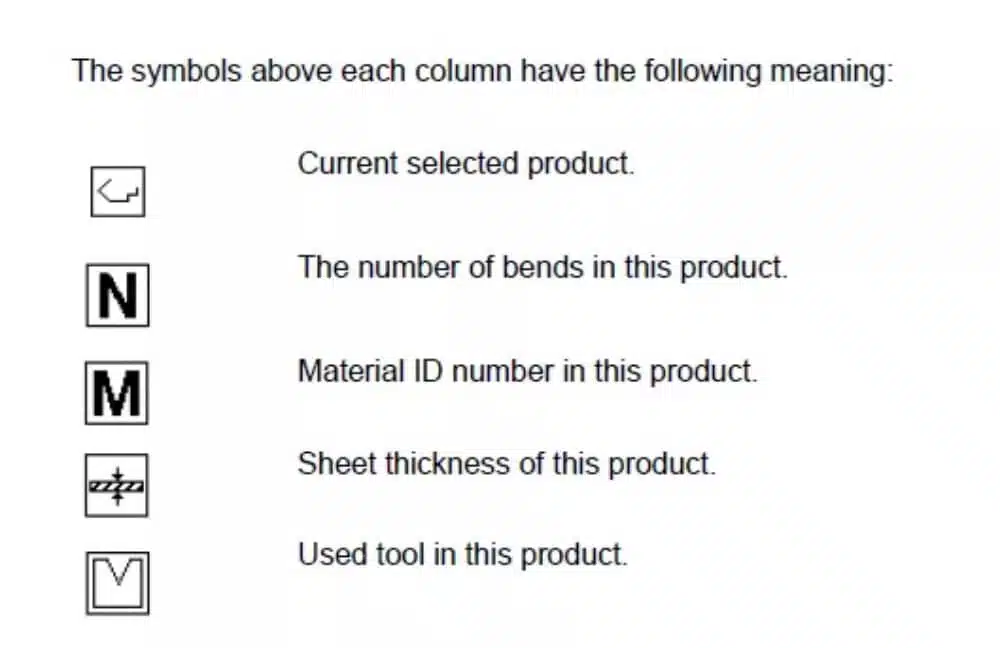

● Propiedades generales del producto

Tabla con pasos de plegado; cada paso tiene varios parámetros. En la esquina superior derecha de la pantalla, se muestra el número del programa activo. En esta pantalla, se puede editar y ejecutar un programa de producto. La programación de productos se explicará en el capítulo 4.

⒋Selección de herramientas

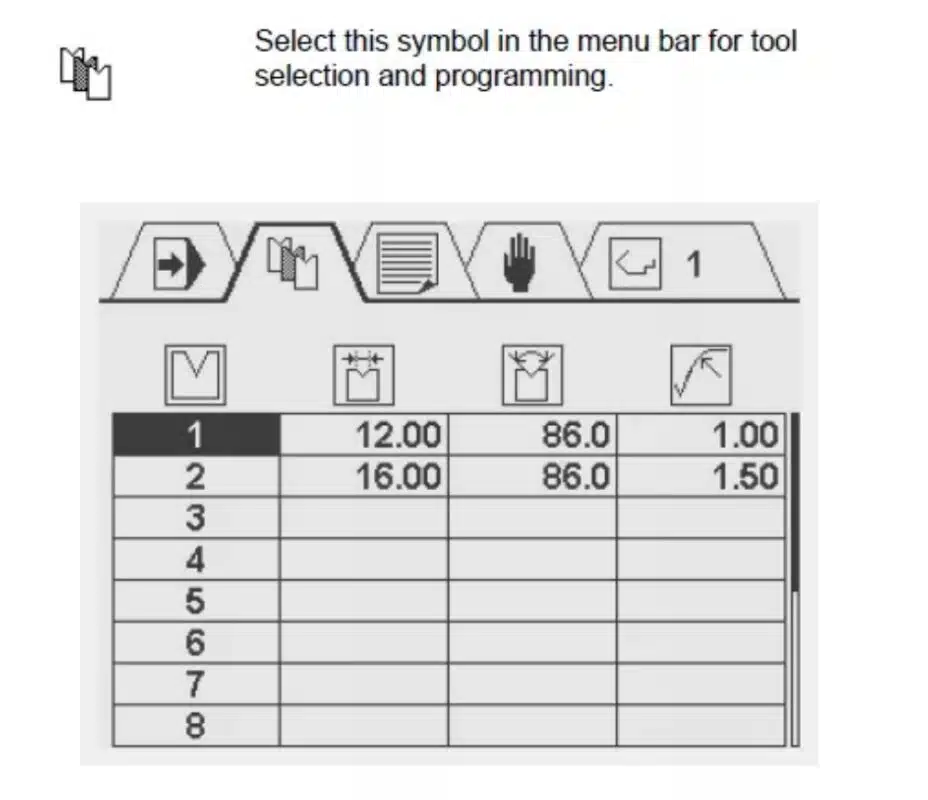

Esta pantalla muestra una descripción general de las herramientas disponibles. La tabla indica el número de herramienta, la abertura en V, el ángulo y el radio de la herramienta. Durante la programación del producto, las propiedades de la herramienta programada se utilizan para calcular los valores del eje Y. Para introducir las propiedades de la herramienta, coloque el cursor en el campo correspondiente e introduzca el valor deseado.

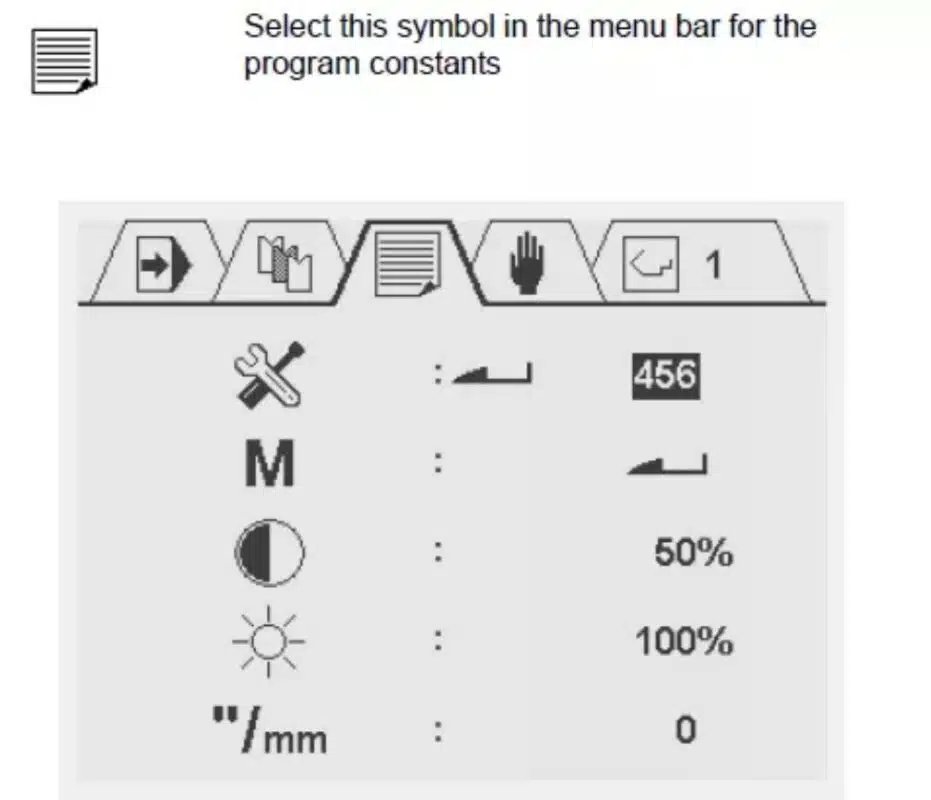

⒌Programa de constantes

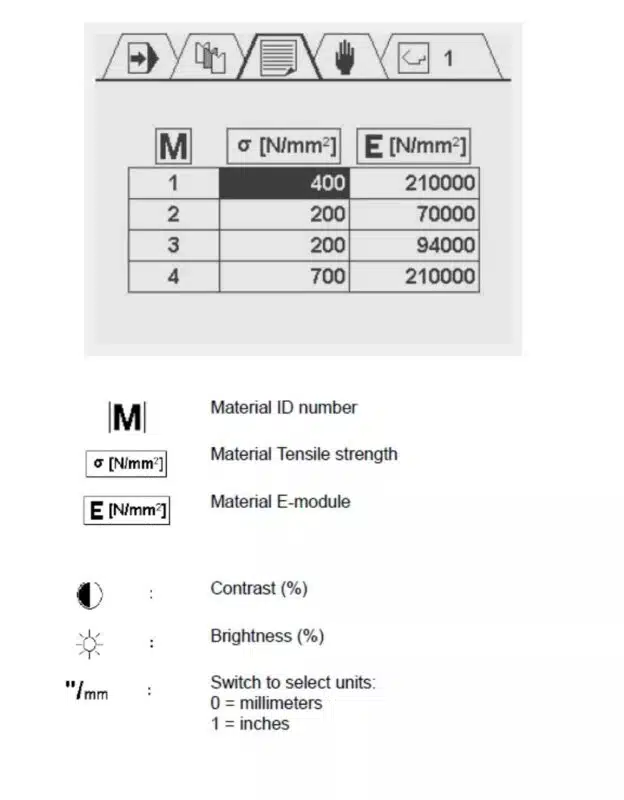

En esta pantalla, se pueden ver y modificar varios ajustes de control. Los parámetros (excepto los de solo lectura) se pueden editar con las flechas (izquierda y derecha) o programar numéricamente. Para salir del menú de constantes del programa, se puede acceder al menú de símbolos superior con la flecha hacia arriba o pulsar el botón STOP para volver directamente al modo de producción automática.

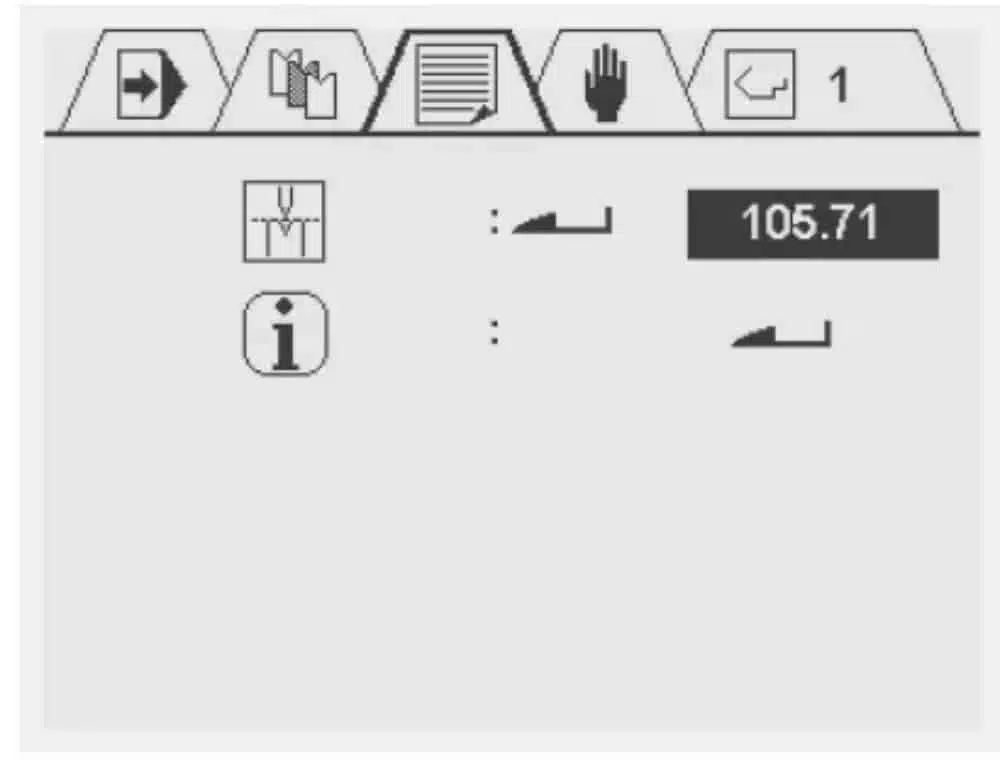

Menú de servicio: Para acceder al menú de servicio, introduzca el código 456 seguido de la tecla Intro. Para salir, pulse el botón STOP. Nota: Al pulsar la tecla Intro sin el código especificado, se mostrará el punto de calibración, pero no se podrá modificar (solo lectura). Esto se indicará con un símbolo de candado en la esquina superior derecha de la pantalla.

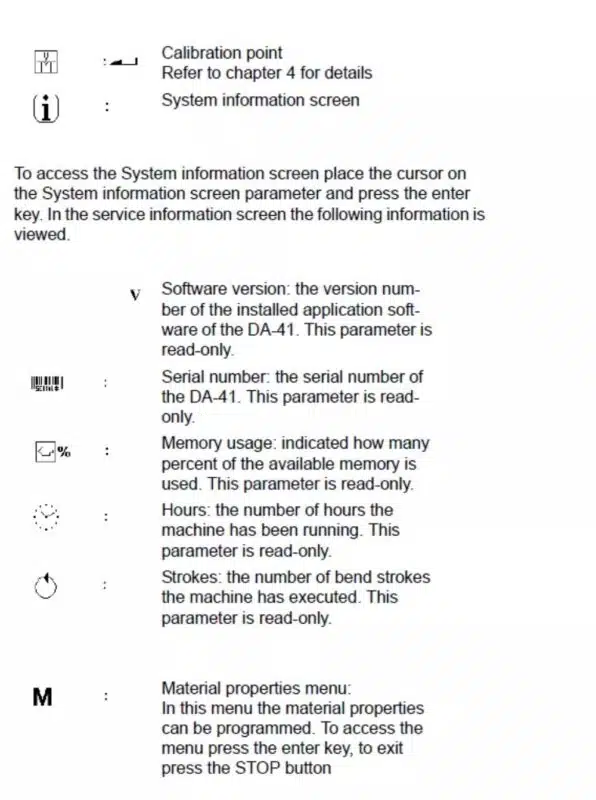

En la pantalla de servicio se puede programar el punto de calibración real y está disponible una descripción general de la información real del sistema.

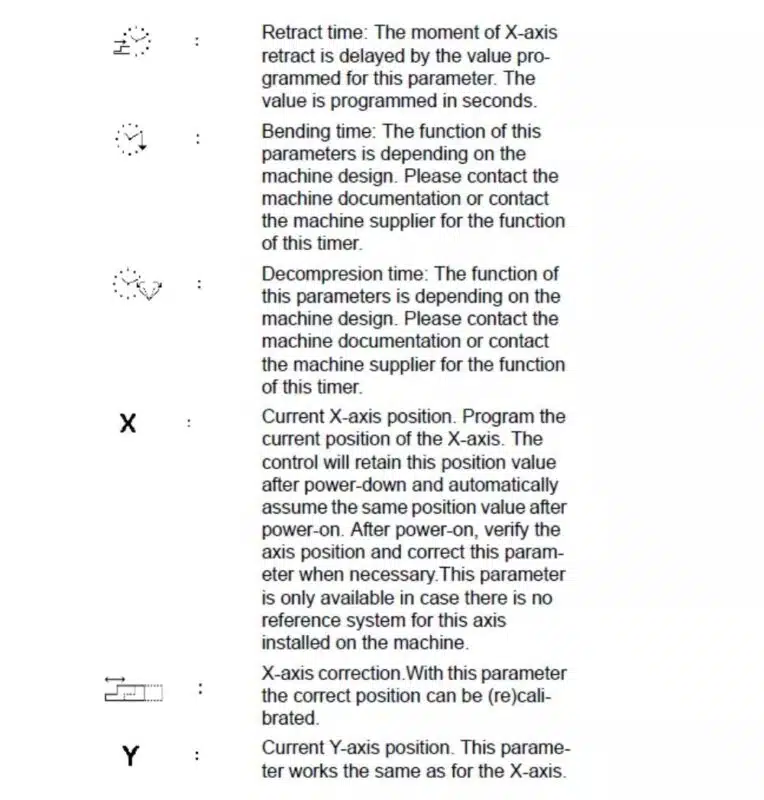

Dependiendo de las especificaciones de la máquina, una o más de las funciones mencionadas a continuación pueden estar disponibles en la pantalla de constantes del programa.

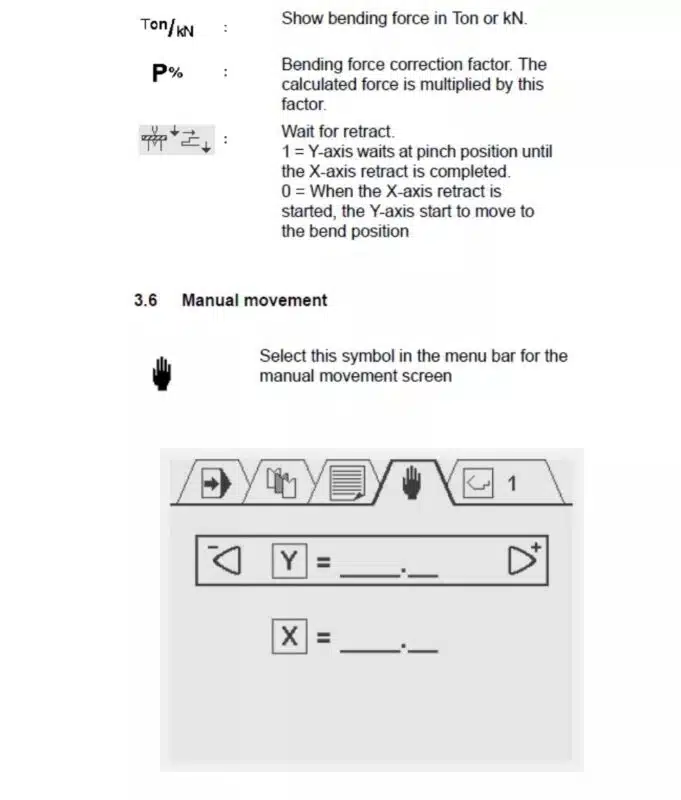

En esta pantalla, los ejes X e Y se pueden mover manualmente con las teclas de flecha. Esto solo se puede hacer cuando el control no está iniciado. Con las teclas de flecha arriba y abajo, se puede seleccionar el eje Y o X. Para mover un eje gradualmente, pulse la tecla de flecha izquierda o derecha una vez. Para mover un eje a alta velocidad, pulse la tecla de flecha continuamente.

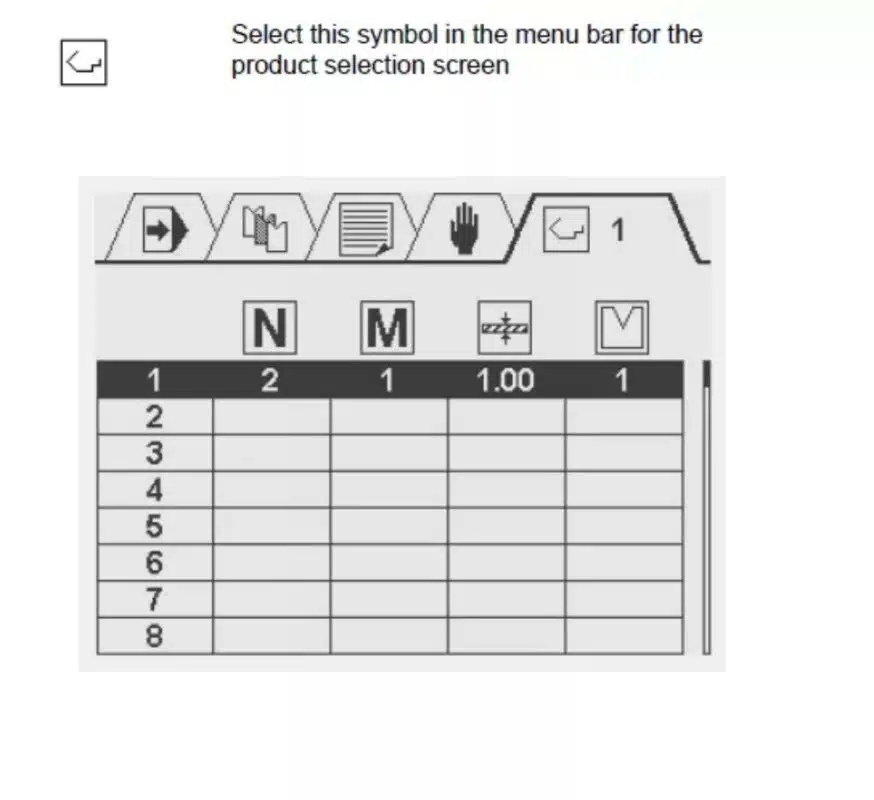

⒍Selección de producto

Hay 100 programas de productos disponibles en el control.

Para editar un programa, primero debe seleccionarse. Por defecto, todos los programas constan de 0 pasos. Una vez seleccionado un programa, se le añade un paso.

Para seleccionar un programa, mueva el cursor al número de programa deseado y presione ENTER. Este número de programa también se muestra en la esquina superior derecha de la pantalla, junto al símbolo de modo.

Para seleccionar un programa con un número alto (p. ej., 74), pulse el primer dígito de este número (p. ej., 7). El cursor saltará automáticamente al grupo de números que empiezan con este dígito. A continuación, utilice las flechas para llegar al número de programa correcto.

Cuando se selecciona un programa, el control cambia automáticamente al modo de programación.

Un programa permanece activo hasta que se selecciona otro programa o hasta que se elimina.

Para eliminar un programa, mueva el cursor al número de programa y pulse la tecla de borrado. El número de programa se conserva, pero el número de pasos se restablece a 0.

⒎Cerradura de llave

El control cuenta con una función de bloqueo de teclas para evitar la programación no autorizada. La disponibilidad de esta función depende de las especificaciones de la máquina.

Si el control está desbloqueado, se puede programar como se describe en este manual.

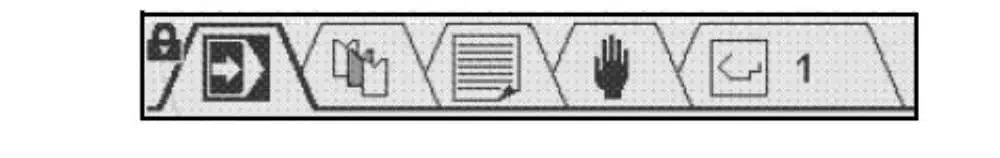

Si el control está bloqueado, se indica mediante un símbolo de candado en la esquina superior izquierda de la ventana de programación.

Cuando está bloqueado, se aplican las siguientes restricciones operativas:

● No se pueden crear ni editar programas

● Los programas no se pueden eliminar

● No se pueden crear ni editar herramientas

Las siguientes acciones aún son posibles cuando el control está bloqueado:

● Se pueden seleccionar programas (si constan de uno o más pasos)

● Se pueden ejecutar programas

● Las correcciones del eje Y dentro de los programas se pueden cambiar

● Las constantes del programa se pueden cambiar

● Los ejes se pueden mover a través de la pantalla de movimiento manual

Descargar manual

Si deseas descargar el manual de operación del DELEM DA-41S en PDF, puedes dirigirte a visitar nuestro centro de descargas, aquí encontrarás todos los manuales que necesitarás.

https://www.harsle.com/DELEM-dc48744.htm
