Si busca dominar la configuración de la herramienta DELEM DA-66T, está en el lugar indicado. Comprender el proceso es crucial para optimizar el rendimiento de su máquina y garantizar resultados precisos en sus operaciones de plegado.

A lo largo de este artículo, exploraremos los procedimientos y configuraciones esenciales involucrados en la configuración de herramientas para mejorar su eficiencia operativa.

Profundicemos en los detalles de la configuración de su DELEM DA-66T, asegurándonos de que esté bien informado sobre cada paso involucrado.

Introducción

Procedimiento estándar

El procedimiento estándar para la configuración de la herramienta DELEM DA-66T comienza con una comprensión profunda de la interfaz de la máquina y la dinámica operativa.

Recuerde realizar una comprobación inicial de las actualizaciones del sistema, que pueden mejorar las funcionalidades. Dominar este proceso fundamental es clave para ejecutar configuraciones precisas y exitosas.

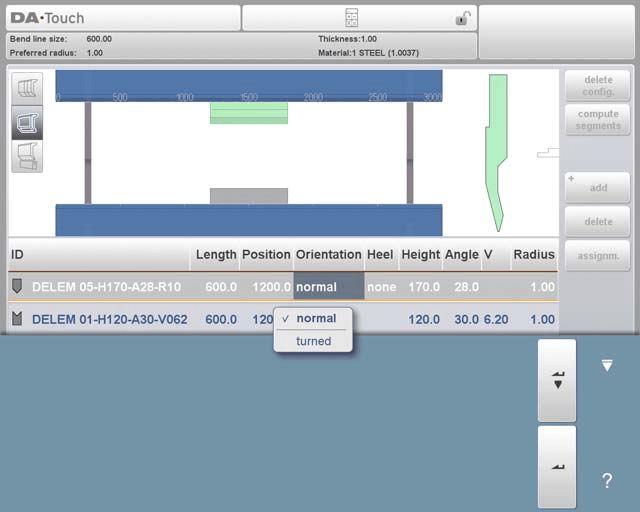

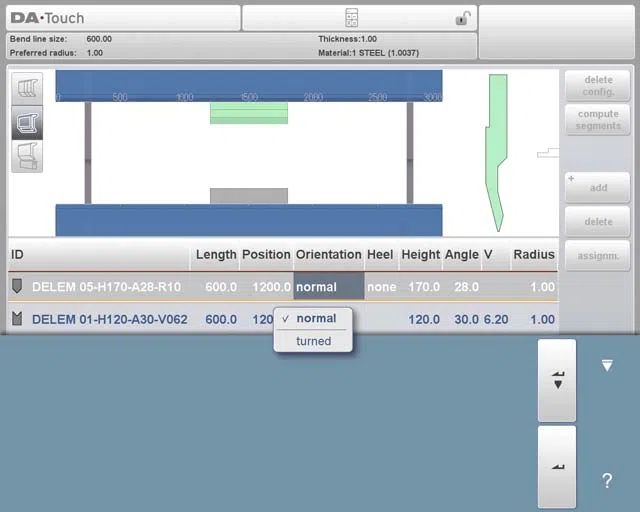

Al activar la función "Configuración de herramientas", la pantalla muestra una vista frontal de la configuración de la máquina en la mitad superior. En esta pantalla, se puede programar la ubicación de las herramientas en la máquina.

En la vista frontal se muestran los siguientes elementos de la máquina, de arriba a abajo:

• Parte superior de la máquina (viga de prensado)

• Adaptador para punzón (si se programa un adaptador)

• Ponche

• Morir

• Lado inferior de la máquina (mesa).

La posibilidad de programar un adaptador depende del parámetro habilitar adaptadores en el mismo modo de máquina.

Selección de herramientas

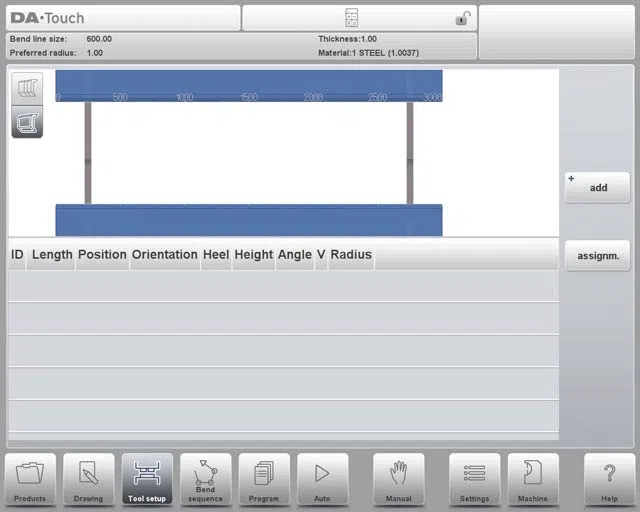

La selección de herramientas es un aspecto crucial de la configuración de la herramienta DELEM DA-66T. Al iniciar una nueva configuración, la máquina está vacía.

Seleccione Agregar para agregar una herramienta a la configuración; punzón, matriz o adaptador (si está habilitado).

Cuando se ha elegido una herramienta (por ejemplo un punzón), se coloca en la máquina con la máxima longitud disponible.

Después de colocar una herramienta, se puede cambiar su ID seleccionando la ID del punzón en la pantalla y tocando la vista de Lista.

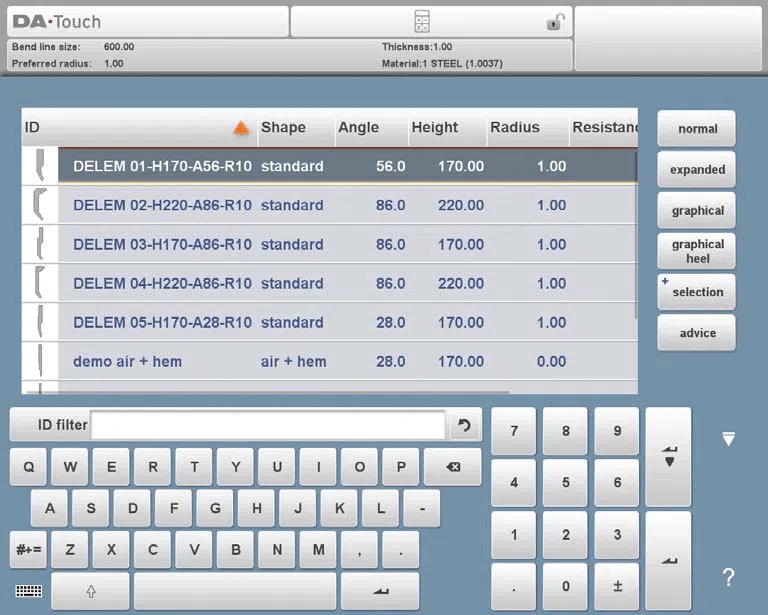

Al acceder a la función "Aconsejar" en esta pantalla, se mostrará una selección de herramientas disponibles. Los criterios de selección incluyen:

• Radio del producto: La herramienta elegida debe producir un radio cercano al deseado, dentro de una tolerancia de +/- 50% del radio preferido.
• Fuerza de flexión: Asegúrese de que la fuerza de flexión requerida no exceda la resistencia de las herramientas.
• Ángulo de la herramienta: El ángulo de la herramienta debe ser igual o menor que el ángulo del producto necesario.
• Método de curvatura: La herramienta debe estar alineada con el método de dobladillo, como por ejemplo seleccionar herramientas de dobladillo para productos con dobladillos.

Para ver la lista completa de herramientas, toque "Mostrar todo".

Comience por elegir las matrices Multi-V o Vario-V adecuadas para sus necesidades de producción. Utilice las opciones de preselección de matrices para agilizar este proceso.

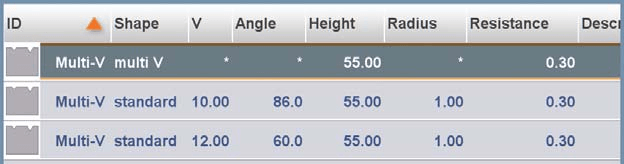

Multi-V, preselección de funciones de matriz

Preselección de funciones de matriz Multi-V:

• Selección de aperturasPara una matriz Multi-V, que cuenta con más de una abertura en V o en U, puede elegir una abertura específica. Esto permite un control preciso del cálculo de la secuencia de plegado.
• Usando Multi-V (V = *)Alternativamente, puede seleccionar la matriz Multi-V con V = *. En este caso, el sistema de control seleccionará automáticamente la abertura que genere un radio de producto lo más cercano posible a la especificación programada.
• Ajuste dinámico:Si durante el cálculo de la secuencia de curvatura, se considera que otra apertura es más adecuada, el sistema ajustará y utilizará esta nueva apertura para las curvas restantes no calculadas, optimizando el proceso de curvatura para obtener mejores resultados.

Este enfoque garantiza flexibilidad y precisión en la configuración de la herramienta DELEM DA-66T.

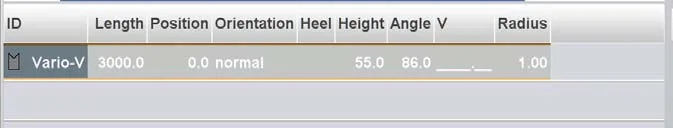

Vario-V, selección y ajuste

Al trabajar con una matriz Vario-V, que cuenta con una abertura variable en V o en U, el proceso de selección de la matriz es similar al de cualquier otra matriz. A continuación, se presenta un desglose simplificado:

• Proceso de selecciónElija la matriz Vario-V como cualquier otra matriz. Inicialmente, el valor V no está programado.
• Secuencia de curvaturaPuede continuar con la creación de una secuencia de plegado. El sistema selecciona automáticamente el valor V más adecuado según las posiciones Vario-V disponibles.
• Valor V programado:Si programa un valor V específico, el sistema utiliza este valor en los cálculos para la secuencia de curvatura.
• Posiciones discretasPara matrices Vario-V con posiciones discretas, solo están disponibles estas posiciones. Si se programa un valor diferente, se selecciona la posición disponible más cercana.
• Modo de secuencia de curvaturaLa apertura en V (Multi-V) o el valor en V (Vario-V) seleccionados se pueden modificar. Utilice la función "Modificar, Desplazar matriz" para ajustar el valor tocándolo.
• Modo de programa:Se pueden realizar ajustes similares utilizando la función de posicionamiento del troquel.

La integración de estos pasos en la configuración de su herramienta DELEM DA-66T ayuda a optimizar sus operaciones de doblado.

Posicionamiento o reposicionamiento

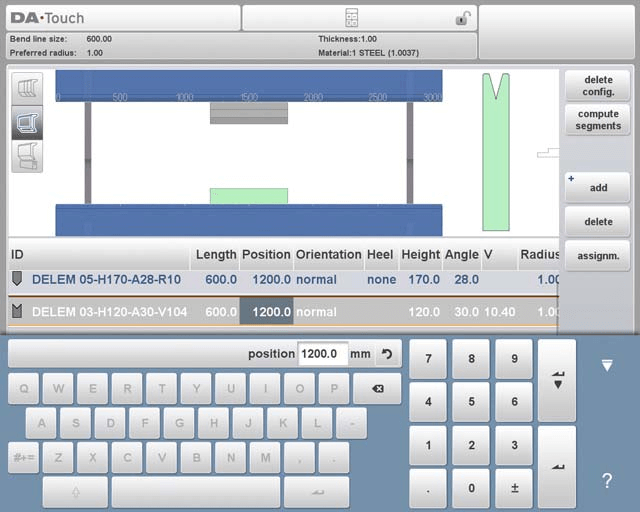

Posicionar o reposicionar herramientas en la configuración de herramientas DELEM DA-66T es sencillo. A continuación, le mostramos cómo gestionar la configuración de herramientas de forma eficiente:

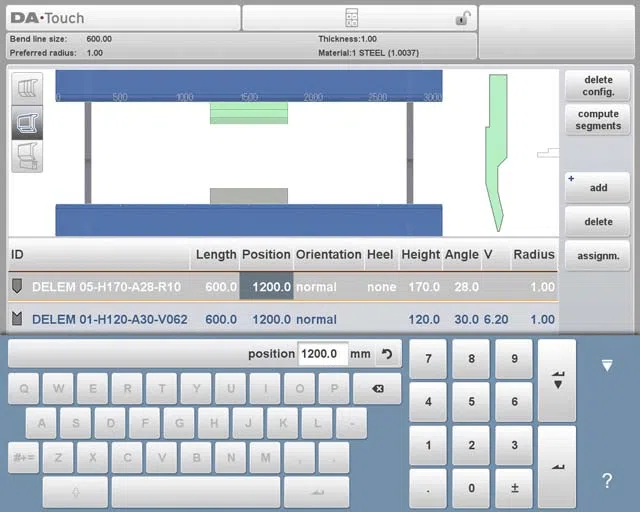

1. Modificar longitud y posición:
   • Coloque el cursor en el campo deseado, introduzca el nuevo valor y pulse ENTER. La herramienta estará lista con la nueva configuración.
   • Puede seleccionar herramientas tocándolas y cambiar su posición arrastrándolas a la ubicación deseada.
2. Reposicionamiento mejorado:
   • Arrastrar herramientas ahora es más preciso gracias a una función mejorada. Mueva el dedo hacia abajo mientras arrastra para reducir la velocidad de posicionamiento y lograr una colocación más precisa.
   • La función de ajuste ayuda a alinear las herramientas. Cuando las herramientas se encuentran dentro del rango de ajuste, aparece una línea roja que indica la alineación con la parte superior, inferior o central de la máquina.
3. Ajustes de configuración de la herramienta:

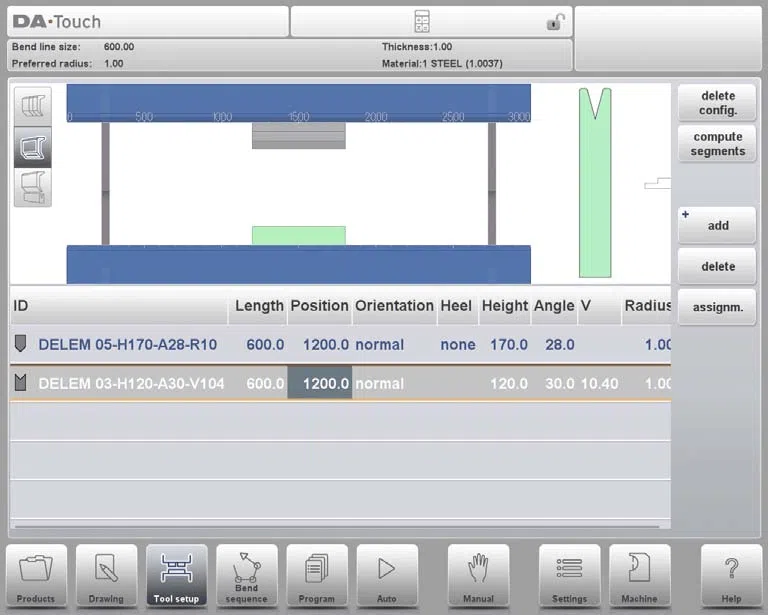

   • Una vez finalizado un punzón, se coloca debajo un troquel con una identificación predeterminada, que refleja la longitud y la posición del punzón.
   • La configuración de herramientas se puede ajustar mediante las funciones disponibles. Puede añadir o desactivar punzones y matrices, reubicar herramientas, modificar su longitud, cambiar su orientación o modificar los tipos de talón.
4. Gestión de herramientas:
   • Eliminar configuración: Borrar la configuración actual para iniciar una nueva.
   • Agregar: Introduzca una nueva herramienta eligiendo entre un punzón, una matriz o un adaptador (si está habilitado).
   • Eliminar: Eliminar la herramienta seleccionada actualmente.

Al seleccionar y configurar estas herramientas, preste especial atención a su posicionamiento o reposicionamiento para maximizar la precisión y la eficacia. La selección y el posicionamiento precisos de las herramientas son vitales para lograr los dobleces deseados y mantener la calidad del producto.

Segmentación de herramientas

Al trabajar con herramientas segmentadas en la configuración de herramientas DELEM DA-66T, el sistema de control permite crear los tamaños de herramienta deseados mediante una segmentación adecuada. A continuación, se presenta una explicación simplificada de la función de segmentación, incluyendo las tres vistas disponibles en la configuración de herramientas:

• Configuración y segmentación de herramientasEl sistema de control permite una segmentación eficaz de las herramientas según los segmentos programados para cada una. Esto se puede configurar en el modo Máquina, en las bibliotecas de Punzones y Matrices de Fondo.
• Tres modos de visualización en la configuración de herramientas:En la pantalla Configuración de herramientas, hay tres modos de visualización para ayudar con la segmentación de herramientas:

Estas vistas se pueden seleccionar mediante los botones ubicados en el lado izquierdo del panel frontal de la máquina, lo que facilita la configuración eficaz de las herramientas. Para obtener instrucciones detalladas sobre la programación de segmentos en la biblioteca de herramientas, consulte la sección final de esta guía.

Segmentación de herramientas individuales

Tras configurar las herramientas deseadas para sus productos, el modo Secuencia de Plegado puede calcular la secuencia de plegado más eficiente. A continuación, se muestra un desglose simplificado:

• Opción de segmentaciónSi es necesario, las herramientas se pueden segmentar. Esto facilita la selección de los segmentos correctos para crear la longitud de herramienta adecuada.
• Cálculo automáticoLa función de segmentación de herramientas calcula automáticamente la segmentación necesaria. Utiliza parámetros como la distancia máxima entre herramientas y, opcionalmente, la tolerancia de longitud de la herramienta para encontrar la mejor solución.

Para un control preciso, concéntrese en la segmentación de cada herramienta. Utilice la vista de herramientas para evaluar las herramientas disponibles y sus configuraciones. Las asignaciones ayudan a categorizar las herramientas según su uso y necesidad. En la vista de segmentación, asegúrese de que cada segmento esté correctamente documentado en la biblioteca de herramientas. Mantener una biblioteca bien organizada simplifica la recuperación de herramientas y mejora la usabilidad de la máquina.

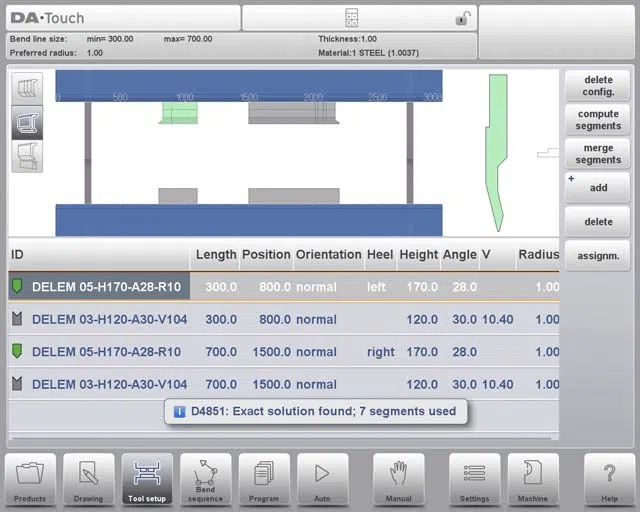

Vista de herramientas

En la configuración de la herramienta DELEM DA-66T, la segmentación se puede realizar pulsando la función de segmentación en la vista de herramientas. El sistema calcula el valor según las longitudes de segmento programadas y la disponibilidad actual, considerando todas las estaciones que utilizan la misma herramienta.

Se muestran los resultados, que muestran el progreso de la optimización. Un indicador verde indica una coincidencia exacta, mientras que el amarillo indica una longitud válida, pero aproximada. Un indicador rojo indica una segmentación no válida.

Puede interrumpir el proceso con Cancelar o Detener y usar el botón Fusionar segmentos para volver a una herramienta sin segmentar. Ajustar las propiedades de una herramienta también fusiona los segmentos automáticamente.

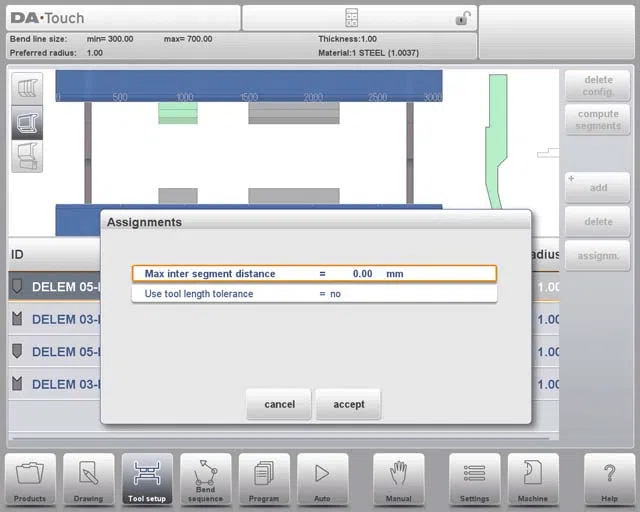

Tareas

Las asignaciones utilizadas durante el cálculo de segmentación se pueden encontrar tocando el botón Asignaciones.

Las siguientes tareas están disponibles:

Distancia máxima entre segmentos:La distancia permitida entre segmentos.

Utilice la tolerancia de longitud de la herramienta:Para habilitar esta tolerancia para la desviación de segmentación permitida.

Vista de segmentación

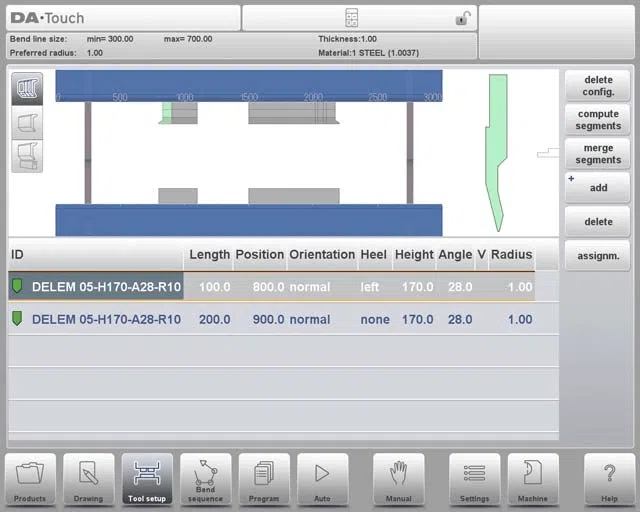

En la vista Segmentación para la configuración de la herramienta DELEM DA-66T, solo se muestran los segmentos de la herramienta seleccionada.

Puede mover y modificar estos segmentos; los cambios no tienen en cuenta los segmentos en stock. Tenga en cuenta que modificar la longitud o el tipo de herramienta restablecerá la segmentación, lo que requerirá una regeneración.

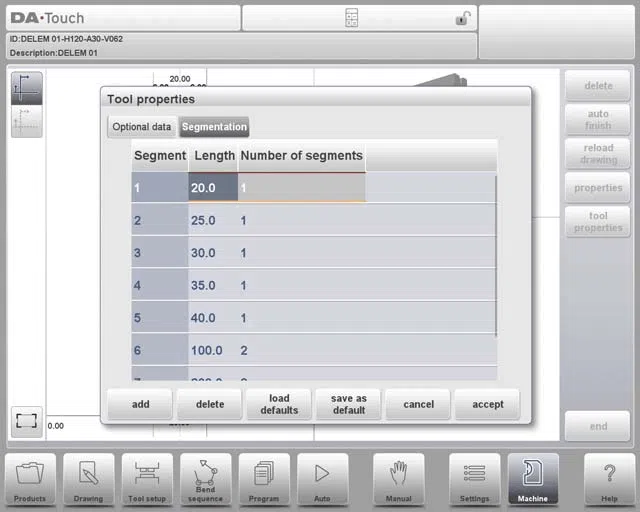

Segmentos en la biblioteca de herramientas

Para la configuración de la herramienta DELEM DA-66T, habilite el uso del segmento completando la biblioteca en el modo Máquina en Punzones o Matrices inferiores.

En cada herramienta, la longitud del segmento, la forma opcional del talón y los segmentos disponibles se pueden programar en la pestaña Segmentación.

Selección y reposicionamiento de estaciones

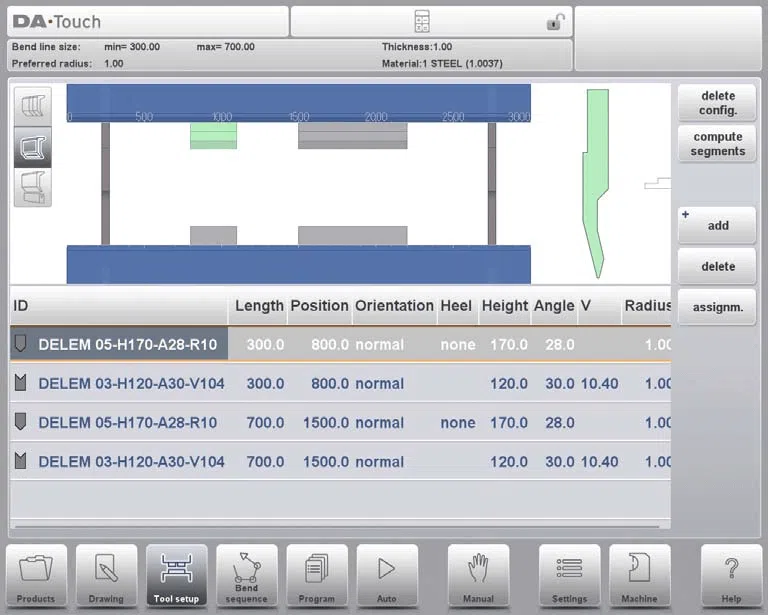

En la configuración de la herramienta DELEM DA-66T, la vista de estación es la tercera perspectiva de configuración de la herramienta. A continuación, se presenta una guía simplificada:

• Resaltado de estacionesEn la vista de estación, las estaciones de herramientas completas se resaltan al seleccionarlas. Esto facilita la identificación de las estaciones con las que se trabaja.
• Herramientas de reposicionamiento:Puede reposicionar las estaciones de herramientas programando una posición alternativa o simplemente arrastrándolas a una nueva posición en la interfaz de la máquina.
• Definición de estación de herramientas automáticaUna estación de herramientas se define automáticamente cuando los punzones se superponen con las matrices. Esto ocurre incluso si hay un ligero desplazamiento de posición, pero aún se superponen, o si dos punzones se encuentran frente a una misma matriz, lo cual resulta útil para pliegues con restricciones.
• Mantener el posicionamiento relativo:Al reposicionar las estaciones, su posicionamiento relativo permanece inalterado, lo que garantiza una integridad de configuración constante.
• Sin cambios en los detalles de la herramienta:Tenga en cuenta que la vista de estación no altera ningún detalle de la herramienta; se centra únicamente en el posicionamiento.

Al comprender estas características clave de la vista de estación dentro de la configuración de herramientas DELEM DA-66T, puede administrar y reposicionar de manera efectiva sus herramientas para lograr un rendimiento óptimo de la máquina.

Preguntas frecuentes (FAQ)

Conclusión

En conclusión, dominar la configuración de herramientas de la DELEM DA-66T implica comprender varios pasos clave: acceder y navegar por la interfaz de configuración de herramientas, seleccionar las herramientas adecuadas para sus necesidades específicas y gestionar el posicionamiento de las herramientas y la alineación de la estación. Una configuración correcta no solo mejora el rendimiento de la máquina, sino que también garantiza la precisión y la eficiencia en sus operaciones de plegado.

Para sacar el máximo provecho de su DELEM DA-66T, asegúrese de revisar regularmente las actualizaciones y mantener una biblioteca de herramientas bien organizada. Prestar atención constante a estos detalles le ayudará a maximizar su... prensa plegadoraLa productividad de.
