Si desea comprender las características del modo de configuración del DELEM DA-58T, ha llegado al lugar correcto.

En este artículo, profundizaré en los detalles del modo de configuración de la DELEM DA-58T, explorando sus características únicas y cómo pueden optimizar las operaciones de su prensa plegadora. Ya sea que busque optimizar el rendimiento de la máquina o personalizar las operaciones para satisfacer sus necesidades específicas de metalurgia, comprender estos ajustes es crucial. Esta guía tiene como objetivo brindarle información clara y concisa sobre el modo de configuración de la DELEM DA-58T, permitiéndole aprovechar al máximo sus capacidades.

Introducción

El modo de configuración del DELEM DA-58T, accesible desde el panel de navegación, es un centro para configurar valores predeterminados y restricciones específicas que influyen en la programación del producto.

Los ajustes se organizan en varias pestañas para facilitar la navegación, lo que permite a los usuarios ajustar los parámetros con solo tocar la pestaña y el parámetro deseados. El sistema permite el desplazamiento horizontal por las pestañas para acceder a todos los ajustes disponibles.

Configuración general

En el modo de configuración del DELEM DA-58T, los usuarios pueden personalizar parámetros básicos como la selección de unidades (pulgadas/mm o toneladas/kN), las preferencias de idioma, la distribución del teclado y el sonido del panel de entrada. La interfaz facilita la selección de estos ajustes, garantizando una experiencia de usuario personalizada.

Idioma

El idioma de la interfaz de usuario se puede seleccionar en la lista. Hay más idiomas disponibles de los que se muestran inicialmente. Desplácese verticalmente arrastrando la lista hacia arriba y hacia abajo para ver todos los idiomas disponibles. Toque para seleccionar el idioma deseado para la interfaz de usuario. (Para idiomas que utilizan caracteres alfanuméricos especiales, el control se reiniciará).

Idioma de ayuda

El idioma de la ayuda en línea es el mismo que el de la interfaz de usuario por defecto. Si ese idioma no está disponible en la ayuda en línea, se elige el inglés.

Cuando se selecciona Idioma de ayuda, aparece la función adicional Agregar idioma de ayuda.

Con esta función puede instalar un nuevo idioma de ayuda en el control. Asegúrese de que el archivo de ayuda necesario esté en el disco del control o en otra ubicación accesible (red, memoria USB). Se seleccionará e instalará automáticamente.

Disposición del teclado:Se puede elegir entre la distribución de teclado QWERTY, QWERTZ o Azerty. La distribución predeterminada es QWERTY.

Sonido claveActiva o desactiva el sonido del panel de entrada. El sonido predeterminado está activado.

Panel de mando lateral: Cambia el panel de comandos al lado izquierdo de la pantalla. El valor predeterminado es el lado derecho.

Configuración del material

En la pestaña de materiales, el modo de configuración del DELEM DA-58T permite programar hasta 99 materiales, cada uno con propiedades como la resistencia a la tracción y el módulo E. Esta función permite una manipulación precisa del material, garantizando la compatibilidad con diferentes operaciones de plegado.

En el modo de configuración del DELEM DA-58T, puede ver y editar tres propiedades para cada material: el nombre del material, la resistencia a la tracción y el módulo E.

El Nombre del material, que se muestra en las pantallas de programación, puede tener hasta 25 caracteres y debe comenzar con una letra. Resistencia a la tracción y Módulo E se refieren a las propiedades físicas del material.

Los materiales se muestran inicialmente por su número de material (ID) en la primera columna, pero puede ordenarlos tocando el título de la columna de cualquier propiedad. Para modificar un material existente, seleccione su línea y ajuste los valores. Para eliminar uno, selecciónelo y elija "Eliminar material".

Para agregar un nuevo material, seleccione una línea vacía e ingrese los nuevos valores.

Funcionalidad de copia de seguridad y restauración

El modo de configuración del DELEM DA-58T incluye potentes funciones de copia de seguridad y restauración para productos, herramientas, configuraciones y tablas. Esta función garantiza la seguridad de los datos y facilita transiciones fluidas entre diferentes modelos de control.

Si tiene productos o herramientas de modelos de control anteriores, el modo de configuración DELEM DA-58T incluye una función de importación para una integración perfecta.

La copia de seguridad y la restauración de herramientas y productos siguen los mismos procedimientos sencillos, independientemente de si utiliza una red o una memoria USB.

El directorio de respaldo se compone de un dispositivo seleccionado (como una memoria USB o una red) y un directorio, que puede crear y seleccionar según sea necesario.

Las ubicaciones para almacenar copias de seguridad de productos y herramientas se pueden configurar de forma independiente dentro del modo de configuración del DELEM DA-58T.

Copia de seguridad del producto

Para hacer una copia de seguridad de los programas en el disco, seleccione “productos” en la sección Copia de seguridad de la página Copia de seguridad/restauración.

Una vez configurado el directorio de copia de seguridad inicial, aparece la pantalla de copia de seguridad de productos.

Para gestionar sus archivos de forma eficiente, es fundamental comprender el modo de configuración del DELEM DA-58T para realizar copias de seguridad de productos. Aquí tiene una guía sencilla:

1. Ver productosEn la pantalla de copia de seguridad, verá una lista de productos en el directorio seleccionado. Utilice las funciones básicas, similares a las del modo Productos, para explorar y encontrar los productos que necesita respaldar.
2. Consultar ubicaciones:La parte superior de la pantalla mostrará la ubicación de la fuente actual y la ubicación de respaldo designada.
3. Seleccionar productosPara hacer una copia de seguridad de un producto, simplemente selecciónelo en la lista. Aparecerá un marcador de copia de seguridad para confirmar su selección. Si existe un producto con el mismo nombre en la ubicación de la copia de seguridad, se le solicitará que elija si desea sobrescribirlo.
4. Copia de seguridad de todo a la vez:Si desea realizar una copia de seguridad de todos los productos simultáneamente, toque el botón “Todos”.
5. Cambiar el directorio de origenSi necesita cambiar el directorio de origen de los productos que desea respaldar, toque "Directorio de origen". Esto abrirá el explorador de directorios para ayudarle a seleccionar el origen deseado.
6. Cambiar el directorio de respaldo:Para cambiar la ubicación de la copia de seguridad, utilice la opción “Directorio de copia de seguridad”, que le permitirá navegar y seleccionar el directorio de destino deseado.

Restauración del producto

Para restaurar programas al control, seleccione ‘productos’ en la sección Restaurar en la página Copia de seguridad/restauración.

Una vez configurado el directorio de restauración inicial, aparece la pantalla de restauración de productos.

En el modo de configuración del DELEM DA-58T, restaurar productos es muy sencillo. A continuación, le explicamos cómo hacerlo en unos sencillos pasos:

1. Acceder a la pantalla de restauración:Ver productos en el directorio elegido.
2. Ajustar vista:Modifique la vista para encontrar los productos necesarios.
3. Consultar ubicaciones:Confirmar rutas de origen y destino.
4. Seleccionar producto:Toque un producto para marcarlo para restaurarlo.
5. Manejar duplicados: Elija si desea reemplazar los archivos existentes.
6. Cambiar el directorio de origen: Navegue a una nueva fuente si es necesario.
7. Establecer directorio de destino:Seleccione dónde deben ir los productos restaurados.

Copia de seguridad de herramientas

Para hacer una copia de seguridad de las herramientas en el disco, seleccione "herramientas" en la sección Copia de seguridad de la página Copia de seguridad/restauración.

Una vez configurado el directorio de copia de seguridad inicial, aparece la pantalla de copia de seguridad de herramientas.

Con este menú se puede realizar una copia de seguridad de las herramientas del control: punzones, matrices o formas de máquina. Los procedimientos para realizar una copia de seguridad de herramientas son similares a los de una copia de seguridad de producto.

Restauración de herramientas

Los procedimientos de restauración de herramientas se ejecutan de manera similar a los procedimientos de restauración de productos.

Copia de seguridad y restauración de tablas y configuraciones

Para realizar copias de seguridad de la configuración y las tablas específicas del usuario, la pestaña Copia de seguridad/Restaurar ofrece una función específica. El procedimiento es similar al de la copia de seguridad y restauración de productos y herramientas. La función especial "Todo" ejecutará automáticamente todos los pasos secuencialmente para la copia de seguridad o la restauración (Productos + Herramientas + Tablas + Configuración).

Navegación por directorios

Cuando se utiliza el Directorio de respaldo, aparece una nueva ventana con una lista de directorios de respaldo disponibles.

Para simplificar el proceso de navegación y administración de directorios, siga estos sencillos pasos:

1. Explorando directorios: Toque el icono del punto para acceder a un subdirectorio. Para retroceder un nivel, toque el icono (PADRE/MADRE). Para seleccionar su directorio actual, toque "Seleccionar".
2. Dispositivos de conmutación: Mantenga pulsado el icono (PADRE/MADRE) hasta llegar al nivel superior. Desde allí, seleccione el dispositivo adecuado y el subdirectorio deseado.
3. Acceso a la redSi hay una conexión de red disponible, primero seleccione "Red" y luego elija uno de los volúmenes de red. Después de seleccionarlo, navegue como lo haría con otros dispositivos.
4. Administrar subdirectoriosPara crear un subdirectorio, pulse "Crear subdirectorio". Para eliminar uno existente, pulse "Eliminar subdirectorio". Para acceder a cualquier subdirectorio, simplemente púlselo y luego pulse "Seleccionar" para confirmar la selección.

Configuración del programa

Una característica esencial del modo de configuración de la DELEM DA-58T es la base de datos de corrección de ángulos, que almacena las correcciones aplicadas durante la producción, garantizando resultados consistentes en diversos materiales y tipos de plegado. Esta base de datos es vital para mantener la precisión en la programación del producto.

Para habilitar el modo de configuración DELEM DA-58T eficiente y utilizar de manera efectiva la base de datos de corrección de ángulo, siga estos pasos simplificados:

• Base de datos de corrección de ángulos
  • Habilitar la base de datos de corrección de ángulosEste parámetro permite que la base de datos almacene las correcciones de ángulo introducidas durante el modo de producción (modo automático). Una vez habilitado, el control busca curvas similares en la base de datos durante la producción y ofrece correcciones si están disponibles o las interpola cuando es necesario.
  • Propiedades de ángulos para emparejamientoEl control compara propiedades de plegado, como las del material, el espesor, la abertura de la matriz, el radio de la matriz, el radio del punzón y el ángulo. Las primeras cinco propiedades deben coincidir exactamente, y se ofrecen o interpolan correcciones de ángulo según la proximidad.
  • Corrección del ángulo inicialProgramado independientemente y visible solo en modo automático para correcciones de ángulos pequeños. Se combina con correcciones visualizadas para formar la corrección total.
  • Programación de corrección de ángulo general:Estas correcciones se aplican a todas las curvas de un programa y no son específicas de ningún ángulo ni se almacenan en la base de datos de corrección de ángulos.
  • Correcciones de ángulo de almacenamiento en modo manual:Permite almacenar correcciones de ángulo derivadas en modo manual para futura programación del producto DELEM DA-58T.
  • Programación de corrección de ángulos: Elija entre copiar, mantener delta o cambiar Cα1 y Cα2 de forma independiente al ajustar las correcciones de ángulo.
• Edición de cálculos automáticos en el modo de configuración del DELEM DA-58T
  • Recálculo automático de parámetros como fuerza, distancia de descompresión, configuración del dispositivo de coronación y otros al cambiar el tipo de material, espesor, longitud, punzón o matriz, en función de escenarios específicos como los métodos de doblado.
• Programación independiente Y1Y2
  • Opción de programar los dos ejes Y de forma independiente o como una sola unidad.
• ID de la máquina y descripción de la máquina
  • Asigne un ID de máquina único a cada plegadora para facilitar la gestión del programa. Utilice descripciones de máquina para una mejor organización e identificación en sistemas sin conexión como Profile-T.

Configuración predeterminada y de cálculo

Se pueden configurar valores predeterminados como la apertura del eje Y, la velocidad de prensado y el tiempo de permanencia. Además, los ajustes de cálculo, como el uso de la tabla de tolerancia de plegado activo y los ajustes de preparación de datos, ofrecen flexibilidad en la programación según las necesidades específicas de producción.

Valores predeterminados

• Y Apertura predeterminada
  • Valor de apertura inicial del eje Y en el modo de configuración del DELEM DA-58T.
• Velocidad de prensado
  • Velocidad de prensado inicial para nuevos programas.
• Esperar a que se retraiga
  • Configuración inicial para 'esperar retracción' en programas de curvatura; el valor predeterminado es 'sí'.
• Código de cambio de paso
  • El 'código de cambio de paso' predeterminado está establecido en 'UDP'.
• Tiempo de retardo
  • Tiempo de espera de cambio de paso del eje X, inicialmente cero.
• Tiempo de permanencia
  • Tiempo de permanencia predeterminado para programas de curvatura.
• Ángulo de precurvado
  • Ángulo de precurvado predeterminado en productos gráficos.
• Apertura del dobladillo
  • Apertura de dobladillo predeterminada para la posición de la viga; comienza en 0,0 mm.
• Dimensiones
  • Valor predeterminado para “dimensiones (D1)” en dibujos gráficos.

Configuración de cálculo

• Tabla de tolerancia de curvatura activa
  • Cálculo:Utiliza la fórmula estándar para el cálculo del margen de curvatura.
  • Mesa:Utiliza una tabla de corrección, editable si está presente.
  • Permite la corrección del eje X debido al acortamiento de la hoja.

• Tolerancia de curvatura para la preparación de datos
  • Corrección desactivada:Excluye tolerancia de curvatura en la programación.
  • Corrección activada:Incluye correcciones, visibles y editables durante la producción.
  • No afecta el posproceso del modo Dibujo.

En el modo de configuración de DELEM DA-58T, los cambios no afectan la función de posprocesamiento del modo de dibujo. El sistema siempre considera la tolerancia de plegado al crear un programa CNC a partir de un dibujo. Si hay una tabla de tolerancia de plegado activa, puede usar la función Editar tabla para modificarla en una nueva ventana.

En el modo de configuración de DELEM DA-58T, utilice la tecla Tab para seleccionar un campo, introduzca un nuevo valor y pulse ENTER para editar las entradas de la tabla cargada. No se pueden crear tablas en este menú. Consulte el manual de Delem para obtener información sobre la tolerancia de plegado. Utilice la función Cargar tabla para buscar y cargar una tabla existente.

• Factor de fuerza de fondo:Multiplica la fuerza de flexión del aire para obtener la fuerza de fondo.

• Distancia Z
  • Mide desde el borde del dedo hasta la esquina de la hoja.
  • Calcula automáticamente la posición del dedo con el eje Z instalado.

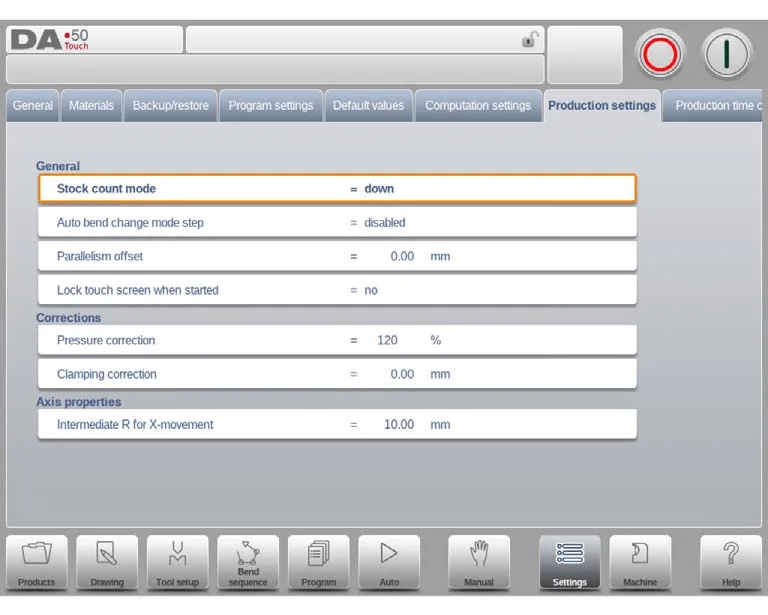

Configuración de producción

El modo de configuración de la DELEM DA-58T también incluye ajustes que optimizan la eficiencia de la producción. Funciones como el modo de conteo de existencias, el modo de cambio automático de plegado y la compensación de paralelismo son configurables, lo que permite a los usuarios adaptar el proceso de producción a sus necesidades operativas específicas.

• Modo de conteo de existencias: Seleccione el conteo progresivo o regresivo para la producción. El conteo regresivo se detiene en cero y se reinicia al reiniciar; ideal para cuotas. El conteo progresivo monitorea el progreso.

• Paso del modo de cambio de curvatura automática:
  • Desactivado: Requiere selección manual de parámetros e inicio.
  • Activado: Carga automáticamente los siguientes parámetros; comienza a posicionarse después de presionar inicio.

• Desplazamiento de paralelismo: Establecer el paralelismo general para el eje Y, activo debajo del punto de sujeción (Y2 + desplazamiento).

• Bloquear la pantalla táctil al iniciar:Para habilitar el bloqueo de la pantalla táctil mientras se inicia el controlador.

• Corrección de presión:Porcentaje de la fuerza calculada que realmente controla la válvula de presión.

• Corrección de sujeciónSe calcula la posición de la viga donde se sujeta la chapa. Para asegurar una sujeción firme, es posible compensar el punto de pinzamiento calculado con el valor programado aquí. Un valor positivo resultará en una posición más profunda, mientras que un valor negativo resultará en una posición más alta de la viga.

• R intermedio para movimiento X: Posición temporal del eje R para evitar colisiones durante el movimiento X. Se activa estableciendo un valor distinto de cero.

Seguridad de tope trasero y posición X:
Escenarios de movimiento basados en posiciones de zonas de seguridad:

• Ambas posiciones exteriores: X y Z se mueven juntas.
• Viejo por fuera, nuevo por dentro: Z se mueve primero.
• Viejo por dentro, nuevo por fuera: X se mueve primero.
• Ambos dentro: X intermedio, luego Z, luego X final.

Definición de zona de seguridad:
SZ = X-safe + SD (SD es la distancia de seguridad definida por el proveedor).

Configuración de hora y red

La configuración horaria permite a los usuarios personalizar la visualización de la hora y la fecha, garantizando así la sincronización con los horarios operativos. Además, la configuración de red, disponible al instalar la opción de red, facilita la conectividad y el intercambio de datos entre sistemas.

Cálculo del tiempo de producción

En el modo de configuración del DELEM DA-58T, el modo de conteo de existencias calcula el tiempo de producción durante el cálculo de la secuencia de plegado en función de la velocidad de posicionamiento de los ejes y los tiempos de manipulación del producto.

La manipulación manual, como el torneado de un producto, varía en tiempo según sus dimensiones. Los productos más pequeños en la dirección Z giran rápidamente, mientras que los más largos en la dirección X requieren más tiempo.

Límite 1/2/3

Valores límite para el tamaño del producto. Para valores entre estos límites, se pueden programar diferentes tiempos de rotación del producto.

Ajustes de hora

• Tiempo de visualización:Muestra la fecha y la hora en el panel de título, solo la hora o ninguna.

• Formato de hora:Muestra la hora en formato de 24 horas o 12 horas.

• Formato de fecha:Muestra la fecha en formato dd-mm-aaaa, mm-dd-aaaa o aaaa-mm-dd.

• Ajustar el tiempoPara ajustar la fecha y la hora. Al ajustar la fecha y la hora, también se ajustará la fecha y la hora del sistema operativo Windows.

Configuración de red (solo disponible cuando la opción Red está seleccionada) instalado)

<to be described>

Preguntas frecuentes (FAQ)

Conclusión

En general, el Modo de configuración del DELEM DA-58T Es una herramienta esencial para quienes buscan mejorar la funcionalidad y precisión de sus operaciones de prensa plegadora. Con sus amplias funciones y opciones de personalización, este modo es fundamental para optimizar la programación del producto y los flujos de trabajo de producción.

Una configuración adecuada y un mantenimiento regular son cruciales para maximizar el rendimiento y la vida útil de su prensa plegadora. Implementar estas funciones garantiza minimizar el tiempo de inactividad y aumentar la eficiencia de producción. Para obtener asistencia completa o cualquier otra consulta, no dude en contactar con nuestro equipo. Además, consulte nuestra documentación relacionada para obtener más información sobre cómo optimizar las capacidades de su máquina.
