A la hora de configurar prensas plegadoras, configurar eficientemente el modo manual DELEM DA-69T es una tarea que muchos operadores buscan dominar. Si se pregunta cómo configurar este sistema de control de forma rápida y eficaz, está en el lugar adecuado. En este artículo, le guiaré por los pasos esenciales para optimizar el modo manual DELEM DA-69T, garantizando así la precisión y eficiencia de sus procesos de metalurgia. Tanto si es nuevo en el uso de este modo manual como si desea perfeccionar sus habilidades, esta documentación le proporcionará la información necesaria.

Introducción

El modo manual de la DELEM DA-69T permite programar parámetros para tareas de plegado individuales. A diferencia del modo automático, el modo manual es totalmente independiente y ofrece flexibilidad para operaciones específicas.

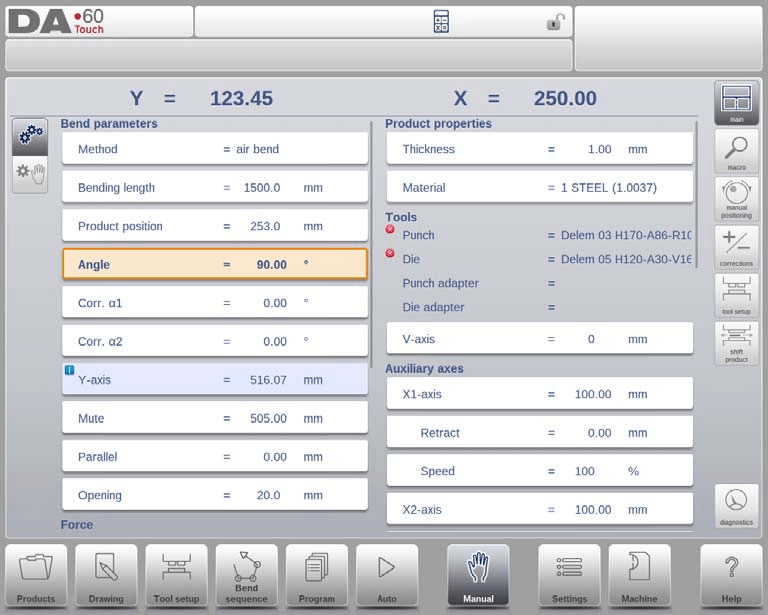

En la parte superior de la pantalla del Modo Manual, verá las posiciones actuales del eje Y y del eje X principal, junto con otros ejes y funciones enumerados secuencialmente. Cuando estos valores están resaltados, indican el posicionamiento correcto según los valores programados.

Parámetros en modo manual del DELEM DA-69T

Comprender los parámetros en el modo manual es el primer paso para una operación eficiente:

Parámetros de curvatura

1. Método:Seleccione un método de doblado (doblado con aire, dobladillo, dobladillo o dobladillo y dobladillo).
2. Longitud de curvatura:Programa la longitud de curvatura de la chapa.
3. Ángulo: Ajuste el ángulo de flexión. Utilice Corr.α para las correcciones de ángulo basadas en los valores medidos y programados. La corrección de ángulo debe introducirse como se indica en los siguientes ejemplos: Valor programado de 90 grados. Valor medido de 92 grados. Luego, se debe programar Corr.α con -2. Valor programado de 90 grados. Valor medido de 88 grados. Luego, se debe programar Corr.α con +2.
4. Apertura del dobladillo:Define la distancia de apertura para los pliegues del dobladillo, crucial para calcular la posición de la viga.

Corrección y parámetros del eje

1. Corr.Y:Ajustes en el eje Y para opciones de fondo.
2. Eje Y:Valores programados o calculados para los ángulos de curvatura deseados.
3. Silenciar:Punto de transición para la velocidad del eje Y.

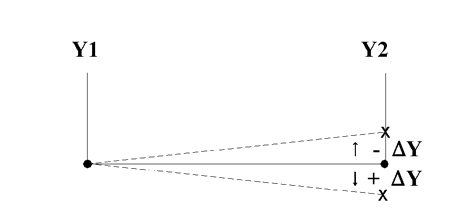

4. Paralelo:Defina las discrepancias entre las alturas de los cilindros izquierdo y derecho (Y1 vs. Y2).

Parámetros de operación

1. Apertura:Ajuste del espacio entre el punzón y la matriz después del doblado, lo que influye en el tiempo de manipulación.
2. Fuerza y tiempo de permanencia:Fuerza de prensado programada y tiempo de retención del punzón.
3. Descompresión:Liberación de presión posterior a la curvatura, programable para puntos de ciclo como silenciamiento o abrazadera.
4. Velocidad:Establezca la velocidad de flexión del eje Y y la velocidad de descompresión.
5. Velocidad de descomposición:La velocidad de descompresión es la velocidad programable del haz durante la distancia de descompresión.

Funciones adicionales

1. Esperar a que se retraiga:Opción para que el eje Y haga una pausa durante las operaciones de retracción.
2. Propiedades del producto:Programe el espesor de la chapa y seleccione materiales entre hasta 99 opciones.

Calibres

1. Eje auxiliar:Parámetros para los ejes X, R o Z; el valor R1 actualiza automáticamente el valor R2.
2. Retracción y velocidad:Defina la retracción y la velocidad del eje.
3. G-corr. PS:Corrección de ángulo para soporte de la pieza, ajustada según sea necesario.
4. Velocidad de retorno de PS:Ajuste de velocidad de retorno para el soporte de la pieza después del doblado.

Al programar correctamente estos parámetros del modo manual del DELEM DA-69T, se garantiza unas operaciones de metalurgia eficientes y precisas. Una vez configurados, active los parámetros pulsando el botón de inicio para un funcionamiento sin interrupciones. Comprender estos parámetros es fundamental para utilizar el modo manual del DELEM DA-69T eficientemente.

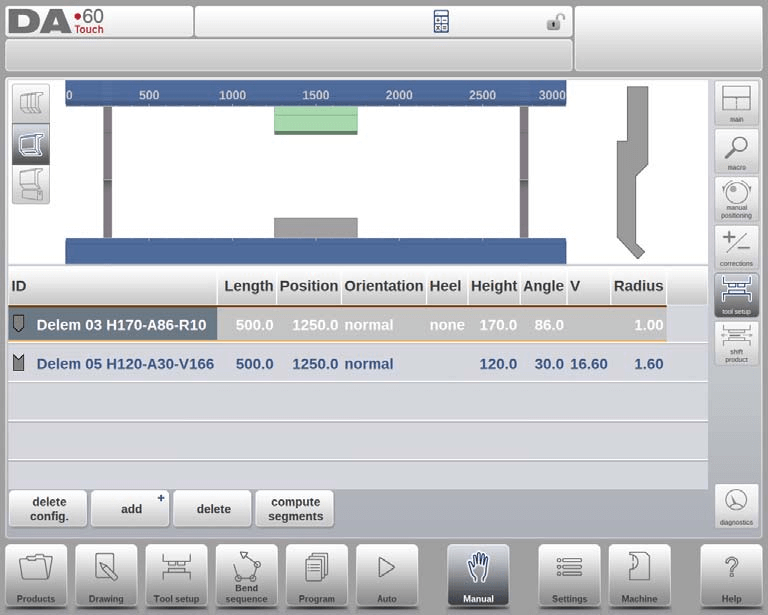

Configuración de la herramienta

La configuración de la herramienta en el modo manual del DELEM DA-69T es idéntica a la del modo automático, pero funcionan de forma independiente. Al cambiar de modo, es posible transferir la configuración de la herramienta del modo automático al manual. Sin embargo, es importante mantener la coherencia para evitar interrupciones operativas debido a una configuración incorrecta.

Puede cambiar y actualizar la configuración de herramientas mediante el menú de configuración de herramientas. Esta configuración es distinta a la del modo automático. Al cambiar de modo, puede copiar la configuración del modo automático si lo desea. La función "Añadir" permite añadir nuevas herramientas y adaptadores, como punzones y matrices, en el modo manual. También es posible segmentar las herramientas según la herramienta seleccionada, lo que facilita la personalización en el modo manual de la DELEM DA-69T.

Cambiar producto

Para ajustar la posición del producto en el modo manual del DELEM DA-69T de forma eficiente, utilice la función "Desplazar producto". Esta función abre un cuadro de diálogo que permite mover el producto a la izquierda o a la derecha entre las herramientas arrastrándolo o usando botones. El producto se puede alinear en diferentes estaciones de herramientas, con la ayuda de puntos de ajuste para un posicionamiento preciso. Las funciones incluyen:

• Saltar a la izquierda:Mueva el producto a la siguiente combinación de conjunto de herramientas de la izquierda.
• Saltar a la derecha:Mueva el producto a la siguiente combinación de herramientas a la derecha.
• Desplazamiento a la izquierda:Desplaza el producto 1 milímetro hacia la izquierda dentro del mismo conjunto de herramientas.
• Desplazamiento a la derecha:Desplaza el producto 1 milímetro hacia la derecha dentro del mismo conjunto de herramientas.

Estas características son esenciales para personalizar la ubicación del producto de manera eficiente mientras se utiliza el modo manual DELEM DA-69T.

Parámetros de programación y vistas

En el modo manual del DELEM DA-69T, cada parámetro se puede programar individualmente, y su impacto en los demás se calcula de forma automática o manual. Utilice el interruptor de cálculo automático, situado a la izquierda, para seleccionar entre:

La relación entre los parámetros se visualiza con un símbolo y un color de fondo.

Cuando se muestra un símbolo de información con parámetros después de un valor editado, estos parámetros se modificaron debido a la última entrada modificada.

Se muestra un símbolo de estrella con los parámetros si el valor del parámetro difiere del valor calculado por el control. Esto puede ser útil si se programa intencionadamente un valor diferente o si el valor de un parámetro está limitado por los límites de los parámetros.

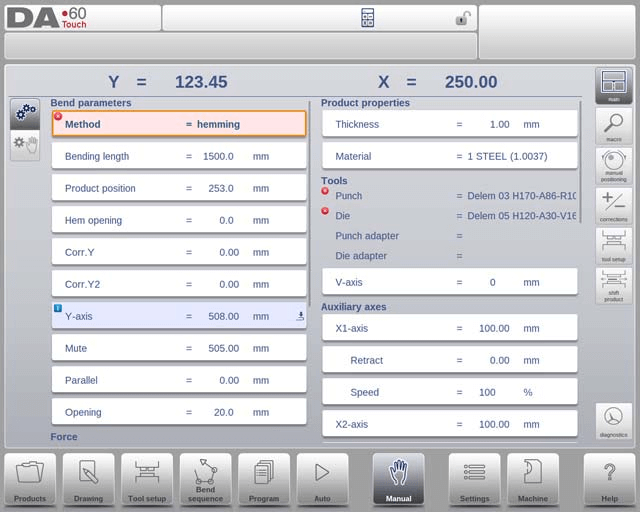

Se muestra un símbolo de error junto con un parámetro si el valor no es correcto según los valores programados. Esto ocurre, por ejemplo, cuando se programa un dobladillo sin herramientas de dobladillo.

Vista

Los botones de comando de la parte derecha de la pantalla dan acceso a otras vistas. Junto a la vista Principal, hay Macro, Posicionamiento manual, Correcciones, así como una vista Diagnóstico.

Macro

Con Macro, el control cambia a una nueva vista con solo valores de ejes grandes en pantalla. Esta vista se puede usar cuando se trabaja a cierta distancia del control, permitiendo leer los valores de los ejes.

Movimiento manual de los ejes

Procedimiento de movimiento

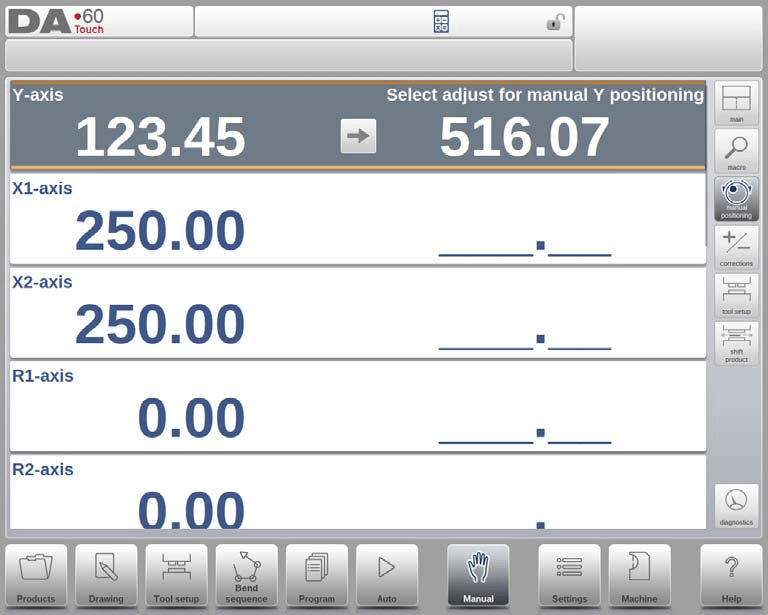

Para ajustar los ejes manualmente en el modo manual del DELEM DA-69T, utilice la rueda manual del panel frontal. Al seleccionar "Posición manual" en la pantalla principal, puede manipular cualquier eje girando esta rueda. Tras pulsar "Posición manual" en la pantalla principal del modo manual, aparecerá la siguiente pantalla:

Esta característica permite un control preciso sobre el movimiento del eje para una colocación exacta durante el doblado de metal.

Para los ejes auxiliares, detenga el control (LED del botón Stop encendido), seleccione el eje del tope trasero y muévalo usando la rueda.

Para el eje Y, posicione la viga de prensa de manera similar, pero asegúrese de que se cumplan estas condiciones:

• El control se inicia (LED del botón de inicio encendido).
• La función 'ajustar' está activa; de lo contrario, aparecerá un mensaje.
• El eje Y está debajo del punto de silencio.
• Se emite un comando de prensado al CNC.

Enseñar funcionalidad

Al alcanzar la posición deseada del eje con el volante, el DELEM DA-69T permite guardar esta configuración mediante la función de aprendizaje. Al seleccionar el nombre del eje en la columna "Programado", el valor actual se copia a la configuración programada, lo que garantiza la repetibilidad y precisión en futuras tareas. El valor real del eje (lado izquierdo) aparecerá en el campo del eje programado (lado derecho).

Al volver a la pantalla estándar del modo manual, el parámetro del eje tendrá el valor enseñado recientemente.

Correcciones

Las correcciones son cruciales para obtener resultados de plegado precisos en el modo manual del DELEM DA-69T. La vista de correcciones permite a los operadores supervisar y ajustar las correcciones adaptadas a cada plegado. Al igual que en el modo automático, las correcciones se pueden verificar e ingresar en una base de datos para futuras consultas y modificaciones durante las pruebas de plegado.

En esta vista, puede gestionar las correcciones para dobleces individuales, utilizando el formato de una sola línea para ajustes específicos. El acceso a la base de datos de correcciones le permite modificar y almacenar los hallazgos, garantizando resultados de doblez precisos.

Tolerancia de curvatura

La función de tolerancia de plegado permite a los usuarios añadir las entradas necesarias a la tabla de tolerancia de plegado. Al introducir el valor medido, el sistema calcula la tolerancia de plegado a partir de la diferencia entre los valores programados y medidos. Para utilizar la tabla de tolerancia de plegado, actívela en el modo Configuración. Este método simplificado optimiza el proceso de correcciones en el modo manual del DELEM DA-69T.

Diagnóstico y solución de problemas

Funcionamiento eficiente de la DELEM DA-69T El modo manual también implica comprobaciones de diagnóstico periódicas.

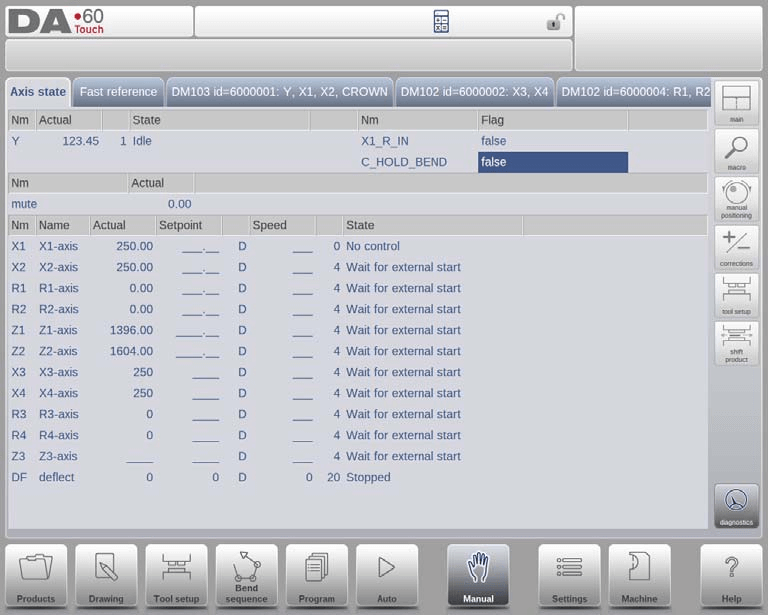

Al tocar “Diagnóstico” se abre una vista que muestra los estados de los ejes disponibles, que se pueden monitorear incluso durante un ciclo de plegado para observar el comportamiento del control.

Para activar la tolerancia de plegado, primero introduzca el valor medido. Este valor ayuda a calcular la tolerancia de plegado, que es la diferencia entre los valores programados y medidos. Active la tabla de tolerancia de plegado mediante el modo Ajustes.

Monitoreo del estado de E/S

En el diagnóstico del modo manual del DELEM DA-69T, la pantalla de estado de E/S muestra el estado actual de las entradas y salidas, lo que proporciona una herramienta valiosa para solucionar problemas que surgen durante un proceso de doblado.

Al seleccionar uno de los módulos de Diagnóstico, el control pasa a una vista detallada donde los operadores pueden observar el estado de las entradas y salidas en tiempo real. Esta función permanece activa incluso mientras el control está en funcionamiento, ofreciendo una monitorización continua de su comportamiento durante un ciclo de plegado. Esta capacidad permite a los operadores identificar y resolver rápidamente posibles problemas, garantizando una operación eficiente y minimizando el tiempo de inactividad.

IO ampliado

Al pulsar sobre uno o más (hasta 8) pines y se crea una página extra IO Zoomed con una vista ampliada del IO seleccionado; los pines seleccionados se mostrarán en grande, permitiendo una monitorización a distancia.

Preguntas frecuentes (FAQ)

Conclusión

Configurar eficientemente el modo manual de la DELEM DA-69T es esencial para maximizar la precisión y la eficacia de sus operaciones de plegado de metal. Al comprender y configurar los parámetros, ajustar manualmente los ejes y utilizar las funciones de diagnóstico y corrección, los operadores pueden garantizar un rendimiento óptimo. Estos pasos no solo mejoran la precisión de sus tareas, sino que también contribuyen a la fiabilidad y la productividad de la máquina a largo plazo.

Para obtener más información sobre el modo manual de la DELEM DA-69T o para obtener asistencia personalizada, no dude en contactar con nuestro equipo de expertos. Además, explore nuestra extensa documentación y recursos para obtener más información sobre cómo optimizar sus operaciones con la prensa plegadora.
