Arcos de radio grande La ESA S630, una plegadora de vanguardia diseñada para la precisión y versatilidad en la fabricación moderna, maneja con facilidad los trabajos. Explore su avanzada tecnología CNC y descubra cómo puede satisfacer las exigentes necesidades de sus proyectos. La plegadora ESA S630 es una de estas innovaciones, ofreciendo funcionalidades de vanguardia que simplifican el proceso de plegado de arcos, especialmente al trabajar con arcos de gran radio. Estas capacidades convierten a la ESA S630 en una herramienta indispensable en diversas aplicaciones, desde la ingeniería estructural y la construcción hasta la creación de piezas artísticas en metal. Comprender cómo gestionar y manipular eficazmente arcos de gran radio se ha convertido en una habilidad esencial para cualquier técnico o ingeniero que busque mejorar la productividad y garantizar resultados superiores.

Tanto si es un técnico experimentado como si se inicia en la programación CNC, dominar las técnicas para manejar arcos de gran radio es crucial. Esto no solo mejora la eficiencia operativa, sino que también garantiza resultados de alta calidad para cada pieza. Esta guía proporciona instrucciones detalladas adaptadas a las capacidades de arco de gran radio del ESA S630, ayudando a los usuarios a aprovechar al máximo el potencial de esta potente máquina. Al dominar sistemáticamente estos procesos y técnicas, las empresas de fabricación pueden optimizar sus operaciones y obtener una ventaja competitiva en un mercado en constante evolución.

Introducción a la ESA S630

La ESA S630 es una plegadora altamente eficiente y versátil, reconocida por su precisión y adaptabilidad en la industria de la fabricación de metales. Diseñada para manejar una variedad de materiales, esta máquina destaca en la producción de plegados complejos y arcos de gran radio con facilidad. Su avanzado sistema de control CNC garantiza operaciones precisas, permitiendo a los usuarios obtener resultados consistentes y de alta calidad para necesidades de producción tanto a pequeña como a gran escala. La ESA S630 está diseñada para brindar durabilidad y rendimiento, lo que la convierte en un recurso invaluable para los fabricantes que buscan mejorar su capacidad de producción e innovar en la metalistería a medida. Ya sea que trabaje con componentes arquitectónicos complejos o piezas industriales robustas, la ESA S630 ofrece confiabilidad y precisión inigualables.

Pasos detallados para la programación gráfica del ESA S630

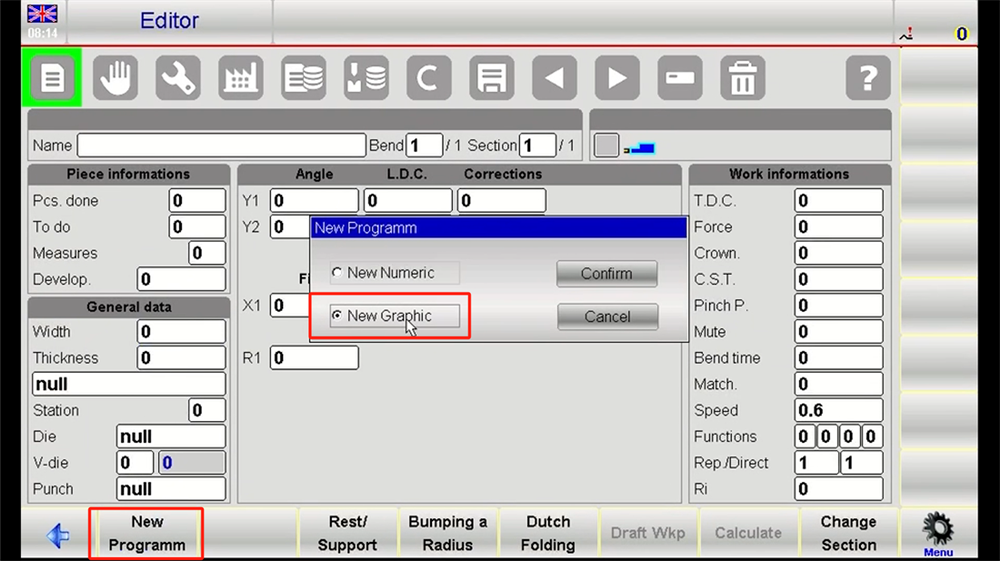

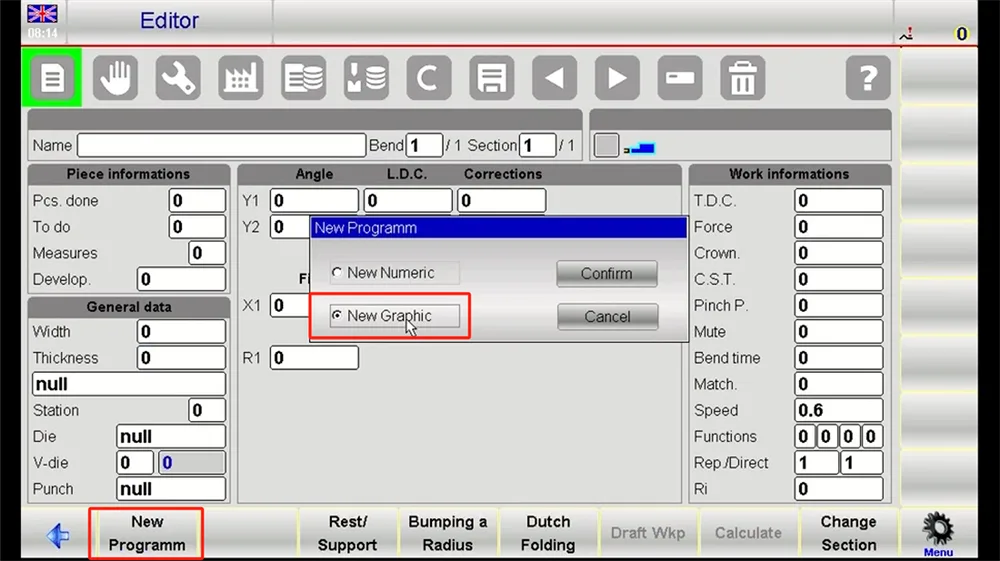

• Ingrese al sistema y seleccione el modo:
  • Inicio del dispositivo: Encienda la máquina dobladora, asegurándose de que el controlador ESA S630 se haya iniciado correctamente.
  • Seleccionar el modo de programación gráfica: Navegue a “Programación gráfica” a través del menú y seleccione para ingresar la configuración para arcos de radio grande.

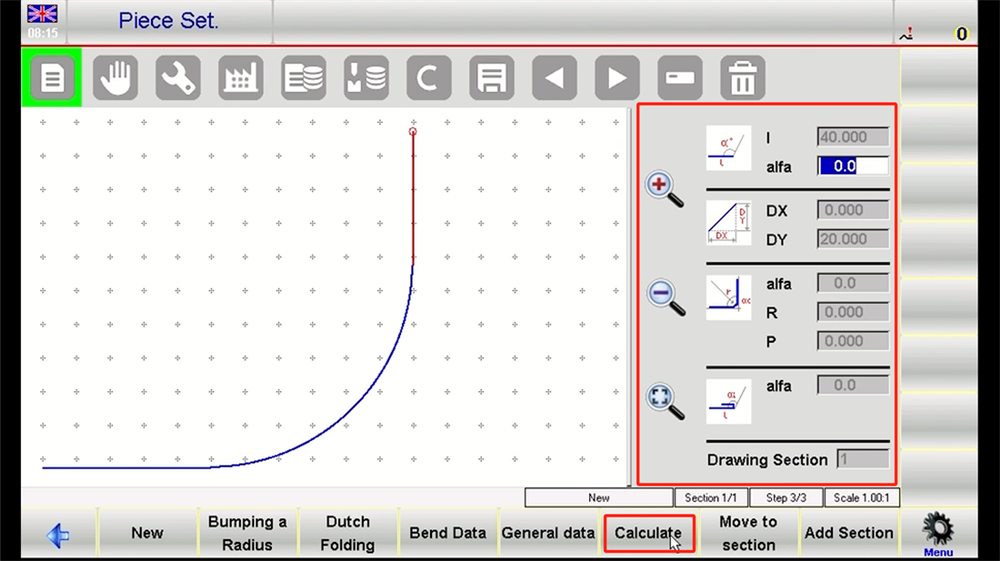

• Perfil de la pieza de diseño:
  • Dibujo de boceto: Ingrese a la interfaz de edición gráfica y utilice las herramientas de dibujo para esbozar la forma básica de la pieza de trabajo, centrándose especialmente en los arcos de radio grande.
  • Refinar características geométricas: Utilice la herramienta de dibujo “Arco”, ingresando puntos de inicio y final específicos y ajustando el radio y el ángulo para replicar con precisión los planos de diseño adaptados a arcos de radio grande.
• Parámetros operativos de entrada:
  • Seleccionar Arco: Haga clic en la sección del arco de radio grande e ingrese parámetros geométricos específicos, como el radio y el centro.
  • Atributos del material del conjunto: Ingrese el tipo de material y el espesor para ayudar en los cálculos, utilizando plantillas preestablecidas para la inicialización de arcos de radio grande.

• Generación automática de pasos:
  • Cálculo y generación: Utilice la función de cálculo automático incorporada para permitir que el sistema analice y genere trayectorias de curvatura optimizadas, traducidas en pasos ejecutables específicos para arcos de radio grande.
  • Ajuste manual: Revise la ruta generada automáticamente y ajuste manualmente la distancia y los ángulos de los pasos para corregir desviaciones menores en los arcos de radio grande.

• Verificar y simular:
  • Simulación visual: Ejecute una simulación 3D para visualizar todo el proceso de doblado y observar los cambios en la pieza de trabajo, centrándose especialmente en la precisión de los arcos de radio grande.
  • Verificación y ajuste: Verifique los resultados de la simulación y realice los ajustes necesarios para garantizar la precisión del programa para arcos de radio grande.

• Confirmación y ejecución del programa:
  • Guardar confirmación: Verifique nuevamente las asignaciones de pasos para verificar que sean correctas con respecto a los arcos de radio grande y luego guarde la secuencia programada usando un nombre claro e identificable.
  • Iniciar ejecución: Regrese al panel de operación para prepararse para ejecutar el programa de doblado, centrándose en arcos de radio grande.

Pasos detallados para la programación numérica del ESA S630

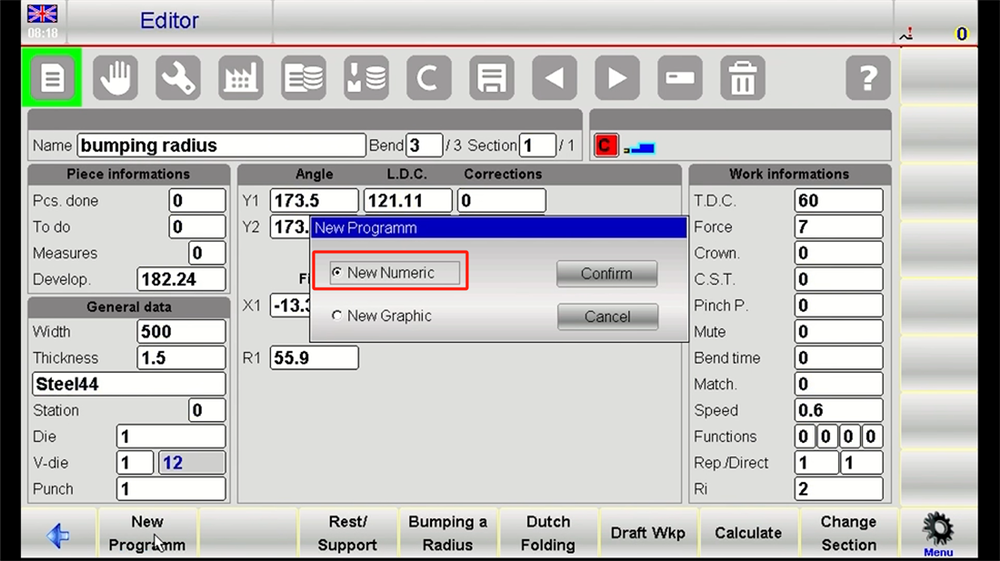

• Crear un nuevo programa:
  • Inicialización del programa: Seleccione la opción "Crear nuevo programa". Se le pedirá que introduzca un nombre de archivo; elija uno descriptivo para facilitar su uso en el futuro.
  • Definir tipo de pieza de trabajo: Especifique el tipo de pieza de trabajo como “Doblado de arco” para arcos de radio grande, lo que permitirá que el sistema ajuste sus parámetros integrados en consecuencia.

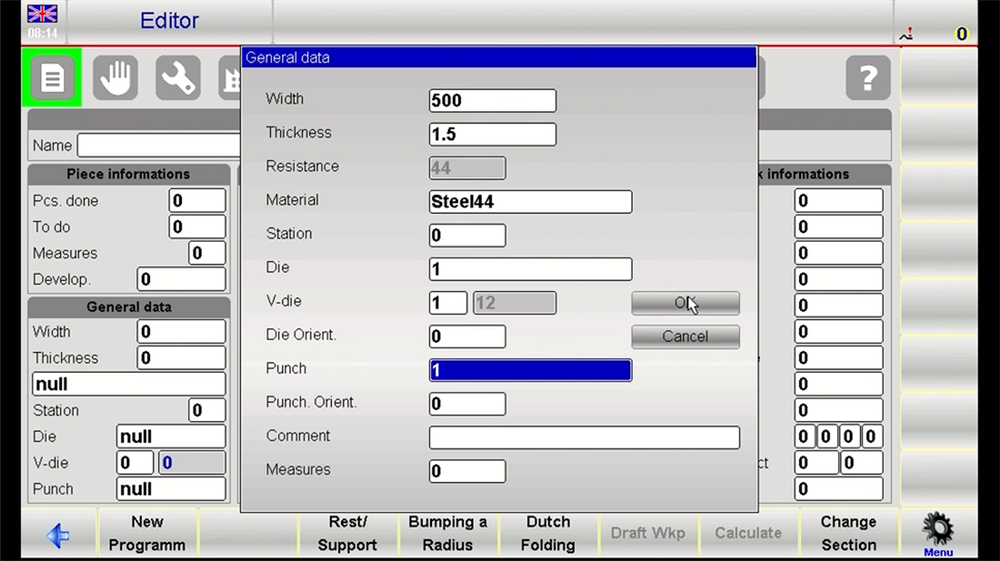

• Parámetros del material de entrada:
  • Selección de materiales: Ingrese el tipo de material específico (por ejemplo, acero inoxidable, aluminio) y el espesor para que el sistema pueda calcular la fuerza de doblado necesaria para arcos de radio grande.
  • Factores de corrección: Introduzca los factores de corrección de recuperación elástica necesarios en función de las características del material para garantizar la precisión en arcos de radio grande.

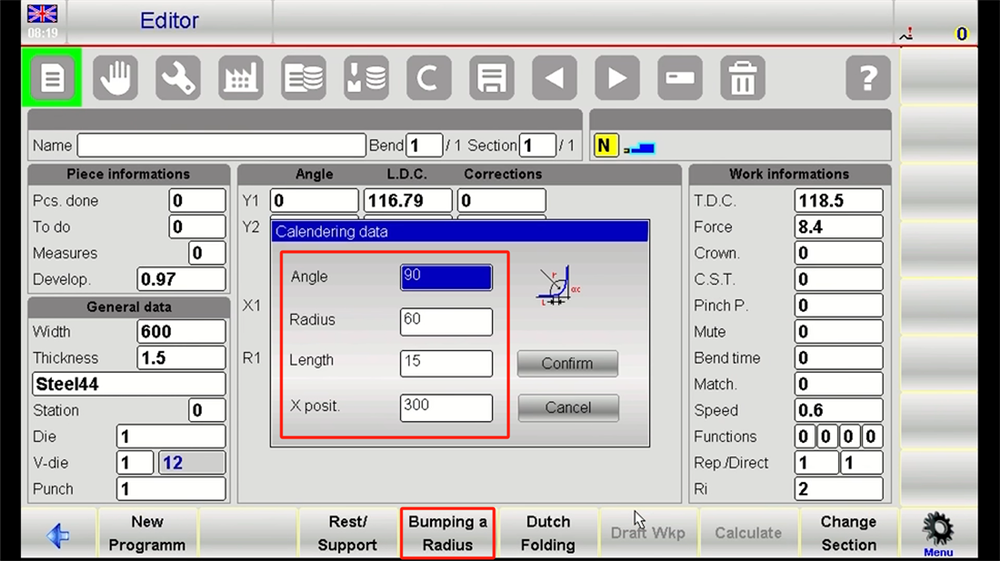

• Establecer parámetros de flexión:
  • Radio y ángulo del arco: Ingrese el radio y el ángulo de curvatura del arco de radio grande, asegurándose de que coincidan con las especificaciones de diseño.
  • Longitud de curvatura: Introduzca la longitud de curvatura efectiva, que está relacionada directamente con el ancho y el posicionamiento de la pieza de trabajo diseñada para arcos de radio grande.

1. Definir detalles paso a paso:
   • Definición secuencial: Divida el arco de radio grande en múltiples pasos de doblado (por ejemplo, doble cada 10 grados), especificando claramente cada ángulo de doblado y distancia de alimentación.
   • Parámetros de ajuste fino: Realice los ajustes necesarios para optimizar la trayectoria de curvatura y la precisión para arcos de radio grande.

• Simulación y optimización:
  • Simulación de ejecución: Utilice la función de simulación de software para visualizar la ejecución del programa, garantizando que no se produzcan colisiones ni sobrerrecorridos incluso con arcos de radio grande.
  • Solución de problemas: Ajuste los parámetros según los resultados de la simulación para refinar los arcos de radio grande. Si surgen problemas, revise cada paso del programa y verifiquelo.
• Guardar y ejecutar:
  • Guardar programa: Una vez verificados todos los parámetros para arcos de radio grande, guarde el programa. Guárdelo en una ruta de acceso frecuente para facilitar su recuperación.
  • Preparación de la ejecución: Cambie al modo de operación y prepárese para la ejecución física de arcos de radio grande.

Conclusión

La dobladora ESA S630, con sus robustas capacidades de programación numérica y gráfica, es un recurso invaluable para tareas de doblado de arco de precisión, especialmente al satisfacer las complejas demandas de arcos de gran radio. Siguiendo meticulosamente los pasos detallados de esta guía, los usuarios pueden lograr resultados superiores, optimizar sus operaciones y mejorar significativamente la productividad. A medida que desarrolla nuevos procesos de fabricación o perfecciona los existentes, dominar la funcionalidad de la ESA S630... radio grande Arcs te posicionará a la vanguardia de la innovación y la eficiencia dentro de la industria.

A medida que explore el potencial de la programación CNC avanzada, consultar regularmente el manual de su equipo le garantizará seguridad y precisión. Aprovechar el poder transformador que ofrece la gestión eficaz de arcos de gran radio permitirá que sus capacidades de fabricación crezcan y destaquen. En el proceso de producción y fabricación, a medida que la tecnología y las técnicas para arcos de gran radio siguen evolucionando, observará avances en eficiencia y capacidad, lo que le garantizará mantenerse competitivo en el mercado. Mediante el aprendizaje continuo y la aplicación de técnicas avanzadas, su empresa obtendrá ventajas competitivas y oportunidades de crecimiento sin precedentes.
