Si busca mejorar la eficiencia y precisión de sus operaciones de plegadora, es fundamental comprender cómo optimizar el modo máquina del DELEM DA-69T. Como empresa clave en el campo de los sistemas de control CNC, el DELEM DA-69T ofrece una plataforma robusta para gestionar tareas complejas de plegado de metal.

En esta guía, le explicaré las estrategias y técnicas esenciales para maximizar el rendimiento de su DELEM DA-69T. Ya sea que busque mejorar la productividad o la precisión, este artículo le brindará la información necesaria para sacar el máximo provecho de su máquina.

Introducción al modo máquina

Este modo es crucial para configurar los ajustes que afectan el comportamiento y los cálculos de la máquina. Los ajustes están organizados en varias pestañas, por las que se puede navegar tocando y arrastrando horizontalmente si es necesario.

Esta configuración permite una gestión eficiente de la configuración de la máquina para satisfacer sus necesidades.

Programación de Punzones y muere

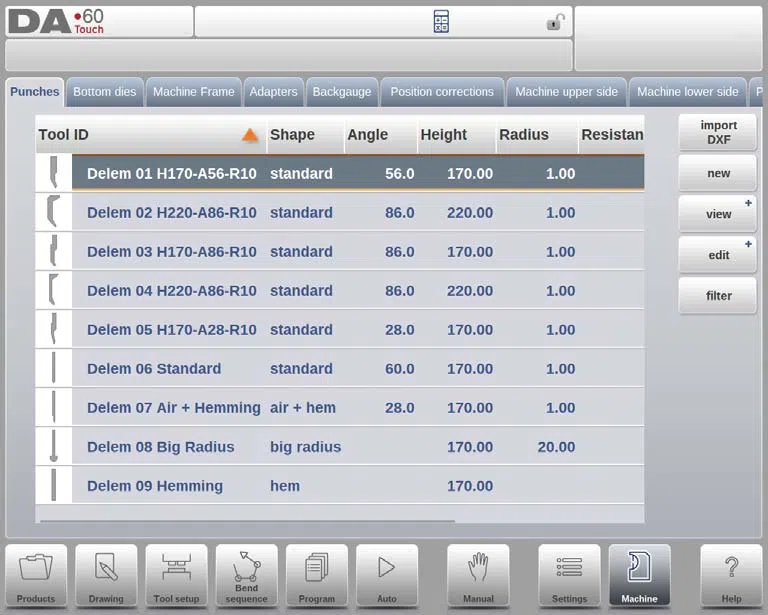

Para programar punzones y matrices eficazmente en el modo máquina de la DELEM DA-69T, comience navegando por la interfaz de control para agregar, editar o eliminar datos de punzones y matrices. Acceda a la base de datos, donde podrá introducir nuevos punzones y matrices, ajustar registros existentes o eliminar entradas obsoletas.

El sistema ofrece múltiples vistas, como la Expandida, la Gráfica y la Gráfica del Talón, que permiten visualizar las configuraciones del punzón y la matriz de forma completa. La vista Expandida ofrece datos detallados, la vista Gráfica muestra una representación visual y la Gráfica del Talón se centra en la alineación del talón, facilitando una programación y configuración precisas.

Comprensión de la edición del marco y contorno de la máquina

A la hora de personalizar el modo máquina de su DELEM DA-69T, es fundamental comprender el uso eficaz del editor de contornos del bastidor en C. Esta función permite a los operadores ajustar y adaptar el bastidor de la máquina a sus necesidades específicas, mejorando la precisión y la funcionalidad durante las operaciones.

Bastidor de la máquina

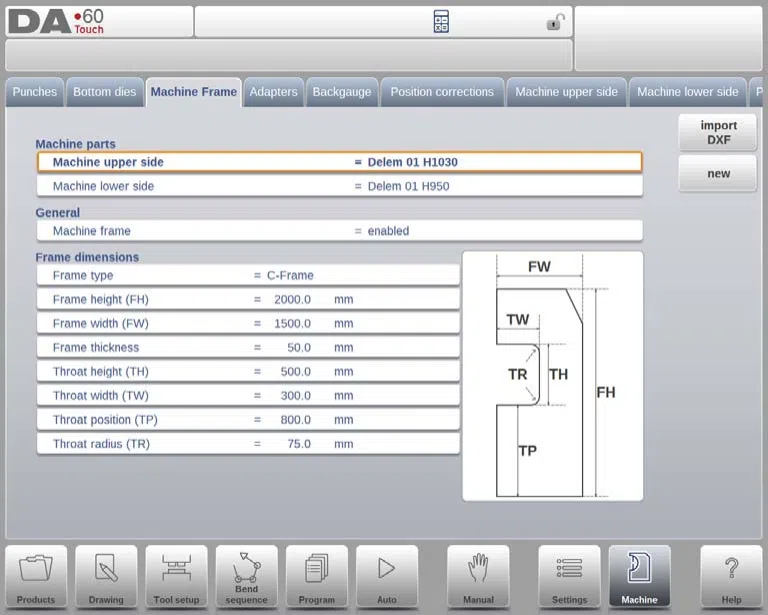

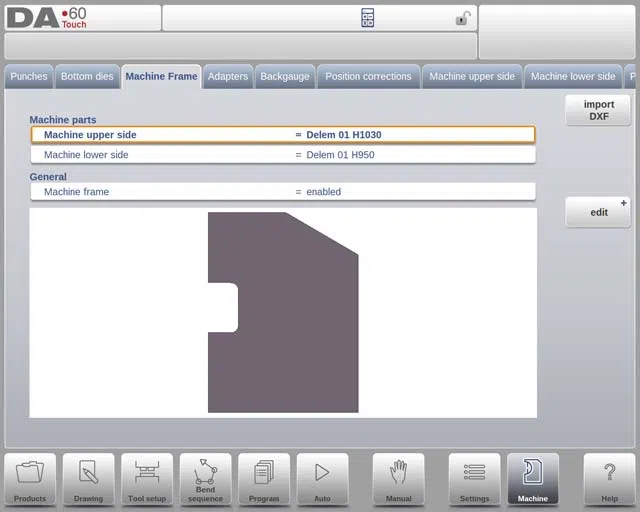

En el sistema DELEM DA-69T, la pestaña del bastidor de la máquina juega un papel central en la definición de las geometrías activas de la máquina, incluidas las vigas superiores e inferiores y los bastidores laterales.

Aquí puede programar la identificación de la máquina y definir las dimensiones esenciales para una simulación precisa y la detección de colisiones. Cada componente, desde la parte superior de la máquina hasta la mesa inferior, se puede personalizar mediante la función "Vista de filtro" del teclado, lo que agiliza el proceso de selección.

Es importante considerar cómo interactúan los bastidores de la máquina con la secuencia de plegado. Por ejemplo, los bastidores laterales ubicados fuera de la zona de plegado podrían no afectar la detección de colisiones y, por lo tanto, podrían excluirse de la simulación de plegado si fuera necesario. Por defecto, la simulación de bastidor está habilitada, pero saber cuándo deshabilitarla puede mejorar la eficiencia operativa.

El tipo de marco lateral predeterminado es un marco en C, aunque se puede elegir un marco en O si se adapta mejor al diseño de su máquina. Las dimensiones clave, como la altura, el ancho y el grosor del marco, así como los parámetros de garganta (altura, ancho, posición y radio), son fundamentales para configurar el marco. Además, la DELEM DA-69T también admite la importación de archivos DXF, lo que permite una carga precisa de formas y complementa el ya flexible editor de contornos del marco en C.

Editor de contornos de marco en C

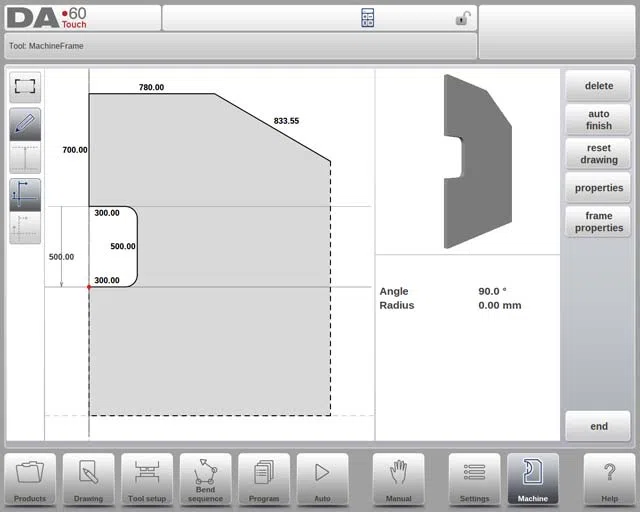

El editor de contornos de bastidor en C es una herramienta potente dentro de este sistema. Permite al usuario dibujar y modificar los contornos del bastidor con detalle, creando un diseño personalizado que refleja las necesidades operativas específicas.

Desde el ajuste de formas básicas hasta la incorporación de radios en segmentos de línea, esta función ofrece un nivel avanzado de personalización que reemplaza la programación tradicional de marcos parametrizados. Al aprovechar estas herramientas avanzadas, los usuarios pueden optimizar la configuración de sus máquinas, logrando mayor precisión y una mayor versatilidad de aplicación en sus proyectos metalúrgicos.

Adaptador

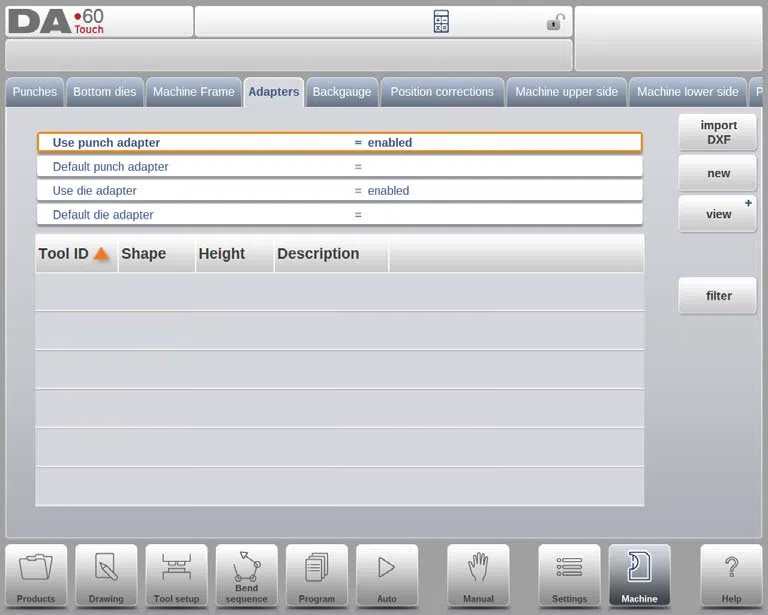

En esta página, puede habilitar y programar adaptadores de herramientas, ya sean superiores o inferiores. Puede configurar un adaptador predeterminado, que se seleccionará automáticamente al agregar uno a la configuración de herramientas. Inicialmente, deberá proporcionar los parámetros básicos basados en una plantilla, seguidos del dibujo detallado del adaptador, similar al diseño de cualquier punzón o matriz.

Importación de DXF (opcional)

La forma de un adaptador también se puede importar a través de la función de importación DXF opcional, estándar en el DA-69T y opcional en el DA-66T.

Punto de montaje (programable opcionalmente)

En el dibujo, encontrará el punto de montaje del adaptador, indicado por una flecha triangular que indica el punto de conexión con la viga de prensa o la mesa. Una segunda flecha indica dónde se colocará el punzón o la matriz en este adaptador. Estos puntos de montaje también están presentes en los punzones/matrices y en la viga de prensa/mesa. Si esta función no está habilitada, los indicadores no se mostrarán.

Adaptadores predeterminados para herramientas

Se pueden configurar adaptadores predeterminados para herramientas que suelen usar un adaptador específico. Al configurarlo como predeterminado en las propiedades de la herramienta, el adaptador se carga automáticamente en la configuración de la herramienta al seleccionarla.

Utilizando la funcionalidad del tope trasero

Las dimensiones del dedo del tope trasero tienen en cuenta el movimiento del eje R y el movimiento correspondiente del eje X. Además, la colisión entre la pieza y el tope trasero se calcula utilizando estas dimensiones.

Posición de reposo predeterminada

Esta es la posición de apoyo predeterminada en caso de que se deba utilizar una posición de apoyo durante el cálculo automático de la secuencia de curvatura, por ejemplo, en caso de que la posición del eje X esté fuera de su rango permitido o sea más grande que el 'Límite de tope posterior de apoyo'; no se utiliza cuando se selecciona un nivel de apoyo manualmente.

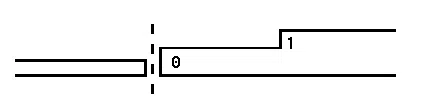

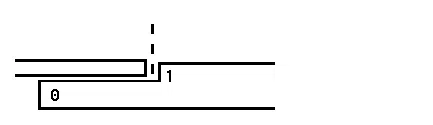

Significado de los números de colocación:

Desplazamiento del calibre R

Se puede establecer un valor de desplazamiento para el eje R si el tope trasero está posicionado contra el borde de la hoja y la posición del eje X está fuera de la zona de seguridad de la matriz.

Un valor negativo indica una posición inferior del tope trasero. Esta compensación solo es válida para la posición 0 del tope.

Ancho de los dedos

Ancho del tope trasero. Solo disponible con ejes Z automáticos instalados.

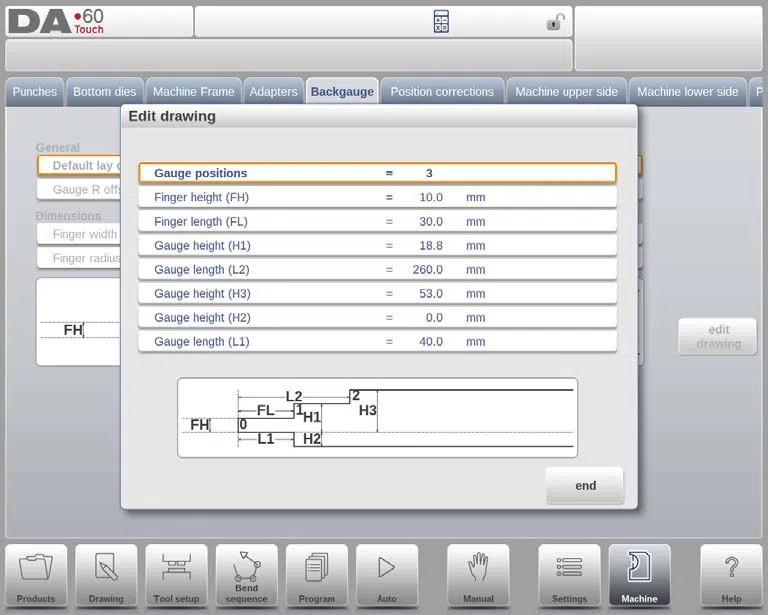

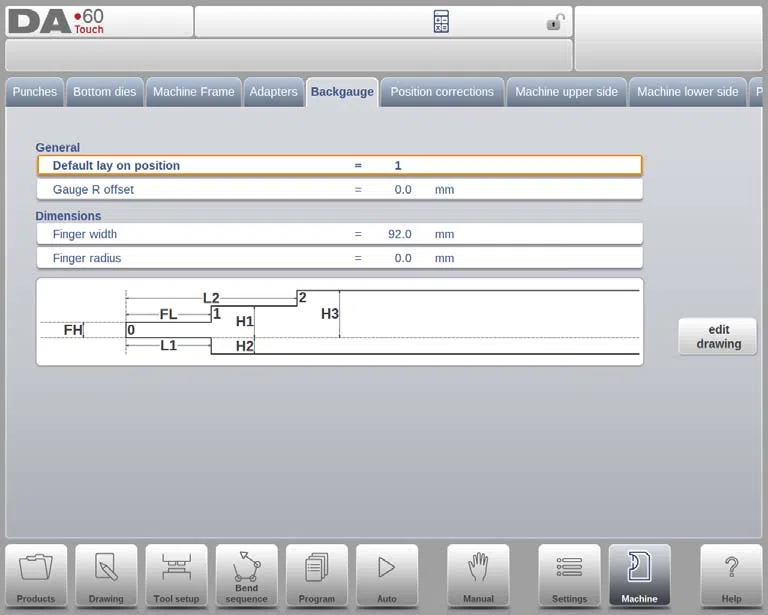

Toque Editar dibujo para que aparezca el dibujo del tope trasero en el que se pueden programar las dimensiones del dedo del tope trasero.

Las dimensiones del tope trasero y las posiciones de apoyo dependen del número de posiciones de tope programadas, con un máximo de cuatro. Al ajustar este parámetro, aparece una nueva ventana para programar las dimensiones del dedo. Los parámetros incluyen:

• Posiciones del indicador:Se pueden configurar hasta cuatro posiciones, lo que afecta las opciones de programación disponibles.
• Altura del dedo (FH):El grosor de la punta del primer dedo del tope trasero.
• Longitud del dedo (FL):La longitud del nivel del primer dedo.
• Altura del calibre (H1/H3/H4):Las alturas de varios niveles de dedos.
• Longitud del calibre (L2/L3):Las longitudes para niveles de colocación adicionales.
• Altura del calibre (H2):La altura en la parte inferior del calibre.
• Longitud del calibre (L1):La longitud del nivel del dedo inferior.

La ilustración de la pantalla se actualiza para reflejar la cantidad de posiciones de calibre programadas, lo que ayuda con la configuración y los ajustes precisos.

Dedo del tope trasero biblioteca

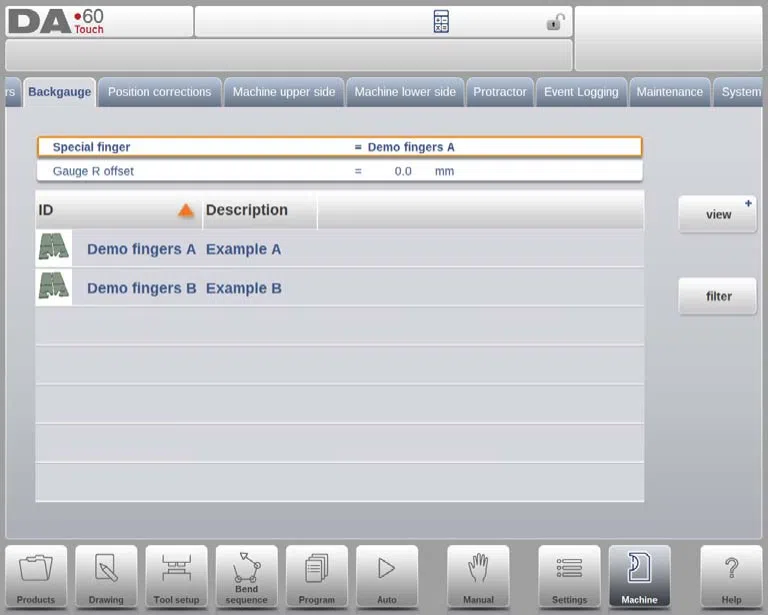

Al programar varios juegos de dedos de tope trasero en el modo máquina DELEM DA-69T, estos se almacenan en una biblioteca de dedos. Los dedos especiales activan una base de datos que permite más opciones de juegos de dedos. Al elegir un producto, es fundamental seleccionar los dedos de tope trasero que coincidan con el programa CNC utilizado para la máquina.

Dedo especial

Cada juego de dedos de tope trasero tiene un nombre o ID único. Los usuarios pueden seleccionarlos o modificarlos desde la biblioteca de dedos de tope trasero.

Importación de nuevos juegos de dedos del tope trasero

Para importar nuevos dedos del tope trasero al modo máquina DELEM DA-69T, siga estos pasos:

1. Proporcione un conjunto de dedos en formato .ASC con los archivos necesarios.
2. Utilice la función de la herramienta de importación en la página Copia de seguridad/restaurar en el modo Configuración para seleccionar el conjunto de dedos del tope trasero.
3. Programe el ancho adecuado y las compensaciones de colocación para los dedos, asignando un nombre y una descripción opcional.
4. Después de la importación, el nombre del conjunto de dedos aparece en la biblioteca de dedos del tope trasero.
5. Seleccione estos dedos para programar nuevos productos, y los dedos activos se pueden elegir en la parte superior de la pantalla del tope trasero.

Desplazamiento X

Si se eliminan todos los conjuntos de dedos, el sistema reactiva la definición de dedo parametrizada. Durante la edición, se dispone de un parámetro adicional, el desplazamiento X, que indica la diferencia de longitud entre el dedo seleccionado y el utilizado durante la puesta en marcha y la calibración de la máquina.

Correcciones de posición

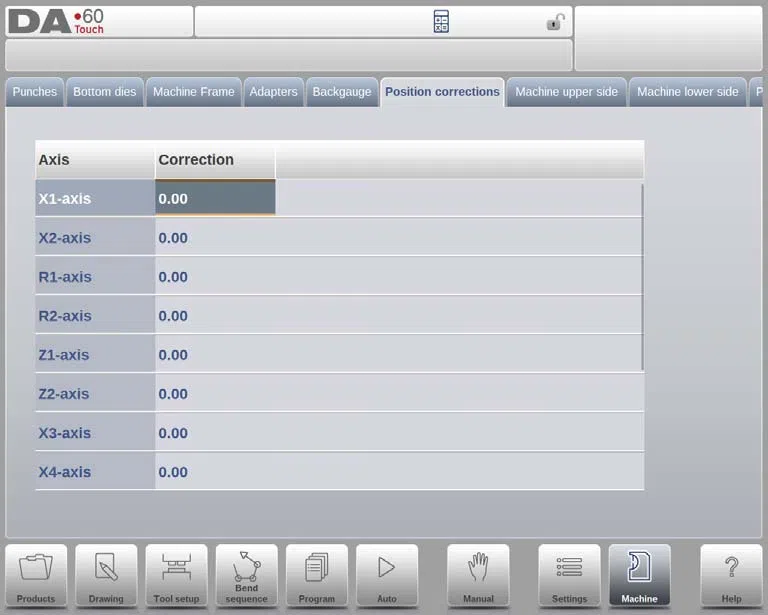

En el modo máquina DELEM DA-69T, la corrección de la posición de los ejes es esencial cuando la posición mecánica real no coincide con el valor mostrado. Este parámetro permite introducir la diferencia calculada para alinear la salida de la máquina con su pantalla, garantizando así la precisión.

Por ejemplo, si el valor programado y mostrado es 250, pero la posición real es 252, el parámetro de corrección se establecería en -2. Por el contrario, si la posición real es 248, la corrección sería +2.

Estas correcciones de posición se pueden aplicar a todos los ejes auxiliares, pero son temporales. Si se producen discrepancias después de la puesta en marcha o el mantenimiento de la máquina, utilice estas correcciones para realinear los ejes. En circunstancias normales, estas correcciones deberían ser cero, ya que el modo máquina DELEM DA-69T está configurado para mantener un posicionamiento preciso y exacto durante todas sus operaciones.

Exploración de los lados superior e inferior de la máquina

Para optimizar el modo máquina DELEM DA-69T, es fundamental configurar cuidadosamente los lados superior e inferior de la máquina. La geometría de la viga superior y la mesa inferior es crucial para la detección de colisiones y la precisión general de la máquina.

Lado superior de la máquina

Para la parte superior, la geometría de la máquina se programa como un perfil. Esta información es esencial para la detección de colisiones entre el producto y la máquina. Se pueden añadir utilidades o formas especiales para realizar cálculos de colisión precisos. Normalmente, solo se programa una forma.

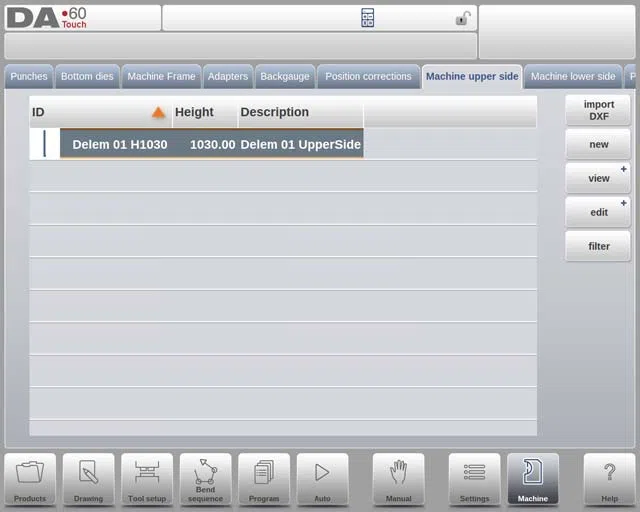

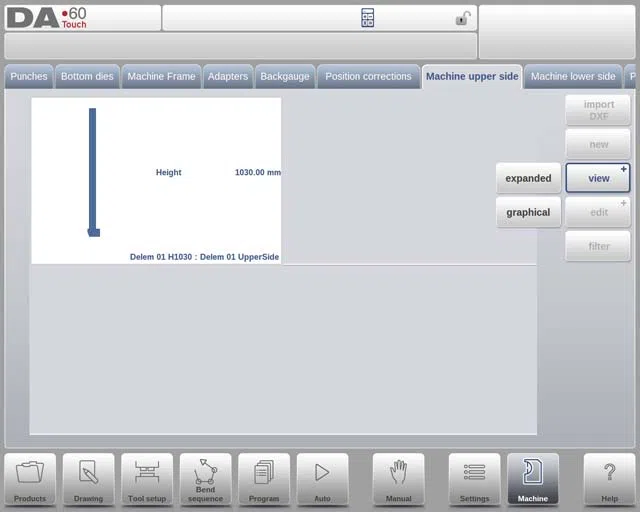

Para ver gráficamente las formas de su máquina, navegue a la pestaña de la biblioteca y seleccione "Ver" y use "Gráfico".

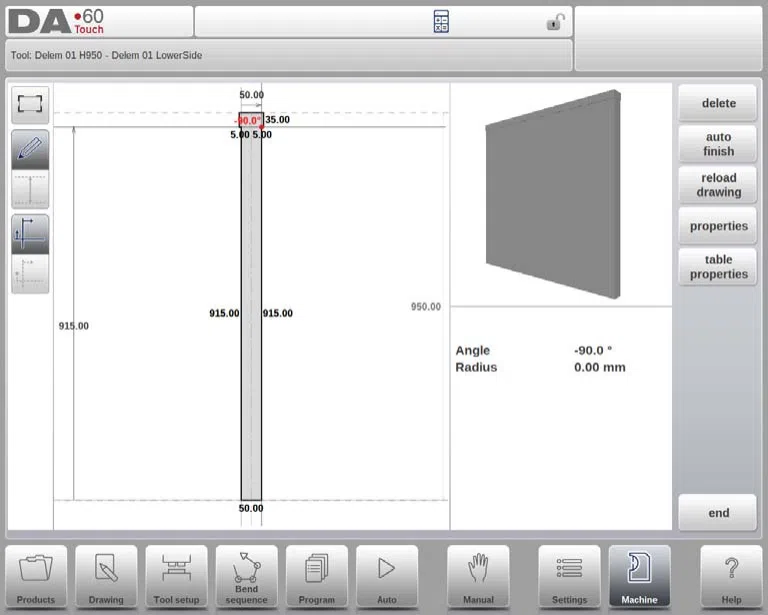

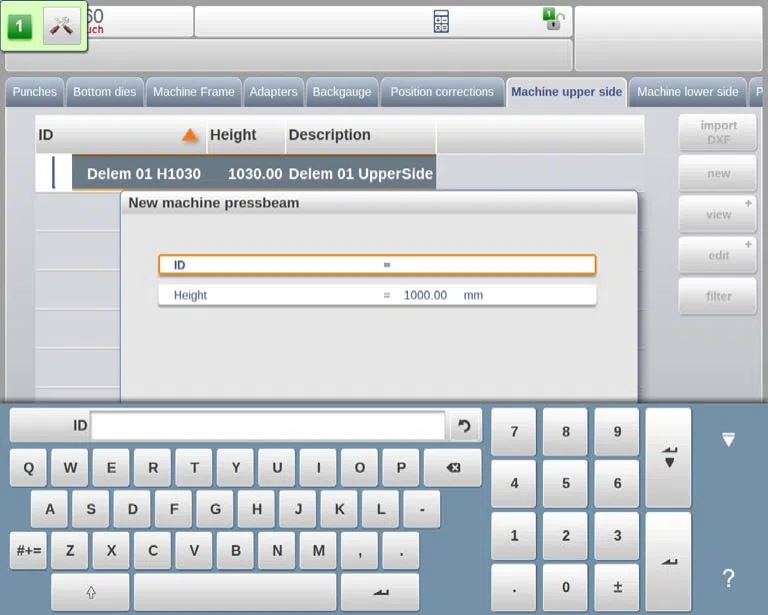

Para añadir una nueva pieza de máquina, pulse "Editar" y luego "Añadir", indicando su ID, descripción y altura. La altura se especifica cuando la pieza superior móvil se encuentra en su punto muerto superior mecánico.

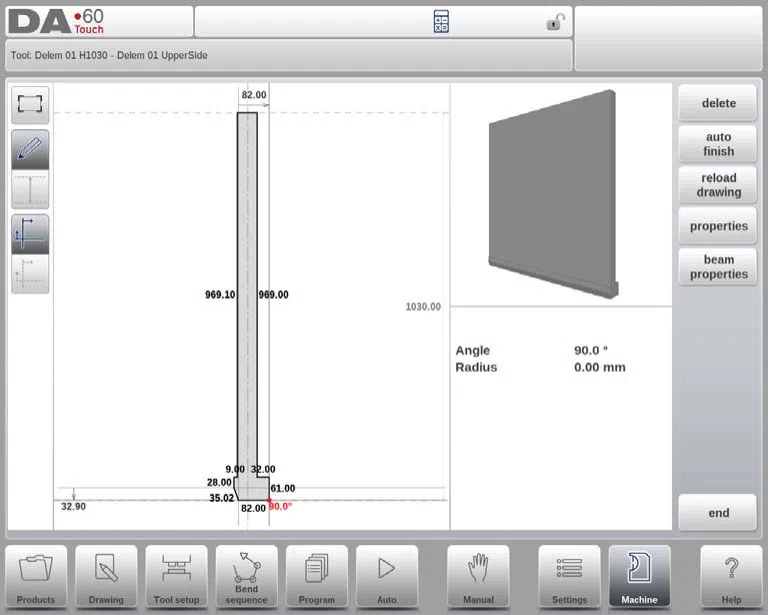

El editor de dibujos le permite dibujar piezas de la máquina especificando las longitudes y direcciones de los lados.

Importación de DXF (opcional)
En el modo máquina de la DELEM DA-69T, la función opcional de importación de DXF permite cargar la forma de la cara superior de la máquina. Esta función es estándar en la DA-69T.

Punto de montaje (programable opcionalmente)
En el dibujo del modo máquina de la DELEM DA-69T, el punto de montaje de la viga de prensa se indica con una flecha triangular, que muestra dónde se conecta el punzón o adaptador a la viga de prensa. Los punzones y adaptadores también tienen puntos de montaje. Si esta función no está habilitada, el indicador no aparecerá.

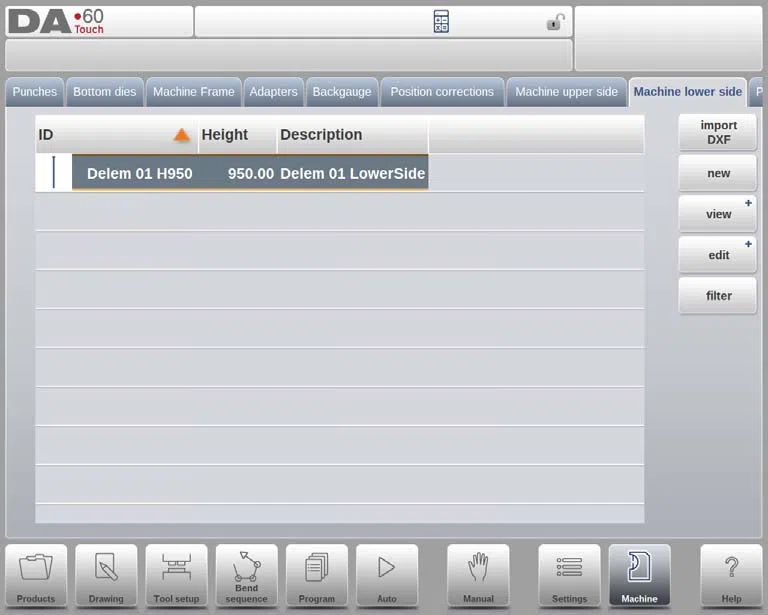

Lado inferior de la máquina

La geometría del lado inferior se programa de forma similar, considerando la detección de colisiones. Añadir utilidades como formas especiales puede refinar los cálculos de colisiones. Al igual que el lado superior, generalmente solo se programa una forma.

Para añadir una pieza de máquina, acceda a la pestaña de biblioteca, pulse "Editar" y utilice "Añadir" para introducir el ID, la descripción y la altura. En la parte inferior, la altura se mide desde la superficie de la mesa hasta el suelo. El editor de dibujos funciona de forma similar a la parte superior, permitiendo crear bocetos detallados de las piezas.

Importación de DXF (opcional)

En el modo máquina DELEM DA-69T, se puede importar la forma de la parte inferior de la máquina mediante la función opcional de importación de DXF. Esta función es estándar en la DA-69T y opcional en la DA-66T.

Punto de montaje (programable opcionalmente)

El dibujo incluye un punto de montaje para la mesa, identificado por una flecha triangular que indica dónde se conectará la matriz o el adaptador. Si hay un eje I, también aparece su línea divisoria, que muestra el límite entre las partes estacionarias y dinámicas de la mesa. Por defecto, esta línea se encuentra en la parte superior de la mesa y determina el movimiento del portaherramientas con el eje I.

El punto de montaje define la posición del eje I y se establece en cero por defecto, situándolo en el centro de la máquina (X=0). Este ajuste se puede ajustar para proporcionar un desplazamiento del rango del eje I. Los puntos de montaje también están presentes en matrices y adaptadores y solo se mostrarán si la función está habilitada.

A través de una configuración cuidadosa de estos elementos, el modo máquina DELEM DA-69T se puede optimizar para lograr una mayor precisión y eficiencia en el trabajo de metales.

Preguntas frecuentes (FAQ)

Conclusión

Para optimizar el modo máquina DELEM DA-69T, es fundamental comprender el bastidor de la máquina, usar eficazmente el editor de contornos del bastidor en C y realizar el mantenimiento del adaptador. Utilice la funcionalidad del tope trasero gestionando la biblioteca de dedos del tope trasero y ajustando las correcciones de posición. Además, una exploración exhaustiva de las partes superior e inferior de la máquina puede mejorar la eficiencia operativa.

Una configuración y un mantenimiento adecuados son esenciales para garantizar la longevidad y el rendimiento de su DELEM DA-69T Machine Mode. Siguiendo estas pautas, podrá minimizar el tiempo de inactividad y mejorar la eficiencia de la producción. Para obtener asistencia más detallada o si tiene alguna pregunta, no dude en contactar con nuestro equipo. También puede explorar nuestros recursos y documentación adicionales para optimizar las capacidades de su máquina.
