Se você está apenas começando com ESTUN E300 Programação, você está no lugar certo. Muitos iniciantes estão ansiosos para desbloquear o potencial deste versátil sistema de controle, e meu objetivo é fornecer dicas essenciais para iniciantes para você começar. Neste artigo, guiarei você pelas etapas iniciais e compartilharei insights importantes que podem agilizar sua jornada de programação. A programação do ESTUN E300 é conhecida por sua eficiência e flexibilidade e, ao final deste guia, você terá o conhecimento básico para aproveitar ao máximo seus esforços de programação. Seja para aprimorar a precisão ou simplesmente entender o básico, este guia foi criado especialmente para atender às suas necessidades.

Estrutura da página

Ao trabalhar com a programação do ESTUN E300, compreender a estrutura da página é essencial para uma navegação eficiente. Ligue o dispositivo e aguarde um momento; a tela exibirá automaticamente a página inicial (etapa única), conforme mostrado na Figura 2-1.

Barra de título

Esta área é exibida em todas as páginas e, da esquerda para a direita, estão Nome da página, Status do sistemae Modo de operação por sua vez.

• Nome da página: exibe o nome da página atual, por exemplo Passo Único, Multi, Programa.

• Status do Sistema: exibe o status atual do sistema. Há seis status de sistema, conforme mostrado na Tabela 2-1.

Modo de Operação: exibe o modo de operação atual. Existem três modos de operação, conforme mostrado na Tabela 2-2.

Posição do eixo

Ao se aprofundar na programação do ESTUN E300, é crucial entender a posição do eixo. Este visor mostra os valores atuais da posição dos eixos, cruciais para um controle preciso. Normalmente, o dispositivo E300 padrão suporta controle padrão dos eixos X e Y. Para recursos mais avançados, é recomendável entrar em contato com a ESTUN.

Parâmetros

Esta área exibe as informações dos parâmetros. Cada página possui parâmetros correspondentes.

Informação

Na interface de programação do ESTUN E300, esta seção mostra os detalhes de cada parâmetro, como edição de valores e intervalos. No lado direito, você também encontrará a hora do sistema para fácil consulta.

Barra de navegação

Ao iniciar a programação do ESTUN E300, é importante familiarizar-se com os conceitos básicos, como a Barra de Navegação. Esta seção corresponde à F1 para F6 teclas no painel de operação e permite alternar facilmente entre as páginas principais. Para uma compreensão rápida, consulte as descrições fornecidas na Tabela 2-3 do seu manual do usuário. Esses elementos fundamentais auxiliarão sua jornada no domínio da programação do ESTUN E300.

A Tabela 2-3 lista as descrições de cada página principal.

Ao se familiarizar com a estrutura desta página, você entenderá melhor como navegar pelas diversas funções e configurações na programação do ESTUN E300, garantindo uma experiência de programação mais tranquila.

Passo Único

Ao iniciar a programação do ESTUN E300, você pode programar as etapas de dobra para as mesmas configurações da página inicial, comumente usada para dobra rápida. Esta página aparece logo ao ligar o dispositivo. Basta pressionar o botão F1 chave para entrar no Passo Único página, conforme mostrado na Figura 2-3.

Para facilitar o uso, a Tabela 2-4 fornece uma descrição dos parâmetros nesta página, servindo como uma referência útil ao editar esses parâmetros.

Exemplo

No contexto da programação do ESTUN E300, vamos usar um exemplo simples para ilustrar o processo.

Considere programar uma chapa de aço com comprimento de 120 mm. Vamos dividi-la da seguinte forma: eixo X a 60 mm, ângulo de dobra de 90° e espessura de 7,5 mm. O material é definido em 50. Escolhemos programar pelo ângulo especificado, assumindo que o ID da matriz seja 1.

Com base na experiência, incluiremos parâmetros adicionais, como um tempo de retenção de 3, um atraso de retração de 2 e uma distância de retração de 5. Siga estas etapas concisas para executar o programa ESTUN E300:

1. Navegue até Die e insira 1.
2. Navegar para Material e digite 1.
3. Navegar para Espessura e entrada 7.5.
4. Navegar para Tempo de espera e digite 3.
5. Navegar para Aposentado DLY e entrada 2.
6. Navegar para Eixo X e digite 60.
7. Navegar para Retrair e digite 5.
8. Navegar para Ângulo e digite 90.
9. Navegar para Estoque e digite 50.

Certifique-se de que o Modo de Contagem esteja definido como Cnt Down na página Constante com antecedência. Por fim, pressione a tecla START no painel de operação. O servoeixo começará a se posicionar, permitindo que você inicie a produção quando a máquina estiver pronta.

Multi-etapas

Você pode usar a programação ESTUN E300 para configurar as etapas de dobra para várias configurações nesta página. Para operações de dobra complexas que envolvem várias etapas, a programação multietapas é frequentemente usada. Para acessar a Multi-etapas página, basta pressionar o F2 chave, conforme mostrado na Figura 2-4.

A Tabela 2-5 lista a descrição do parâmetro nesta página. Você pode consultar esta tabela ao editar os parâmetros nesta página.

Exemplo

Tomamos o seguinte processo como exemplo para descrever a programação.

Suponha que você esteja trabalhando com uma chapa de aço de 180 mm de comprimento, segmentada em ângulos de 120 mm e 30 mm a 90° e com espessura de 7,5 mm. O processo envolve duas etapas de dobra, utilizando material definido como aço, uma posição do eixo X a 30° e outra a 120°, um ângulo de dobra consistente de 90° e espessura de 7,5 mm, com um estoque de 50 mm.

Decidimos programar o processo pelo ângulo dado e supondo que a matriz EU IA é 1.

Parâmetros adicionais podem ser ajustados, como definir o tempo de retenção para 3 segundos, o atraso de retração para 2 segundos e a distância de retração para 5 mm.

Aqui está um processo simplificado para configurar seu programa:

1. Mova o cursor para Die e digite 1.
2. Para Espessura, entrada 7.5.
3. Sob Material, entrada 1.
4. Definir Estoque para 5.
5. Entrada 2 para Aposentado DLY.
6. Use 3 para Tempo de espera.
7. No Ângulo seção onde BN é 1, entrada 90.
8. Para Eixo X onde BN é 1, digite 30.
9. Em Retrair onde BN é 1, tipo 5.
10. Confirme pressionando a tecla DIGITAR chave.
11. Uma caixa de diálogo solicitará que você crie uma nova etapa de dobra; pressione OK.
12. Para BN 2, entrada 120 no Eixo X.
13. Definir Retrair para BN 2 a 5.
14. Inicie o processo pressionando o botão COMEÇAR tecla no painel de operação.

Com esta visão geral básica da programação do ESTUN E300, o servoeixo se posicionará e, uma vez pronto, a produção poderá começar.

Movimento manual

Ao iniciar a programação do ESTUN E300, é crucial entender o movimento manual. Os eixos servo, gerenciados por um servomotor, podem ser movidos manualmente usando as teclas de seta no teclado. Manual página. Esta operação não requer a inicialização do dispositivo, o que a torna perfeita para ajustes ou comissionamento.

Para acessar o Manual página, basta ligar o dispositivo e permitir que ele exiba a tela padrão e, em seguida, pressione o botão F3 chave, conforme mostrado na Figura 2-5.

• Pressione as teclas de seta ACIMA e ABAIXO para selecionar o servoeixo desejado.

• Pressione as teclas de seta ESQUERDA e CERTO para selecionar a direção adequada do movimento.

Este conhecimento fundamental na programação do ESTUN E300 ajuda a garantir ajustes precisos desde o início.

Configurações de matriz

Para programar o processo pelo ângulo fornecido, é necessário definir os parâmetros da matriz. Pressione F4 chave para entrar no Morrer página, conforme mostrado na Figura 2-6.

• Pressione as teclas de seta ACIMA e ABAIXO para selecionar o dado desejado EU IA.

• Pressione as teclas de seta ESQUERDA e CERTO para selecionar o parâmetro desejado do dado.

• Imprensa NUMÉRICO teclas para digitar o valor adequado.

O diagrama de parâmetros técnicos da matriz é mostrado na Figura 2-7.

• H: A altura da matriz, que é usada no cálculo da profundidade da dobra.

• V: O comprimento da abertura em V, que é a distância entre as linhas que se tocam.

• α: O ângulo do dado.
• R: O raio das bordas da abertura em V.

• S: Distância de segurança, que será utilizada caso seja montado um eixo R. Isso evita a colisão do dedo com a matriz. O valor mínimo indicado é calculado automaticamente a partir das dimensões da matriz, como segue: S = FS + V = 2, em que: FS = seção plana na parte traseira da ranhura em V. V = valor de abertura.

Correção de curvatura

Na programação do ESTUN E300, dominar a correção de dobra é crucial para obter resultados de dobra precisos. Antes de iniciar o processamento propriamente dito, é essencial comissionar a máquina corretamente. Ao programar um processo de dobra na página "Passo Único" e executar um ciclo, você pode medir o ângulo de dobra real, a profundidade de dobra e a distância do batente traseiro. Isso ajudará você a determinar se os resultados da dobra atendem às suas necessidades.

Correção de ângulo

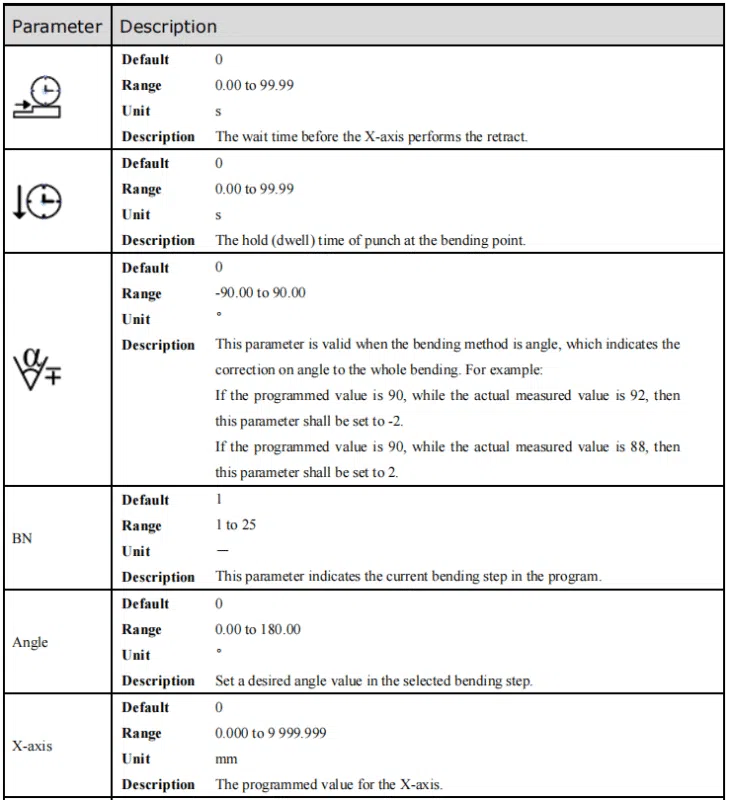

Para correção de ângulo na programação do ESTUN E300, os parâmetros variam de -90 a 90. Se a posição real do eixo não corresponder ao valor exibido, correções podem ser aplicadas. Por exemplo, se o valor programado e exibido for 90, mas a posição real for 92, defina a Corr. α como -2. Por outro lado, com uma posição de 88, defina a Corr. α como 2 para fazer ajustes.

Correção do eixo Y

A correção do eixo Y na programação do ESTUN E300 também envolve ajustes finos, com faixas de parâmetros de -99,999 a 99,999. Por meio de configurações repetidas da Corr. Y, aquisição de experiência e medição da profundidade por grau, você pode programar por profundidade e ajustar a Corr. Y conforme necessário. Esse processo iterativo garante que o resultado da dobra atenda às suas necessidades.

Correção do eixo X

Da mesma forma, a correção do eixo X se alinha estreitamente com a correção do ângulo. Com uma faixa de -99,999 a 99,999 na programação ESTUN E300, os ajustes são simples. Por exemplo, se um valor programado de 100,00 resultar em uma posição real de 102,05, defina a Corr. X como -2,05. Alternativamente, uma posição real de 98,05 requer que a Corr. X seja definida como 1,95. Seguir estas etapas garantirá precisão em seus esforços de programação.

A máquina pode parar a qualquer momento na dobra de etapa única e, então, você pode modificar o valor programado do eixo X, então Corr. X não é necessário na programação de uma etapa. No entanto, há uma série de etapas de flexão na programação de várias etapas, e Corr. X é atribuído a cada etapa.

Perguntas Frequentes (FAQ)

Conclusão

Dominar os conceitos básicos de programação do ESTUN E300 pode aumentar significativamente sua eficiência e precisão no uso deste sistema de controle. Abordamos dicas essenciais para iniciantes, incluindo compreensão da interface, simplificação de tarefas complexas e solução de problemas comuns. Ao se concentrar nessas áreas-chave, você estabelecerá uma base sólida para técnicas de programação mais avançadas.
