Se você busca dominar rapidamente a Sequência de Dobra DELEM DA-69T, está no lugar certo. Neste guia, fornecerei uma visão geral clara e concisa para ajudar você a entender como configurar e executar sequências de dobra com eficiência com o avançado sistema DELEM DA-69T.

Seja você um profissional experiente que busca refinar suas habilidades ou um novato ansioso para aprender, dominar o Curva DELEM DA-69T O Sequence aumentará a precisão e a eficiência da sua usinagem. Com esse conhecimento, você poderá otimizar suas operações e obter os melhores resultados em suas aplicações de prensa dobradeira.

Introdução

Dominar a Sequência de Dobra DELEM DA-69T envolve a utilização eficaz de métodos automáticos e manuais para determinar a sequência ideal de dobra. Uma vez definida a configuração da ferramenta, você pode iniciar a simulação de dobra selecionando o botão de navegação "Sequência de Dobra".

Veja como você pode abordar isso:

• Cálculo automático: Comece com a configuração do produto dobrado, permitindo que o sistema calcule automaticamente a sequência de dobra ideal.
• Determinação manual: Como alternativa, comece com o produto plano se preferir escolher manualmente a sequência de dobra, ignorando o recurso automático.

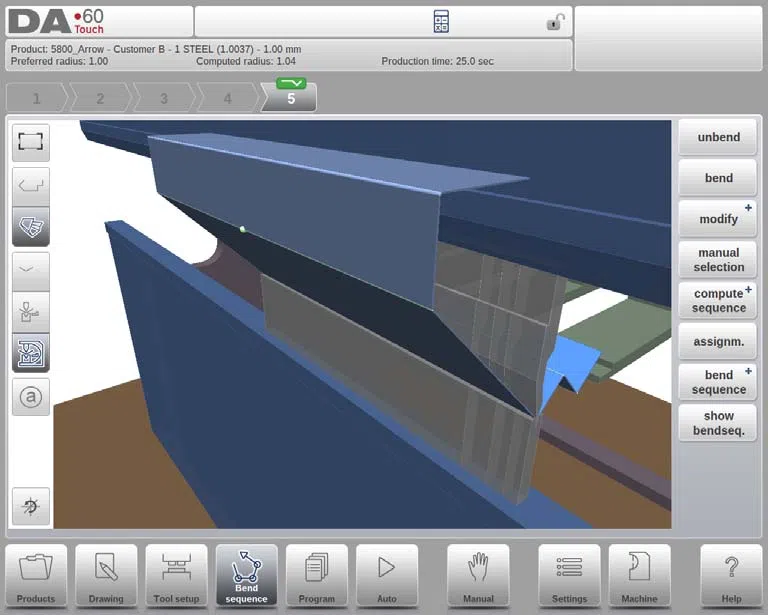

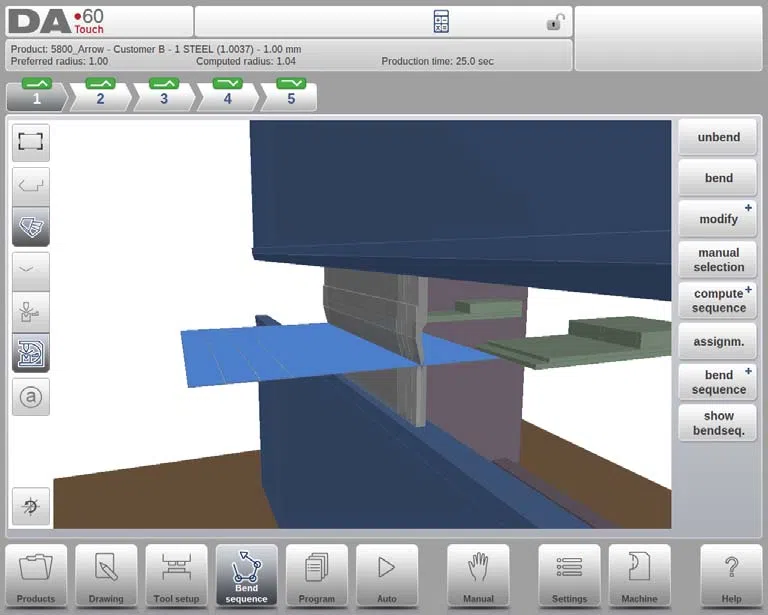

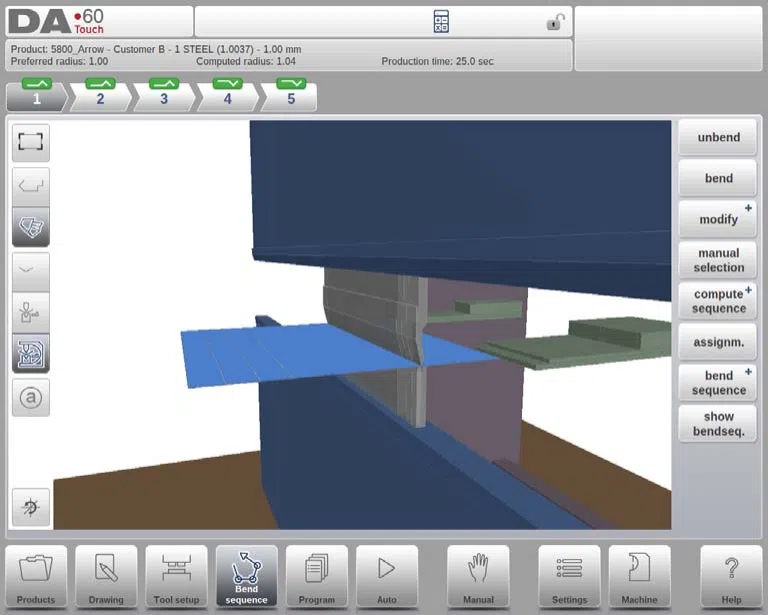

Na tela Sequência de Dobra, o produto é inicialmente exibido entre ferramentas em uma possível posição final de dobra. À medida que a simulação começa, o produto é demonstrado em sua forma completa. Para derivar a sequência de dobra, desdobre o produto da dobra final até a inicial usando as teclas de função fornecidas. Se desejar iniciar manualmente com o produto desdobrado, você pode selecionar essa preferência no botão de comando "Sequência de Dobra".

Explorar funções principais

Desdobrar: Isso permite que você desdobre a dobra exibida no momento ou procure a próxima dobra possível para desdobrar, facilitando a avaliação da sua estratégia de dobra.

Dobrar: Isso permite dobrar o produto dentro da tela de simulação ou alternar para a próxima etapa de dobra, crucial para visualizar cada estágio do processo.

Modificar: Ajuste o produto ou o medidor manualmente para garantir precisão nas operações.

+Produto Shift: Ajuste manualmente a posição do produto.

+Medidor de mudança: Ajuste manualmente o medidor para maior controle.

Seleção manual: Selecione diretamente uma linha de dobra para influenciar a determinação da sequência de dobra, proporcionando mais controle e flexibilidade.

Calcular sequência: Esta ferramenta poderosa calcula uma sequência de dobra válida. Durante este processo, você pode:

• Cancelar se nenhuma sequência válida foi computada.
• Parar se uma sequência foi calculada, o que pode não ser o ideal.

+Somente sequência: Calcula com base na configuração de ferramenta existente.

+Sequência + otimização de ferramentas: Otimiza posições de ferramentas para uma sequência melhorada.

+Sequência + configuração da ferramenta: Substitui a configuração atual por ferramentas ideais da biblioteca para melhor ajuste.

Tarefas: Acesse parâmetros críticos para calcular a sequência de curvatura e ajuste adequadamente para melhorar os resultados.

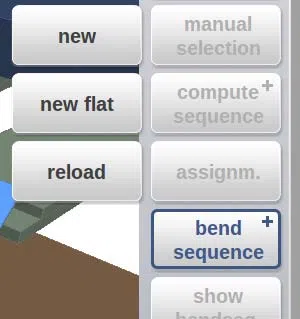

Sequência de Curvatura: Gerencie sequências de dobra com facilidade.

+Novo: Inicie uma nova sequência calculada automaticamente.

+Novo apartamento: Comece em uma folha plana, determinando manualmente as sequências.

+Recarregar: Restaura sequências do disco, ignora programas CNC relacionados e inclui correções.

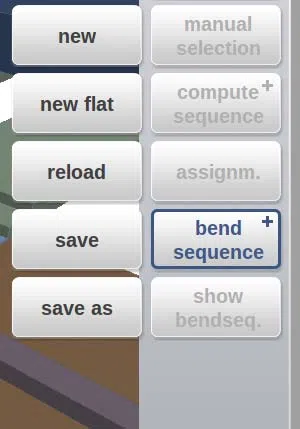

+Salvar/Salvar como: Salve as sequências concluídas, garantindo que todas as posições de eixo e números de ferramentas necessários sejam incluídos. Use "Salvar como" para diferenciação de produtos.

Mostrar sequência de curvatura:

O DELEM DA-69T permite que você visualize a sequência de dobra em uma tela de mosaico com uma visão geral gráfica passo a passo ou em uma visualização 3D por meio da seleção do modo de visualização, auxiliando na compreensão completa de cada etapa da sequência.

Ao compreender e utilizar completamente essas funções, os operadores podem dominar rapidamente a sequência de dobra do DELEM DA-69T, otimizando a precisão e a eficiência nas operações de dobra.

Exibir seleção

Na tela da sequência de curvatura, as visualizações podem ser alternadas conforme a necessidade. As funções de visualização estão localizadas em frente aos botões de comando na tela principal.

Funções de visualização

Alterne entre algumas maneiras possíveis de exibir a configuração do produto/ferramenta:

• produto

• produto/ferramentas

• todos

Seletor de curvatura

Na tela de sequência de curvas do DELEM DA-69T, você pode selecionar e navegar facilmente pelas curvas usando o seletor de curvas. Na parte superior da tela, o número de curvas é exibido com seletores preliminares. Após a conclusão da sequência, esses seletores ficam totalmente coloridos, ativos e incluem um indicador de curva.

Tocar em uma curva permite a seleção rápida dos dados desejados. O indicador de curva usa verde, amarelo ou vermelho para mostrar os níveis de conformidade com as atribuições de sequência de curvas do DELEM DA-69T.

Este sistema ajuda os usuários a dominar rapidamente a sequência de dobra para maior eficiência e precisão.

Desdobrar produto

Para dominar a Sequência de Dobra do DELEM DA-69T, entender o processo de desdobramento é fundamental. Você pode gerar um programa CNC determinando a sequência de dobra usando dois métodos:

• Computação Automática: Imprensa Calcular para deixar o DELEM DA-69T encontrar automaticamente a sequência de curvatura mais rápida.
• Desdobramento manual: Imprensa Desdobrar repetidamente até que o produto esteja totalmente desdobrado. Em seguida, pressione Sequência de curvatura e Salvar para gerar e armazenar o programa CNC.

No entanto, podem ocorrer problemas se nenhuma Sequência de Dobra DELEM DA-69T viável for encontrada, geralmente devido a configurações ou atribuições incorretas da ferramenta. Nesses casos, consulte novamente o menu de configuração da ferramenta para corrigir erros ou ajuste o menu de atribuições conforme necessário. Se uma colisão for detectada durante o desdobramento, ajuste manualmente a sequência de dobra usando as funções disponíveis para obter os melhores resultados. O domínio dessas técnicas garante um fluxo de trabalho eficiente da Sequência de Dobra DELEM DA-69T.

Seleção Manual de Curvas

Em sistemas DELEM DA-69T, embora o controle geralmente sugira a próxima curva na sequência, ajustes manuais podem ser necessários para otimizar a Sequência de Curvas do DELEM DA-69T. Isso pode ser feito por meio da função Seleção Manual, que permite aos usuários modificar a sequência com base em necessidades específicas.

Após a ativação, a Seleção Manual oferece dois métodos:

1. Comece com um produto dobrado: Os usuários podem especificar a sequência de desdobramento tocando nas dobras e adicionando-as à sequência. O processo começa com o número mais alto e vai até a dobra 1.
2. Comece com um produto plano: Os usuários podem definir a sequência de dobras selecionando as dobras, começando da dobra 1 até o número mais alto.

Se uma dobra já existente na sequência for selecionada, o sistema DELEM DA-69T retoma a sequência a partir desse ponto. Essa flexibilidade ajuda os usuários a dominar a Sequência de Dobras DELEM DA-69T com eficiência, aprimorando suas operações de dobra.

Funções

Trocar: Gire o produto entre as ferramentas (de trás para frente).

Cancelar: Sai da tela atual sem salvar as alterações.

Aceitar: Salve as alterações e saia da tela atual.

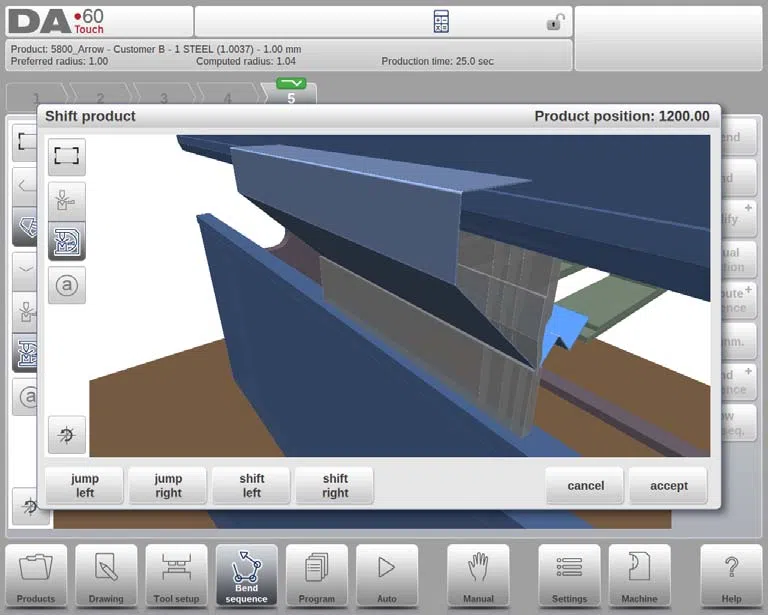

Produto de mudança

No menu de simulação de dobra do sistema de controle DELEM DA-69T, o software calcula a próxima sequência de dobra viável sem qualquer colisão com as ferramentas ou a máquina. Se precisar reposicionar o produto dentro do conjunto de ferramentas, você pode usar a função "Deslocar produto" para ajustes perfeitos.

Esta ação abre uma nova janela com diversas funções para melhorar o controle sobre a sequência de curvatura DELEM DA-69T:

Pular para a esquerda: Mova o produto para uma combinação de ferramentas diferente na direção esquerda.

Pular para a direita: Mova o produto para uma combinação de ferramentas diferente na direção correta.

Deslocar para a esquerda: Ajuste o produto 1 milímetro para a esquerda dentro do mesmo conjunto de ferramentas.

Deslocar para a direita: Ajuste o produto 1 milímetro para a direita dentro do mesmo conjunto de ferramentas.

Cancelar: Sai da tela atual sem salvar as alterações.

Aceitar: Salve as alterações e saia da tela atual.

Ao dominar essas funções, você pode gerenciar com eficiência a sequência de dobra DELEM DA-69T, garantindo desempenho e precisão ideais no seu processo de dobra.

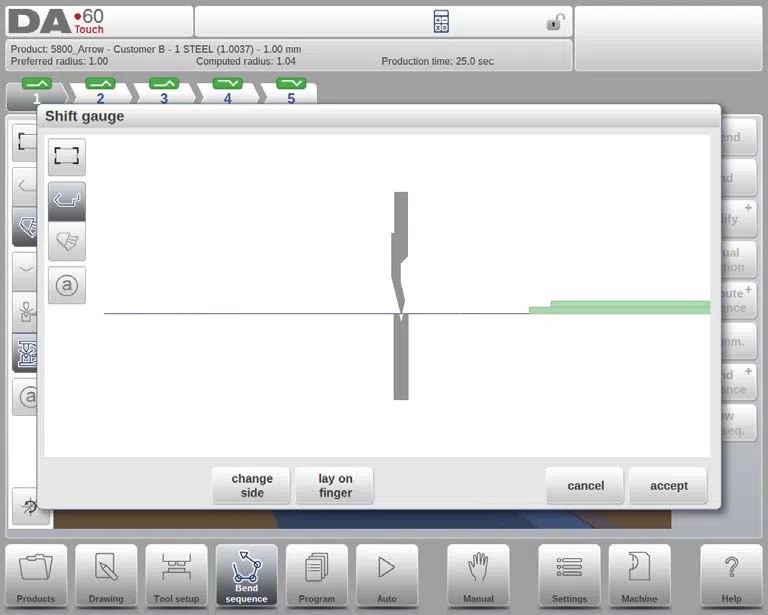

Medidor de mudança de marcha

Dominar a Sequência de Dobra do DELEM DA-69T envolve entender os ajustes precisos que podem ser feitos por meio da função Shift Gauge. A cada dobra, o sistema calcula automaticamente as posições dos eixos X, R e Z para evitar colisões e otimizar o processo de dobra. No entanto, para refinar essas posições, você pode ajustar manualmente o posicionamento dos dedos usando o recurso Shift Gauge.

Esta ação abre uma nova janela, oferecendo diversas funções para ajustar as posições dos dedos:

Selecione o dedo: Escolha qual dedo ajustar.

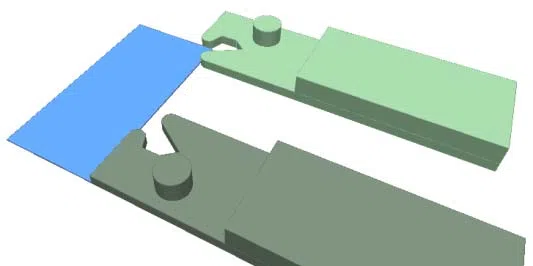

Canto de aperto: Para máquinas equipadas com dedos de pinça, posicione o dedo ao redor do canto da superfície de contato para estabilizar o produto nas direções X e Z.

Mudar de lado: Mova o dedo para o outro lado do produto, se a sua máquina incluir um eixo R. Isso oferece opções alternativas de posicionamento.

Deite no dedo: Escolha colocar o produto no dedo selecionado ao usar um eixo R, facilitando o suporte ideal do produto.

Deslocar para a esquerda: Mova o dedo selecionado 1 milímetro para a esquerda para ajustes precisos.

Deslocar para a direita: Mova o dedo selecionado 1 milímetro para a direita.

Cancelar: Sai da tela atual sem manter as alterações.

Aceitar: Salve suas modificações e saia da tela.

Ao utilizar essas funções de forma eficaz, você pode aprimorar o processo de sequência de dobra do DELEM DA-69T, garantindo operações de dobra eficientes e precisas.

Atribuições e Capacidades de Backgauge

Introdução às Tarefas

As atribuições de sequência de dobra do DELEM DA-69T são parâmetros-chave que controlam o processamento do cálculo da sequência de dobra. Acesse-as na tela de configuração da ferramenta usando a tecla de função "Atribuição". Essas atribuições ajudam a alcançar um equilíbrio ideal entre minimizar o tempo de produção e evitar colisões entre o produto, a máquina ou as ferramentas.

Para dominar a sequência de dobra do DELEM DA-69T, configure vários parâmetros, incluindo aqueles relacionados às configurações da máquina, precisão do produto e possibilidades de manuseio.

Funções

Carregar padrões: Carregue configurações de atribuição padrão predefinidas, adaptadas para otimizar sua situação específica. Use "Salvar como padrão" para armazenar essas configurações para uso futuro e recuperá-las com "Carregar padrões".

Salvar como padrão: Armazene suas configurações atuais como padrão para conveniência futura.

Cancelar: Sair sem salvar as alterações.

Aceitar: Salve as alterações e saia, aplicando suas configurações otimizadas à configuração da Sequência de Curvatura do DELEM DA-69T.

Utilizar essas funções de forma eficiente aumentará a produtividade e a precisão do DELEM DA-69T.

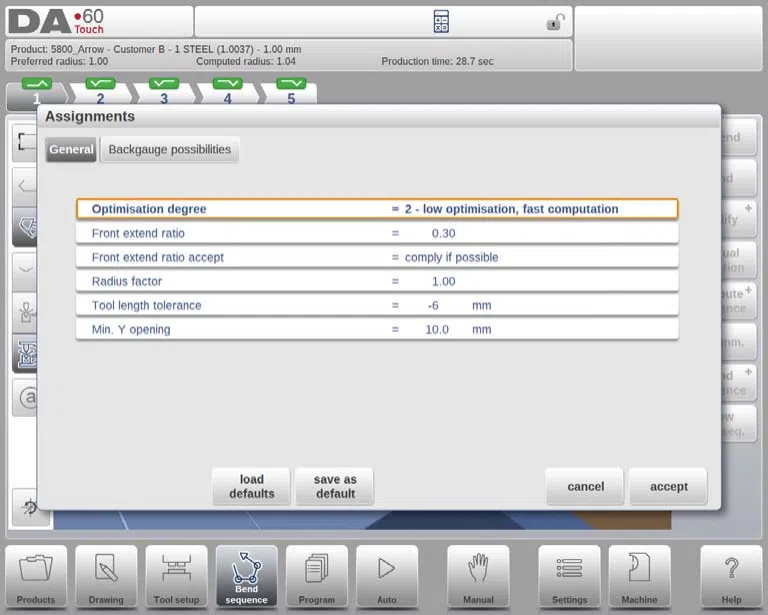

Tarefas – geral

Para dominar a sequência de dobra DELEM DA-69T, é crucial entender vários parâmetros de configuração que podem impactar significativamente seu processo de dobra.

O grau de otimização é um desses parâmetros-chave, variando de 1 a 5. Este valor determina o número de alternativas computadas para cada curva. Um número maior indica que mais alternativas são examinadas, embora resulte em tempos de computação mais longos:

1. Menor otimização, computação mais rápida.
2. Baixa otimização, computação rápida.
3. Otimização média, computação média.
4. Alta otimização, computação lenta.
5. Maior otimização, computação mais lenta.

A otimização da sequência de curvatura do DELEM DA-69T envolve parâmetros de configuração importantes:

Proporção de extensão frontal: Esta proporção (0,01 – 1,0) garante que haja comprimento de produto suficiente na frente da prensa para manuseio. As opções incluem Cumpra se possível, onde o sistema tenta aderir à proporção quando viável, e Cumpra sempre, aplicando rigorosamente a proporção mesmo que isso limite as soluções.

Fator de raio: Com um intervalo de 0,1 a 2,0, esse fator ajusta o raio de curvatura calculado para refinar a posição do eixo X e o comprimento do blank com base nas propriedades do material, otimizando a sequência de curvatura do DELEM DA-69T.

Tolerância do comprimento da ferramenta: Isso define a diferença permitida entre o comprimento da ferramenta e o comprimento da linha de dobra, garantindo que o comprimento da ferramenta seja suficiente para a dobra, impactando a execução da sequência.

Abertura mínima em Y: Determina a abertura ideal da prensa para manuseio do produto, programada acima do ponto de mudança de velocidade para uma operação eficiente.

Ao configurar essas configurações, você pode dominar a sequência de curvatura DELEM DA-69T, melhorando a precisão e a qualidade do produto.

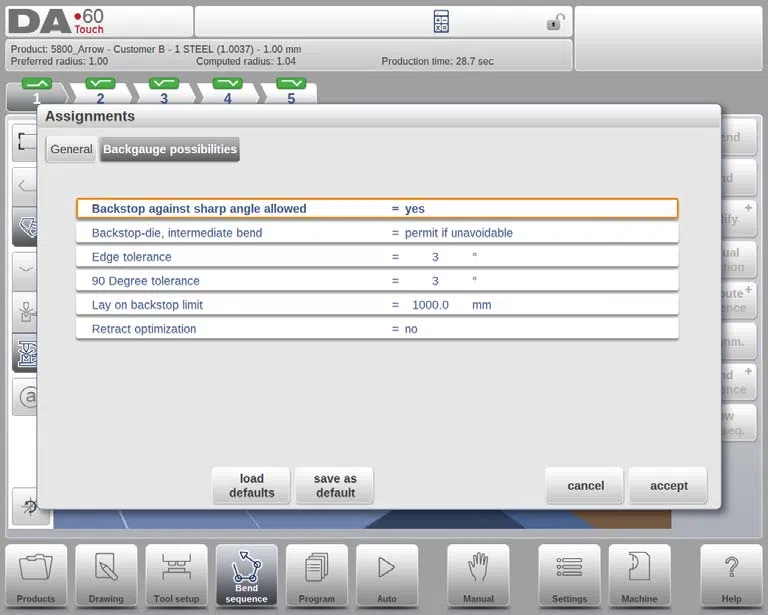

Atribuições – Possibilidades de Backgauge

Dominar a sequência de curvatura DELEM DA-69T requer uma compreensão completa das possibilidades do batente traseiro. Aqui estão as principais considerações:

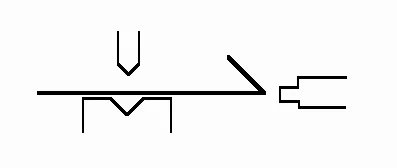

Batente contra ângulo agudo: Determine se o batente pode ser posicionado em ângulos menores que 90°. As opções incluem permitir ("Sim") ou não ("Não"), o que influencia a forma como você gerencia a Sequência de Curvatura DELEM DA-69T.

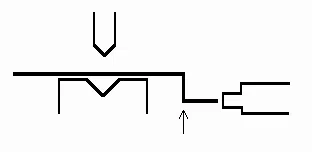

Matriz de proteção, curvatura intermediária: Decida se são permitidas dobras entre a matriz e o batente. As opções são:

• “Permitido”: se for rotineiramente permitido.

• “Permitir se inevitável” se resultar que nenhuma solução será encontrada, então é permitido.

• “Proibido”: nunca permitido.

Esta decisão garante precisão na execução da sequência de curvatura DELEM DA-69T.

Tolerância de Borda: Quando o batente está encostado em uma chapa plana, é permitida uma tolerância angular (desvio da horizontal). Esta é programável em graus, variando de 0 a 90°.

Tolerância de 90 graus: Estabeleça o desvio máximo permitido da vertical (90°) quando um batente traseiro estiver em um ângulo dobrado.

Limite de recuo de apoio: Utilize este parâmetro se a prensa dobradeira possuir dedos de batente traseiro em um eixo R móvel com um design "lay-on". Se o comprimento da folha exceder esse limite na parte traseira da máquina, ocorrerão correções automáticas nas posições dos eixos X e R, permitindo que a folha repouse no dedo de batente traseiro.

Otimização de Retração: Aumente a eficiência do processo permitindo a otimização da retração para etapas de dobra gráficas. Este recurso otimiza a etapa de pós-processamento, garantindo que o batente traseiro se mova diretamente para a próxima posição, otimizando assim a sequência de dobra do DELEM DA-69T.

Entender essas atribuições é crucial para garantir a precisão e a eficiência da sequência de curvatura DELEM DA-69T, melhorando assim o desempenho geral.

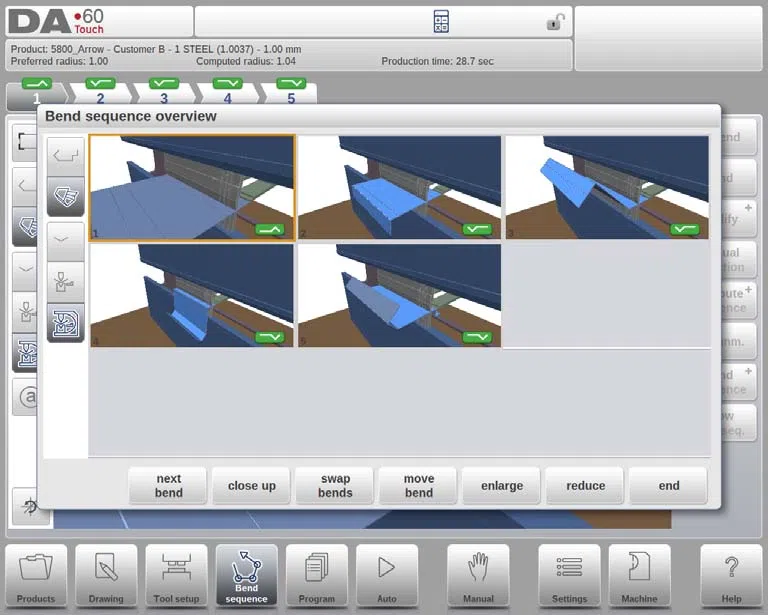

Mostrar sequência de curvatura

Quando a função Mostrar sequência de dobra é pressionada, uma visão geral gráfica da sequência de dobra é exibida.

Este recurso pode ser acessado a qualquer momento após a conclusão do desdobramento inicial. A visão geral gráfica mostra as dobras determinadas e aquelas ainda pendentes (indicadas por um ponto de interrogação).

Cada imagem na visão geral pode ser ampliada ou reduzida individualmente usando as funções disponíveis e girada com movimentos dos dedos. Essa funcionalidade auxilia na otimização da Sequência de Curvaturas do DELEM DA-69T.

Perguntas Frequentes (FAQ)

Conclusão

Para dominar a Sequência de Dobra DELEM DA-69T, é crucial concentrar-se na compreensão das principais etapas da programação, como a configuração precisa da ferramenta, ajustes precisos da sequência e utilização eficiente dos recursos do software. Essas etapas ajudarão a otimizar as operações e aumentar a produtividade. Lembre-se de que a aplicação adequada e a prática frequente são essenciais para se tornar proficiente no uso do sistema DELEM.

Para um aprofundamento na otimização das suas operações com prensas dobradeiras ou se tiver dúvidas específicas, entre em contato com nossa equipe de especialistas. Além disso, explore nossa documentação completa para obter mais insights e tópicos relacionados.
