Quando se trata de dominar a dobra de chapas metálicas, entender a Programação de Produtos DELEM DA-58T é crucial. Se você busca orientação sobre como começar a usar a Programação de Produtos DELEM DA-58T, está no lugar certo. Neste artigo, apresentarei uma visão geral detalhada de como iniciar e gerenciar a programação de produtos com o sistema de controle DELEM DA-58T. Este guia foi elaborado para ajudar você a otimizar seus processos de programação, seja você iniciante em programação CNC ou buscando aumentar sua eficiência. Vamos nos aprofundar nas etapas e recursos essenciais que você precisa para começar a programar com eficácia.

Introdução

Começando com o DELEM DA-58T, a Programação de Produto envolve gerar um novo programa ou modificar um existente. Os usuários podem iniciar um programa a partir do modo Produtos ou entrar diretamente pela função Programa.

Ao criar um novo programa, selecione "Novo Programa" e, após inserir as principais propriedades do produto, o sistema transitará perfeitamente para a tela do Programa. Essa interface permanece consistente, independentemente de você estar iniciando um novo programa ou editando um existente.

Programas de conexão

Uma função exclusiva da Programação de Produtos DELEM DA-58T é a capacidade de conectar determinados programas para criar produtos tridimensionais complexos. A função Conectar permite execuções sequenciais de dobras em várias direções. Veja como fazer isso:

1. Crie programas individuais para cada direção do produto.
2. Utilize o modo Programa para conectar esses programas selecionando “Conectar” na janela Propriedades do produto.
3. Siga os passos para vincular os programas, garantindo a ordem correta de execução.

Explicação dos parâmetros

ID do produto: Um identificador exclusivo para um programa de produto, com até 25 caracteres, permitindo letras e números.

Descrição do produto: Descrição ou número do programa, também com até 25 caracteres, permitindo letras e números.

Seleção de ângulo: Escolha o modo de programação para o eixo Y:

• 0 = Absoluto: define a posição absoluta do eixo Y para uma dobra.
• 1 = α: define o ângulo a ser dobrado, com a posição do eixo Y calculada automaticamente.
  Com base nisso, o parâmetro Ângulo ou Posição de Dobra aparecerá em uma etapa de dobra.

Espessura: Especifica a espessura da folha.

Material: Selecione entre materiais pré-programados usados para calcular profundidades de dobra. Inclui 6 materiais predefinidos, com até 99 programáveis no modo Configurações do controle, na página Materiais.

Comprimento em branco: O comprimento da chapa original necessário para dobrar o produto. Se processado a partir de um desenho 2D, este valor é pré-calculado.

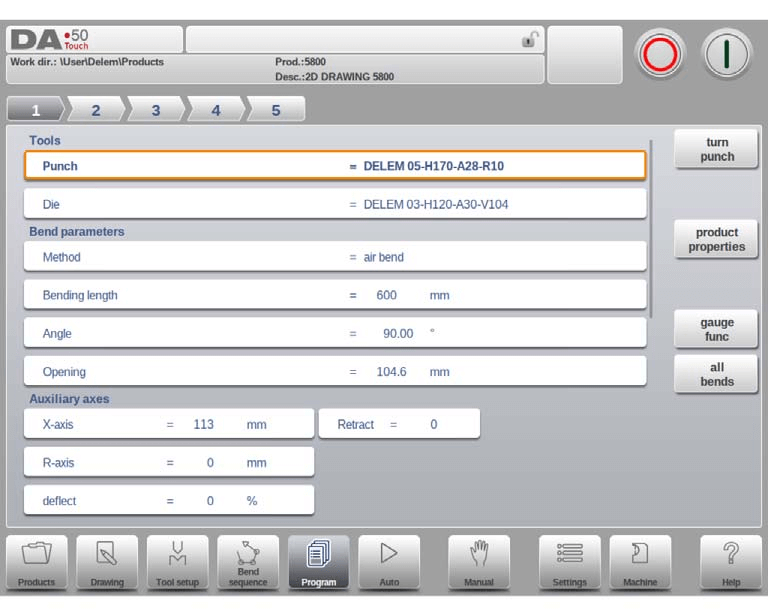

A tela principal exibe as curvas disponíveis e permite a visualização e edição de parâmetros específicos. O seletor de curvas na parte superior facilita a navegação, e tocar em uma curva destaca seus dados para facilitar a seleção.

Propriedades do produto: Abre uma janela para visualizar e editar propriedades do produto efetivas em todas as dobras.

Funções de Medidor: Abre uma janela para programar posições dos eixos em relação às posições dos dedos.

Todas as curvas: Abre uma visualização de tabela exibindo todas as dobras para fácil referência e edição.

Parâmetros de curvatura

Cada dobra em uma tarefa de Programação de Produto DELEM DA-58T possui parâmetros específicos acessíveis em uma tela, permitindo uma edição eficiente. Os principais parâmetros de dobra incluem:

• Ferramentas: Selecione ou modifique o punção e a matriz na biblioteca.
• Método de Curvatura: As opções incluem dobra de ar, bainha, bainha e muito mais.
• Posição de Curvatura: Ajuste com base no método de curvatura e na programação do ângulo selecionado.
• Eixo Auxiliar: Determine posições para controle preciso durante curvas.

Função de calibre

A tecla Gauge Func abre a janela de funções do calibrador, onde você pode programar vários parâmetros do calibrador traseiro para definir as posições desejadas dos dedos para uma dobra. As posições dos eixos necessárias são calculadas a partir dessas posições dos dedos.

X: Este é o valor da posição do dedo na direção X da folha, que pode ser ajustado manualmente, se necessário.

R: Este é o valor da posição do dedo na direção R da folha, que pode ser ajustado manualmente, se necessário.

Deite-se: Este parâmetro permite que você especifique outra posição do dedo para uma dobra específica, com base nos recursos do calibre traseiro, que são definidos no modo Máquina.

• Lay-on = 0: Sem lay-on (padrão)
• Lay-on = 1: Primeiro nível de lay-on
• Lay-on = 2: Segundo nível de lay-on
• Lay-on = 3: Terceiro nível de lay-on

Alterar o parâmetro Lay-on altera as posições dos eixos, mas a posição do calibrador permanece inalterada, mantendo os valores de R e X consistentes. Use "Aceitar" para salvar as alterações ou "Cancelar" para sair sem salvar. Qualquer alteração no parâmetro Lay-on ajusta as posições dos eixos X e R com base nas dimensões programadas do pino do calibrador traseiro. Os ajustes de R e X também são mantidos.

Funções de curvatura

Funções auxiliares da dobra podem ser programadas rolando para baixo a página de parâmetros de dobra.

As operações de dobra na programação de produtos DELEM DA-58T têm funções auxiliares que podem ser adaptadas às necessidades específicas:

• Mudo: Ajuste onde o eixo Y faz a transição para a velocidade de pressão.
• Paralelismo:A diferença entre os cilindros esquerdo e direito (Y1 e Y2) indica que um valor positivo significa que o lado direito está mais baixo, enquanto um valor negativo significa que o lado direito está mais alto, e isso está ativo abaixo do ponto de fixação.
• Repetição: Defina quantas vezes uma curva é repetida.
  • 0 = a flexão é ignorada
  • 1 a 99 = número de vezes que essa flexão será repetida.
• Aguarde a retração: No caso de uma retração, escolher “Sim” faz com que o eixo Y espere até que a retração termine antes de continuar, enquanto escolher “Não” permite que o eixo Y continue sem parar.
• Código de mudança de etapa: Controle quando os próximos parâmetros de curvatura são ativados. As seguintes configurações são possíveis:
  • 0 = ER: O número de flexão muda no final da descompressão, ativando os próximos parâmetros de flexão.
    1 = MUDO: A alteração ocorre na posição de silenciamento quando o feixe abre.
    2 = UDP: A mudança ocorre no ponto morto superior.
    3 = UDP STOP: Alteração no ponto morto superior sem movimento do eixo, o controle vai para “parar”.
    4 = EXTERNO: Alteração quando o sinal de entrada C é ativado, sem movimento do feixe. Se o feixe se mover, não ocorre a função de retração do medidor traseiro. Consulte também o código 5.
    5 = UDP EXTERNO: Altera quando o sinal de entrada C é ativado e o feixe está no ponto morto superior, permitindo o movimento do feixe, e a função de retração do medidor traseiro será executada.
• Tempo de atraso: Tempo de atraso programável antes da mudança de passo (0-30 seg).
• Vigor: A força máxima ajustada durante a pressão é calculada automaticamente.
• Tempo de permanência: Tempo que o punção permanece no ponto de flexão.
• Descompressão:Abra o corpo após a flexão para liberar a pressão de trabalho.
• Velocidade de Pressão: Velocidade de trabalho inicial, copiada da Velocidade de prensagem padrão no modo Configurações.
• Velocidade de descompressão: Velocidade programável ativa durante o curso de descompressão.
• Observação: Ao selecionar uma nova curva, a anterior é copiada. Altere apenas os parâmetros que diferem da curva anterior.

Parâmetros de curvatura – Todas as curvaturas

Ao ativar a função "Todas as Curvas" na Programação do Produto DELEM DA-58T, uma visão geral completa das curvas é exibida. Após pressionar "Finalizar", a página anterior é restaurada com o cursor no parâmetro inicialmente selecionado. Para selecionar uma curva específica, realce-a e escolha "FIM".

Nesta tela, você pode editar o programa CNC completo. Todos os parâmetros de dobra podem ser modificados na tabela, e você pode trocar, mover, adicionar ou excluir dobras. Navegue pelas colunas usando movimentos dos dedos ou deslizando o dedo.

Funções

Editar
Edite o programa com estes comandos:

• Inserir dobra: adicione uma nova dobra copiando-a e colocando-a depois da dobra atual.
• Marcar curva: preparar a curva atual para ações como mover ou trocar.
• Excluir curvatura: remove a curvatura selecionada.

Quando uma curva é marcada, funções adicionais ficam disponíveis:

• Mover curvatura: altera a ordem da curvatura na sequência movendo uma curvatura para uma nova posição.
• Trocar Curvas: Troque a posição de duas curvas na sequência usando os comandos "Marcar Curva" e "Trocar Curvas". Use "Abortar Marcação" para cancelar a ação.
• Abortar marca: remove a marca da dobra atual, encerrando seu status de marcada.

Uma curva é desmarcada quando a marca é abortada, uma ação é concluída ou o menu é fechado.

Copiar coluna
Copie o valor do parâmetro selecionado na curvatura atual para todas as outras curvaturas.

Punção giratória / matriz giratória
Inverte a orientação da ferramenta, aplicável somente se o cursor estiver em um parâmetro da ferramenta.

Função de Medidor
Posicione o medidor de programa conforme descrito anteriormente.

No ambiente de programação de produtos DELEM DA-58T, os usuários podem inserir, marcar, excluir e trocar dobras para garantir que as sequências de programação sejam otimizadas para maior produtividade. Mover ou trocar dobras é simples, aumentando a eficiência do fluxo de trabalho.

Considerações especiais de edição

Ao editar uma programação de produto DELEM DA-58T, recálculos automáticos para parâmetros como força e descompressão exigem configurações ativas.

Após alterar os dados do programa, o controle não calculará automaticamente:

• Vigor
• Descompressão
• Configuração do dispositivo de coroamento
• Correção da posição do eixo X

Os parâmetros 1 a 3 são recalculados automaticamente somente se o parâmetro Edição Automática de Cálculos estiver habilitado no modo Configurações. O parâmetro 4 é recalculado automaticamente somente se a Tabela de Tolerância de Dobra Ativa estiver ativada no modo Configurações. As correções de posição do eixo X podem ser ajustadas com Corr.X (por dobra) e G-corr.X (para todo o programa ativo) no modo Automático.

Exceção: Se o parâmetro Método de Curvatura for alterado, Força e Descompressão serão ajustados automaticamente. Fim do parâmetro Método for alterado, Força e Descompressão serão ajustados automaticamente.
