Schwierigkeiten bei der Bedienung Ihres Abkantpresse E21 effizient? Entdecken Sie den ultimativen Leitfaden zur Beherrschung der Bedienung und zur mühelosen Steigerung der Produktivität.

Zum Betrieb eines E21 Abkantpresse Stellen Sie zunächst die gewünschten Biegeparameter über die Steuerung ein. Fixieren Sie das Material ordnungsgemäß und starten Sie den Biegevorgang unter Beachtung der Sicherheitshinweise. Für optimale Leistung sorgen regelmäßige Wartungen und Werkzeugprüfungen. Diese Anleitung vereinfacht den Prozess und gewährleistet sicheres und präzises Arbeiten für gleichbleibende Ergebnisse.

Sind Sie bereit, den detaillierten Schritt-für-Schritt-Prozess zu erkunden? Tauchen Sie jetzt in die vollständige Bedienungsanleitung ein.

E21 Einleitung

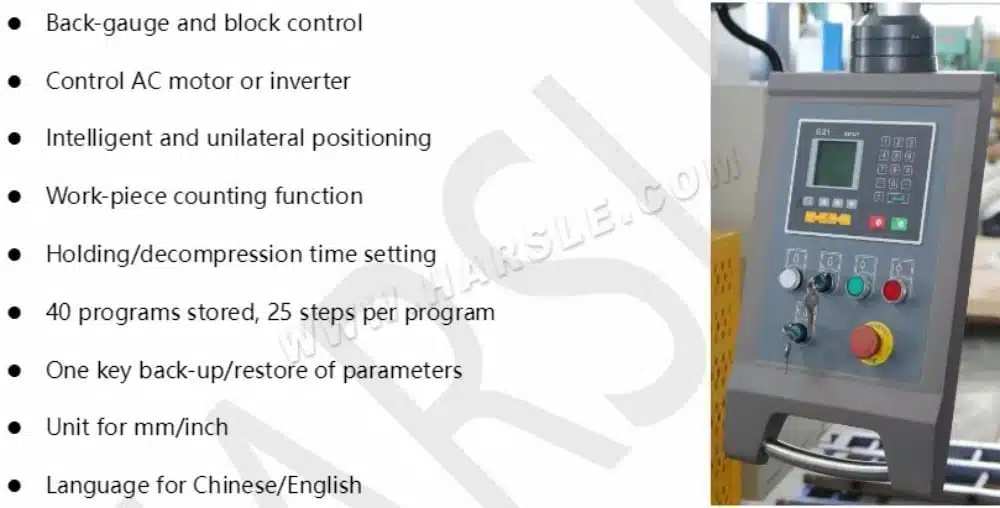

E21 wird speziell in Abkantpressen eingesetzt. Es kann die Maschinenkosten erheblich senken und die Maschinengenauigkeit innerhalb der Standardanforderungen halten. Die Hauptmerkmale sind wie folgt:

Bedienfeld

Das Bedienfeld wird angezeigt.

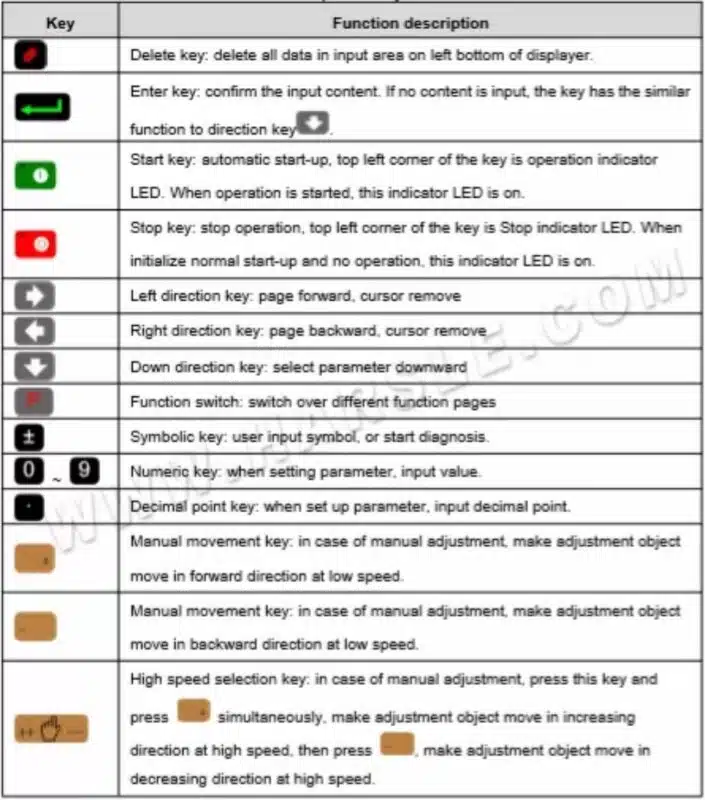

Die Funktionen der Bedienfeldtasten sind in der Tabelle beschrieben.

Einzelne Schnittstelle

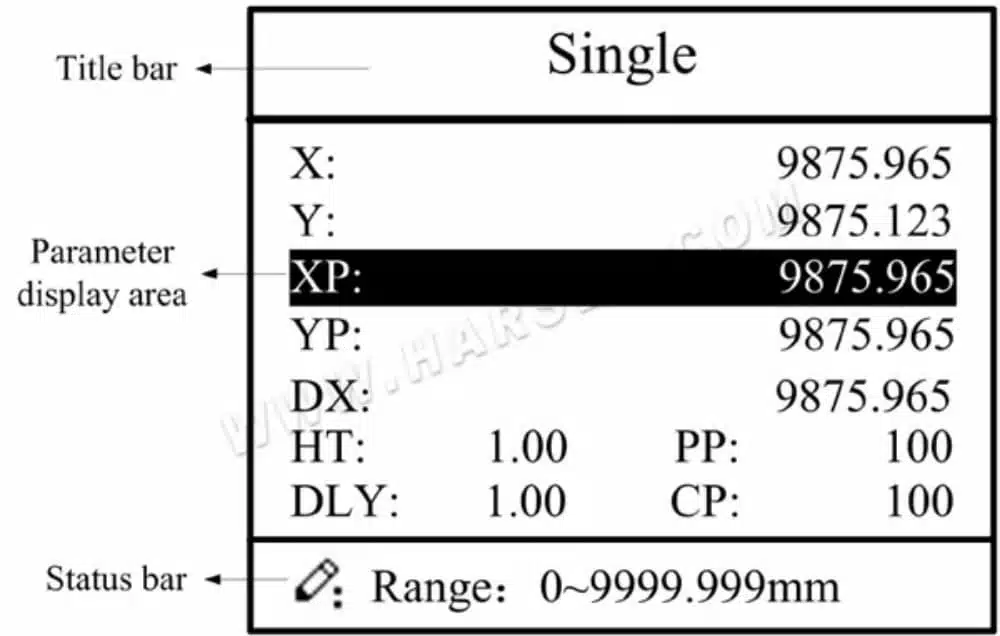

Der E21-Controller verfügt über ein 160 x 160 Punktmatrix-LCD-Display. Der Anzeigebereich ist unten dargestellt.

Titelleiste: Zeigt relevante Informationen zur aktuellen Seite an, z. B. den Namen usw.

Parameteranzeigebereich: Anzeige von Parametername, Parameterwert und Systeminformationen.

Statusleiste: Anzeigebereich für Eingabeinformationen und Eingabeaufforderungsmeldungen usw.

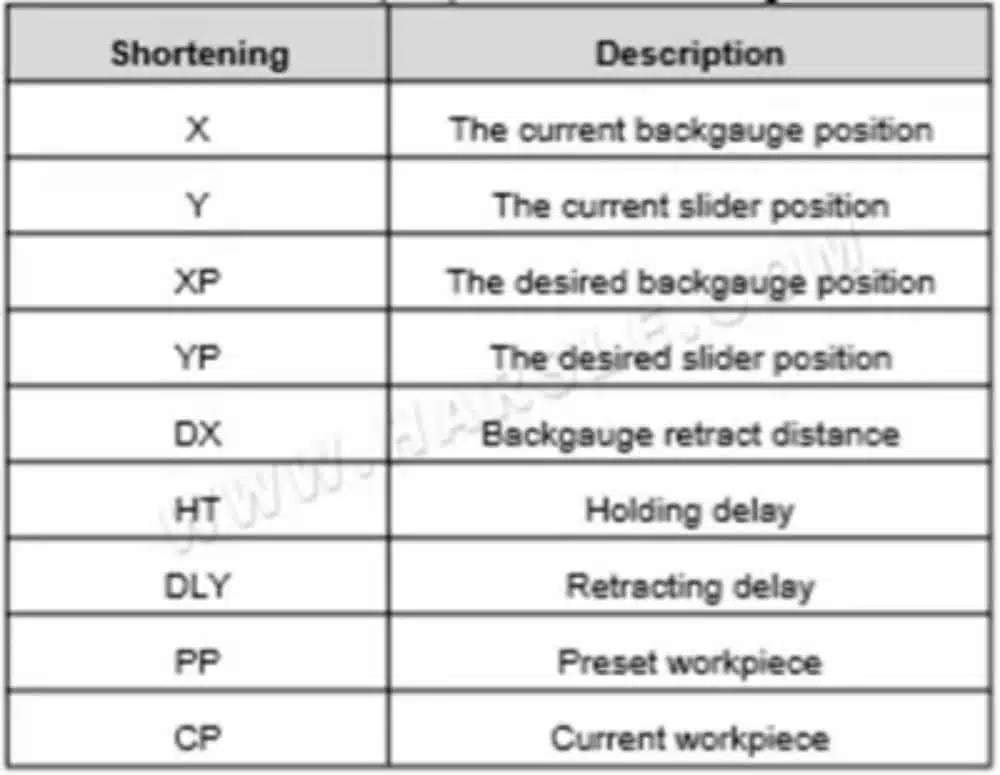

Die Paraphrasen der Verkürzung auf dieser Seite sind in der Tabelle dargestellt.

Vorgehensweise

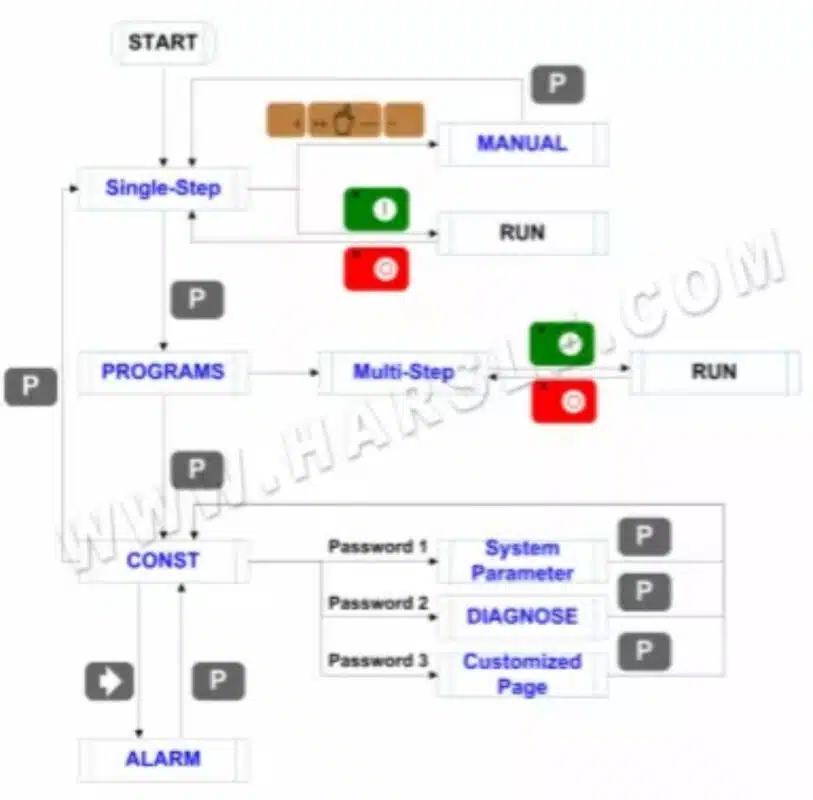

Grundlegender Betriebsablauf: Der grundlegende Umstellungs- und Betriebsablauf des Geräts ist in der Abbildung dargestellt.

Einzelschrittprogrammierung

Der E21 verfügt über zwei Programmiermethoden: die Einzelschritt- und die Mehrschritt-Programmierung. Benutzer können die Programmierung entsprechend dem tatsächlichen Bedarf einrichten.

Die Einzelschrittprogrammierung wird im Allgemeinen verwendet, um die Werkstückbearbeitung in einem einzigen Schritt abzuschließen. Beim Einschalten der Steuerung wird automatisch eine Einzelschrittprogrammseite aufgerufen.

Bedienungsschritte

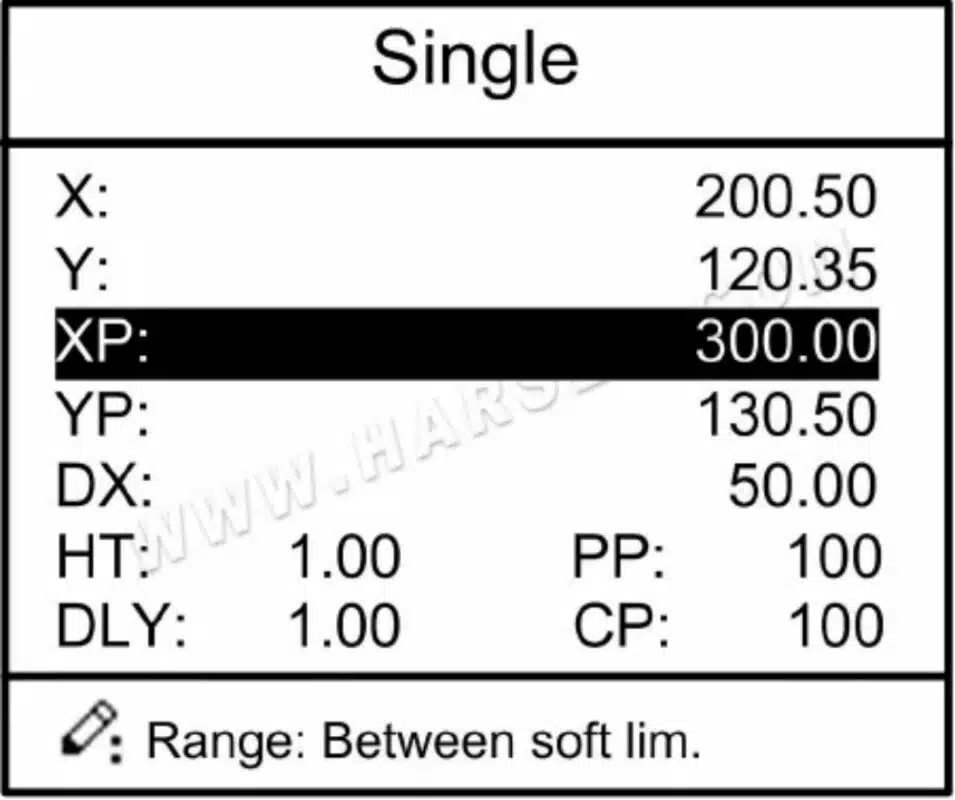

Schritt 1 Nach dem Start wechselt das Gerät automatisch zur Einrichtungsseite des Einzelschrittprogramms.

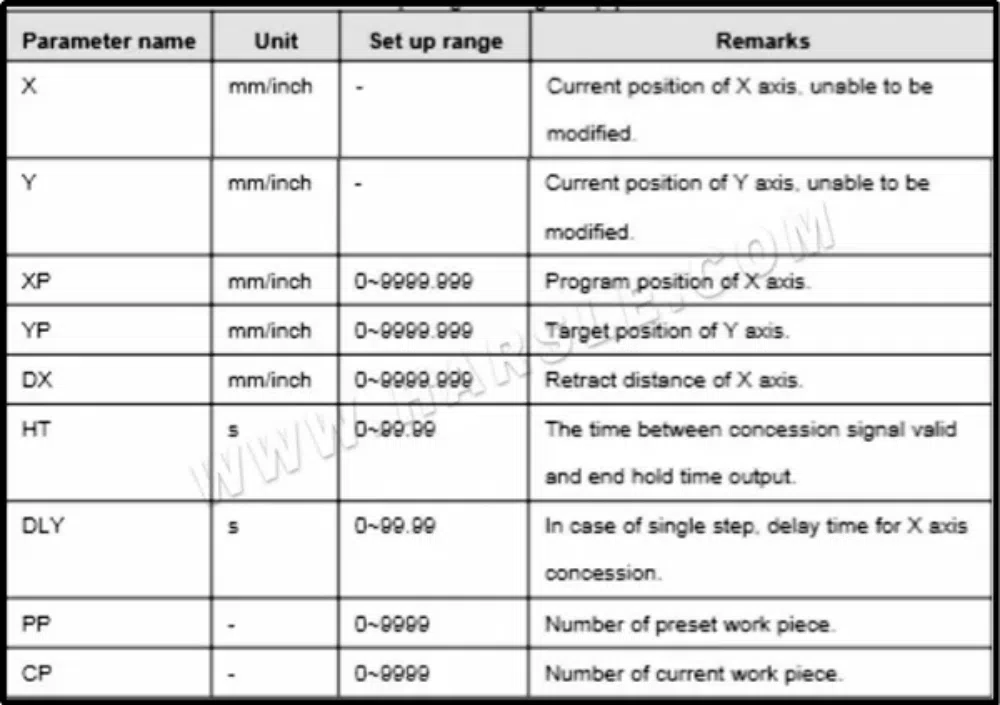

Schritt 2 DrückenWählen Sie den einzustellenden Parameter aus und drücken SieZahlentasten zur Eingabe des Programmwerts, drücken, um die Eingabe abzuschließen. Der Einstellbereich des Einzelschrittparameters ist in der Tabelle dargestellt.

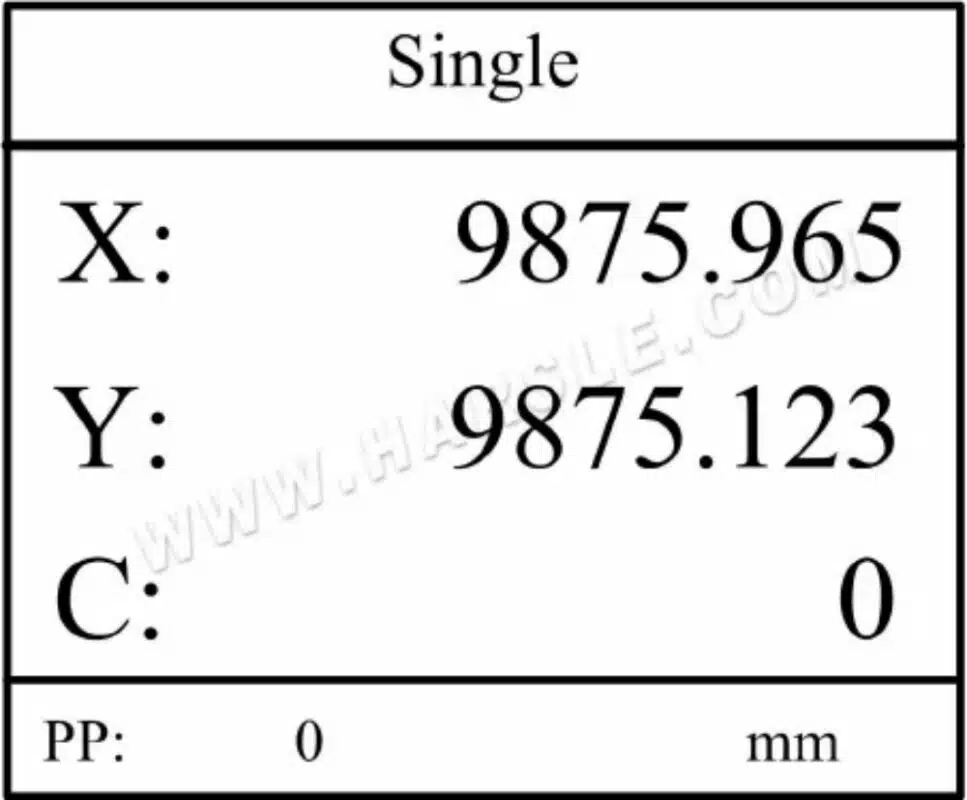

Schritt 3 Drücken, das System wird gemäß diesem Programm ausgeführt, wie in der Abbildung gezeigt.

Mehrstufige Programmierung

Das Mehrschrittprogramm wird zur Bearbeitung einzelner Werkstücke in verschiedenen Bearbeitungsschritten verwendet, ermöglicht die aufeinanderfolgende Ausführung mehrerer Schritte und verbessert die Bearbeitungseffizienz.

Bedienungsschritte

Schritt 1 Beim Einschalten zeigt das Gerät automatisch die Einzelschritt-Parameterseite an.

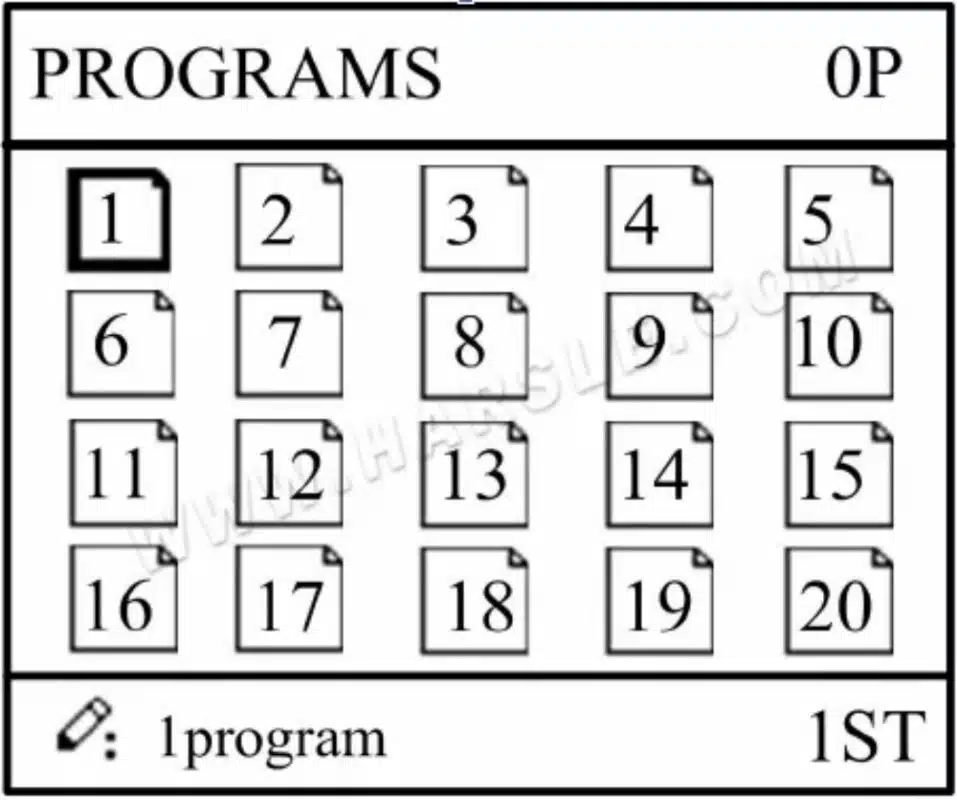

Schritt 2 Drücken, wechseln Sie zur Programmverwaltungsseite, wie in der Abbildung gezeigt.

Schritt 3 Drücken, wählen Sie die Programmseriennummer oder geben Sie die Programmnummer direkt ein, z. B. „1“.

Schritt 4 Drücken, rufen Sie die Einstellungsseite für mehrstufige Programme auf, wie in der Abbildung gezeigt.

Schritt 5 Drücken , wählen Sie den mehrstufigen Programmierparameter, der eingerichtet werden muss, geben Sie den Einrichtungswert ein, drücken Sie, und die Einrichtung wird wirksam.

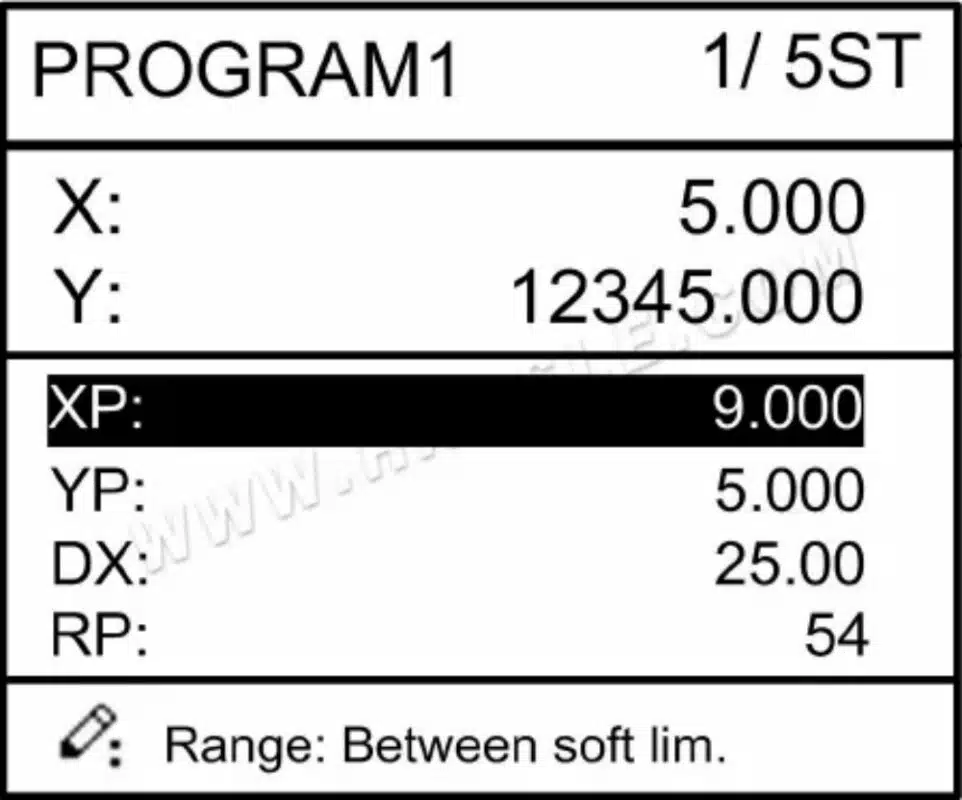

Schritt 6 Zum Abschluss der Einrichtung drücken Sie, rufen Sie die Seite mit den Schrittparametersätzen auf, wie in der Abbildung gezeigt.

Schritt 7 Drücken, wählen Sie den einzustellenden Schrittparameter aus, geben Sie den Programmwert ein und drücken Sie, und die Einrichtung wird wirksam.

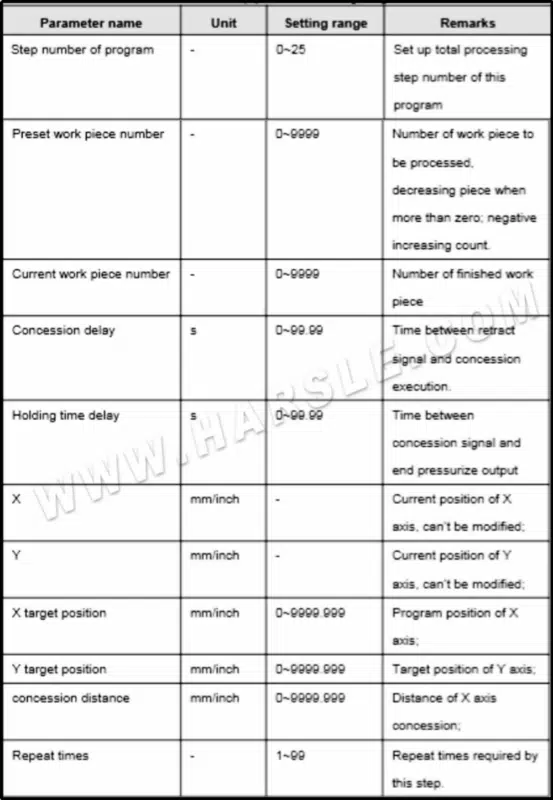

Schritt 8 Drücken, um zwischen den Schritten zu wechseln. Wenn der aktuelle Schritt der erste Schritt ist, drücken Sie um zur letzten Seite der Schrittparametereinstellung zu gelangen; wenn der aktuelle Schritt der letzte ist, drücken Sie , um die erste Seite der Schrittparametereinstellung aufzurufen. Der Einstellbereich für mehrstufige Parameter ist in der Tabelle aufgeführt.

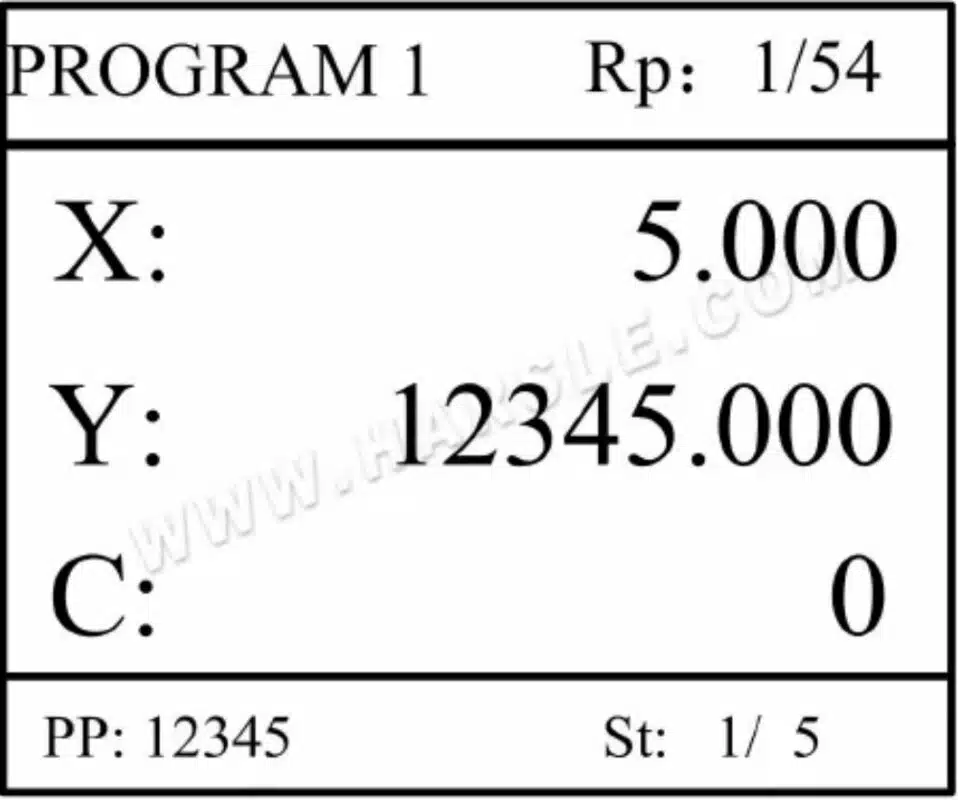

Schritt 9 DrückenDas System wird gemäß diesem Programm arbeiten, wie in der Abbildung gezeigt.

Parametereinstellung

Benutzer können alle für den normalen Betrieb des Systems erforderlichen Parameter einrichten, einschließlich Systemparameter, X-Achsenparameter und Y-Achsenparameter.

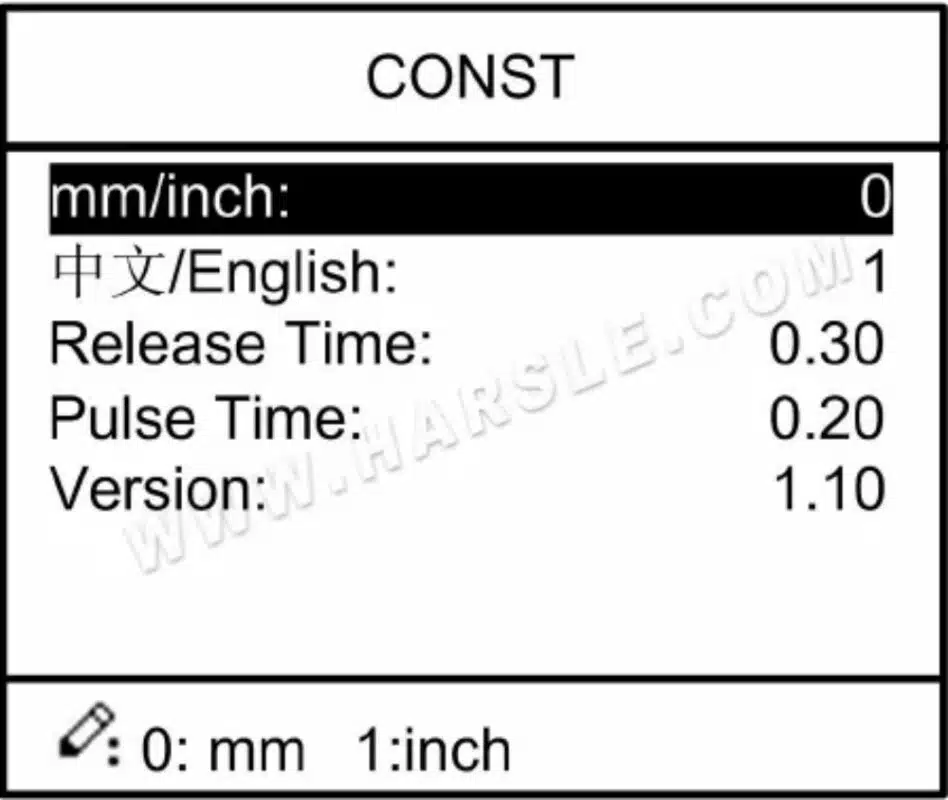

Schritt 1 Drücken Sie auf der Programmverwaltungsseiteum die Seite mit den Programmierkonstanten aufzurufen, wie in der Abbildung gezeigt. Auf dieser Seite können Programmierkonstanten eingestellt werden.

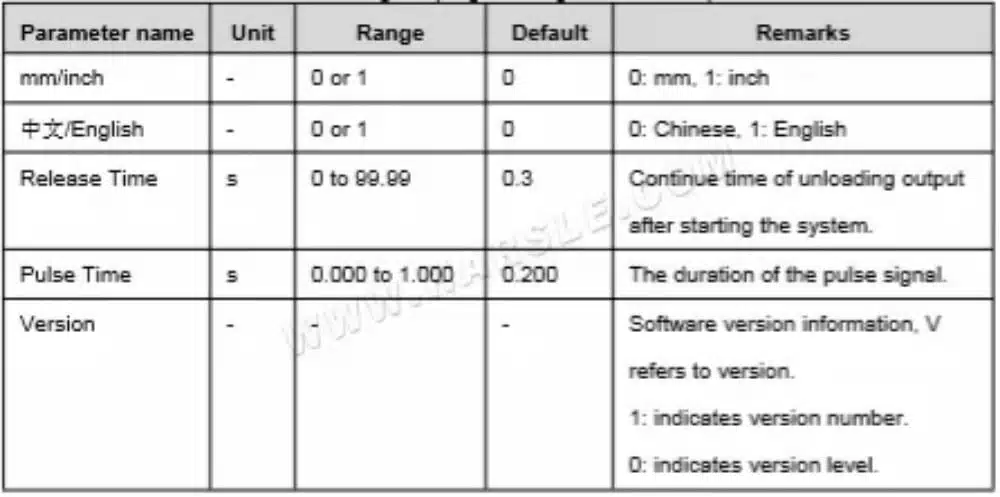

Schritt 2 Der Bereich der Einstellung der Programmierkonstanten ist in der Tabelle aufgeführt.

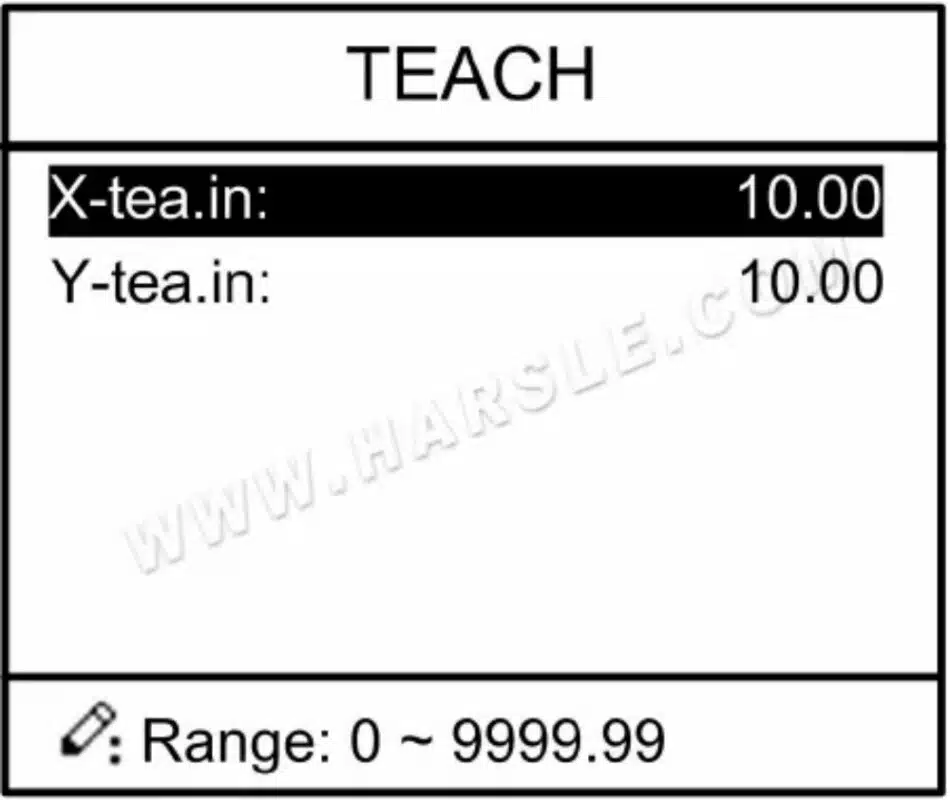

Schritt 3 Geben Sie das Passwort „1212“ ein und drücken Sieum die Teach-Seite aufzurufen, wie in der Abbildung gezeigt.

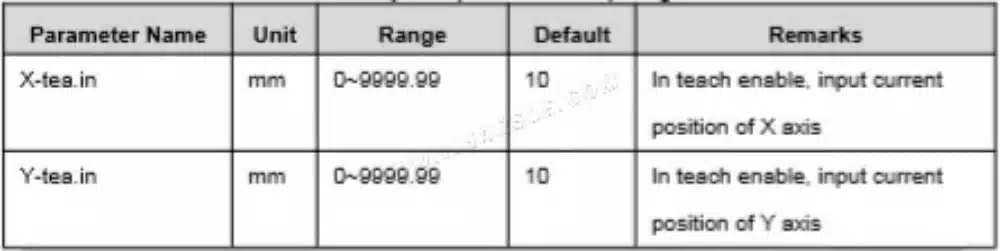

Schritt 4 Step-up-Parameter, Parameter-Setup-Bereich ist in der Tabelle dargestellt.

<How to Teach>:Sie können die Positionen von Schieber und Hinteranschlag direkt messen. Wenn die Messung schwierig ist, können Sie einen beliebigen Prozess programmieren und ausführen und dann das fertige Werkstück messen.

Schritt 5 Drücken, kehren Sie zur Seite „Programmierkonstante“ zurück.

Parametereinstellung

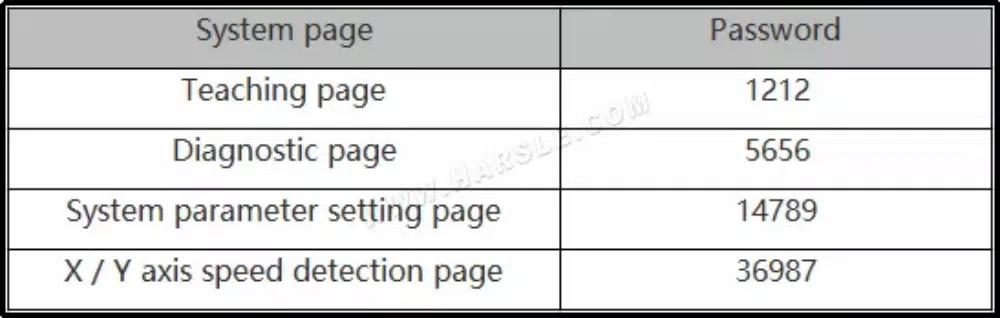

Wichtige Passwörter: Neben dem oben genannten Passwort „1212“ für den Zugriff auf die Lehroberfläche gibt es noch einige Passwörter, die Ihnen helfen, das E21-System besser zu nutzen.

Alarm

Das Gerät erkennt automatisch interne und externe Anomalien und sendet einen Alarm. Die Alarmmeldung ist in der Alarmliste verfügbar.

Schritt 1 Drücken Sie auf der Programmverwaltungsseiteum die Seite zur Programmierung konstanter Werte aufzurufen.

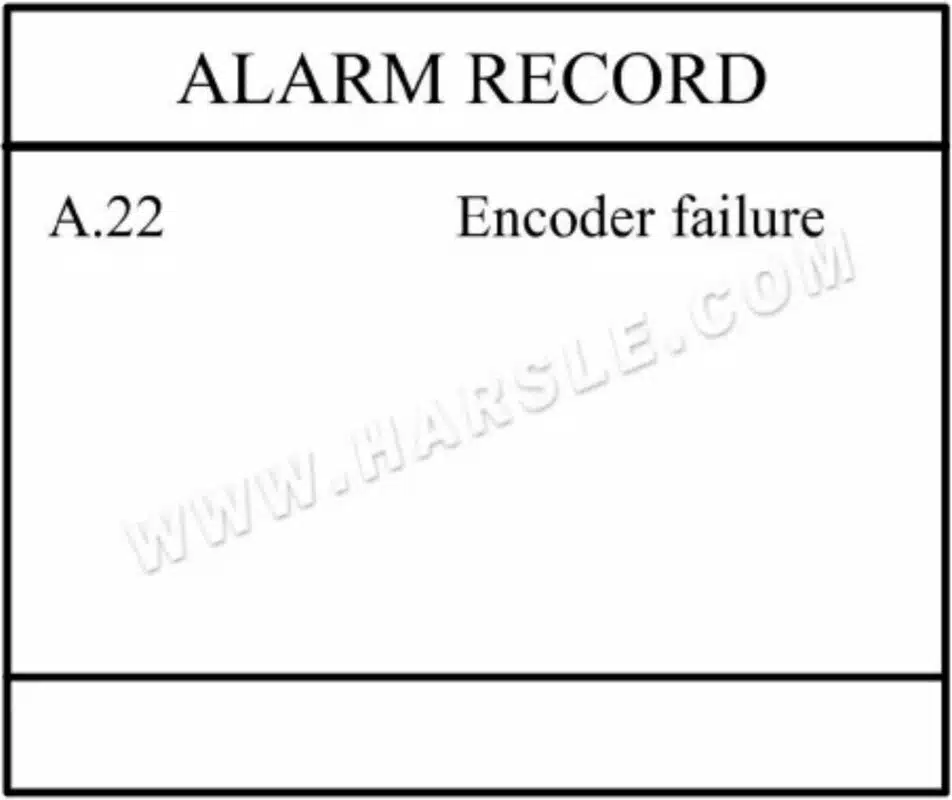

Schritt 2 Drücken Sie auf der Seite „Konstante programmieren“um die Seite „Alarmverlauf“ aufzurufen und den gesamten Alarmverlauf anzuzeigen. Wie in der Abbildung gezeigt, können auf dieser Seite die letzten 6 Alarme, Alarmnummern und Ursachen angezeigt werden.

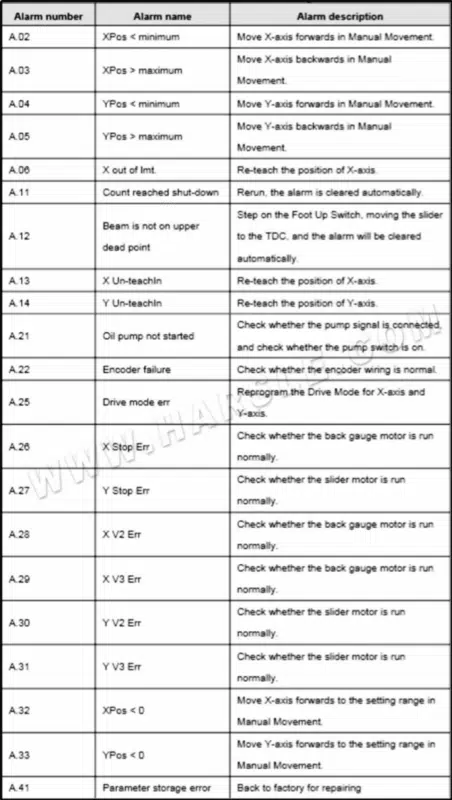

Alarmverlauf und Meldung werden in der Tabelle angezeigt

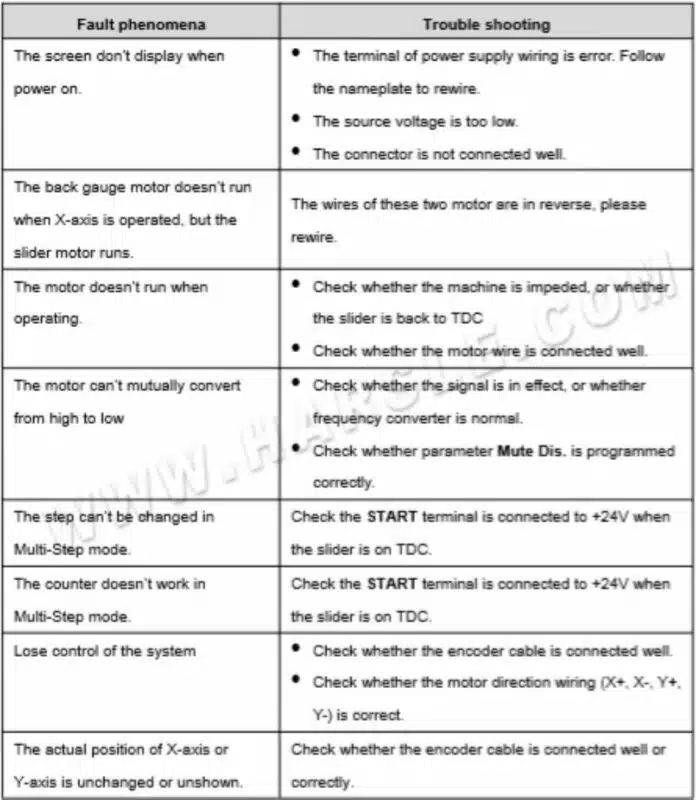

Häufige Fehler und Fehlerbehebung
