Wenn Sie sich fragen, wie die ET-Serienkompensation die Genauigkeit Ihres vollelektrische Servo-Biegemaschine‘Wenn Sie sich mit numerischen Steuerungssystemen von [Name des Unternehmens] beschäftigen, sind Sie hier genau richtig. In diesem Artikel erkläre ich, wie die Kompensation der ET-Serie die Präzision bei Umformprozessen verbessert. Das Verständnis dieses Systems ist entscheidend für Bediener und Ingenieure, die Fehler minimieren und die Effizienz beim Biegen maximieren möchten. Ob Sie Ihre aktuellen Abläufe optimieren oder einen tieferen Einblick in fortschrittliche Biegetechnologien gewinnen möchten – dieser Leitfaden vermittelt Ihnen das notwendige Wissen für den Einstieg.

Verständnis der ET-Serienkompensation in Biegemaschinen

Die Kompensation der ET-Serie dient der Korrektur von Maschinenabweichungen und gewährleistet präzise Biegeergebnisse. Durch die Integration von nichtlinearer, Tiefen- und Dimensionskompensation erreicht dieses System die in der modernen Fertigung geforderte hohe Genauigkeit.

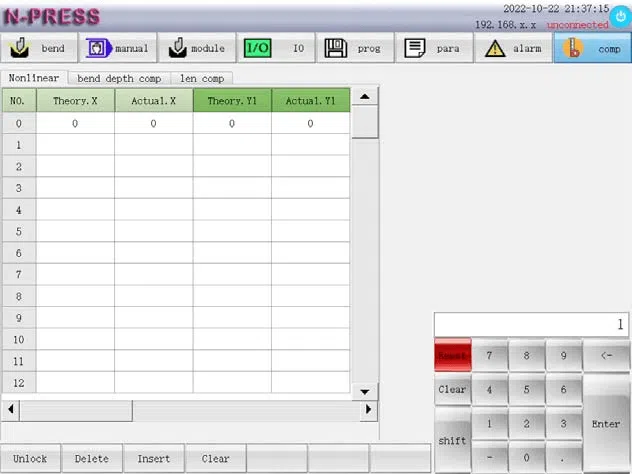

Schnittstelle für nichtlineare Kompensation

Mit diesem Werkzeug können Sie Abweichungen zwischen theoretischen und tatsächlichen Messwerten auf der X-, Y- und Z-Achse mithilfe von Encoder- und Laserrückmeldung ausgleichen. So können Sie diese Anpassungen effektiv vornehmen:

1. Zugriff auf die EntschädigungsschnittstelleKlicken Sie auf die Taste für nichtlineare Funktionen, um die umfassende Kompensationsschnittstelle zu öffnen. Diese beinhaltet die nichtlineare Kompensation sowie die Kompensation von Biegetiefe und -größe.
2. Nichtlineare KompensationDies ist entscheidend für die Korrektur von Maschinenabweichungen. Nutzen Sie es, um die Leistung Ihrer Maschine präzise feinabzustimmen.
3. Betrieb und AnpassungenInnerhalb der Benutzeroberfläche können Sie mithilfe von Unterfunktionstasten verschiedene Operationen durchführen, wie z. B. das Dekodieren, Löschen oder Einfügen von Zeilen und das Leeren von Spalten, wodurch Sie die volle Kontrolle über Ihre Anpassungen behalten.

Nutzen Sie diese Funktionen, um einen reibungslosen Betrieb Ihrer Maschine mit präziser Abweichungskorrektur und -anpassung zu gewährleisten.

Messungen der X-, Y- und Z-Achse

Die Beherrschung der Koordinatenmessungen in der ET-Serie ist für die Genauigkeit unerlässlich. Hier ist eine Kurzanleitung zur effektiven Kompensation:

1. Seriennummern: Programme mit Nummern im Bereich von 0 bis 99 identifizieren.
2. X-Achse:
   • Theorie vs. Realität: Vergleichen Sie die Werte des Encoders (X Theory) und des Lasers (X Actual) zur Ausrichtung.
3. Y-Achse (Y1 & Y2):
   • Theorie vs. Realität: Die Encoderwerte (Y1, Y2 Theorie) mit den Lasermessungen (Y1, Y2 Tatsächlich) abgleichen.
4. Z-Achse (Z1 & Z2):
   • Theorie vs. Realität: Abgleich der Encoder-Messwerte (Z1, Z2 Theorie) mit den Laserdaten (Z1, Z2 Tatsächlich).

Nutzen Sie die ET-Serienkompensation, um die Lücken zwischen theoretischen und tatsächlichen Daten zu schließen und so die Präzision zu erhöhen.

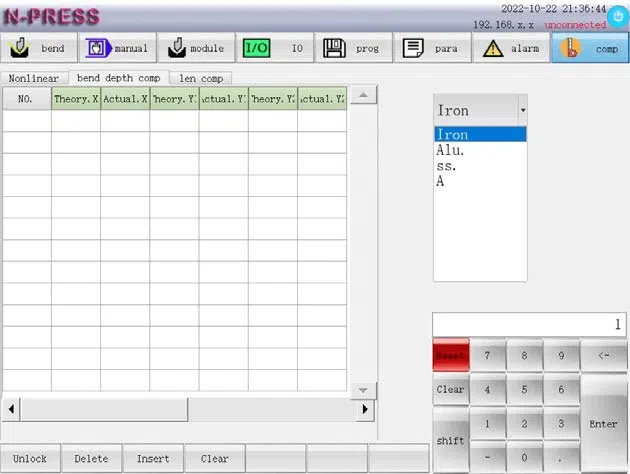

Biegetiefe und Dimensionskompensation

Das Verständnis und die Nutzung der Kompensationsfunktionen der ET-Serie sind entscheidend für Präzision und Konsistenz beim Biegen. Hier ein kurzer Überblick zur effektiven Verwaltung dieser Einstellungen:

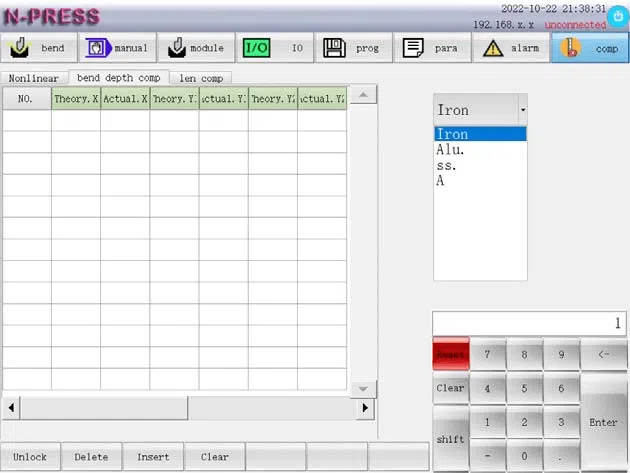

Einstellungen für die Biegetiefenkompensation

Passen Sie die Biegetiefe mithilfe der ET-Serienkompensation an die individuellen Eigenschaften verschiedener Materialien an. So gewährleisten Sie gleichbleibende Biegeergebnisse bei unterschiedlichen Materialarten und verbessern die Zuverlässigkeit und Qualität Ihrer Produktionsprozesse.

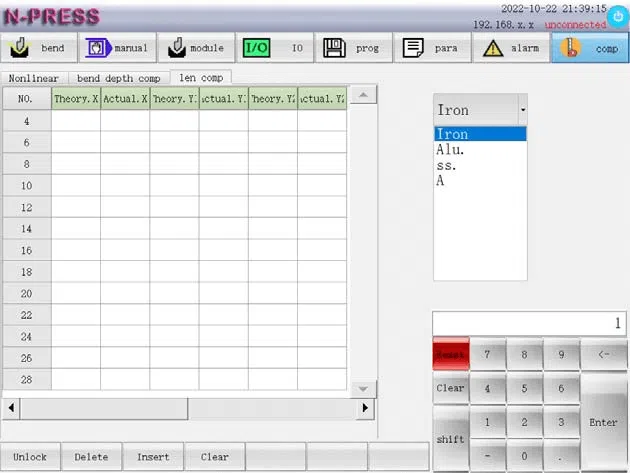

Techniken zur Dimensionskompensation

Nutzen Sie die Größenkompensation der ET-Serie, um exakte Produktabmessungen zu erzielen. Diese Anpassungen berücksichtigen die spezifischen Eigenschaften jedes Materials und optimieren so die Produktionsleistung. Dadurch wird sichergestellt, dass Ihre Produkte präzisen Spezifikationen entsprechen.

Durch die Implementierung dieser Kompensationseinstellungen wird ein kontrollierteres und präziseres Biegen ermöglicht, was für die Aufrechterhaltung hoher Standards in Ihren Fertigungsabläufen von entscheidender Bedeutung ist.

Nutzung von Unterfunktionen für verbesserte Kontrolle

Die Dekodierung ist der erste Schritt beim Festlegen von Parametern. Verwenden Sie die Unterfunktionstasten zur Dekodierung und stellen Sie sicher, dass alle Einstellungen korrekt sind, bevor Sie fortfahren. Verwalten Sie Daten effizient, indem Sie Zeilen und Spalten nach Bedarf löschen, einfügen oder leeren.

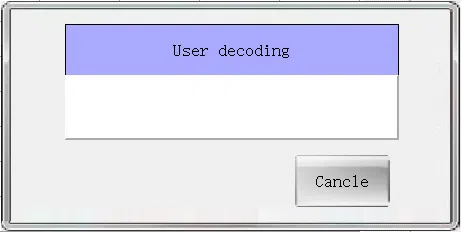

Benutzer-Dekodierungsverfahren

Die Dekodierung ist Ihr Zugang zur Parametereinstellung. Sie umfasst Folgendes:

• Zugriff auf die Schnittstelle: Klicken Sie auf die Unterfunktionstaste '‘Entsperren’ um den Dekodierungsdialog zu öffnen.

• Das System entschlüsselnGeben Sie Ihren Kundencode über die Hilfstastatur ein und bestätigen Sie mit einem Klick auf “eingeben“Eine erfolgreiche Dekodierung wird eine “Systemdekodierung erfolgreich”" Nachricht.

• Notwendigkeit neu entschlüsselnJede Sitzung erfordert eine erneute Dekodierung. Eine erfolgreiche Dekodierung ist außerdem Voraussetzung für die Sicherung oder Wiederherstellung von Parametern.

Effizientes Datenmanagement

Verwalten Sie Ihre Daten effizient mit der ET-Serienkompensation und optimieren Sie das numerische Steuerungssystem Ihrer Biegemaschine für höhere Präzision und Effizienz:

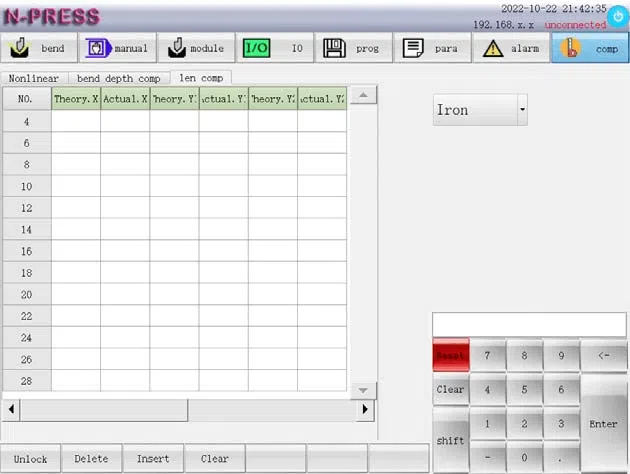

Zeilen- und Spaltenverwaltung

1. Entschädigungen löschenOptimieren Sie Ihre Datenorganisation, indem Sie alle Kompensationen aus einer ausgewählten Zeile entfernen. Wählen Sie einfach die gewünschte Zeile aus und klicken Sie auf “Zeile löschen”Unterfunktion.“.
2. Zeilen einfügen: Sorgen Sie für eine präzise Datenanordnung, indem Sie vor bestimmten Zeilen, z. B. vor Zeile 2, neue Zeilen einfügen. Wählen Sie dazu die vorhergehende Zeile aus und verwenden Sie die “Zeile einfügen”Unterfunktion.“.
3. Spalten reinigenAktualisieren Sie Ihre Dateneingaben, indem Sie ganze Spalten löschen. Klicken Sie auf einen beliebigen Inhalt in der Liste und verwenden Sie die Schaltfläche “leere Spalte”Option zum Entfernen aller Einträge.

Durch die Beherrschung dieser Kompensationsprozesse der ET-Serie erlangen Sie eine präzise Kontrolle über die Abläufe Ihrer Biegemaschine und gewährleisten so ein verbessertes Datenmanagement und eine höhere Genauigkeit im Betrieb.

Häufig gestellte Fragen (FAQ)

Abschluss

Zusammenfassend lässt sich sagen, dass die Kompensation der ET-Serie eine entscheidende Rolle bei der Verbesserung der Genauigkeit vollelektrischer Servobiegemaschinen spielt. Durch die präzise Anpassung an Material- und Biegevariablen minimiert dieses System Fehler und gewährleistet gleichbleibend hohe Ergebnisqualität. Der effektive Einsatz der Kompensation der ET-Serie kann Ihre Produktionseffizienz und Ausgabegenauigkeit deutlich steigern.

Für weitere Unterstützung oder um mehr darüber zu erfahren, wie die Kompensation der ET-Serie Ihre Betriebsabläufe optimieren kann, kontaktieren Sie gerne unsere Experten. Darüber hinaus finden Sie in unserer Dokumentation weitere Informationen zur Optimierung der Leistung Ihrer Biegemaschine.
