Quando se trata de otimizar a eficiência e a precisão das suas operações de usinagem, dominar a programação de ferramentas do DELEM DA-52S é essencial. Se você busca informações detalhadas sobre como programar ferramentas de forma eficaz usando o DELEM DA-52S, você veio ao lugar certo. Neste artigo, vou guiá-lo pelo processo de domínio da programação de ferramentas do DELEM DA-52S, destacando técnicas que aprimorarão seus processos de usinagem. Seja você um iniciante neste sistema ou esteja buscando refinar suas habilidades, este guia fornecerá o conhecimento essencial necessário para maximizar o potencial do seu equipamento.

Introdução

O DELEM DA-52S O sistema é um pilar fundamental na área de conformação de metais, oferecendo controle preciso e eficiente para a programação de ferramentas.

Ao pressionar esta tecla pela primeira vez, a tela de programação de punções será exibida. Para alternar para a programação de matrizes inferiores, pressione esta tecla novamente.

Programação de Socos

No contexto da programação de ferramentas DELEM DA-52S, configurar corretamente os punções é essencial para obter dobras precisas e prolongar a vida útil da ferramenta.

Biblioteca Punch

A Biblioteca de Punções da DELEM DA-52S permite que os operadores cataloguem e gerenciem com eficiência até 30 ferramentas de punção, o que é essencial para otimizar os fluxos de trabalho e garantir o uso eficaz das ferramentas. Familiarizar-se com essa biblioteca é crucial para a programação eficiente de ferramentas na DELEM DA-52S.

Passo 1: Acessando a Biblioteca Punch
A programação de punções começa pressionando a tecla de ferramentas no DELEM DA-52S. Use as teclas de seta esquerda/direita para navegar pela biblioteca e visualizar as punções existentes ou selecionar um slot de ferramenta que não está programado, indicado por um asterisco (*).

Etapa 2: Adicionando ferramentas de perfuração
Para adicionar um novo punção, insira as especificações da ferramenta, como tipo, largura e ângulo. A entrada precisa desses parâmetros garante que a DELEM DA-52S possa aplicá-los com eficácia durante a operação.

Dominar a biblioteca de punções no programador de ferramentas DELEM DA-52S pode aumentar significativamente sua eficiência, proporcionando precisão e longevidade às operações da sua máquina.

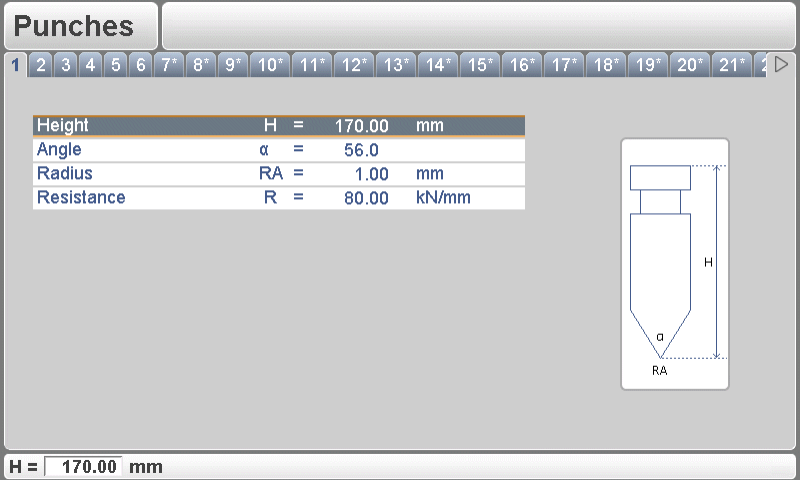

Parâmetros de punção

Para um desempenho ideal da programação da ferramenta DELEM DA-52S, a entrada e o ajuste precisos dos parâmetros da punção são essenciais.

Parâmetros principais:

• Altura (H): Essencial para o cálculo da profundidade de dobra. Garanta a precisão dos dados inseridos para uma dobra exata.
• Ângulo (a): Determine e ajuste o ângulo da ponta do punção para obter os resultados de dobra desejados.
• Raio (RA): Ao ser utilizado como critério de seleção, certifique-se de que ele corresponda aos requisitos da tarefa.
• Resistência (R): Defina a força máxima permitida (em kN/mm) para evitar sobrecarga e danos.

Etapas de otimização:

• Ajuste de material: Ajuste as configurações para acomodar diferentes tipos de materiais e obter resultados consistentes.
• Compensação de espessura: Ajuste as variações de espessura para manter a precisão e a qualidade.

Seguindo estas diretrizes, você aumenta a eficácia e a vida útil de seus punções, obtendo uma conformação de metal precisa e confiável com o sistema DELEM DA-52S.

Programação de matrizes de fundo

A programação correta das matrizes inferiores é tão importante quanto a dos punções, pois trabalham em conjunto para formar dobras precisas na peça. Familiarizar-se com a programação de ferramentas para matrizes inferiores do DELEM DA-52S aumentará a eficiência e a precisão da sua usinagem.

A Biblioteca

A Biblioteca de Matrizes é outro componente fundamental na Programação de Ferramentas DELEM DA-52S, oferecendo uma maneira estruturada de gerenciar e recuperar informações de matrizes. Ela permite armazenar e organizar até 30 matrizes, fornecendo um banco de dados abrangente para suas ferramentas.

Passo 1: Navegando pela Biblioteca de Matrizes

A programação das matrizes é iniciada pressionando a tecla de ferramentas.

Etapa 2: Adicionando e armazenando matrizes

Ao adicionar uma nova matriz, insira todas as especificações relevantes, incluindo largura em V, ângulo e altura da matriz. Dados precisos garantem a consistência na produção.

Parâmetros da matriz

O ajuste fino dos parâmetros da matriz otimiza as operações de dobra e ajuda a evitar o desperdício dispendioso de material.

Altura (H): Influencia a profundidade da curvatura; assegure-se de inserir dados com precisão.

Abertura em V (O): Distância entre linhas de contato; crucial para a precisão da curvatura.

Ângulo (α): Determina o formato da dobra; adequa-se aos requisitos do projeto.

Raio (RA): Afeta a curvatura; selecione com base na curvatura desejada.

Mudo (M): Distância para mudança de velocidade; otimize para uma operação suave.

X-safe (SN): Zona de segurança calculada (valor mínimo do eixo X), que será utilizada caso um eixo R seja montado. Isso evita a colisão do dedo com a matriz. O valor mínimo indicado é calculado automaticamente a partir das dimensões da matriz, conforme descrito a seguir:

• X-SAFE = FS + ½ V em que:

• FS = seção plana na parte de trás do sulco em V

• V = valor de abertura

Nessa fórmula também foi adicionado um pequeno valor de segurança adicional (0,5 mm).

Resistência (R): Força máxima em kN/mm; manter dentro dos limites de segurança.

Ao dominar esses elementos da programação da ferramenta DELEM DA-52S — por meio da compreensão do gerenciamento de punções e matrizes — você pode melhorar a produtividade e a precisão em sua fábrica, obtendo resultados superiores a cada uso.

Perguntas Frequentes (FAQ)

Conclusão

Dominar a programação de ferramentas da DELEM DA-52S envolve várias etapas essenciais: compreender a interface, definir e gerenciar ferramentas com precisão, personalizar os parâmetros das ferramentas e atualizar e manter o sistema regularmente. Juntos, esses elementos permitem que os operadores otimizem o desempenho da máquina, garantindo processos de usinagem precisos e eficientes.

Para maximizar o potencial do seu DELEM DA-52S, É crucial seguir meticulosamente os passos descritos. A configuração correta e o aprendizado contínuo são fundamentais para aprimorar as capacidades da máquina. Caso tenha alguma dúvida ou precise de assistência adicional, não hesite em contatar nossa equipe. Além disso, para obter recursos e suporte mais aprofundados, explore nossa biblioteca de documentação e guias disponíveis em nosso site.
