Lorsque les opérateurs rencontrent des angles de pliage incohérents, la première chose que je vérifie généralement est si un Défaillance de la compensation d'angle de la presse plieuse Le problème survient lorsque la compensation d'angle se produit. Cette compensation est essentielle pour garantir la précision du pliage, notamment lors du traitement de pièces longues ou de tôles épaisses. En cas de défaillance du système, la machine risque de produire des angles différents sur une même pièce, ce qui engendre des problèmes de qualité et des pertes de production. Ce guide explique les causes les plus fréquentes de défaillance de la compensation d'angle des presses plieuses et présente les étapes de dépannage pratiques que j'utilise pour diagnostiquer et résoudre efficacement ce problème.

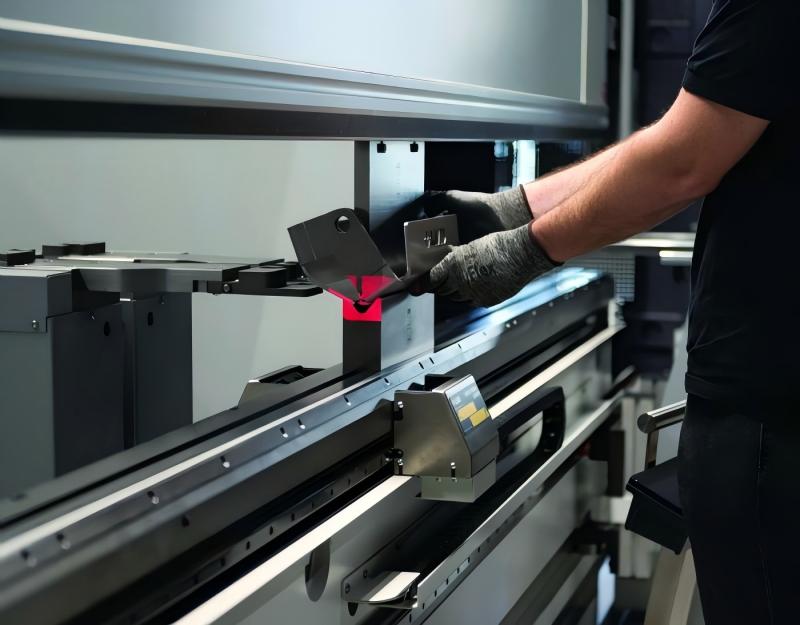

Comprendre comment Presse plieuse Travaux de compensation d'angle

Avant de résoudre le problème, je m'assure toujours que l'opérateur comprenne le fonctionnement du système. La compensation de l'angle de la presse plieuse, souvent appelée compensation du bombage, permet de contrer la déformation naturelle du bâti de la machine lors du pliage.

Pourquoi la compensation d'angle est-elle nécessaire dans les presses plieuses CNC ?

Lorsqu'une presse plieuse plie du métal, le centre du coulisseau et du bâti a tendance à se déformer légèrement sous l'effet de la pression. Sans compensation, l'angle de pliage au centre de la pièce sera différent de celui des bords. Le système de compensation d'angle corrige cette déformation afin de garantir un pliage uniforme.

Les presses plieuses CNC modernes peuvent utiliser :

• systèmes de couronnement mécanique
• systèmes de bombage hydrauliques
• Systèmes de compensation automatiques à commande numérique (CNC)

Si un composant quelconque de ces systèmes tombe en panne, Défaillance de la compensation d'angle de la presse plieuse Cela peut se produire, entraînant des angles de courbure incohérents.

Causes courantes de Presse plieuse Échec de la compensation d'angle

Pour résoudre les problèmes d'angle, j'examine généralement plusieurs sources communes.

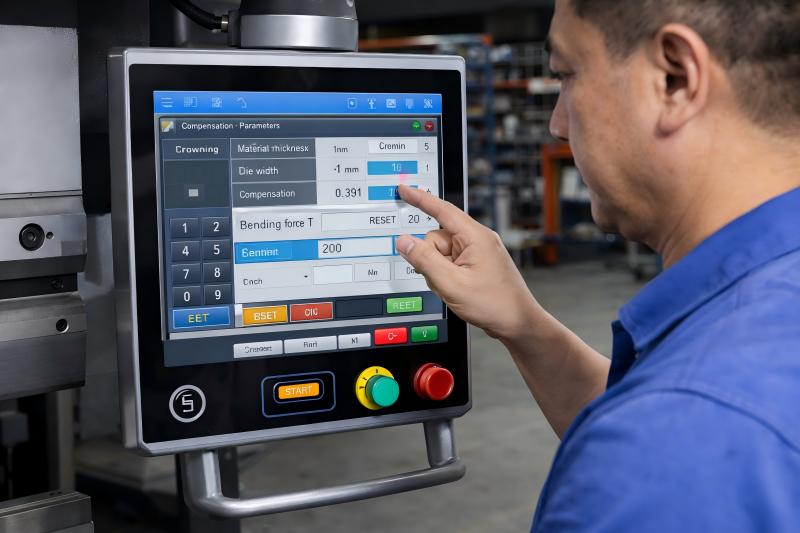

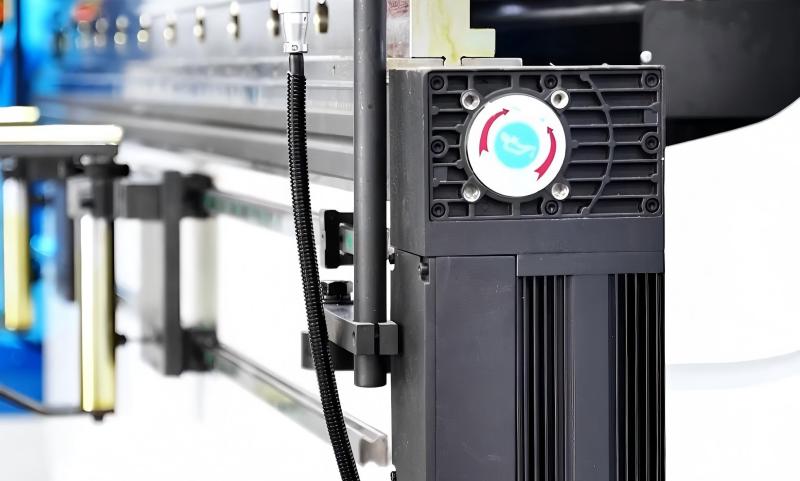

Paramètres de couronnement incorrects

L'une des causes les plus fréquentes est un paramétrage incorrect de la commande numérique. Si la valeur de bombage ne correspond pas à l'épaisseur du matériau, à l'ouverture de la matrice ou à la force de pliage, le système ne peut pas compenser correctement.

Pour résoudre ce problème, je procède généralement comme suit :

• Vérifiez le paramètre de bombage dans la commande numérique.
• Vérifiez l'épaisseur du matériau et la largeur de la matrice.
• Ajuster la valeur de compensation en fonction du tonnage de pliage

Des paramètres corrects permettent souvent de résoudre immédiatement les problèmes de compensation d'angle de la presse plieuse.

Dysfonctionnement du système de bombage hydraulique

Pour les presses plieuses équipées de systèmes de bombage hydrauliques, la pression hydraulique est primordiale. Un dysfonctionnement du système hydraulique entraîne un échec de la compensation.

Les symptômes typiques comprennent :

• Angles de pliage inégaux sur la pièce
• Réponse lente ou tardive en matière d'indemnisation
• fluctuation de la pression hydraulique

Je vérifie généralement les vannes hydrauliques, les capteurs de pression et le débit d'huile pour m'assurer que les vérins de bombage fonctionnent correctement.

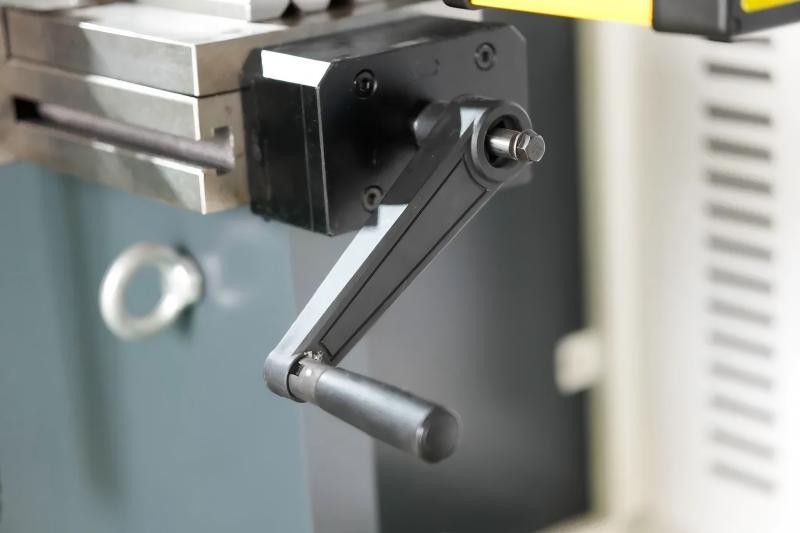

Usure du bloc de couronnement mécanique

Les systèmes de bombage mécanique utilisent des cales ou des blocs réglables sous la table inférieure. Avec le temps, ces composants peuvent s'user ou se désaligner.

Lorsque cela se produit, je vérifie :

• Alignement des blocs de coin
• État de lubrification
• précision du réglage mécanique

Le nettoyage et le recalibrage de l'unité de couronnement mécanique permettent souvent de rétablir une compensation correcte.

Dépannage étape par étape d'une panne de compensation d'angle de presse plieuse

Lors du diagnostic d'un problème en atelier, je suis généralement une approche structurée.

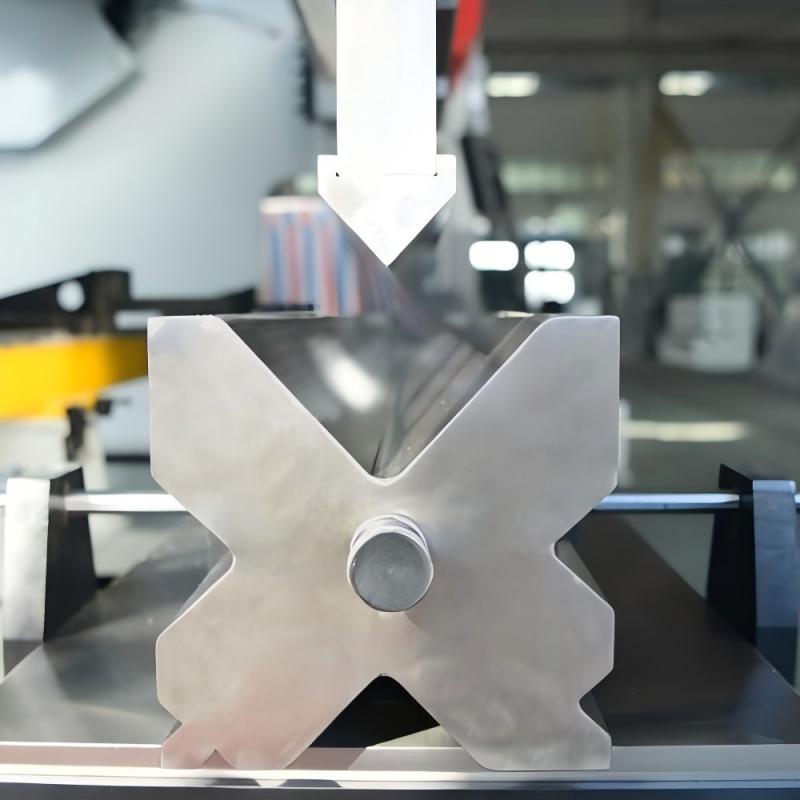

Étape 1 : Vérification de l’outillage et de la configuration de la pièce

Avant d'incriminer la machine, je vérifie d'abord que le réglage de l'outillage est correct.

Je vérifie les éléments suivants :

• Alignement des poinçons et des matrices
• Usure ou dommage des outils
• Ouverture de matrice correcte pour le matériau

Un outillage inadéquat peut simuler une défaillance de la compensation d'angle de la presse plieuse, même si le système de compensation fonctionne normalement.

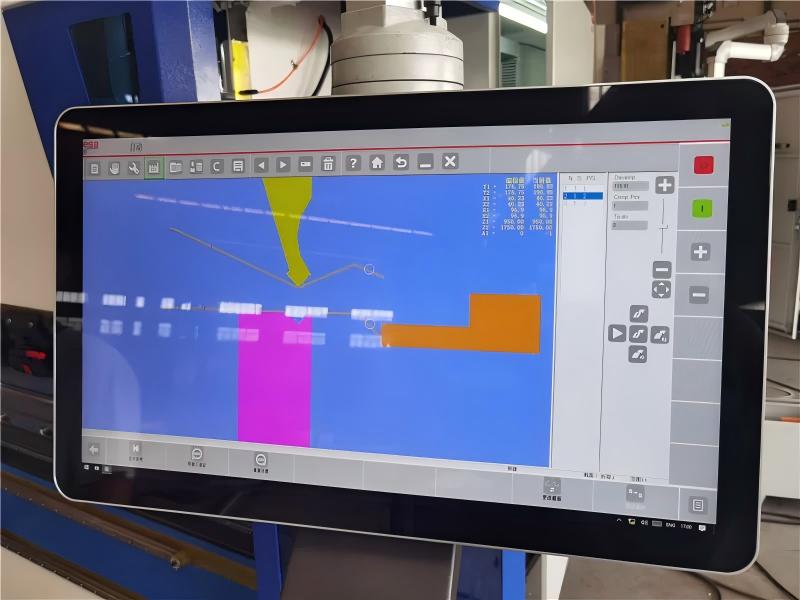

Étape 2 : Vérifier les paramètres de compensation du contrôleur CNC

Ensuite, je vérifie les paramètres du contrôleur CNC.

Les paramètres importants comprennent :

• valeur couronne
• calcul de la force de flexion
• Propriétés des matériaux
• Épaisseur de la feuille saisie

Des données d'entrée incorrectes peuvent entraîner des calculs de compensation inexacts.

Étape 3 : Inspection du système de compensation hydraulique ou mécanique

En fonction du modèle de presse plieuse, j'inspecte ensuite les éléments de compensation.

Pour les systèmes hydrauliques, je vérifie :

• stabilité de la pression d'huile
• vannes hydrauliques
• mouvement du cylindre de compensation

Pour les systèmes mécaniques, je vérifie :

• mouvement du bloc de coin
• Lubrification
• étalonnage mécanique

Ces inspections révèlent généralement la cause première de la défaillance de la compensation d'angle de la presse plieuse.

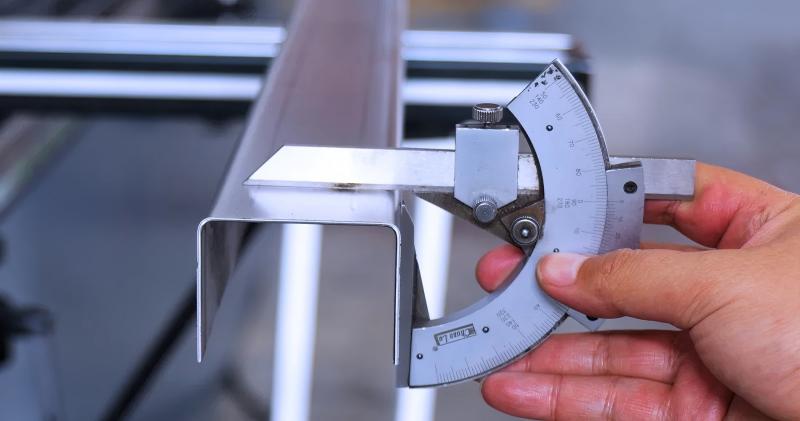

Étape 4 : Effectuer un test de pliage et de mesure d’angle

Après chaque réglage, je procède toujours à un essai de pliage.

À l'aide d'un rapporteur d'angle numérique, je mesure l'angle de flexion à :

• Le côté gauche de la pièce
• Le centre
• Le côté droit

Si les angles sont cohérents, le système de compensation fonctionne correctement.

Prévention des défaillances de la compensation d'angle de la presse plieuse

D'après mon expérience, la maintenance préventive réduit considérablement le risque de problèmes d'indemnisation.

Calibrage régulier du système de couronnement

Un étalonnage périodique garantit le bon fonctionnement du système de compensation. Je recommande de vérifier les paramètres de bombage après tout changement d'outillage important ou lors d'un changement de matériau.

Inspection de routine des composants hydrauliques

Pour les systèmes de bombage hydraulique, l'entretien courant comprend :

• Contrôle de la qualité de l'huile hydraulique
• Inspection de la stabilité de la pression
• Filtres de nettoyage

Ces mesures permettent d'éviter la dégradation des performances.

Entretien adéquat des outils

L'état de l'outillage influe directement sur la précision du pliage. Le maintien de la propreté et de l'alignement des poinçons et des matrices réduit les erreurs de compensation et améliore la régularité de la production.

FAQ

Conclusion

Un défaut de compensation d'angle sur une presse plieuse peut affecter considérablement la précision du pliage, l'efficacité de la production et la qualité des produits. En comprenant le fonctionnement du système de compensation et en suivant une procédure de dépannage systématique (vérification du réglage de l'outillage, des paramètres CNC et du matériel de compensation), je parviens généralement à identifier et à résoudre rapidement le problème.

Un entretien régulier et un étalonnage précis de la machine sont les meilleurs moyens de prévenir ce problème. Si vous rencontrez toujours des problèmes de précision de pliage ou si vous avez besoin d'assistance technique pour votre presse plieuse, je vous recommande de contacter notre équipe technique ou de consulter les guides d'entretien disponibles sur notre site web.
