Quando gli operatori incontrano angoli di piegatura incoerenti, la prima cosa che di solito controllo è se un Guasto alla compensazione dell'angolo della pressa piegatrice Il problema si sta verificando. La compensazione dell'angolo è fondamentale per mantenere la precisione di piegatura, soprattutto quando si lavorano pezzi lunghi o lamiere più spesse. Se il sistema non funziona correttamente, la macchina potrebbe produrre angoli diversi sullo stesso pezzo, con conseguenti problemi di qualità e sprechi di produzione. In questa guida, spiegherò le cause più comuni di guasto della compensazione dell'angolo della pressa piegatrice e illustrerò i passaggi pratici di risoluzione dei problemi che utilizzo per diagnosticare e risolvere il problema in modo efficiente.

Capire come Pressa piegatrice La compensazione angolare funziona

Prima di risolvere il problema, mi assicuro sempre che l'operatore comprenda il funzionamento del sistema. La compensazione dell'angolo della pressa piegatrice, spesso chiamata compensazione della bombatura, aiuta a contrastare la naturale flessione del telaio della macchina durante la piegatura.

Perché la compensazione dell'angolo è necessaria nelle presse piegatrici CNC

Quando una pressa piegatrice piega il metallo, il centro del pistone e del piano di lavoro tende a flettersi leggermente a causa della pressione. Senza compensazione, l'angolo di piegatura al centro del pezzo sarà diverso da quello ai bordi. Il sistema di compensazione dell'angolo corregge questa flessione per mantenere una piegatura uniforme.

Le moderne presse piegatrici a controllo numerico possono utilizzare:

• Sistemi di bombatura meccanica
• Sistemi idraulici di bombatura
• Sistemi di compensazione automatici controllati da CNC

Se un qualsiasi componente di questi sistemi si guasta, Guasto alla compensazione dell'angolo della pressa piegatrice possono verificarsi, con conseguenti angoli di piegatura incoerenti.

Cause comuni di Pressa piegatrice Mancato rilevamento dell'angolo di compensazione

Quando si risolvono problemi di angolazione, in genere esamino diverse cause comuni.

Impostazioni errate dei parametri di coronamento

Una delle cause più frequenti è l'impostazione errata dei parametri nel controllore CNC. Se il valore di bombatura non corrisponde allo spessore del materiale, all'apertura dello stampo o alla forza di piegatura, il sistema non è in grado di compensare correttamente.

Per risolvere questo problema, di solito:

• Verificare il parametro di bombatura nel controller CNC.
• Verificare lo spessore del materiale e la larghezza dello stampo inseriti.
• Regolare il valore di compensazione in base al tonnellaggio di flessione.

Spesso, la correzione dei parametri risolve immediatamente il problema di compensazione dell'angolo della pressa piegatrice.

Malfunzionamento del sistema idraulico di bombatura

Nelle presse piegatrici dotate di sistemi di bombatura idraulica, la pressione idraulica riveste un ruolo fondamentale. Se il sistema idraulico non funziona correttamente, la compensazione non sarà efficace.

I sintomi tipici includono:

• Angoli di piegatura irregolari sul pezzo in lavorazione
• Risposta di compensazione lenta o ritardata
• fluttuazione della pressione idraulica

Di solito controllo le valvole idrauliche, i sensori di pressione e il flusso dell'olio per assicurarmi che i cilindri di bombatura funzionino correttamente.

Paraurti meccanico per coronamento

I sistemi di bombatura meccanica utilizzano cunei o blocchi regolabili posizionati sotto il piano inferiore. Nel tempo, questi componenti possono usurarsi o perdere l'allineamento.

Quando ciò accade, verifico:

• Allineamento del blocco a cuneo
• Condizione di lubrificazione
• Precisione della regolazione meccanica

La pulizia e la ricalibrazione dell'unità di bombatura meccanica spesso ripristinano la corretta compensazione.

Risoluzione dei problemi passo passo per il malfunzionamento della compensazione dell'angolo della pressa piegatrice

Quando diagnostico un problema in un workshop, in genere seguo un approccio strutturato.

Fase 1: Verifica dell'attrezzatura e della configurazione del pezzo

Prima di dare la colpa alla macchina, verifico innanzitutto che la configurazione degli utensili sia corretta.

Verifico quanto segue:

• Allineamento punzone e matrice
• Usura o danneggiamento dell'utensile
• Apertura corretta dello stampo per il materiale

L'utilizzo di utensili non idonei può simulare un guasto al sistema di compensazione dell'angolo della pressa piegatrice, anche se il sistema di compensazione funziona normalmente.

Passaggio 2: Verificare le impostazioni di compensazione del controller CNC

In seguito, esamino le impostazioni del controller CNC.

Tra i parametri importanti figurano:

• Valore di coronamento
• calcolo della forza di flessione
• Proprietà dei materiali
• input dello spessore della lamiera

L'inserimento di dati errati può portare a calcoli di compensazione imprecisi.

Fase 3: Ispezionare il sistema di compensazione idraulico o meccanico

A seconda del modello della pressa piegatrice, ispeziono quindi i dispositivi di compensazione.

Per i sistemi idraulici verifico:

• Stabilità della pressione dell'olio
• valvole idrauliche
• Movimento del cilindro di compensazione

Per i sistemi meccanici verifico:

• Movimento a cuneo
• Lubrificazione
• Calibrazione meccanica

Queste ispezioni solitamente rivelano la causa principale del malfunzionamento del sistema di compensazione dell'angolo della pressa piegatrice.

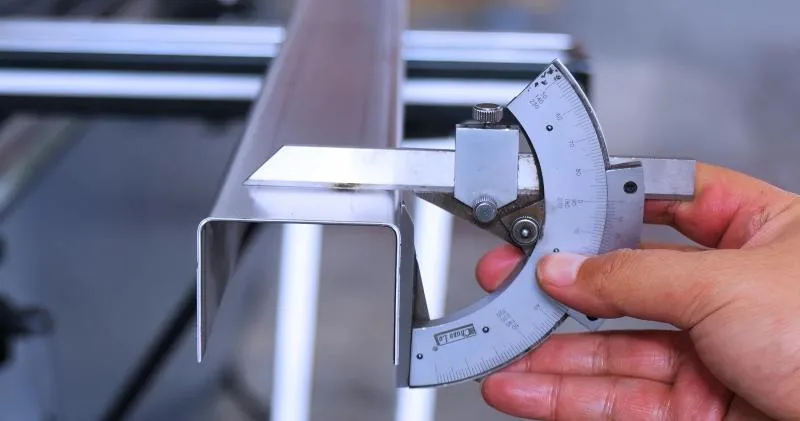

Fase 4: Eseguire una prova di piegatura e misurazione dell'angolo

Dopo le regolazioni, eseguo sempre una prova di piegatura.

Utilizzando un goniometro digitale, misuro l'angolo di piegatura a:

• Il lato sinistro del pezzo
• Il problema
• Il lato destro

Se gli angoli sono coerenti, il sistema di compensazione funziona correttamente.

Prevenire il guasto della compensazione dell'angolo della pressa piegatrice

In base alla mia esperienza, la manutenzione preventiva riduce significativamente il rischio di problemi legati agli indennizzi.

Calibrazione periodica del sistema di bombatura

La calibrazione periodica garantisce il corretto funzionamento del sistema di compensazione. Si consiglia di verificare i parametri di bombatura dopo importanti modifiche agli utensili o in caso di cambio di materiale.

Ispezione di routine dei componenti idraulici

Per i sistemi di bombatura idraulica, la manutenzione ordinaria comprende:

• Controllo della qualità dell'olio idraulico
• Ispezione della stabilità della pressione
• Filtri di pulizia

Questi passaggi prevengono il degrado delle prestazioni.

Manutenzione adeguata degli utensili

Le condizioni degli utensili influiscono direttamente sulla precisione della piegatura. Mantenere punzoni e matrici puliti e allineati riduce gli errori di compensazione e migliora la costanza della produzione.

Domande frequenti

Conclusione

Un malfunzionamento del sistema di compensazione dell'angolo della pressa piegatrice può influire significativamente sulla precisione di piegatura, sull'efficienza produttiva e sulla qualità del prodotto. Comprendendo il funzionamento del sistema di compensazione e seguendo una procedura sistematica di risoluzione dei problemi (verificando la configurazione degli utensili, i parametri CNC e i componenti di compensazione), di solito riesco a identificare e risolvere il problema rapidamente.

Una manutenzione regolare e una corretta calibrazione della macchina sono i modi migliori per prevenire questo problema. Se continui a riscontrare problemi di precisione nella piegatura o hai bisogno di assistenza specializzata per il tuo sistema di pressa piegatrice, ti consiglio di contattare il nostro team tecnico o di consultare le guide di manutenzione disponibili sul nostro sito web.
