Jakie są główne cechy działania urządzenia DELEM DA-53T?
Jeśli interesują Cię kluczowe funkcje prasy krawędziowej DELEM DA-53T, to jesteś we właściwym miejscu. W tym artykule przedstawię główne aspekty tego zaawansowanego systemu sterowania, zaprojektowanego w celu zwiększenia precyzji i wydajności procesów obróbki metali. Niezależnie od tego, czy jesteś doświadczonym profesjonalistą, czy nowicjuszem w branży, zrozumienie możliwości maszyny DELEM DA-53T Operation zapewni Ci wiedzę niezbędną do optymalizacji produkcji. Przyjrzyjmy się bliżej temu, co wyróżnia ten system sterowania w nowoczesnych zastosowaniach pras krawędziowych.
Przyjazny dla użytkownika interfejs i nawigacja

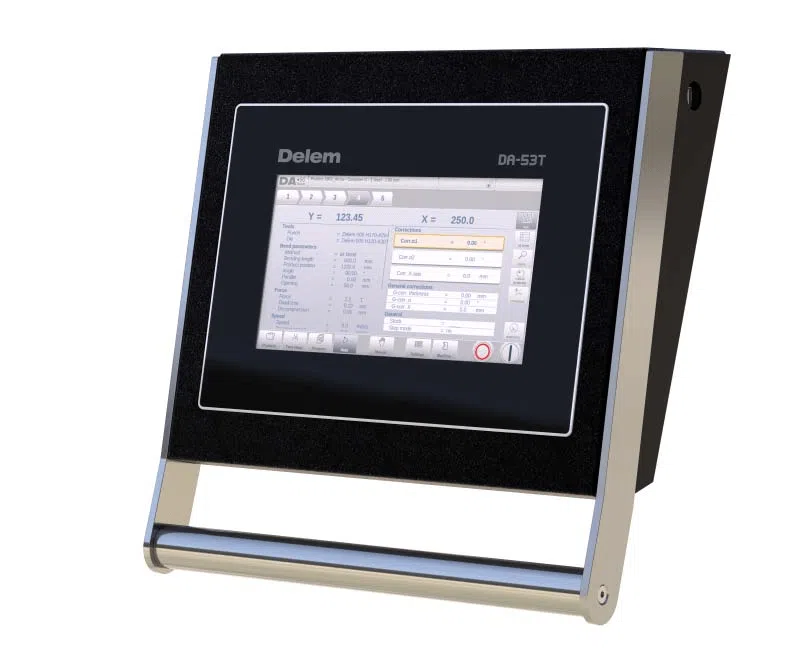

Wyświetlacz dotykowy
W urządzeniu DELEM DA-53T zastosowano wysokiej jakości ekran dotykowy, który ułatwia nawigację i usprawnia interakcję operatora z maszyną. Interfejs został zaprojektowany z myślą o przejrzystości, umożliwiając operatorom łatwe zarządzanie zadaniami i ich wykonywanie.
Dokładny wygląd Twojego kontrolki może być inny.
Elementy sterujące z przodu
Przycisk Start i Stop zintegrowany z interfejsem użytkownika ekranu dotykowego:
Przycisk Stop + przycisk Start
Złącza USB
Po prawej stronie panelu sterowania dostępny jest port USB umożliwiający podłączenie urządzeń zewnętrznych, np. pamięci USB, zewnętrznej klawiatury lub myszy.
Tryby pracy i programowania

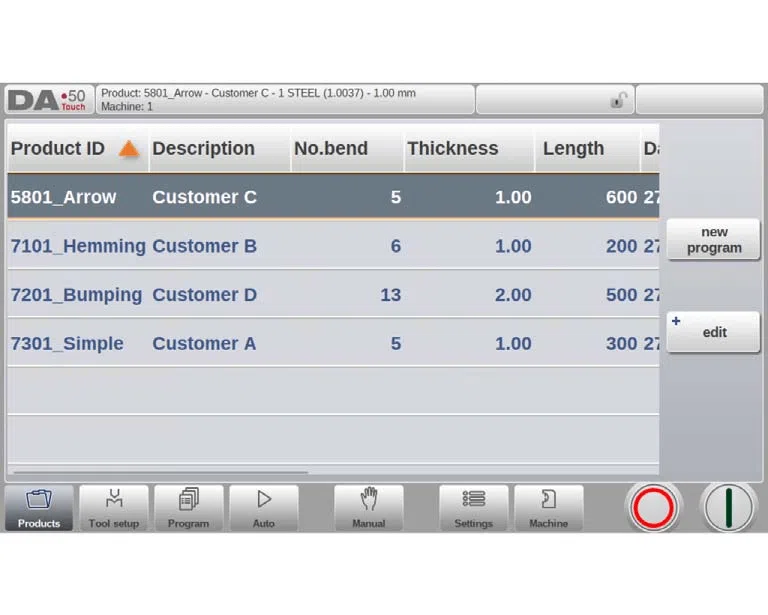

Główny ekran sterowania wygląda następująco:
W zależności od aktywnego przycisku nawigacyjnego, ekran będzie się różnić. Powyższy ekran główny pojawi się z aktywną funkcją „Produkty”. Wystarczy dotknąć różnych trybów, aby wybrać konkretny tryb.
Struktura głównego ekranu jest następująca:
Panel tytułowy
U góry zawsze wyświetlany jest panel tytułowy. W tym obszarze znajdują się informacje o logo, załadowanym produkcie oraz (po aktywacji) wiersz serwisowy. Znajdują się tu również wskaźniki maszyny.
Panel informacyjny

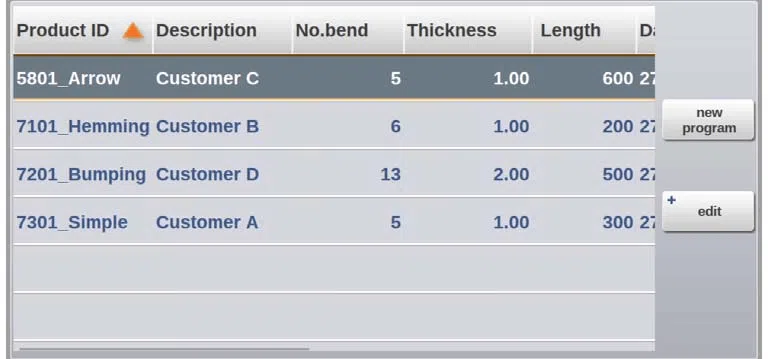

Na panelu informacyjnym wyświetlane są i można znaleźć wszystkie funkcje i wizualizacje związane z wybranym trybem.
Panel poleceń
Panel poleceń jest częścią panelu informacyjnego i to właśnie w tym miejscu można znaleźć elementy sterujące związane z panelem informacyjnym.
Panel nawigacyjny
Panel nawigacji to obszar, w którym znajdują się wszystkie główne tryby. Ten obszar jest zawsze widoczny. Elementy sterujące, duże przyciski z ikonami, umożliwiają bezpośrednie przełączanie się między trybami.
Tryby nawigacji:
Aby utworzyć nowy program i wybrać program z biblioteki produktów.
Aby skonfigurować maszynę i zmodyfikować istniejące ustawienia narzędzi.
Tworzenie nowego programu CNC lub edycja istniejącego programu CNC metodą numeryczną.
Rozpoczęcie produkcji wybranego programu.
Zaprogramowanie wszystkich ustawień dla wykonania pojedynczego gięcia, nie związanych z żadnym programem.

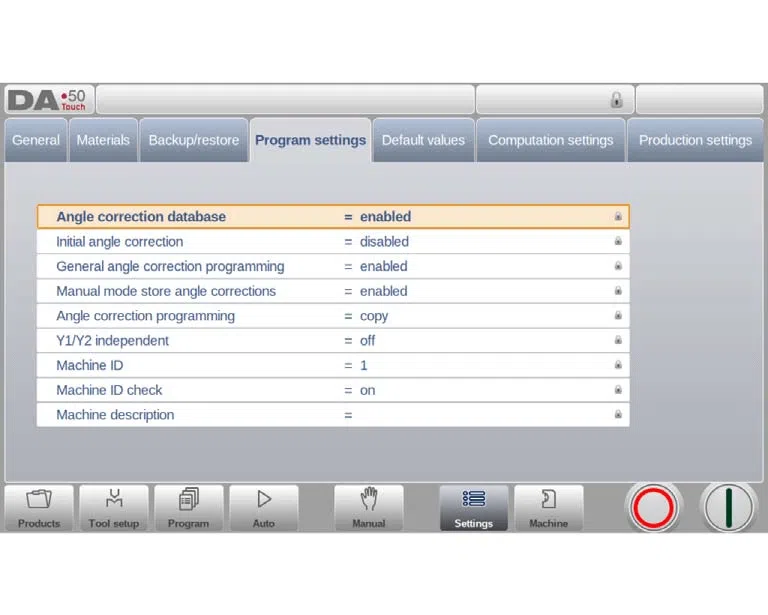

Ustawienia i preferencje użytkownika dotyczące programowania nowych programów. Wymagane właściwości materiałów można również zaprogramować w bibliotece materiałów.
Ustawienia użytkownika i preferencje dotyczące maszyny, biblioteka narzędzi (w tym edytor narzędzi), tworzenie kopii zapasowych/przywracanie danych, informacje o wersji oprogramowania itp.
Rozpoczęcie pracy
Aby utworzyć precyzyjny program gięcia przy użyciu DELEM DA-53T Aby wykonać operację, wykonaj następujące proste kroki:
- Zainicjuj nowy program: Przejdź do trybu Produkty i wybierz Nowy program, aby rozpocząć.
- Ustaw podstawowe właściwości: Wprowadź podstawowe dane programu i potwierdź, naciskając Akceptuj.
- Konfiguracja narzędzia: System automatycznie przejdzie do konfiguracji narzędzi. W tym miejscu wybierz lub zmodyfikuj narzędzia według potrzeb, a następnie przejdź do menu Program.
- Parametry gięcia programu: W menu Program określ parametry początkowego gięcia. Użyj funkcji Dodaj gięcie, aby dodać dodatkowe gięcia w razie potrzeby.
- Rozpocznij produkcję: Dotknij opcji Auto i naciśnij przycisk Start, aby rozpocząć produkcję zaprogramowanego produktu.
Czynności te ułatwiają obsługę urządzenia DELEM DA-53T, umożliwiając niezależną regulację parametrów każdego gięcia i wydajną produkcję.
Modyfikowanie programu
Waga DELEM DA-53T wyposażona jest w wszechstronne menu Program umożliwiające dostęp do programowania numerycznego i aktualnych wartości produktu.
Za pomocą tego menu użytkownicy mogą efektywnie modyfikować istniejące programy. Oferuje ono również możliwość wyboru niezależnych kroków gięcia, a także monitorowania i dostosowywania zaprogramowanych wartości w razie potrzeby.
Pozycje osi są obliczane dynamicznie na podstawie konkretnej konfiguracji maszyny, co gwarantuje precyzyjną i efektywną pracę.
Menu automatyczne i menu ręczne, tryby produkcji
Program produkcyjny można wykonać w trybie automatycznym. W trybie automatycznym można wykonać cały program, gięcie po gięciu. W trybie automatycznym można wybrać tryb krokowy, aby każde gięcie było uruchamiane osobno.
Tryb ręczny sterowania to niezależny tryb produkcyjny. W tym trybie można zaprogramować i wykonać jedno gięcie. Zazwyczaj służy on do testowania działania systemu gięcia.
Kopia zapasowa danych, pamięć zewnętrzna
Pliki produktów i narzędzi można przechowywać zewnętrznie. Pliki te można zapisać na pamięci USB. Ułatwia to tworzenie kopii zapasowych ważnych danych i umożliwia wymianę plików między systemami sterowania Delem.
Pomoce programistyczne

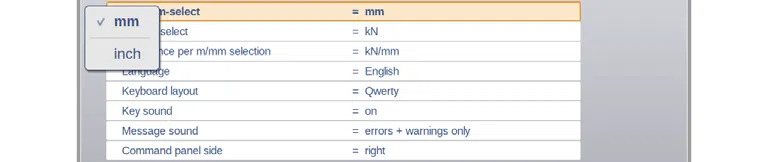

Funkcjonalność listy rozwijanej
Obsługa DELEM DA-53T pozwala na łatwe zarządzanie parametrami. Niektóre parametry mają stały zestaw wartości. Wystarczy dotknąć wiersza parametru, aby wyświetlić opcje i wybrać żądaną wartość.
Aby anulować i zamknąć pole listy bez zmiany parametru, wystarczy dotknąć poza polem. Zapewnia to płynne zmiany w działaniu urządzenia DELEM DA-53T.
Funkcjonalność powiększania parametrów

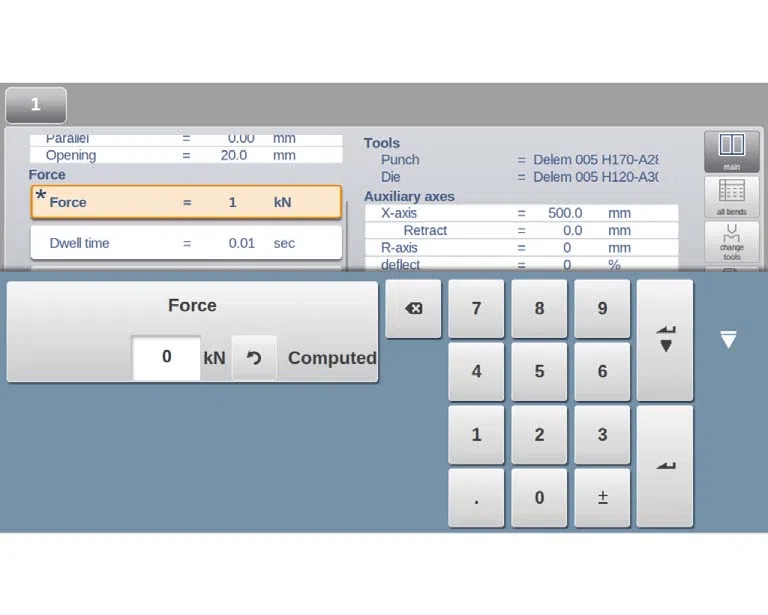

Funkcja powiększania parametrów jest integralną częścią działania urządzenia DELEM DA-53T, umożliwiając lepsze skupienie się na regulacji parametrów. Po wybraniu parametru, takiego jak siła w trybie programu, powiązane linie zostaną powiększone, co umożliwi dokładniejsze dostrojenie. To powiększenie kluczowych parametrów pozwala operatorom skupić się na szczegółach, które są dla nich najważniejsze.
Po wybraniu innego parametru poprzedni zostanie zminimalizowany i powróci do widoku standardowego, a nowo wybrany parametr stanie się punktem skupienia.
Nawigacja

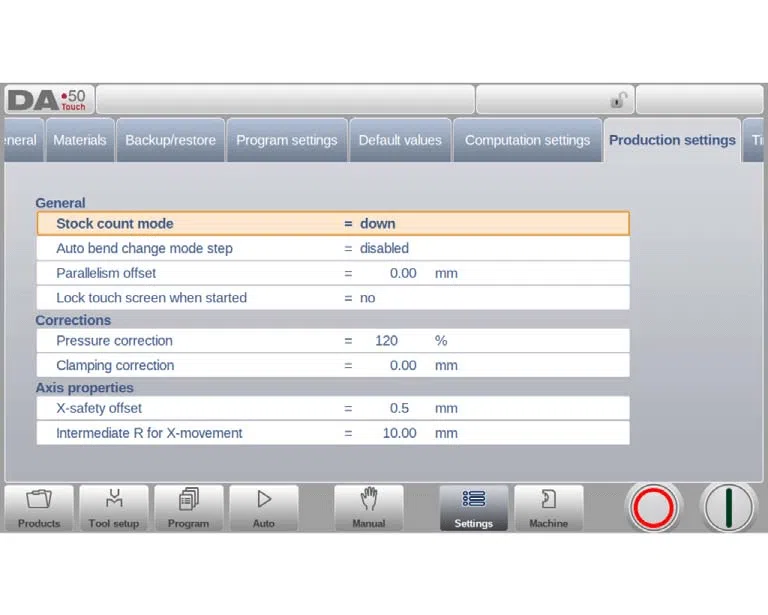

W niektórych trybach ekrany programu są podzielone na zakładki.
Karty można łatwo wybierać, dotykając ich. Jeśli karta nie jest całkowicie widoczna lub nie jest w ogóle widoczna, wystarczy przeciągnąć wiersz kart w poziomie, aby „wyciągnąć” żądaną kartę i ją zaznaczyć.
Wprowadzanie i edycja tekstu
Kursorem można wprowadzić konkretną wartość lub tekst w istniejącym polu. Wystarczy dotknąć żądanego miejsca. Pojawi się kursor, a dane zostaną dodane.
Wpisywanie znaków alfanumerycznych a znaków specjalnych
Użycie znaków alfanumerycznych i specjalnych

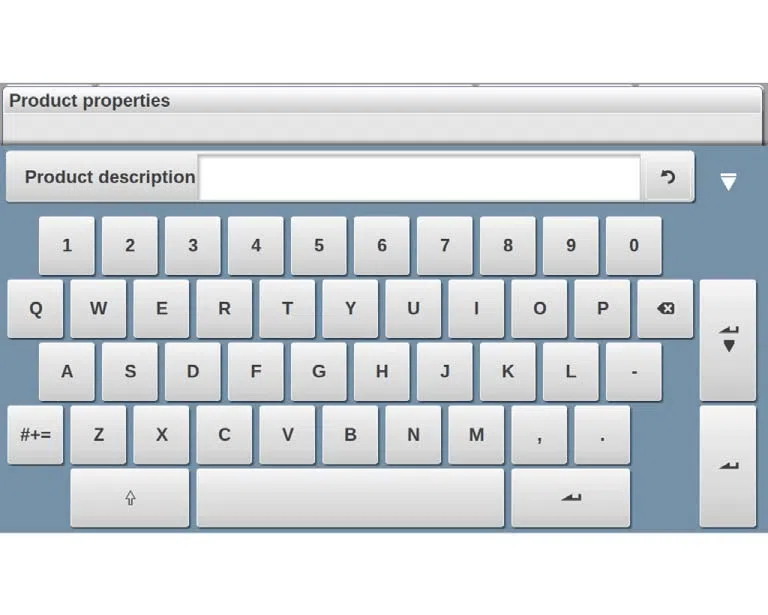

DELEM DA-53T posiada wszechstronną klawiaturę ekranową, która obsługuje zarówno litery, jak i znaki specjalne. Pola numeryczne automatycznie wykluczają opcje nienumeryczne, natomiast pełny dostęp do klawiatury jest możliwy do wprowadzania danych alfanumerycznych.
Dostęp do znaków specjalnych
Łatwe wprowadzanie znaków takich jak ?, % i - za pomocą specjalnego przycisku znaków znajdującego się w lewym dolnym rogu klawiatury, co ułatwia korzystanie z urządzenia DELEM DA-53T.
Rozszerzona obsługa zestawu znaków

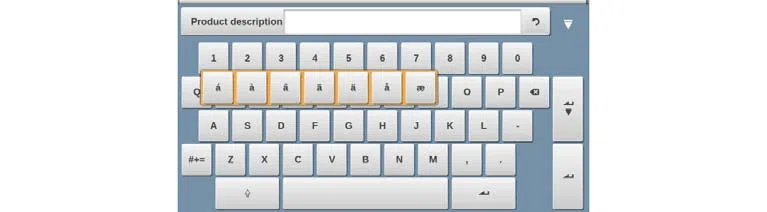

W przypadku znaków akcentowanych (np. á, à, â) przytrzymaj literę bazową. Ta funkcja gwarantuje, że DELEM DA-53T Operation spełnia zróżnicowane wymagania dotyczące wprowadzania danych.
Centrum wiadomości
Urządzenie DELEM DA-53T Operation charakteryzuje się intuicyjnym systemem zarządzania komunikatami, który usprawnia komunikację między sterownikiem PLC, systemami bezpieczeństwa i sekwencerem.
Wyświetlanie i zarządzanie wiadomościami
Wiadomości wysłane do „Centrum wiadomości” są sygnalizowane ikoną w górnym rzędzie, obok symboli takich jak kłódka. Możesz dotknąć tej ikony, aby tymczasowo usunąć wiadomości w celu nieprzerwanego programowania, a następnie dotknąć ją ponownie, aby je wyświetlić.
Powiadomienia o nowych wiadomościach
Gdy w tle pojawią się nowe wiadomości, ikona Centrum wiadomości wyświetli wskaźnik, dzięki czemu będziesz natychmiast powiadamiany o wszelkich aktualizacjach lub alertach.
Funkcja blokady klawiatury
W urządzeniu DELEM DA-53T zastosowano funkcję blokady klawiatury, która zabezpiecza produkty i programy przed nieautoryzowanymi zmianami.
Poziomy blokowania sterowania
- Blokada programu: Umożliwia wyłącznie wybór i wykonanie produktu w trybie automatycznym, ograniczając modyfikacje programu.
- Blokada maszyny: Całkowicie blokuje maszynę, uniemożliwiając korzystanie ze sterowania.
Aktywowanie i dezaktywowanie zamków

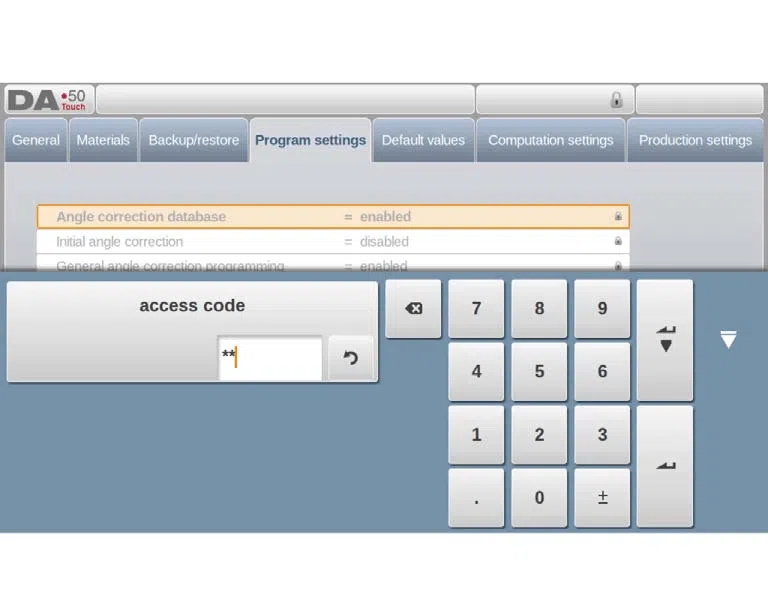

Aby aktywować blokadę, dotknij symbolu kłódki na ekranie. Wprowadzenie określonego kodu spowoduje włączenie szarej blokady programu lub czerwonej blokady maszyny. Symbole kłódki obok parametrów wskazują aktywne ograniczenia. Odblokuj, dotykając symbolu kłódki i wprowadzając odpowiedni kod; wskaźniki blokady znikną.
Dostosowywanie kodów
Kody można personalizować w razie potrzeby. Instrukcja instalacji zawiera instrukcje dotyczące zarządzania kodami, dając użytkownikom kontrolę nad ustawieniami zabezpieczeń systemu.
Pozycjonowanie ręczne

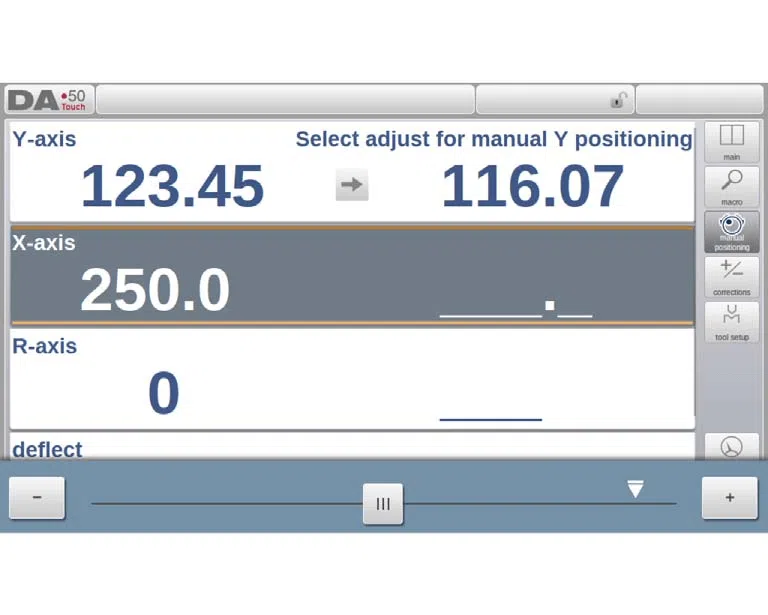

System operacyjny DELEM DA-53T oferuje przyjazny dla użytkownika interfejs do pozycjonowania osi zarówno w trybie ręcznym, jak i automatycznym. Suwak u dołu ekranu umożliwia sterowanie prędkością ruchu osi, a oś zatrzymuje się po zwolnieniu suwaka. Przyciski na końcach suwaka umożliwiają precyzyjną regulację położenia. Sygnał dźwiękowy zapewnia informację zwrotną podczas ruchu osi, zwiększając świadomość operacyjną.
Zgodność oprogramowania
System operacyjny DELEM DA-53T został zaprojektowany z myślą o kompatybilności z różnymi rozwiązaniami programowymi, co zapewnia lepszą kontrolę i elastyczność. Ta kompatybilność maksymalizuje wydajność systemu i potencjał personalizacji.

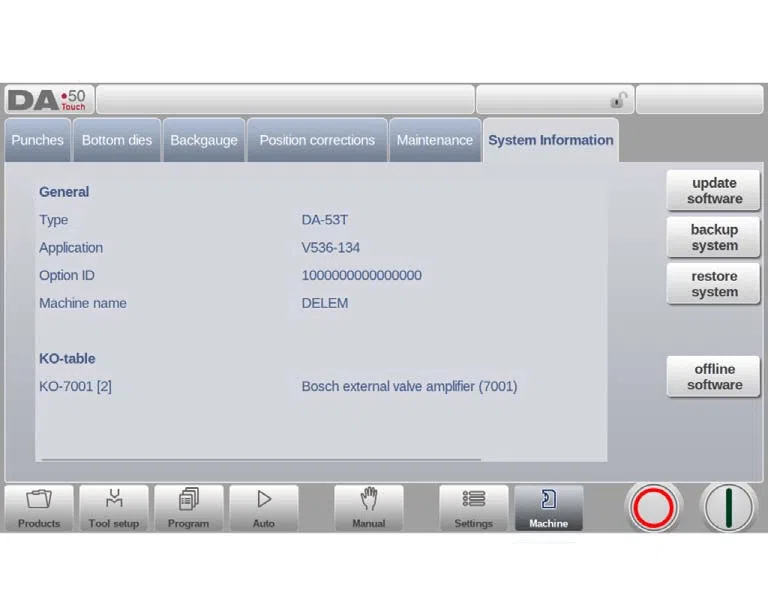

Wersja oprogramowania zainstalowanego w urządzeniu jest wyświetlana na karcie Informacje o systemie w menu Urządzenie.
Przykład numeru wersji:
- Wersja 1.2.3
- V oznacza wersję
- Wersja 1.xx to główny numer wersji
- V x.2.x to numer wersji pomocniczej
- V xx3 to numer wersji aktualizacji
Numer wersji głównej wzrasta wraz z nowymi, głównymi funkcjami, które mogą modyfikować normalne działanie. Numer wersji pobocznej wzrasta wraz z funkcjami i ulepszeniami, które utrzymują istniejące funkcje. Numer wersji aktualizacji jest używany do wprowadzania poprawek w bieżącej wersji oprogramowania.
Często zadawane pytania (FAQ)
Jak efektywnie poruszać się po interfejsie operacyjnym urządzenia DELEM DA-53T?
Interfejs użytkownika DELEM DA-53T został zaprojektowany z myślą o intuicyjnej obsłudze. Panel nawigacyjny, zawsze widoczny na ekranie głównym, umożliwia łatwe przełączanie między trybami za pomocą dużych przycisków z ikonami. Zapoznaj się z panelami tytułowymi, informacyjnymi i sterującymi, ponieważ zapewniają one niezbędną kontrolę stanu maszyny i jej działania.
Jak mogę mieć pewność, że mój system operacyjny DELEM DA-53T pozostanie w optymalnym stanie?
Regularna konserwacja jest kluczowa. Regularnie sprawdzaj wskaźniki maszyny i przeprowadzaj inspekcje trasowania zgodnie z zaleceniami. Korzystaj z funkcji tworzenia kopii zapasowych/przywracania danych i aktualizuj oprogramowanie, ponieważ program DELEM DA-53T Operation wyświetla pomocne wskazówki w górnym panelu tytułowym, gdy jest to konieczne.
Wniosek
Podsumowując, DELEM DA-53T Operation został zaprojektowany z przyjaznymi dla użytkownika interfejsami, zaawansowanymi funkcjami umożliwiającymi precyzyjne programowanie oraz elastycznymi ustawieniami, które dopasowują się do zróżnicowanych potrzeb produkcyjnych. Jego najważniejsze cechy to przejrzysty ekran główny, intuicyjna nawigacja oraz konfigurowalne ustawienia, dostosowane do preferencji zarówno maszyny, jak i użytkownika. Dzięki temu operatorzy mogą efektywnie zarządzać i wykonywać zadania związane z obróbką metali z precyzją i łatwością.
Aby w pełni wykorzystać potencjał systemu operacyjnego DELEM DA-53T, ważne jest zapoznanie się z jego funkcjami i zrozumienie, jak przyczyniają się one do poprawy wydajności i produktywności. W razie pytań lub potrzeby dalszej pomocy prosimy o kontakt z naszym zespołem. Dodatkowo, na naszej stronie internetowej znajduje się bardziej szczegółowa dokumentacja i zasoby, które pomogą Ci lepiej zrozumieć i doskonalić obsługę systemu operacyjnego DELEM DA-53T.
