Выход из строя электромагнитного клапана листогибочного пресса — одна из наиболее распространенных причин ненормальной работы пресса, замедленной реакции или невозможности завершения цикла гибки. Из моего опыта работы в мастерской, эти симптомы часто указывают на проблему в гидравлической системе управления. Чтобы быстро диагностировать эту проблему, ключевым моментом является систематический процесс проверки, включающий анализ электрических сигналов, реакции клапана и поведения потока гидравлического масла. В этом руководстве я поделюсь практическими шагами диагностики, основанными на реальных условиях эксплуатации, чтобы помочь определить, действительно ли электромагнитный клапан является источником проблемы, и предотвратить ненужные простои оборудования.

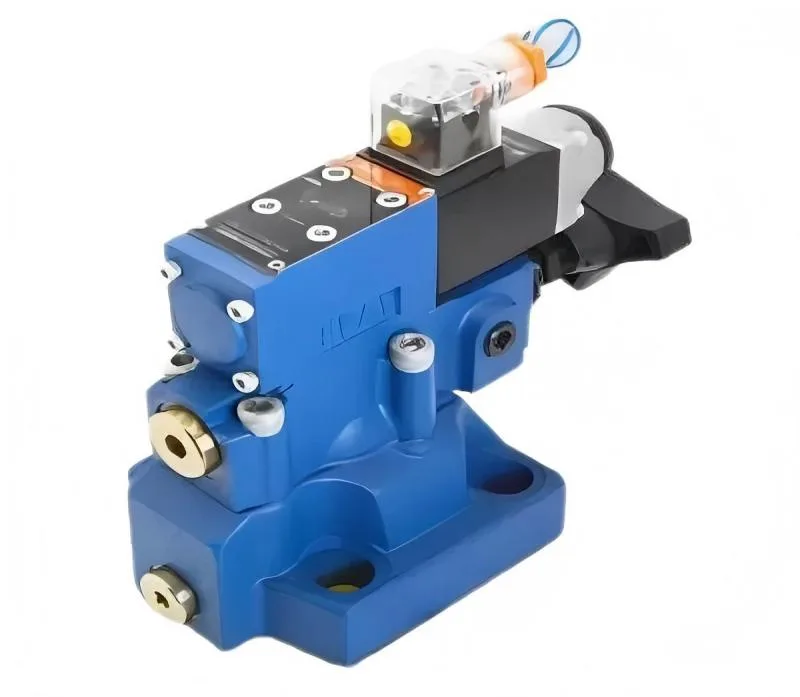

Понимание роли электромагнитных клапанов в Листогибочный пресс Гидравлическая система

Прежде чем диагностировать проблемы, я всегда убеждаюсь, что операторы понимают, для чего на самом деле нужен электромагнитный клапан в листогибочном прессе.

Электромагнитные клапаны управляют направлением и временем потока гидравлического масла внутри гидравлической системы. Когда контроллер ЧПУ посылает электрический сигнал, катушка электромагнитного клапана активируется и перемещает золотник клапана, позволяя гидравлическому маслу перемещаться по нужному каналу.

В типичной гидравлической системе листогибочного пресса с ЧПУ электромагнитные клапаны отвечают за:

• управление движением тарана
• Снижение давления при сгибании
• Переключение между быстрым подходом и рабочим темпом
• Возвращение поршня в исходное положение после сгибания

При выходе из строя электромагнитного клапана гидравлическая система не сможет корректно реагировать, что приведет к ошибкам в работе оборудования или его ненормальному перемещению.

Общие симптомы неисправности электромагнитного клапана тормозной системы.

При диагностике гидравлических неисправностей я всегда начинаю с наблюдения за работой оборудования. Несколько симптомов явно указывают на возможную неисправность электромагнитного клапана.

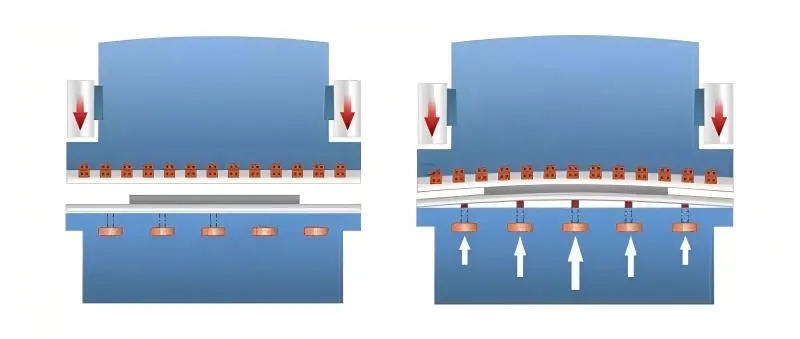

Нажатие на тормозной цилиндр не происходит.

Один из распространенных симптомов проявляется, когда машина запускается, но поршень совсем не двигается. Во многих случаях не работает электромагнитный клапан, отвечающий за управление направлением движения.

Возможные причины включают:

• Сгоревшая катушка соленоида
• Неисправность электропроводки
• Золотник клапана заклинило из-за загрязнения.

Проверка звука срабатывания клапана и электрического сигнала обычно быстро выявляет проблему.

Медленное или нерегулярное движение тарана

Еще один распространенный признак проявляется, когда поршень движется медленно или с задержкой во время цикла изгиба.

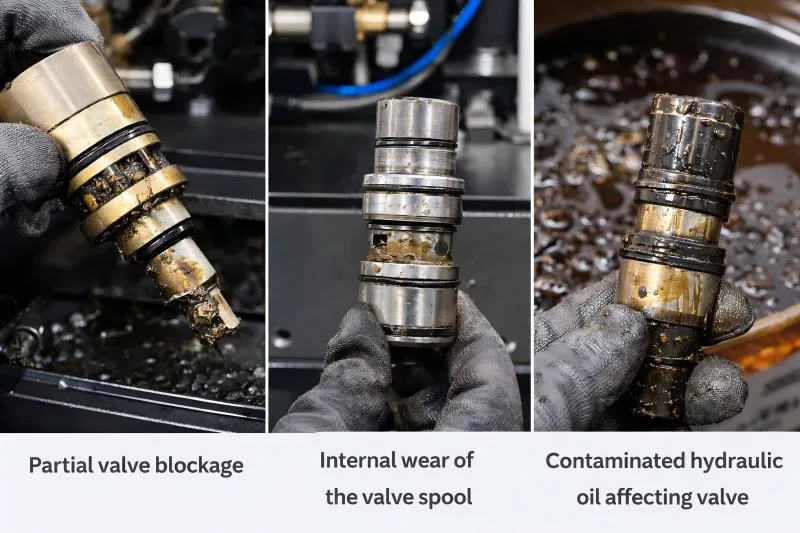

Это может указывать на следующее:

• Частичная закупорка клапана
• Внутренний износ золотника клапана
• Загрязненное гидравлическое масло влияет на работу клапана.

В таких ситуациях следует проверить чистоту масла и время отклика клапанов.

Нестабильность давления в гидравлической системе

Колебания давления во время изгиба также могут быть связаны с неисправностью электромагнитного клапана. Если клапан не может полностью переключать положение, поток масла становится нестабильным, что приводит к непостоянной силе изгиба.

Это часто приводит к следующим результатам:

• Неравномерные углы изгиба
• Нестабильные показания давления
• Нестабильная скорость оперативной памяти

Пошаговый метод диагностики неисправности электромагнитного клапана листогибочного пресса

При устранении неисправностей в гидравлической системе я использую систематический процесс проверки для определения точной причины.

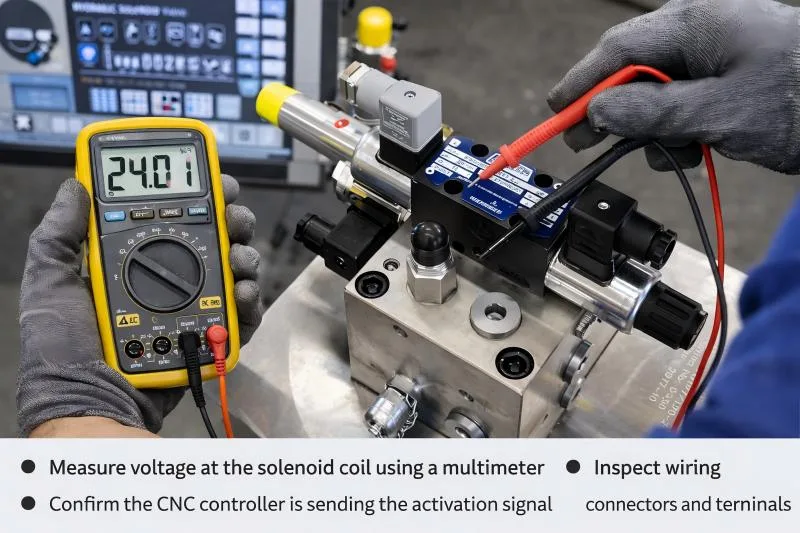

Шаг 1: Проверьте электрические сигналы, поступающие на катушку соленоида.

Первый шаг в Как диагностировать неисправность электромагнитного клапана листогибочного торпедного аппарата? проверяется, получает ли клапан электрический сигнал.

Обычно я проверяю следующее:

• Измерьте напряжение на катушке соленоида с помощью мультиметра.
• Убедитесь, что контроллер ЧПУ отправляет сигнал активации.
• Проверьте разъемы и клеммы электропроводки.

Если напряжение присутствует, но клапан не реагирует, возможно, повреждена катушка.

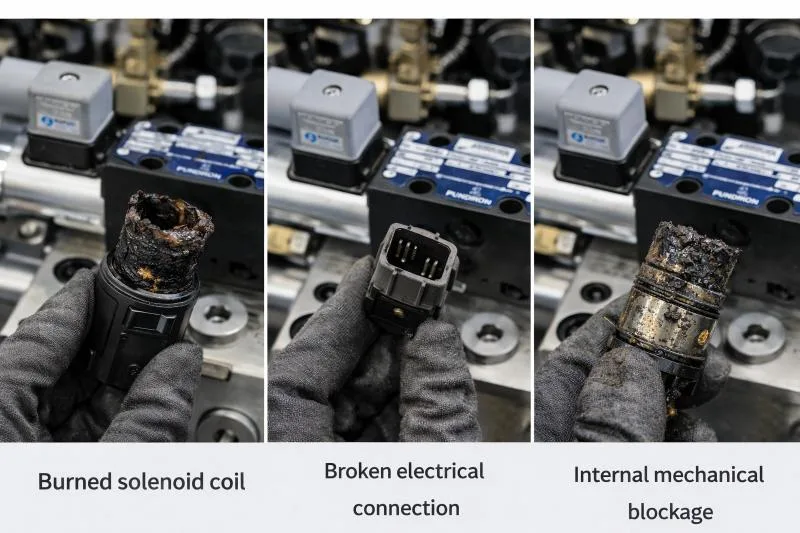

Шаг 2: Прислушайтесь к звуку активации клапана.

При подаче напряжения на электромагнитный клапан обычно раздается небольшой щелчок, сопровождающийся перемещением золотника.

Если при подаче команды на машину не раздается звук, это может указывать на следующее:

• Сгоревшая катушка соленоида
• Нарушение электрического соединения
• Внутренняя механическая закупорка

Внимательное прислушивание к работе оборудования часто позволяет быстро поставить первоначальный диагноз.

Шаг 3: Проверка состояния соленоидной катушки.

После подтверждения наличия электрических сигналов я снимаю и осматриваю катушку.

К числу распространенных проблем относятся:

• Перегрев катушки
• следы ожогов или повреждения изоляции
• Свободное крепление

Поврежденную катушку необходимо немедленно заменить, поскольку она не может создавать магнитную силу, необходимую для перемещения золотника клапана.

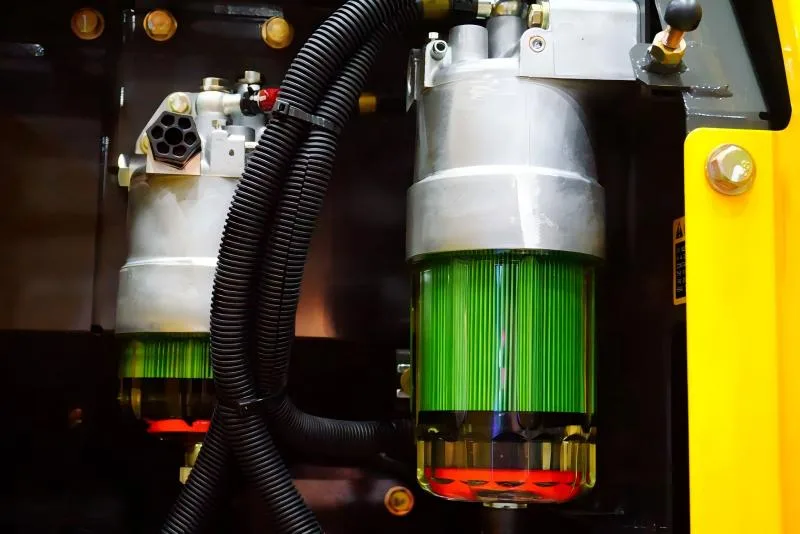

Шаг 4: Проверка на загрязнение гидравлическим маслом.

Во многих случаях электромагнитный клапан не поврежден электрически, а заклинил механически из-за загрязнения маслом.

Наличие металлических частиц или шлама в гидравлическом масле может вызвать следующие проблемы:

• Заклинивание золотника клапана
• Задержка переключения
• Внутренняя утечка

Обычно очистка клапана и замена гидравлических фильтров восстанавливают его исправную работу.

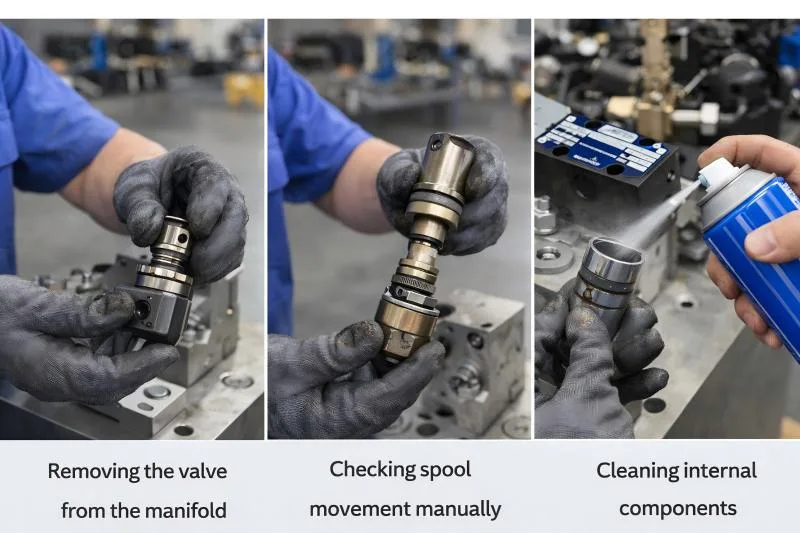

Шаг 5: Проверьте клапан вручную.

Если электрическая система и уровень масла кажутся нормальными, я провожу ручную проверку клапанов.

Это может включать в себя:

• Снятие клапана с коллектора.
• Проверка движения катушки вручную
• Очистка внутренних компонентов

Застревание золотника часто подтверждает причину неисправности электромагнитного клапана.

Профилактическое техническое обслуживание для предотвращения выхода из строя электромагнитного клапана.

По моему опыту, большинство проблем с электромагнитными клапанами можно предотвратить с помощью надлежащего технического обслуживания.

Поддерживайте чистоту гидравлического масла.

Чистое гидравлическое масло имеет решающее значение для работы клапанов. Профилактические меры включают в себя:

• Замена гидравлического масла в соответствии с установленными интервалами.
• Установка высококачественных масляных фильтров
• Мониторинг уровня загрязнения нефтью

Чистое масло предотвращает внутренний износ клапанов и их засорение.

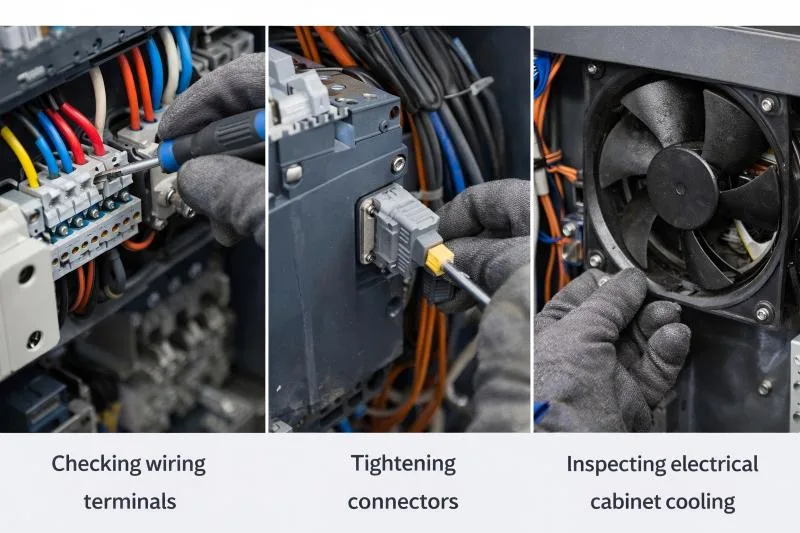

Регулярно проверяйте электрические соединения.

Ненадежные электрические соединения могут нарушать сигнал, поступающий на электромагнитные клапаны.

В плановые проверки следует включать:

• Проверка клемм проводки
• Затяжка соединителей
• Проверка системы охлаждения электрошкафа

Стабильные электрические сигналы обеспечивают надежную работу клапана.

Контроль температуры гидравлической системы

Чрезмерный нагрев ускоряет старение катушек и сокращает срок службы клапанов. Поддержание надлежащего охлаждения помогает продлить срок службы компонентов.

Вопросы и ответы

Заключение

Обучение Как диагностировать Листогибочный пресс Неисправность электромагнитного клапана? Это крайне важно для поддержания стабильной работы гидравлической системы. Наблюдая за симптомами неисправности машины, проверяя электрические сигналы, осматривая катушку соленоида и убеждаясь в чистоте гидравлического масла, можно быстро выявить большинство проблем с электромагнитными клапанами.

Исходя из моего опыта работы с листогибочными прессами в производственных условиях, ранняя диагностика предотвращает длительные простои и защищает дорогостоящие гидравлические компоненты. Регулярное техническое обслуживание гидравлического масла, электрических соединений и состояния клапанов — лучшая стратегия для обеспечения надежной работы станка.

Если вам необходима профессиональная помощь в устранении неполадок или техническом обслуживании листогибочных прессов, наша инженерная команда в HARSLE всегда готова помочь вам обеспечить эффективную работу вашего оборудования.
